Новейший дизайн считыватель карт короткий диапазон wiegand 26 бит электрическая

---

Новейший дизайн, считыватель карт, короткий диапазон, wiegand, 26 бит, электрическая клавиатура, rfid считыватель, 125 кГц

Advantange

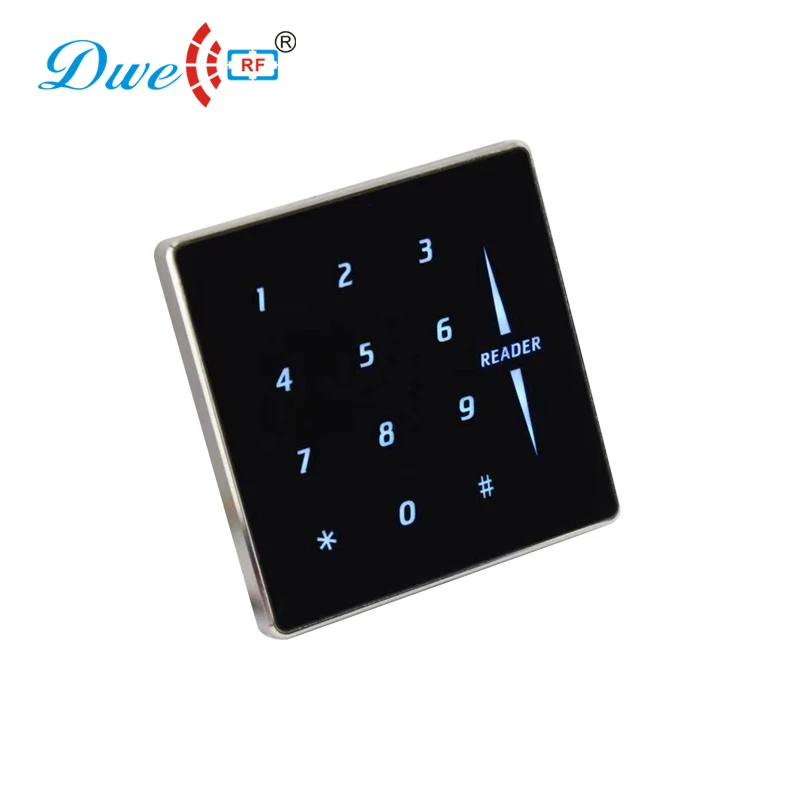

Новейший дизайн rfid считыватель

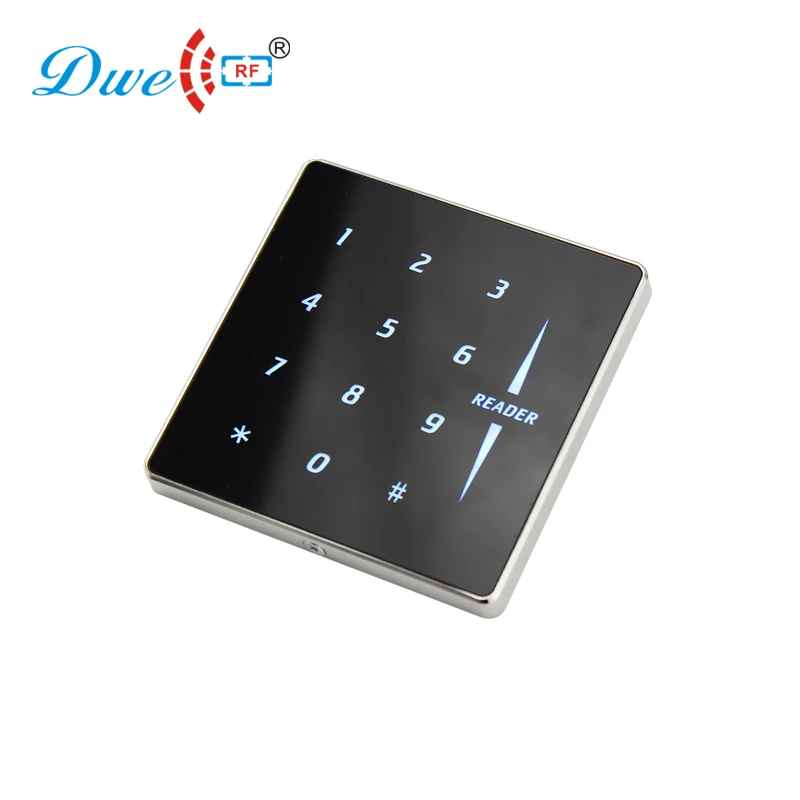

Клавиатура с подсветкой и сенсорным экраном

Стандартный wiegand 26 бит



Спецификация

Частота:125 кГц

Интерфейс:Wiegand 26 бит

Рабочее напряжение: от 9 в до 16 В постоянного тока

Статический ток: менее 80 мА

Диапазон чтения: от 5 до 10 см

Поддержка карты: EMID TK4100, EM4200

Температура окружающей среды: от-20 до 70 градусов

Влажность окружающей среды: от 10% до 90%

Размер: L86X W86X H8.2 (мм)

Материал: цинковый сплав

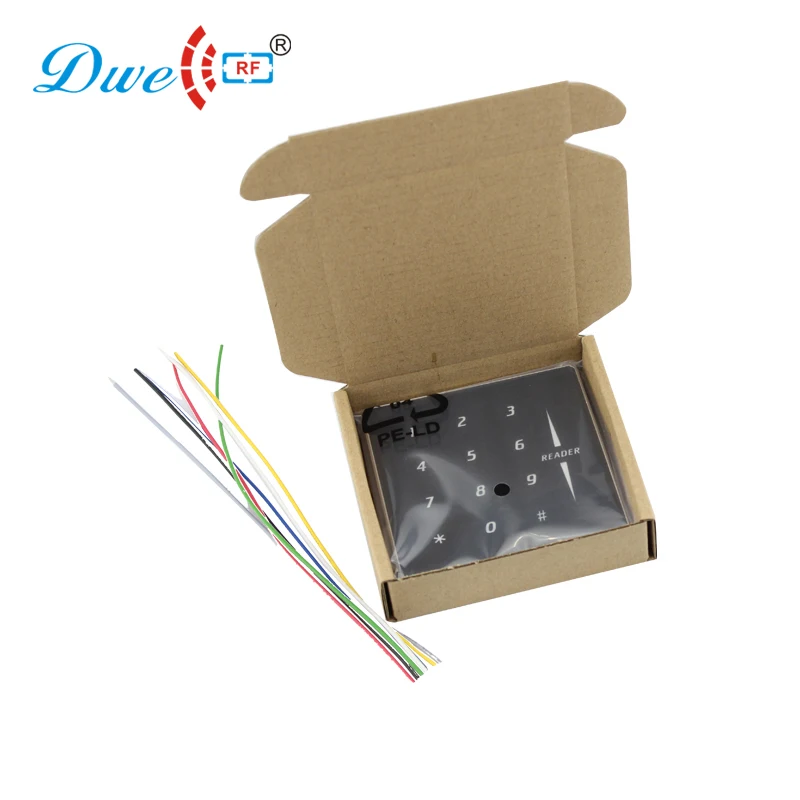

Проводное соединение

7 контактов

Красный: 12 В постоянного тока

Черный: GND

Зеленый: D0

Белый: D1

Синий: светодиод

Желтый: звуковой сигнал

Серый: WG26/34

Фиолетовый: Кольцо

Фиолетовый: Кольцо



Установка

С помощью винта типа «+» для ослабления винта между панелью и материнской платой. А затем вставьте материнскую плату в боковую стену с помощью пластиковой вилки и винтов.



Уведомление

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, советуем использовать ту же мощность GND с панелью контроллера.

3. провод подключается к контроллеру, советуем использовать 8-жильный кабель витой пары (среди них три нити запасные, если нет необходимости считывать незаконные карты по звуку и свету, светодиодный провод не может быть использован, данные провода 1 данные 0 являются витой парой было бы лучше, Мы предлагаем секционную площадь 0,22 квадратных миллиметров по крайней мере. Длина не должна превышать 100 метров.

Экранированный провод подключается к GND, благодаря поразительному и двойному проводу улучшится производительность работы устройства чтения.

---

---
