DP20V2A цифровой Управление источника питания регулируемого постоянного

Описание

1. Информация о продукте

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания является корпусом и деликатным, и он помещает в один набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения составляет 0-20,0 в, шаг 0,1 в. Диапазон регулируемого выходного тока составляет 0-2.00A, шаг 0.01A. Напряжение загрузки может храниться свободно, и модель имеет две группы быстрого напряжения хранения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модели имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и яркость ЖК-дисплея.

2. Технические параметры

Вес: 59 г/шт.

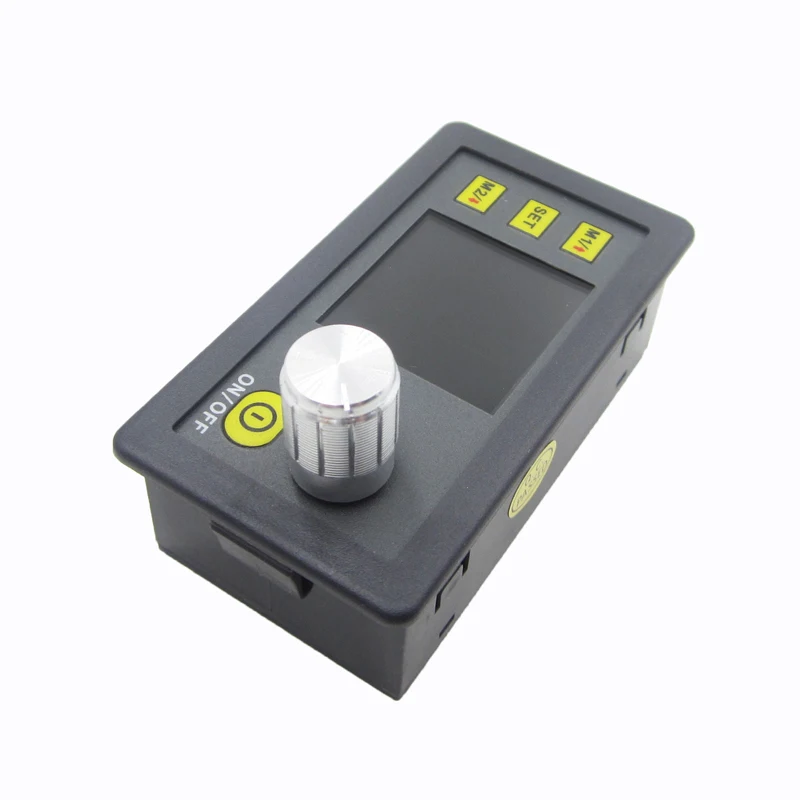

Размер: 79 мм * 42 мм * 26 мм (Д * Ш * В)
Открытый размер: 71 мм * 39 мм

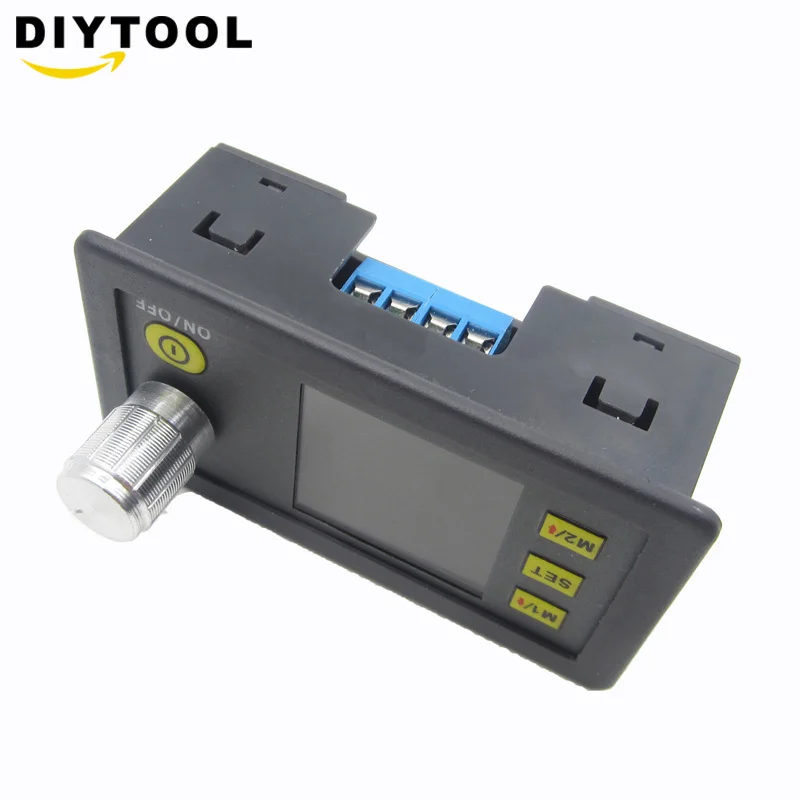

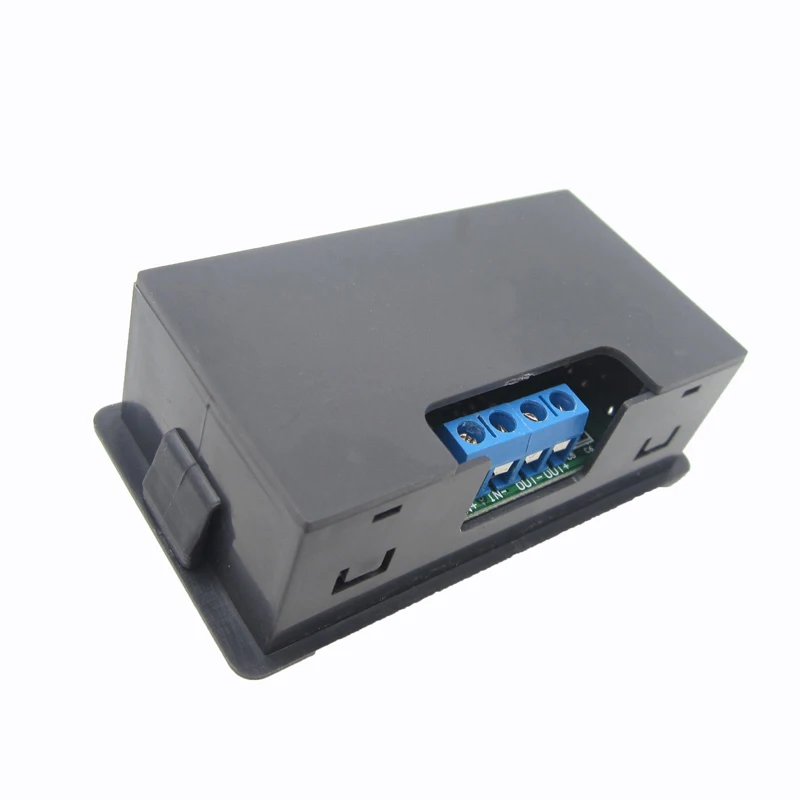

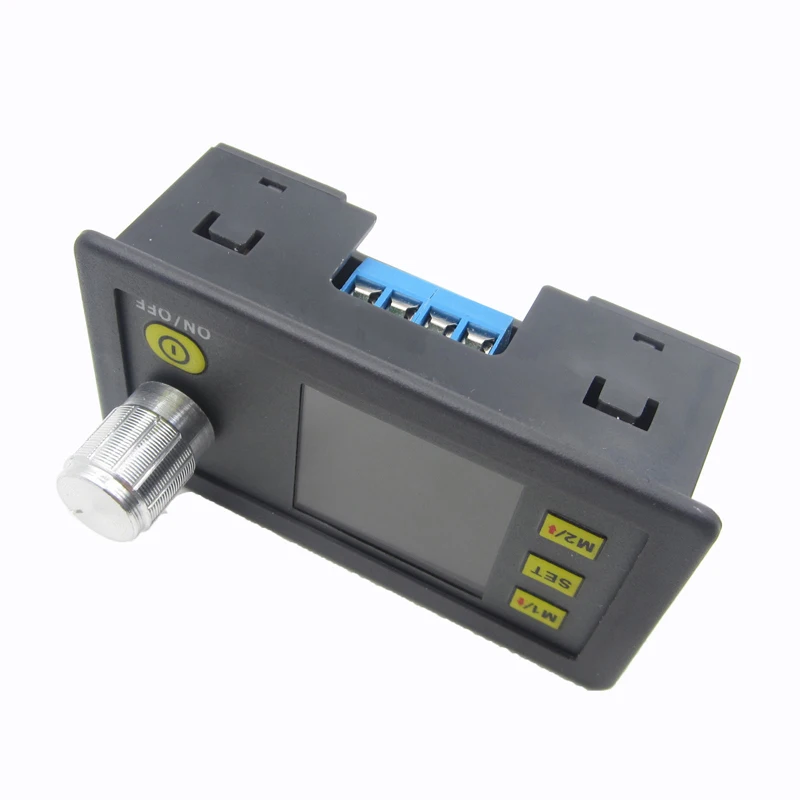

Входной положительный: В +
Входной минус: IN-
Выходной ток: 0-2.00A
Выходная мощность: максимум 40 Вт
Выход положительный: выход +
Выход Отрицательный: выход-
Частота пульсации: около 330 кГц
Диапазон входного напряжения: 4,5-23 в (23 В-это ограничение наивысшего напряжения. При использовании убедитесь, что входное напряжение ниже 23 в)
Диапазон выходного напряжения: 0-20,0 в (в режиме пониженного напряжения, входное напряжение должно быть выше 3 В), кнопка управления может быстро нарисовать 2 набора данных.
Пульсация от пикового до пикового значения: 50 мВ (типичное значение)

3. Направление для использования

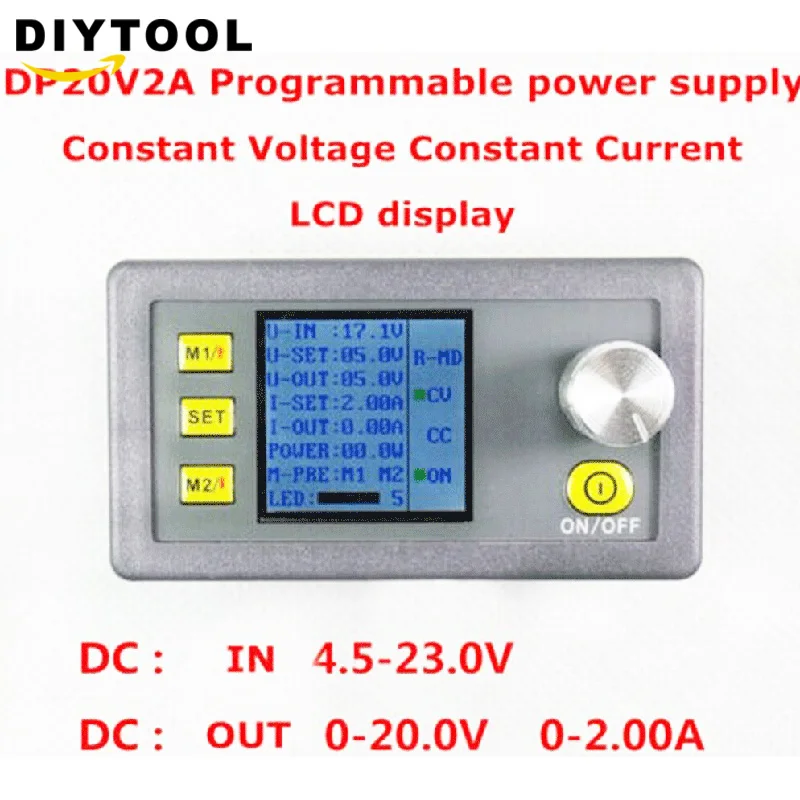

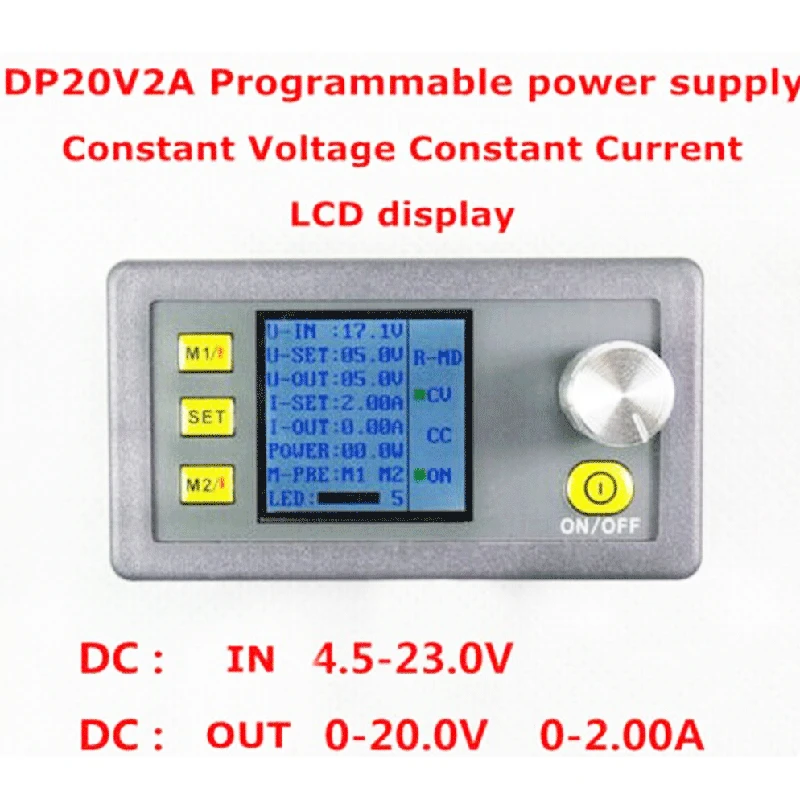

3,1: представление дисплея:
U-IN: входное напряжение
U-SET: предустановленное напряжение
U-OUT: выходное напряжение
I-SET: предустановленный ток
I-OUT: выходной ток
Мощность: выходная мощность
M-PRE: магазин быстрого доступа
Светодиод: яркость фона
M1: ярлык 1
M2: магазин быстрого доступа 2
S-MD: Настройка режима
R-MD: нормальная работа
Вкл/0FF: Откройте/выключите выход модуля

3.2key функциональная Инструкция:
Набор: Настройка функций, подтверждение функций;
M1: быстрого извлечения M1 сохраненные данные/Upturning для выбора/быстрого хранения.
M2: Быстрый экстракт M2 сохраненные данные/страница вниз для выбора/быстрого хранения
ВКЛ/ВЫКЛ: выход открытого или закрытого напряжения.
3,3 инструкции по эксплуатации:
(1) Настройка предустановленного напряжения: нажатие кнопки SET, страница вниз до U-SET, нажмите потенциометр codding, затем введите значение toadjustnumeric. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите получить регулируемое напряжение, нажмите кнопку в ближайшее время. В процессе настройки заданного напряжения, если вы откроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение будет обновляться путем увеличения или уменьшения числового значения; если вы закроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение не будет обновляться, увеличивая или уменьшая числовое значение.

(2) Настройка предустановленного тока: нажатие кнопки SET, страница вниз до I-SET, нажмите потенциометр codding, затем введите значение toadjustnumeric. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите получить регулировочный ток toexit, нажмите кнопку скоро.

(3) хранилище питания: если вы хотите использовать Настоящее значение, включая предустановленное напряжение, предустановленный ток, ЖК-дисплей brightnessat в следующий раз использования модуля, вы должны хранить это значение. При нормальной эксплуатации (R-MD) Удерживайте нажатие клавиши SET до тех пор, пока на ЖК-дисплее не появится кнопка «MEMO» красного цвета, а затем освободите ключ, указав, что заданное напряжение хранится. Вы можете использовать это значение в следующий раз.

(4) извлечение ярлыка значение хранения:
Когда система является режимом настройки (S-MD), удерживайте pressingm1orm2key, Shortcut storage valuecan быть извлечены.

(5) хранение ярлыка:
Нажатие кнопки SET, страница вниз до M-PRE, нажмите потенциометр codding, затем введите место хранения M1 или M2. В указанное время нажмите shortlym1, значение будет храниться в месте M1; нажмите shortlym2, значение будет храниться в месте m2.если вы хотите выйти из этого режима, нажмите в ближайшее время

(6) Регулировка яркости фона:
Нажмите кнопку SET, перейдите на страницу, чтобы увидеть яркость фона, нажмите потенциометр codding, затем введите для настройки числового значения. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните потенциометр для настройки числового значения. Если вы хотите выйти из этого режима, нажмите кнопку в ближайшее время.

4. Примечание

4,1 Если вы не используете модуль или не регулируете заданное напряжение или ток, выход будет закрыт в случае неправильной работы высокого напряжения для сжигания нагрузки.
4,2 убедитесь, что Установочное напряжение ниже, чем выходное напряжение, по крайней мере, 3 в, иначе будет сигнал тревоги.
4,3 входное напряжение должно быть менее 23 в, а 23 В-Наивысшее напряжение. Пожалуйста, оставьте достаточный запас, иначе сожгите его.
4,4 когда входное напряжение падает и не может удовлетворить, что входное напряжение выше заданного напряжения около 3 в, модуль автоматически отключит выход, чтобы предотвратить повреждение модуля.
4,5 Если модуль используется под сильным солнечным светом, ЖК-дисплей будет поврежден. Поэтому мы не советуем вам использовать модуль под сильным солнечным светом.
4,6 когда модуль используется на полную мощность, пожалуйста, обратите внимание, чтобы сохранить вентиляцию и тепловыделение модуля.
4,7 пожалуйста, не используйте модуль для зарядки аккумулятора. Если входной конец не обеспечивает питание, обратное напряжение батареи повредит модуль. {если вы должны использовать модуль, пожалуйста, добавьте диод на выходе}"
