4S 25A 35A 45A 60A 12 в PCM PCB BMS для LiNCM батарейный блок 18650 Lithion Ion|Аксессуары батарей| |

4S 12 В 25A 35A 45A 60A литий-ионная батарея bms PCM PCB с балансом для солнечного света

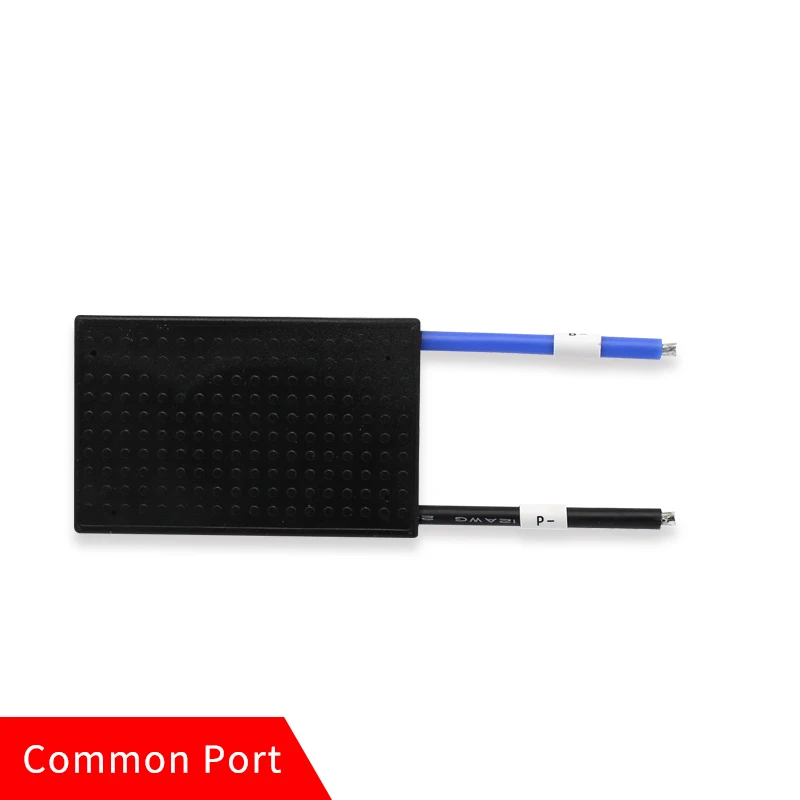

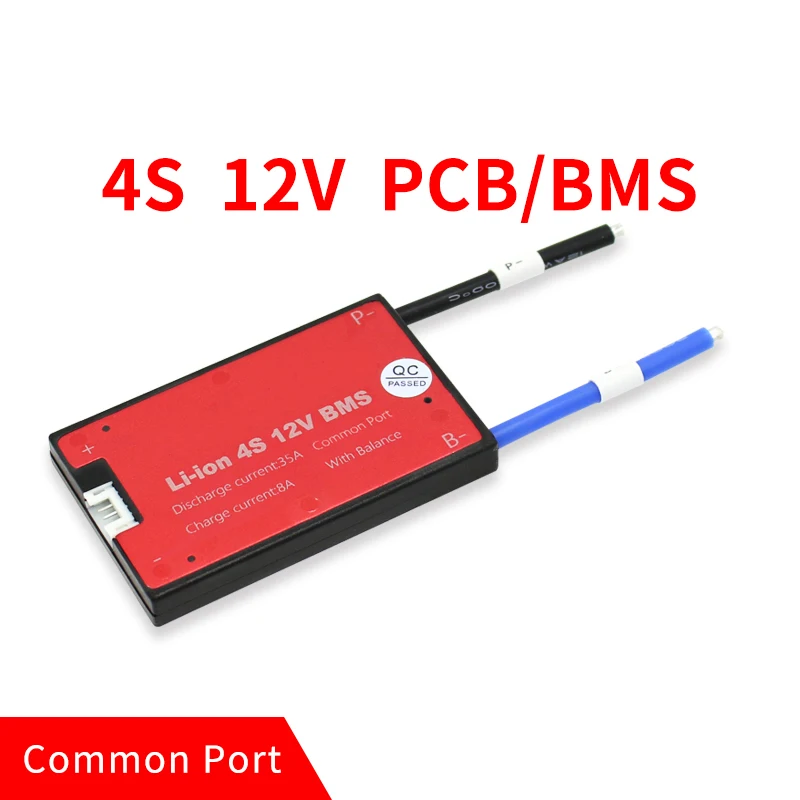

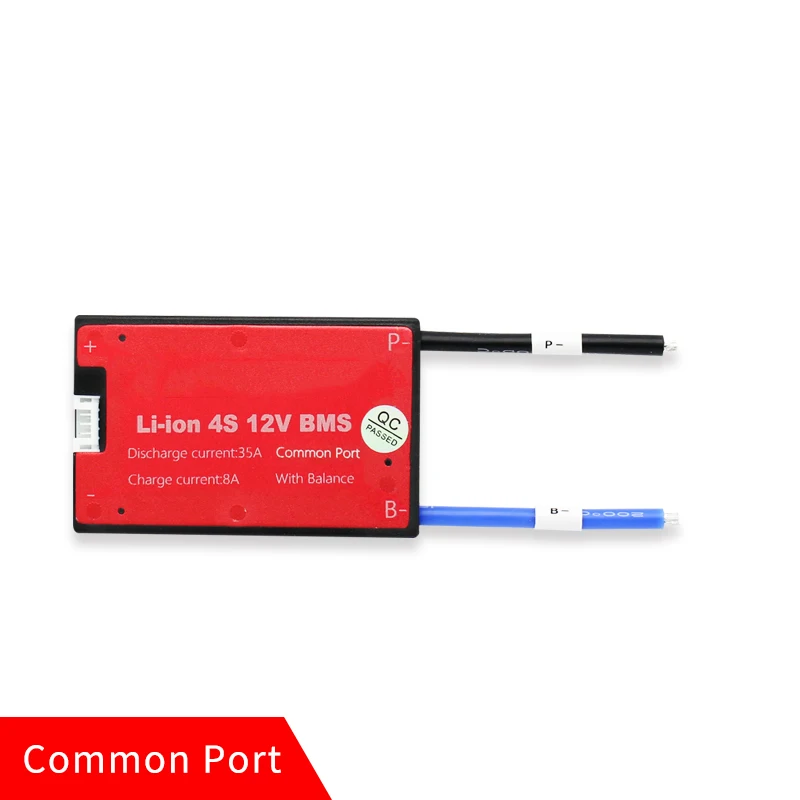

Общий порт: один и тот же порт для зарядки и разрядки, есть два кабеля на BMS (B-P-)

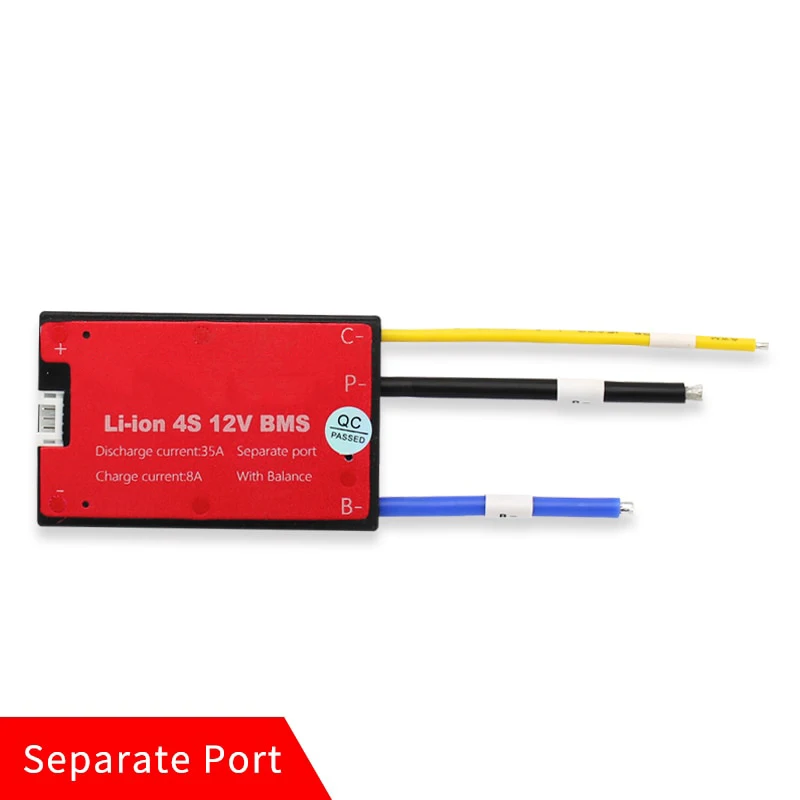

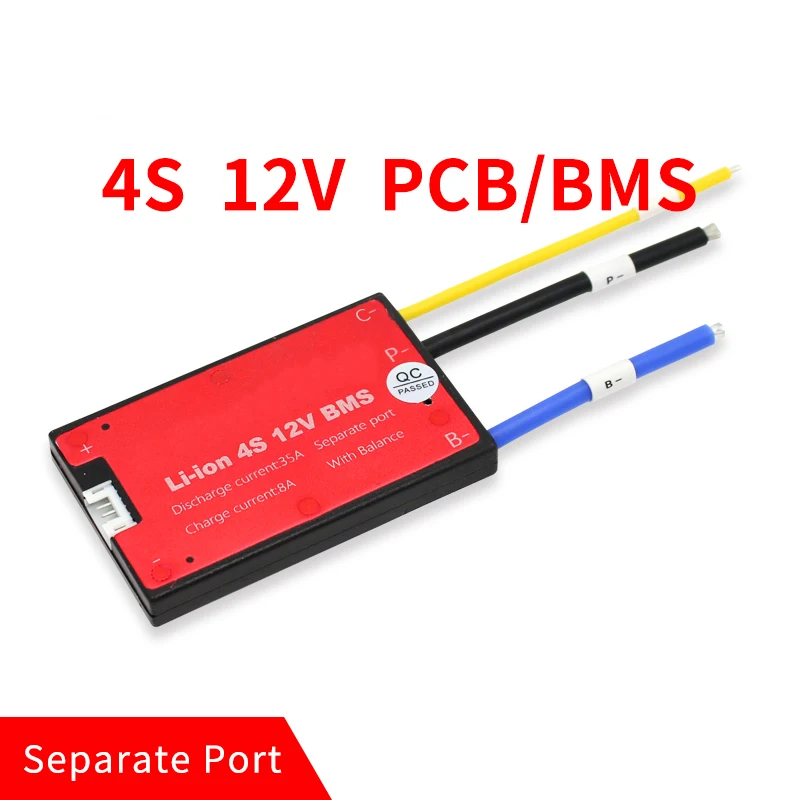

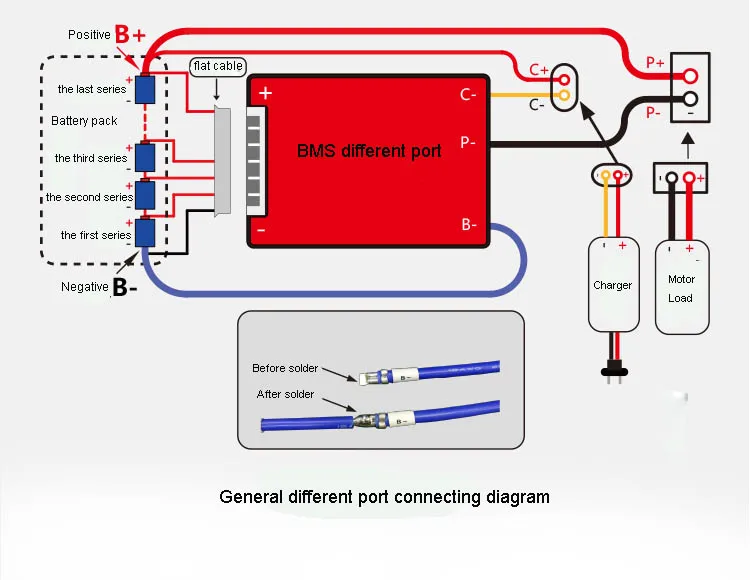

Отдельный порт: другой порт для зарядки и разрядки, есть три кабеля на BMS (B-P-C-)

1. Обзор
4S 12 V 10A 15A 25A 35A 45A 60A bms используется для 4 серии 12 V литий-ионный аккумулятор.
Мы можем конструировать его для различных батарей лития как LiFepo4, LiMn2O4, и Li-polymer etc.
Основные функции: защита от заряда, защита от разрядки, защита от тока, защита от короткого замыкания, защита от температуры и т. д.
В соответствии с запросом клиента мы можем разработать PCM разных размеров и структур.
BMS изготовлены из высокого качества Mos и IC импортированы. Держите батарею долгим сроком службы.

2. Преимущество
Используйте высокое качество (A-level) Защитную интегральную схему IC, от решения Японии.
Сильная способность нагрузки, постоянный ток разряда? 25/35A/45A/60A, используйте высокое напряжение сопротивления, низкий внутренний
Сопротивление питания Mosfet. Теплоотвод значительно поможет охладить.
Сам IC имеет функцию балансировки мощности. Схема проста и надежна.
Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке. Защита от тока и короткого замыкания
Функция очень надежная. Долгое время короткого замыкания нагрузки не влияет на печатную плату и батарею. Защита от температуры во время зарядки и разрядки.
Очень низкое потребление энергии. Расход всего устройства меньше 50uA.

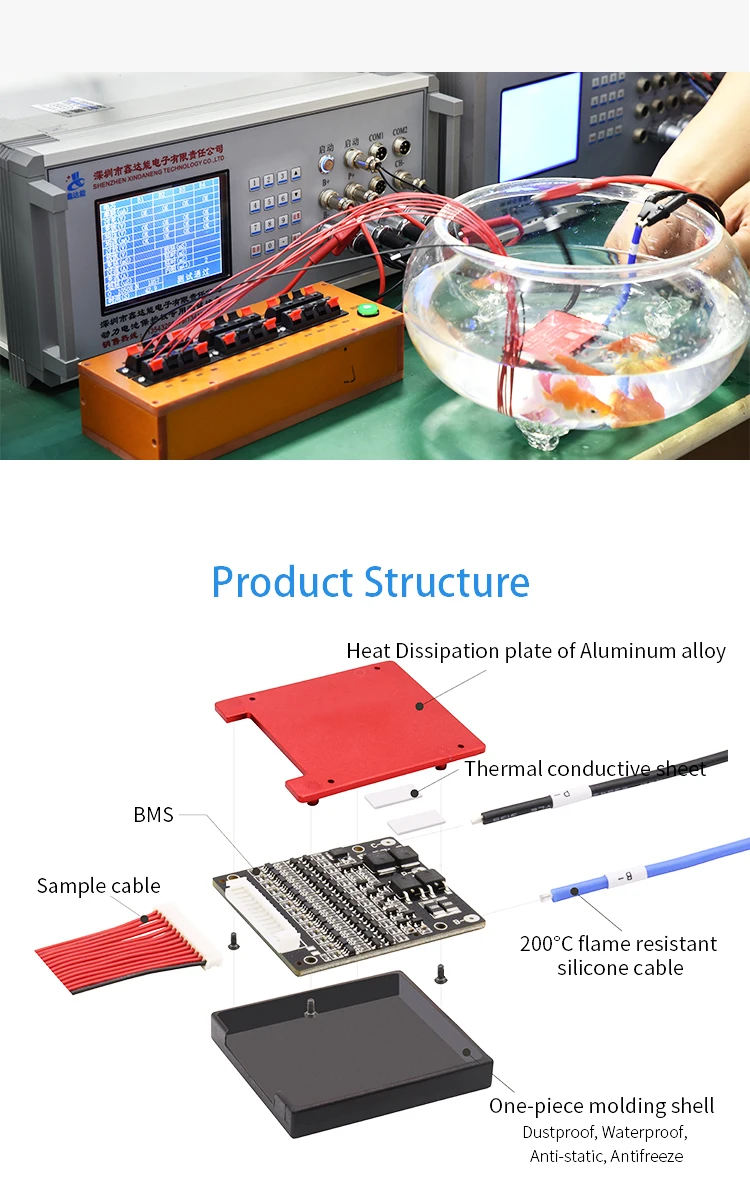

PCB использует высокую антикоррозию, высокую водостойкость, высокое сопротивление ESD conformal покрытие

1. Что такое общий порт и отдельный порт? В чем разница?

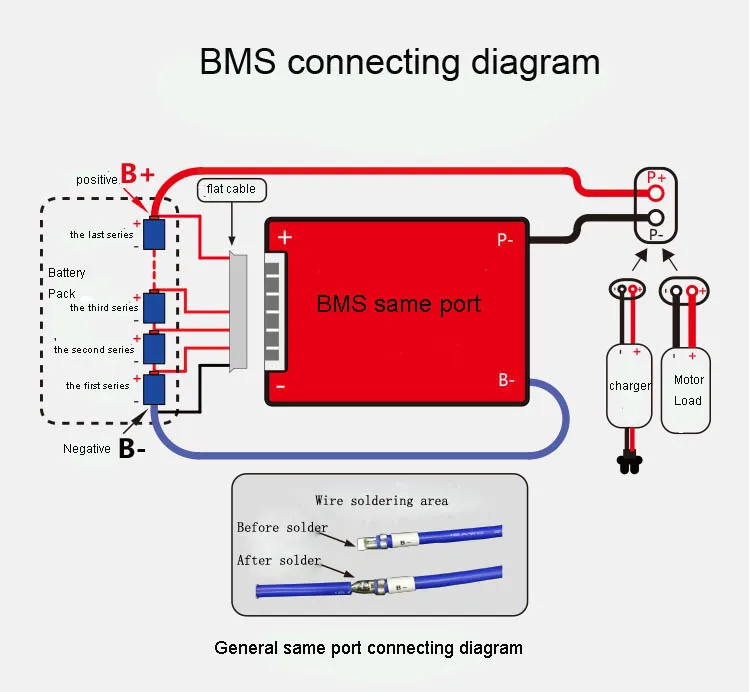

Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и катод разряда соединены в том же конце точки (наш P-), катод заряда и катод разряда используются в общем соединении

Порт, таким образом, ток заряда и ток разряда являются такими же 16A. В то время как отдельный порт отдельно соединен катодом заряда (C-) и катодом разряда (P-), поэтому ток заряда и ток разряда отличаются, ток разряда 16А, ток заряда 8А.

2. Какова функция баланса?

Принцип работы и функция являются следующими, когда напряжение одной ячейки выше Для сигнализации напряжения (li-ion up До 4,18 в, Life Po4 up До (3,6 В), затем баланс клеток начинает работать, сопротивление баланса начинает разряжаться с 35 мА (когда баланс разряжается, BMS начнет немного нагреваться Вверх, что является нормальным отражением), ячейка находится как в состоянии зарядки, так и разрядки, и другие, которые не достигаются до напряжения тревоги (li-ion 4,18 в, срок службы Po4 3,6 В) находятся только в состоянии зарядки, без разрядки, когда напряжение быстрой ячейки достигается до напряжения тревоги (li-ion 4,25 в, Life Po4 3,75 в) BMS начинает отключать защиту питания, все остальные ячейки

Все находятся в остановке зарядки, этот процесс позволит зарядить аккумулятор в балансовом токе, а напряжение аккумулятора находится в балансовом состоянии, но когда разница в напряжении в ячейке находится в большом диапазоне, тогда баланс не может работать.

Хорошо

3. связь между емкостью аккумулятора и током BMS?

Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не'TОзначает большую батарею, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства мне выбрать?

Литиевая батарея должна выбрать конкретное зарядное устройство, не используйте зарядное устройство для свинца Кислотный аккумулятор, для свинца Кислотное зарядное устройство может иметь MOS с защитой от высокого давления, которая не защитит BMS от заряда. срок службы Po4 зарядное устройство напряжение = батарея строка нет. x3.6V, в то время как литий-ионный аккумулятор зарядное устройство напряжение = батарея строка нет. x4.2V.

5. Какие текущие BMS я должен выбрать?

Возьмите 10S36V в качестве примера: то, какой ток BMS вы выбираете, зависит от мощности вашего двигателя E-bicycle и ограничения тока контроллера. Например, выберите 16A для ниже 350 Вт, 25A для below500W, 35A для ниже 800 Вт, 60A для ниже 1000 Вт, выше, чем 1200 W свяжитесь с нашим сервисом специалист для предложения, в один Все, непрерывный ток должен быть выше, чем ограничение тока в контроллере.

6. повреждены ли мои BMS?

Если вы хотите судить, если BMS поврежден, пожалуйста, возьмите folLПоследующие шаги, чтобы проверить, если напряжение каждой ячейки совпадает с вольтметром? Если разница в напряжении в ячейке превышает 1,0 В, ошибка отображается, что она не может работать далеко, нет источника питания на

Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны батареями, если BMS поврежден displAНе заряжает, не разряжает, не разряжает, пока батарея имеет напряжение.

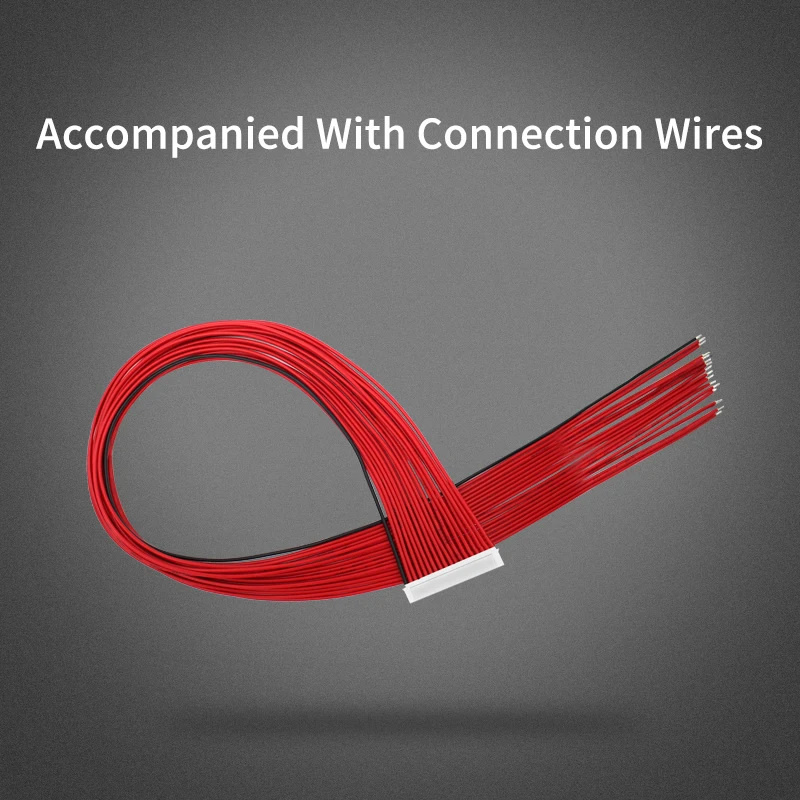

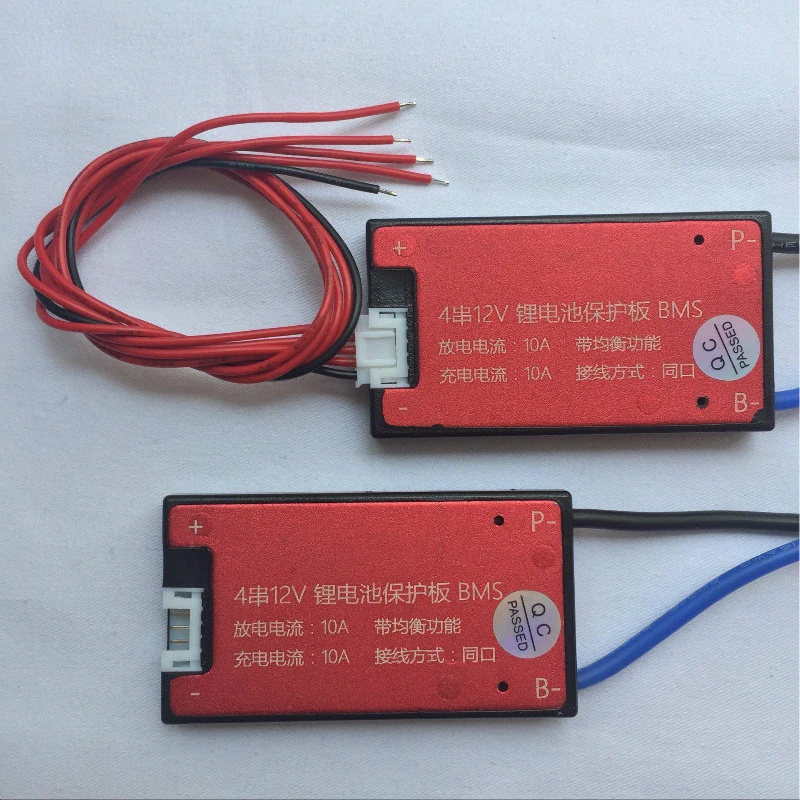

Посылка включает: 1x4 S BMS С ПЛОСКИМ КАБЕЛЕМ
