1 шт. 5A(10A) UBEC полностью защищенный от помех 5 в 6 12 В 8s-12s переключатель режима

1 шт. 5A(10A) UBEC полностью защищены анти-помех 5v 6v 12v 8s-12s переключатель режима UBEC внешний Напряжение регулятор для модели RC

Характеристики:

UBEC-YL12S5A-это импульсный источник питания типа UBEC с непрерывным выходным током 5А (макс. = 10А). Принимающая ток с высокой пропускной способностью, понижающий DC-DC переключатель IC дизайн, маленький размер, светильник вес, большой выходной мощностью; Для плоских кабелей, закрытого магнитного типа силовой индуктор и магнитное кольцо седла, чтобы избежать электромагнитных помех; Также увеличенная функция отображения заряда батареи отслеживает мощность аккумулятора во время полета, чтобы избежать значительных потерь из-за недостаточной мощности аккумулятора и устранения необходимости добавления другого оборудования для мониторинга батареи.

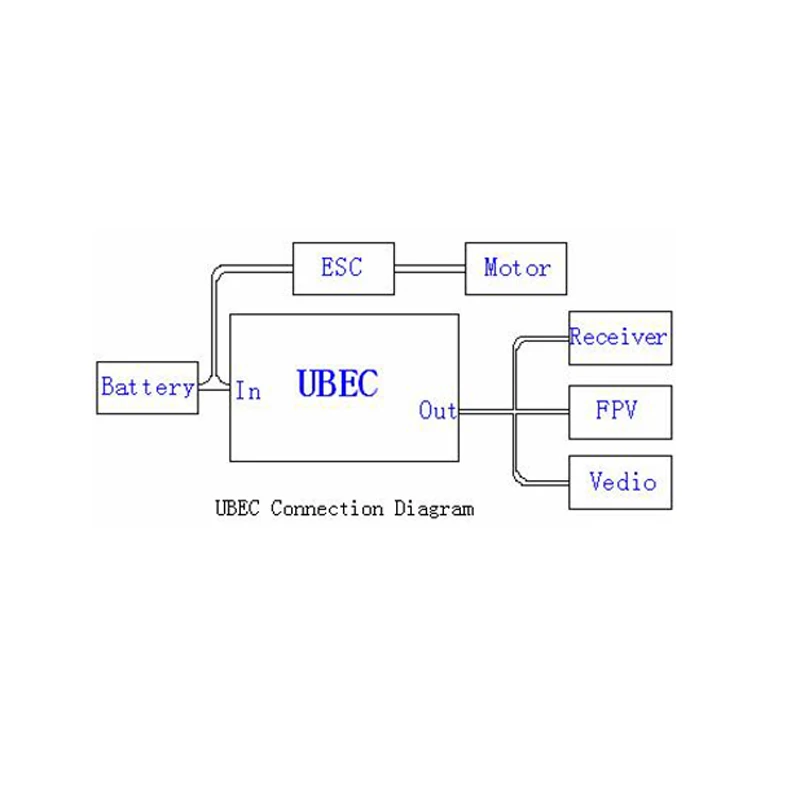

В данный момент UBEC может получить напряжение постоянного тока, подходящее для работы приемников и другого оборудования от литиевого аккумулятора 2S-12S, И стабильно обеспечивает до 5А выходной ток для устройств питания, таких как приемники, гироскопы и несколько сервоприводов. Идеально подходит для больших стационарных и электрических вертолетов. С помощью этого устройства вы можете получить требуемую приемником мощность непосредственно от источника питания, без необходимости иметь отдельный блок питания приемника.

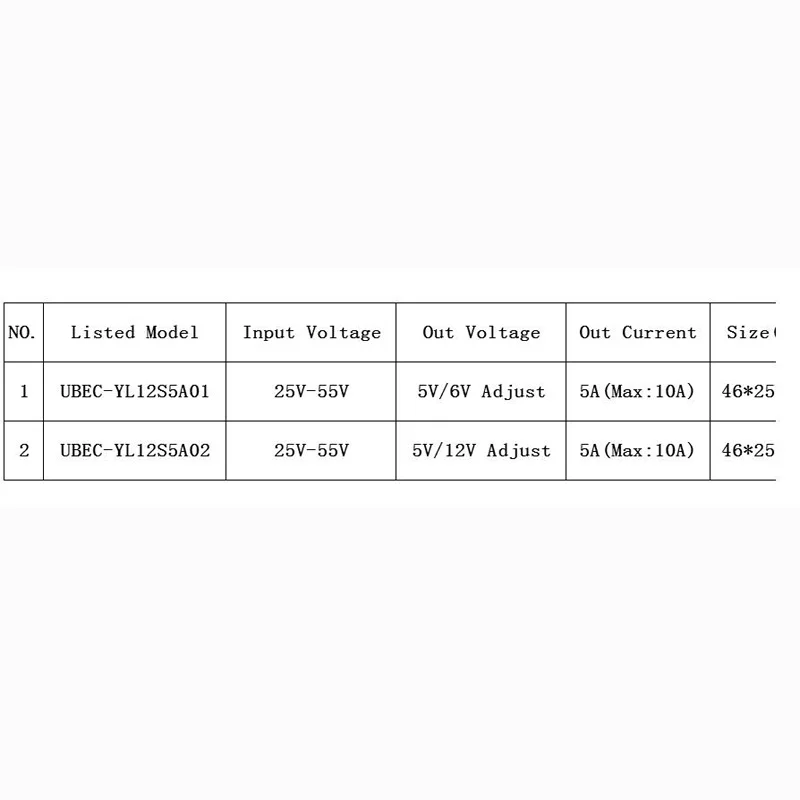

1. Характеристики модели продукта:

2. Особенности продукта:

2,1 с использованием импортного импульсного источника питания IC эффективность составляет до 90%.

2,2, обеспечивая производительность, компактный дизайн, малый размер, легкий вес, всего 29,5 г.

2,3. Низкий уровень шума, все компоненты полностью экранированы, и используются закрытые магнитные индукторы высокой мощности. В то же время Выходная линия оснащена магнитным кольцом, что значительно уменьшает электромагнитные помехи.

2,4, выходной ток большой, непрерывный выходной ток 5А, а максимальный выходной ток 10А, что полностью гарантирует спрос на электроэнергию оборудования.

2,5. Он имеет широкий диапазон рабочего напряжения и может нормально работать между 25V-55V (8S-12S Lipo) (когда вход ниже 25V, температура защиты от перегрева снижена, и UBEC может работать).

2,6, с защитой от перегрева, защитой от перегрузки по току, защитой от короткого замыкания на выходе и защитой от низкого напряжения на входе.

2,7, выходной индикатор, используйте красный светодиодный индикатор работы, UBEC нормальное рабочее время, световой светильник.

2,8, Мягкий переключатель запуска, откройте или закройте выход UBEC через Мягкий переключатель запуска.



3. Как использовать:

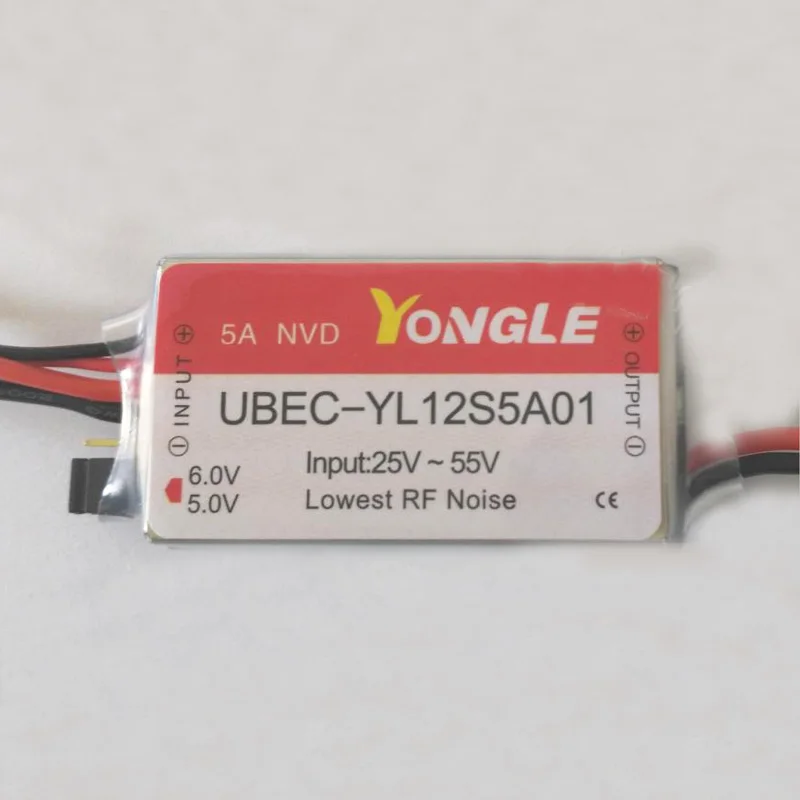

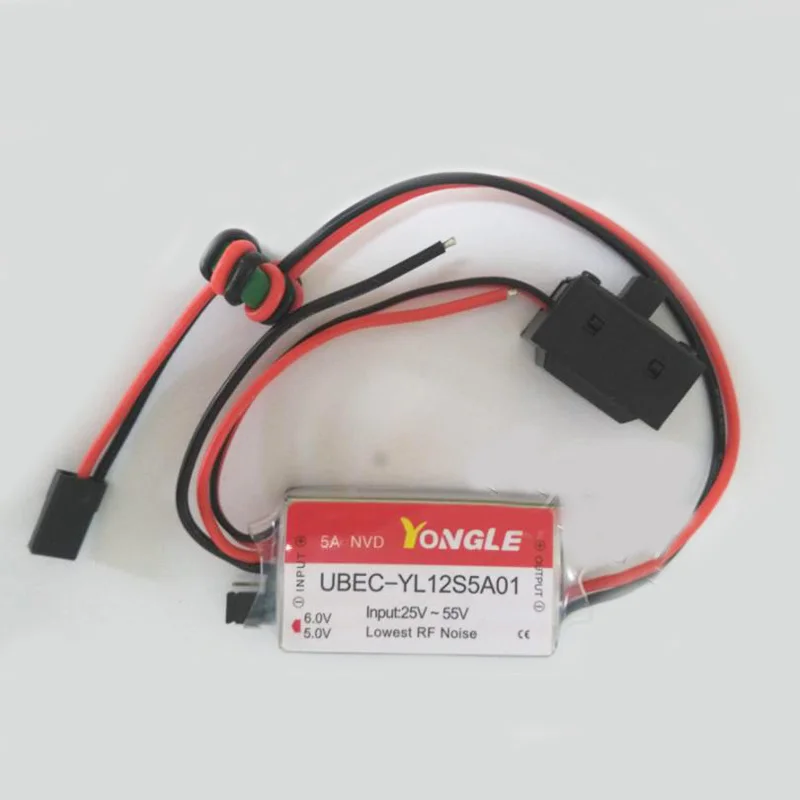

3,1, UBEC-YL12S5A01: выходное напряжение 5 В/6 в, которое можно переключать, и колпачок перемычки используется для выбора. Джемпер вставляется в пин1 и пин2. Два контакта выбраны для выхода 6 в. Два штыря, вставленные в pin2 и pin3, выбраны для выхода 5 В. Пожалуйста, обратитесь к рисунку; Если колпачок перемычки потерян, выход UBEC по умолчанию составляет 5 В.

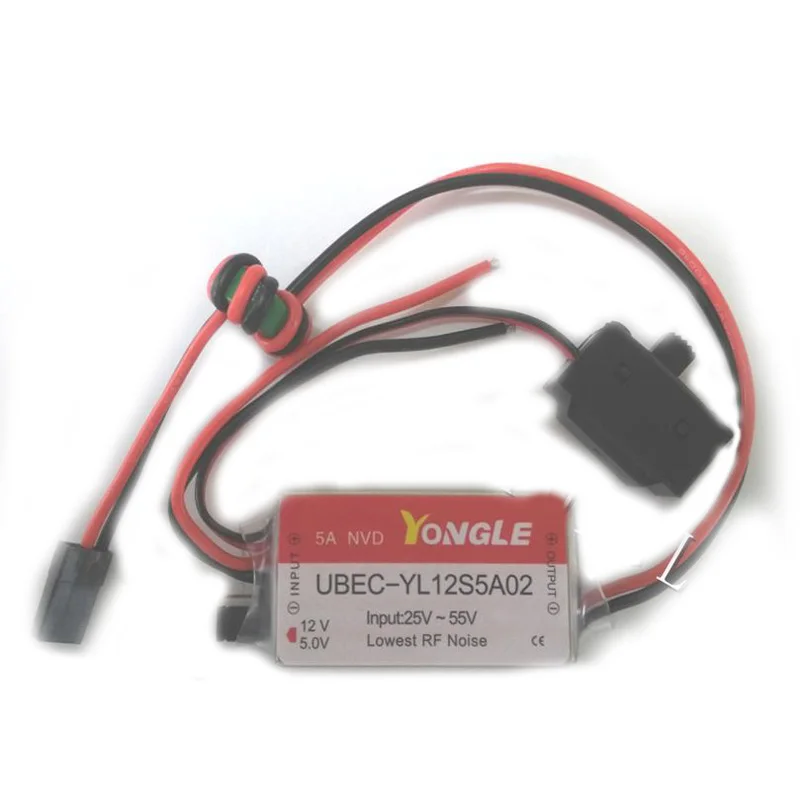

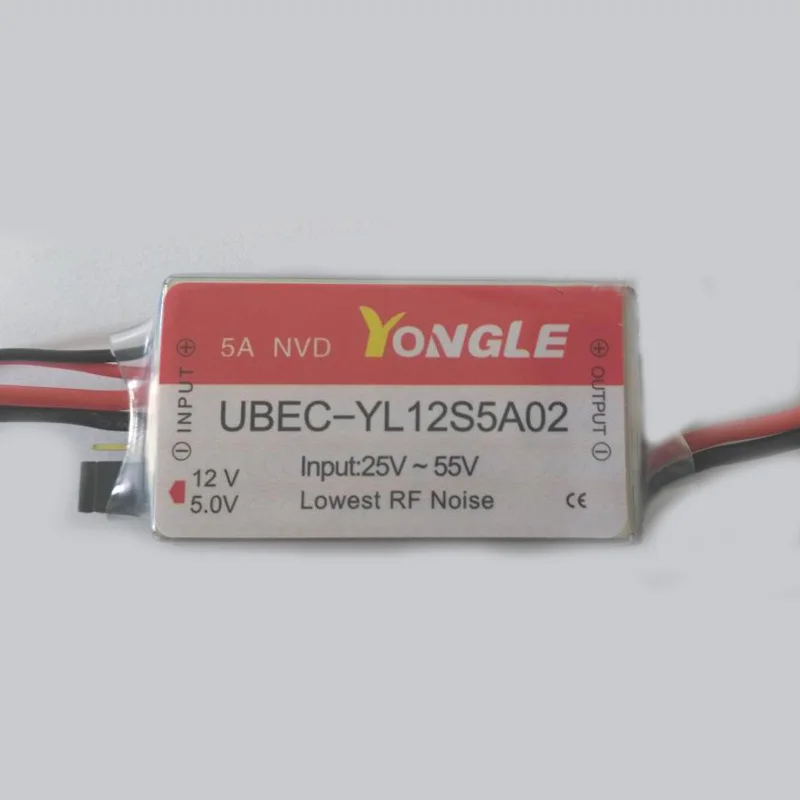

3,2, UBEC-YL12S5A02: выходное напряжение составляет 5 В/12 В, которое можно переключать, и колпачок перемычки используется для выбора. Джемпер вставляется в пин1 и пин2. Два контакта имеют выход 12 В. Два контакта pin2 и pin3 имеют выход 5 В. Пожалуйста, обратитесь к рисунку. Если колпачок перемычки потерян, выход UBEC по умолчанию составляет 5 В.

3,3. Индикатор питания: индикатор питания используется для отображения выходного состояния. Если он яркий, UBEC имеет нормальное напряжение на выходе. Если он не горит, пожалуйста, проверьте, подключен ли кабель питания и аккумулятор хорош.

3,4. Включение/выключение выхода: переключатель настроен на «Вкл», Выход включен; Положение «Выкл» включено, а выход выключен.

4. Специальные инструкции:

4,1. Хотя были приняты различные меры для уменьшения электромагнитных помех, UBEC режима регулятора переключения не может полностью избежать небольшого количества электромагнитных помех во время работы; Для обеспечения нормальной работы приемника, пожалуйста, выводите выходное магнитное кольцо и UBEC master Держите расстояние платы как можно дальше (Магнитное кольцо не может быть наложено на основную контрольную панель), и весь UBEC должен быть как можно дальше от приемника.

4,2, положительная и отрицательная Входная мощность не может быть изменена, в противном случае UBEC сгорит и не может быть восстановлен.

4,3. При использовании небольшого количества оборудования для передачи карты с защитой от помех это может показать, что UBEC будет мешать оборудованию передачи. Если это произойдет, пожалуйста, уменьшите количество обмоток на магнитном кольце или непосредственно удалите его. Магнитное кольцо. Основная причина заключается в том, что защитное магнитное кольцо используется для подавления помех в обычном режиме. Чем больше количество поворотов, тем сильнее способность подавления, но чем больше количество поворотов, тем сильнее распределенная емкость. Для высокочастотных и частотных помех, чем меньше распределенная емкость, тем лучше. Распределенная емкость также относится к материалу магнитного кольца. Вот почему существует очень мало устройств передачи изображений, которые могут иметь магнитное кольцо и помехи.

Посылка включает в себя:

1 шт. x UBEC
