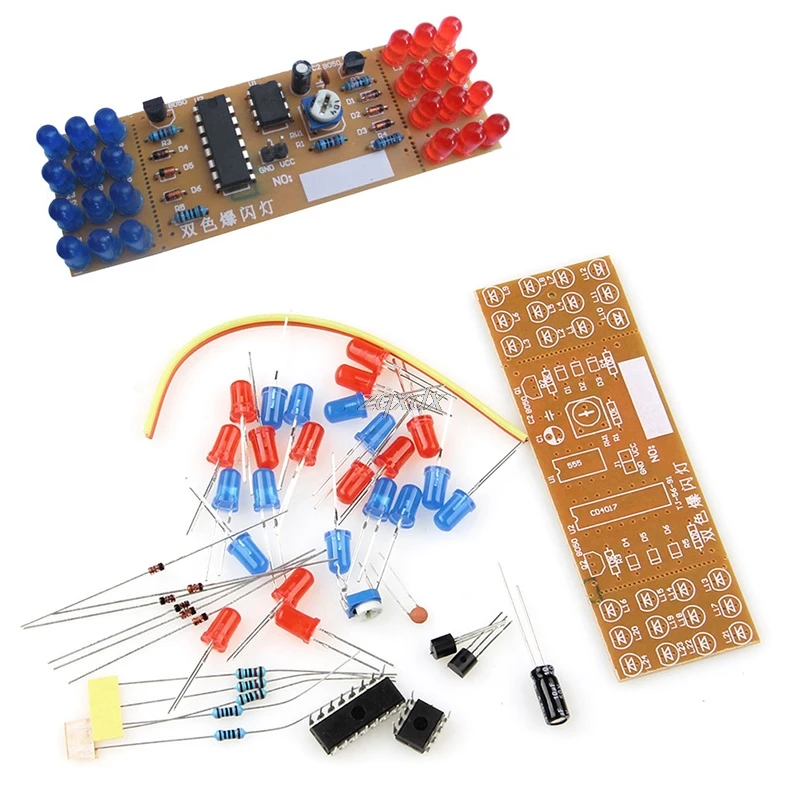

NE555 + CD4017 двойной светодиодный красно синий стробоскоп мигающий свет DIY Kit DC 9 В 12 в

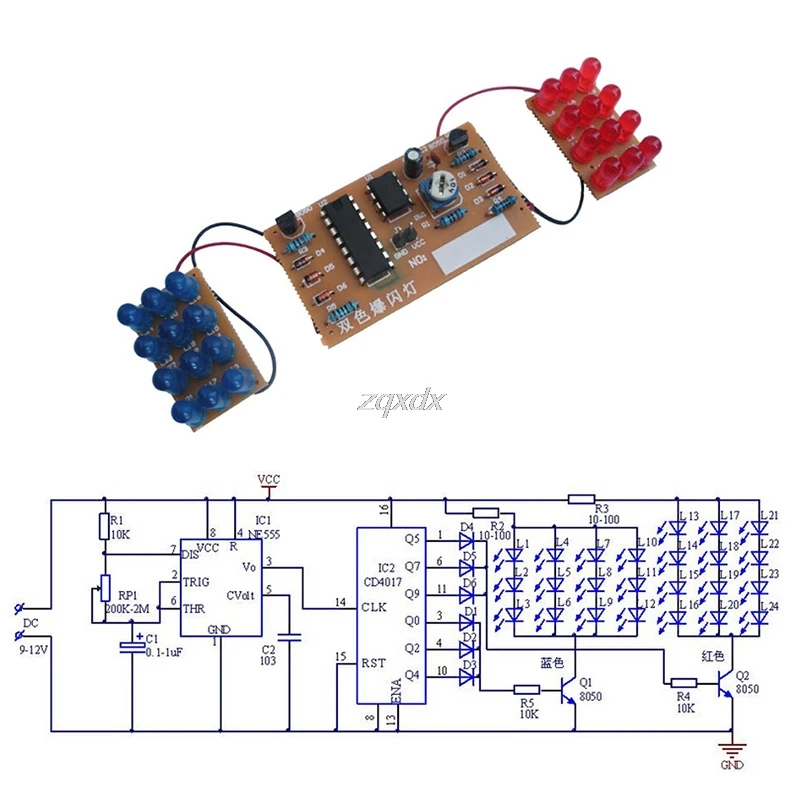

В этом люксе используется светильник-симулятор, изготовленный с NE555 и CD4017, Синий светодиодный и красный светодиодный попеременно сверкают в соответствии с импульсом. Мультивибратор, состоящий из NE555, будет иметь определенную частоту осцилляционного сигнала, отправляемого на CD4017 десятичный счетчик/импульсный распределитель, для подсчета. Когда 1,3,5 импульсов прибывают Q0,Q2,Q4 выход высокого уровня в свою очередь, синий светодиодный мигает 3 раза, Q5,Q7,Q9 выход высокого уровня в свою очередь. Красный светодиодный индикатор мигает 3 раза, Синий светодиодный мигает снова, когда 11,13,15 импульсов приходят, синий и красный светодиодный мигает поочередно циркулируя, чтобы понравиться сигнальной лампе. Изменение размера RP1 может изменить период колебаний, тем самым изменяя светодиодный световой поток, Весь DC9-12V цепи может быть обработан.

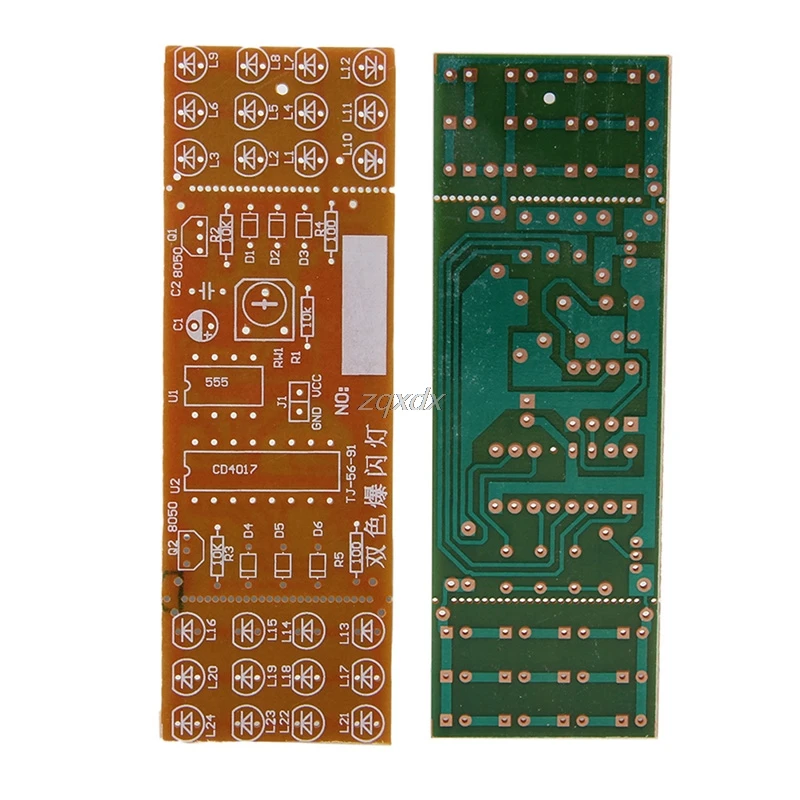

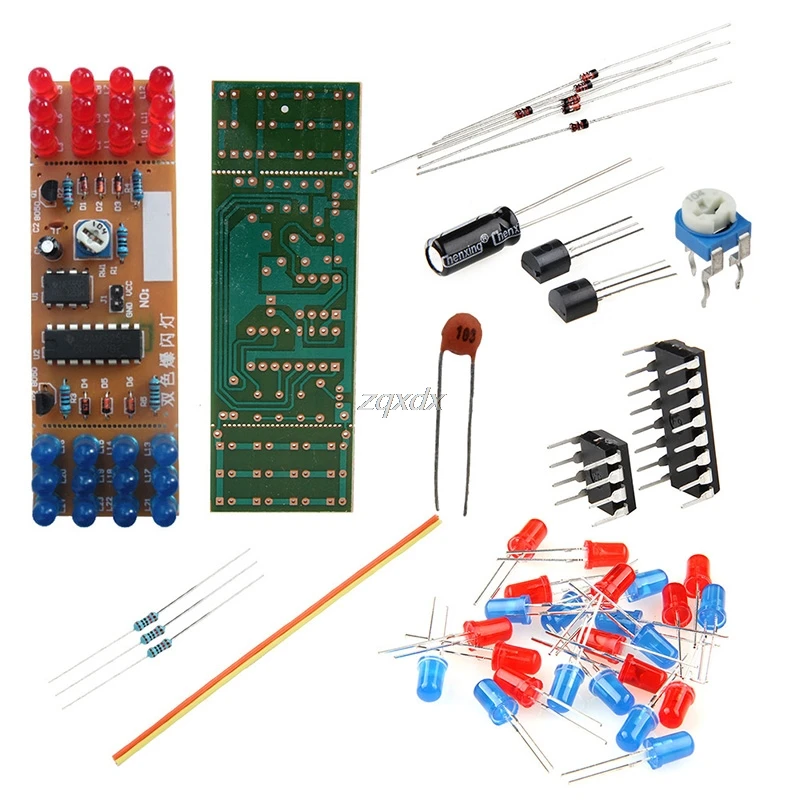

Красный мигающий светильник и синий мигающий светильник образуют доску отдельно, соединенную с основной доской через отверстие штампа. Если вам нужно установить в другое место отдельно или увеличить расстояние, вы должны отрезать через отверстие штампа, а затем подключить С материнской платой двумя проводами. Пожалуйста, обратите внимание на направление светодиодный индикатор при установке, особенно направление L11 и l12.r2 и управления с яркостью светильник, вы можете изменить его соответствующим образом, диапазон 10-100 Ом.

Количество: 1 комплект

Примечание:

Товар-это объемная посылка «сделай сам», а не готовая доска

Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению.

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

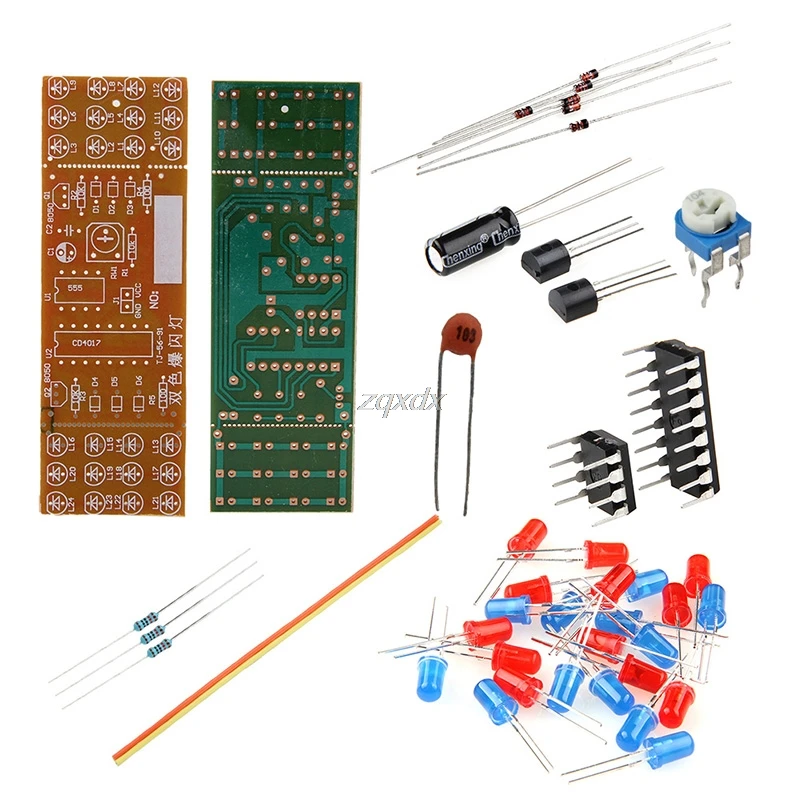

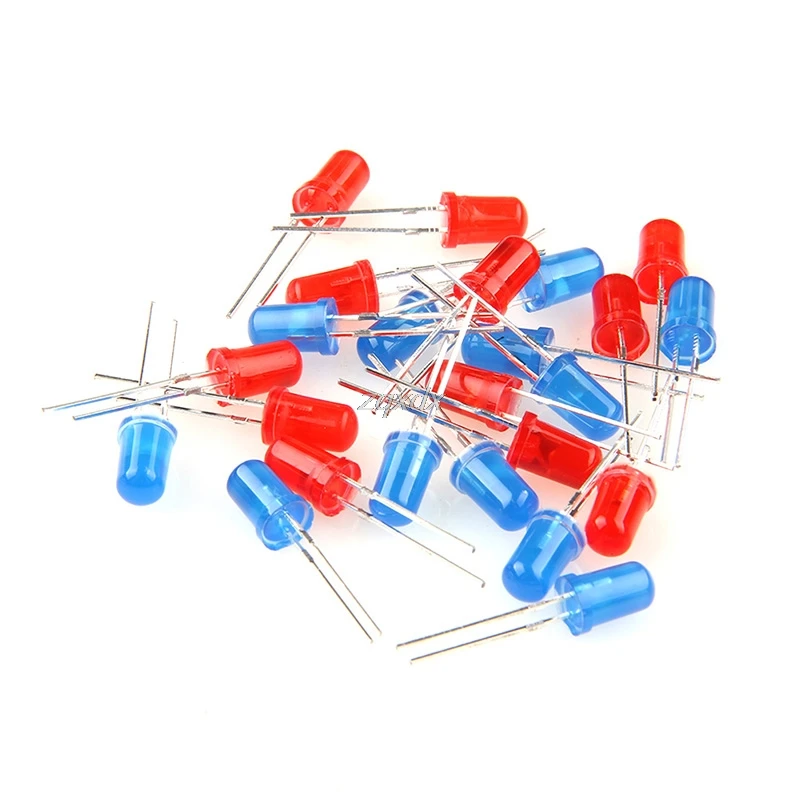

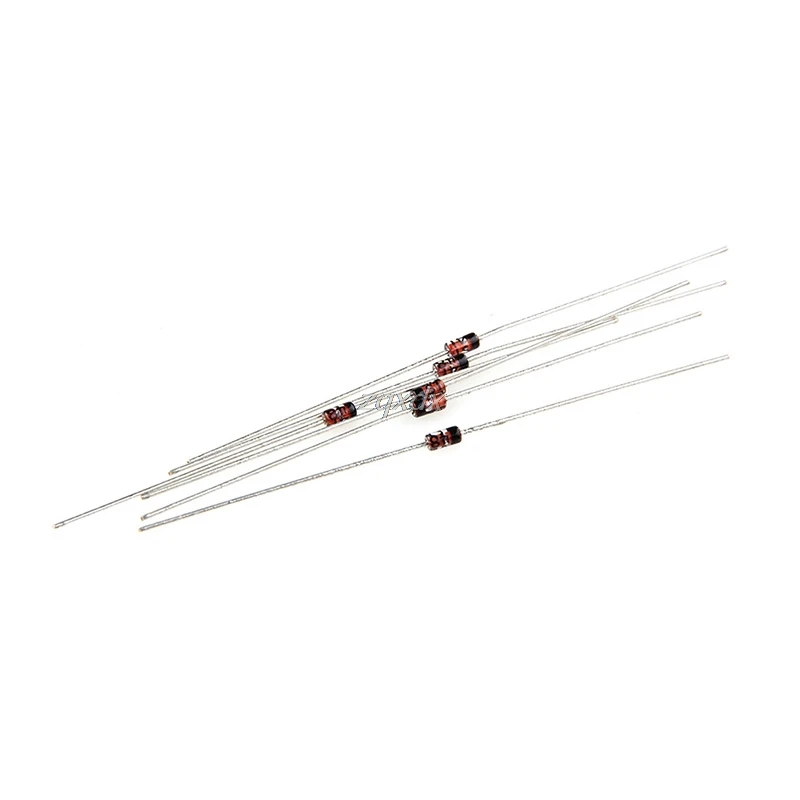

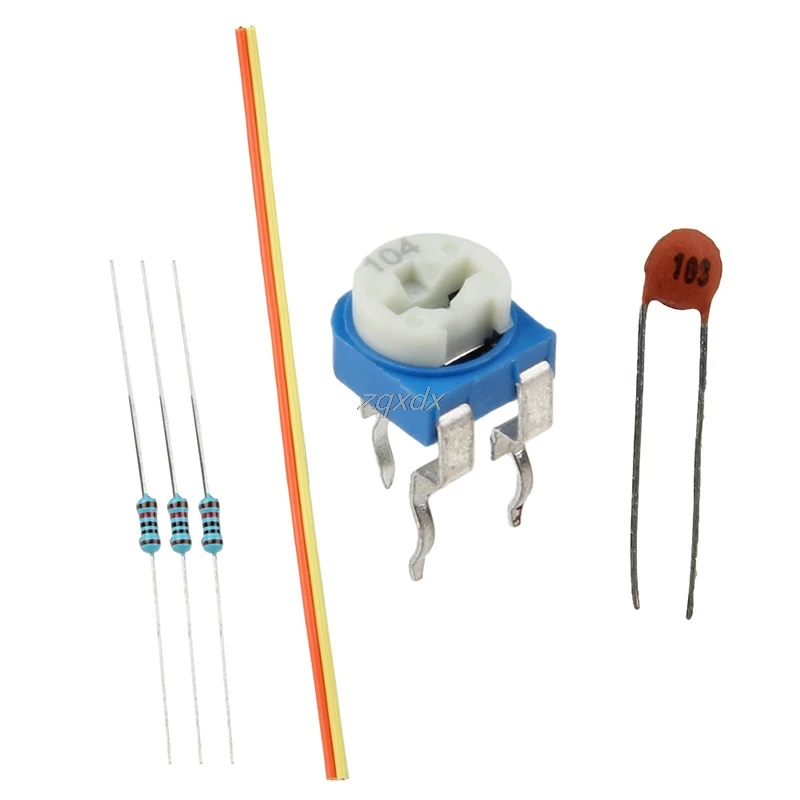

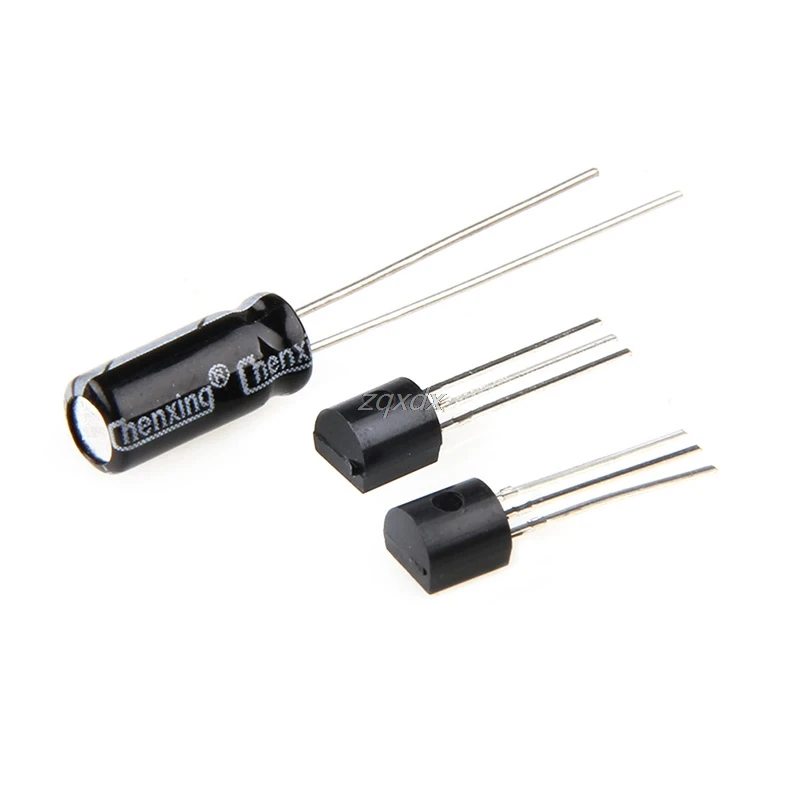

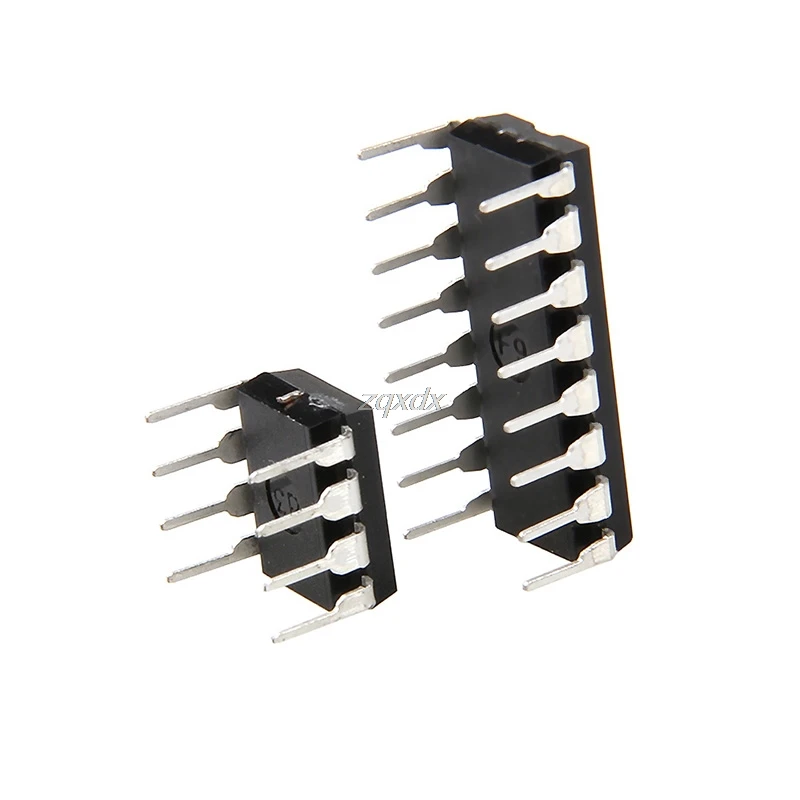

1 комплект x (красный синий цвет мигающие огни DIY Kit NE555 + CD4017 обучающий электронный набор)
