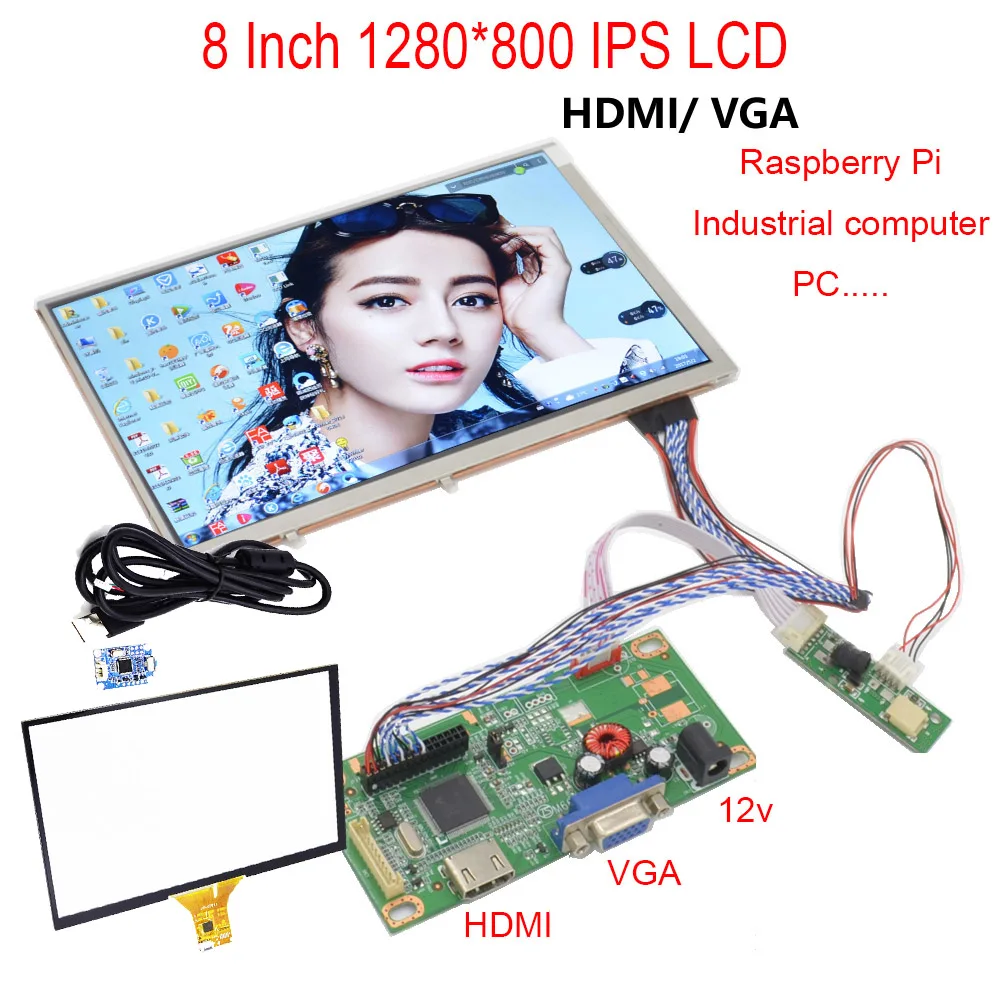

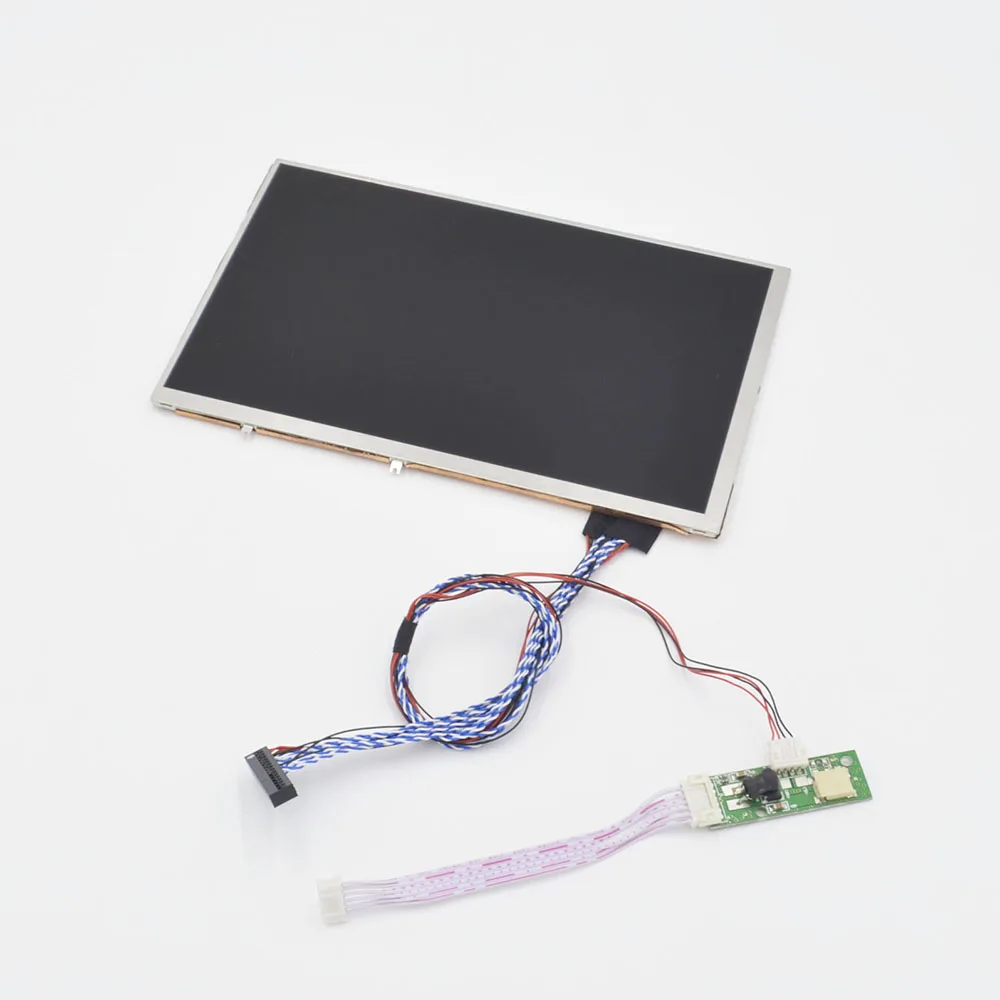

8 дюймов 1280*800 ips lcd комплект LVDS выход промышленный компьютер промышленная Плата

---

Экран Спецификация   Размер панели: 8,0 дюйма Разрешение 1280 (RGB) × 800 Соотношение сторон: 16:10 Расположение пикселей: вертикальная полоса RGB Панель ммВес продукта: 85/95 г (станд./макс.) Площадь дисплея: 176,64 × 110,4 мм (горизонтальная * вертикальная) Внешний размер: 187,84 (в) × 122,3 (в) × 2,52 (Д) мм   LVDS DuPont определение головки:     Напряжение питания экрана: 1-3 футов VCC--3.3V   Напряжение питания подсветки: VBL----5-12V   Переключатель управления подсветкой: BLO ---- высокий уровень 3,3 В   Для сигнала LVDS требуется только шесть групп (7, 8) (9, 10) (11, 12) (15, 16).     Экран поддерживает большинство промышленных плат управления интерфейсом LVDS, Спецификация интерфейса DuPont head 2,0 30 PIN Интерфейс подсветки PH2.0 6PIN, например: исследовательский домен,     Подключите материнскую плату в соответствии с определением, затем Войдите в настройки биос и выберите 1280x800 (18bit) LVDS

Подсветка определение источника питания:

1	2	3	4	5	6
VBL	VBL	BLO	NC	GND	GND



○ Рабочее напряжение: текущее требование 12 В питания составляет менее 1 А и 2 А. При использовании источника питания на транспортном средстве лучше всего добавить регулятор напряжения для предотвращения помех. ③ Номинальная мощность: 6-7 Вт ♦ Вход сигнала: HDMI + VGA ♦ Вход HDMI: HDMI ○ Вход VGA: 1280*800 физическое разрешение, диапазон разрешения поддержки можно регулировать между 640 × 480 --- 1600 × 1200! ③ Функция Plug and Play: Поддержка ○ OSD язык: упрощенный китайский, традиционный китайский, английский, японский, корейский, испанский, французский, немецкий, итальянский, португальский ♦ Режим управления: многофункциональное OSD управление или возможность регулировки яркости и цвета ● Характеристики производительности: принять зрелое решение и четкий эффект дисплея ① Изображение 4: 3/16: 9 преобразование формата дисплея ○ Сфера применения: применяется к электронным полям, таким как видеодомофон, бортовой компьютер, приборы, Промышленный контроль, медицинское оборудование, оборудование для мониторинга, портативное оборудование для отображения.   Оптические свойства   Режим отображения: ips, NB, TM Яркость панели: 400 кд/м2 (тип) Контраст: 800: 1 (тип) (передача) Цвет дисплея: 16,7 М (6 бит + H-FRC) Цвет насыщенность: 50% Время отклика: 13/12 (тип) (Tr/Td) (MS) Угол обзора: 89/89/89/89 (тип) (CR≥10) (влево/вправо/вверх/вниз) Лучший вид: симметрия часов Белый цвет: X: 0,313; Y: 0,329 Электронный характеристики Частота сканирования: 60 Гц Интерфейс сигнала: LVDS (1 ch, 6-bit) Напряжение панели: 3,3 В (тип) Ток панели: 273 мА (тип/макс.) Интерфейс Тип: разъем Количество интерфейсов: 1 шт. Количество контактов интерфейса: 40 контактов Подсветка системы Положение лампы: светильник с боковым входом Подсветка Тип: WLED Срок службы лампы: 12000 часов (самый короткий срок службы)











---

---
