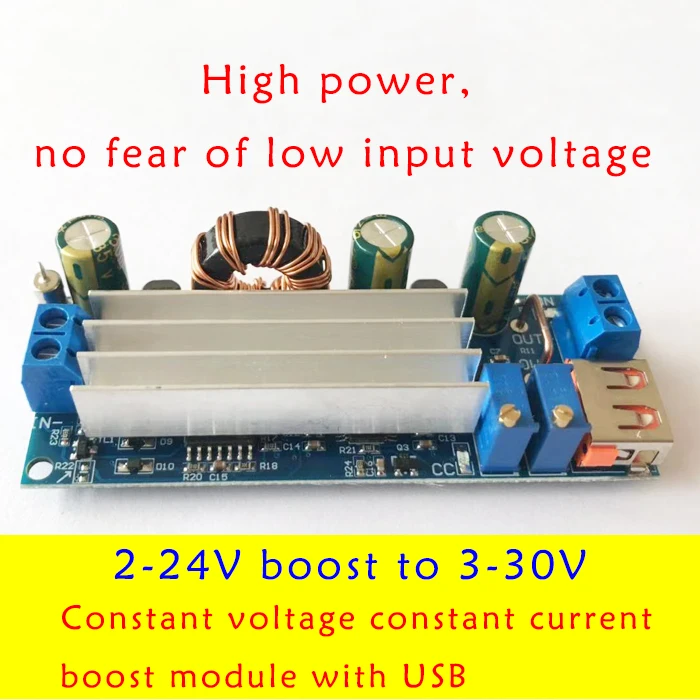

Преобразователь постоянного тока с 2 24 В на 3 30 в 4A 80 Вт CC CV Стандартный источник

---

RM1307731648960383

1. Основные характеристики продукта:

1,1. Особая архитектура, поддержка 2V низшее напряжение входного сигнала, не боится низкого напряжения, особенно подходит для 18650 высокой мощности усиления;

2,2. Мощность большая, то входной ток может быть до 15A, выходной ток 4A; В тех случаях, когда входной сигнал 3,7 V Выходная мощность может достигать 45 Вт, И когда вход 12 В, выходная мощность может достигать 80 Вт;

2,3. Идеальный механизм защиты, входная защита от ожогов, входная защита от перегрузки по току, входная защита от низкого напряжения, Выходная защита от обратного потока, постоянное напряжение и постоянный ток, может быть непосредственно подключен к зарядке аккумулятора;

2,4. Высокая эффективность, двухступенчатая фильтрация и низкая пульсация, надежная и стабильная производительность!



2. Параметры продукта:

Входное напряжение: 2 ~ 24 В

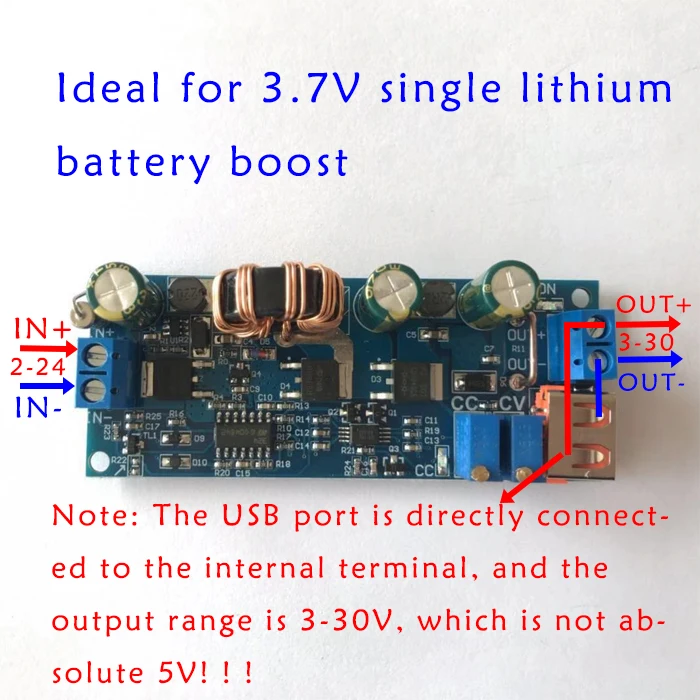

Выходное напряжение: 3 ~ 30 в, обратите внимание на порт USB и выходной порт, непосредственно подключенный, является регулируемым портом напряжения 3-30 в, а не портом 5 в!

Входной ток: до 15а

Выходной ток: максимальный 4А (точечное устройство CC-это Потенциометр регулировки предельного тока. При достижении лимита тока индикатор CC загорается и переходит в режим постоянного тока; Продукт является структурой наддува. Ограничительный ток регулирования не может быть непосредственно сокращен до выходного терминала, но сначала может быть против часовой стрелки. Настройте на минимум, поверните часы по часовой стрелке и Увеличьте ток)

Выход мощность: 3,7 V вход переменного тока, максимум 45 Вт, красный/зеленый/синий 12V вход переменного тока, максимальная мощность 80 Вт;

Выходная пульсация: Двухступенчатая фильтрация, низкий пульсационный выход!

Эффективность преобразования: 82 ~ 95%

Защита от перегрузки по току: 15а предохранитель

Входная защита от обратного хода: высокая эффективность MOS типа

Вход защита от недостаточного напряжения: для того, чтобы предотвратить от перегрузки и литиевая батарея, пожалуйста, припоя 5,6 k резистивный токоудержатель на R22 в левом нижнем углу модуль, начиная от выше 3,5 V и остановки ниже 3 В. Завод по умолчанию работает при напряжении 2 в. Если требуется другой уровень защиты от пониженного напряжения, вы можете рассчитать его самостоятельно или связаться со службой поддержки клиентов. Формула расчета R22 = 12500/(U-0.75v) Ом, где U является желаемым под защитой напряжения пороговое напряжение (стоп напряжение).

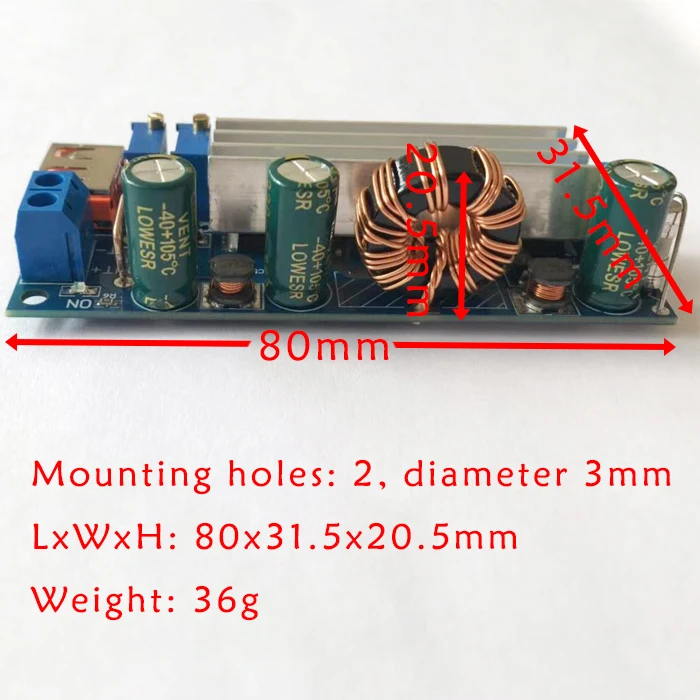

Размер платы: 80*31,5*20,5 мм

Вес: 36 г

3. Обратите внимание:

3,1. Этот продукт является усиленной структурой. Ограничительный ток регулирования не может быть непосредственно ограничен на выходной терминал. Потенциометр CC может быть настроен на минимальную против часовой стрелки. После подключения аккумулятора его можно поворачивать по часовой стрелке для увеличения тока.

3,2. Этот продукт является усиленной структурой. Минимальное выходное напряжение приблизительно равно входному напряжению, поэтому выходной ток не может быть установлен от 0. Минимальный выходной ток составляет приблизительно входное напряжение, деленное на значение сопротивления нагрузки.

3,3. Вход модуля IN-disable и output-short, в противном случае функция постоянного тока будет недействительной.

3,4. Убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшите потребление энергии, когда модуль горячий!

3,5. Выходной порт USB не на выходе 5 В, непосредственно подключается к выходному порту, максимальное Регулируемое напряжение до 30 в, например, зарядка мобильных телефонов или других цифровых продуктов или совместимость с другими ценными инструментами, очистите выходное напряжение USB, любые повреждения, вызванные нами, без гарантии, У нас есть только возможность оплатить Модуль и стоимость доставки. Перед использованием внимательно прочитайте описание товара. Ущерб, причиненный неправильным использованием, не будет компенсирован.



---

---
