Анализатор спектра 1 ГГц анализатор радиочастотного сигнала сигналов Источник

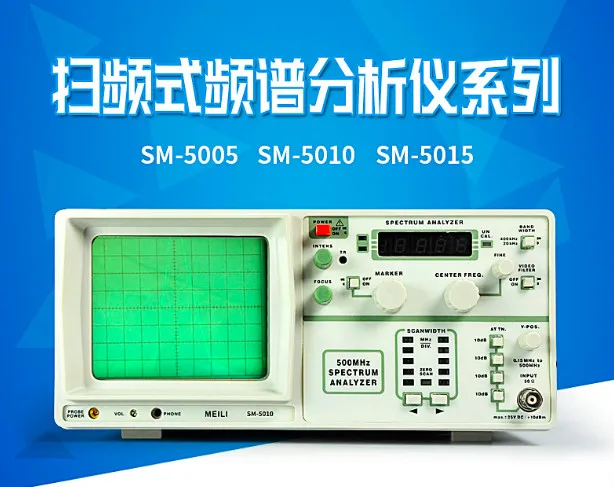

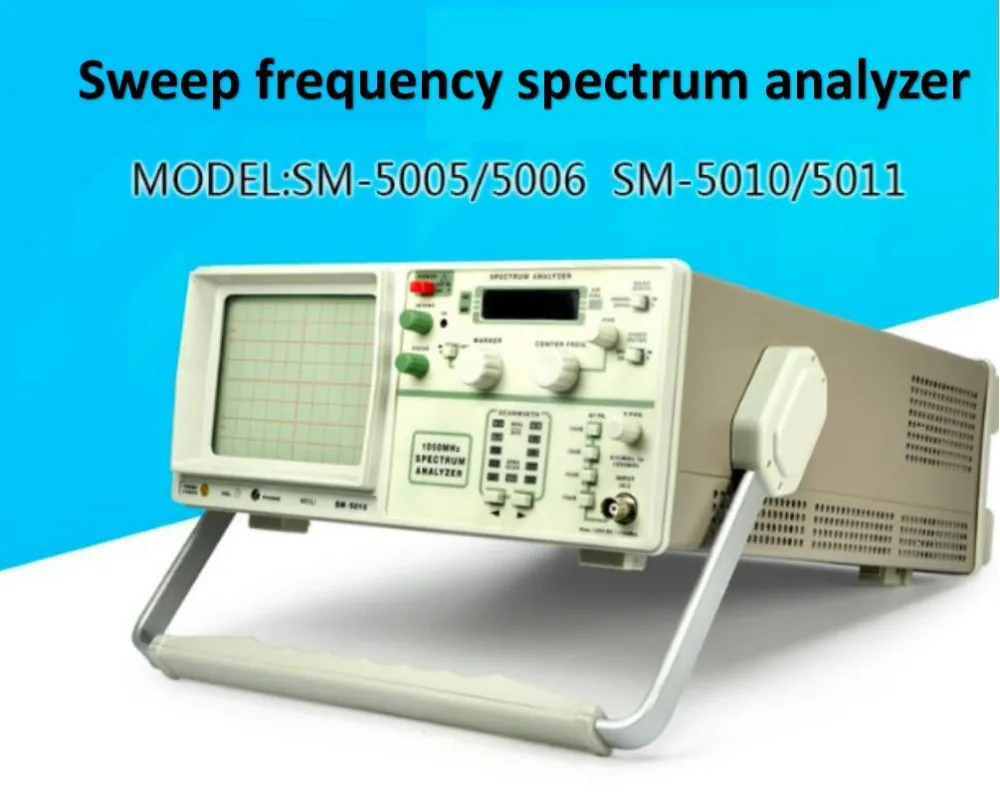

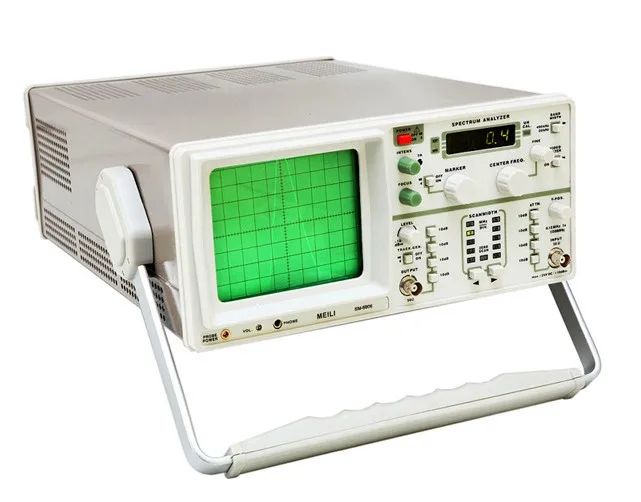

Описание roducts SM5010/5011 спектральный анализатор используется для ранней проверки в разработке электрических продуктов, устранения неисправностей системы CATV/MATV, а также тестирования и диагностики проблем системы сотовых телефонов. В сочетании с зондами ближнего поля Mz530, он может обнаруживать недостающие поля радиочастоты SM5011 оснащен генератором сигнала трассировки, а в сочетании с использованием спектрального анализатора и генератора сигналов трассировки, он может завершить работу, которая не может быть выполнена другой системой развертки частоты, такой как генератор развертки, Осциллограф и т. Д .. Входная частотная характеристика 0,15-1050 МГц, 3 дБ точность отображения центральной частоты +/-200 кГц (частота развертки ширина + 200 кГц) точность отметки частоты +/-0.1% (ширина развертки частоты + 100 кГц) разрешение дисплея частоты 100 кГц (светодиодный дисплей 4 ½ бит) ширина развертки частоты 0,1 МГц/div-100KHz/div с 1, 2 и 5 ступенчатая система и 0 Гц/div (0 Частотная развертка) Точность: +/-10% (каждый диапазон) Полоса пропускания промежуточной частоты 20 кГц и 400 кГц видео фильтр (когда включено) диапазон амплитуды 4 кГц-107 ~ + 13 дБ контрольный уровень-27 дБ ~ + 13 дБ (10 дБ для каждого шага) +/-2 дБ средний уровень шума-97дб (ширина промежуточной частоты 20 кГц) диапазон отображения CRT экрана 80 дБ (10 дБ/div) Диапазон отображения вертикального дисплея +/-2 дБ (2 с аттенюатором) 250 МГц входной сигнал аттенюатор 0-40 дБ (шаг 4x10 дБ) ошибка: +/-1 дБ/10 дБ Максимальный входной уровень + 10 дБм, + 25 В постоянного тока (входной аттенюатор установлен на 0 дБ) + 20dBm (входной аттенюатор установлен на 40 дБ) Стабильность частоты более 150 кГц/час входной разъем типа BNC входное сопротивление 50Ω источник питания 220В/110В; +/-10%; 50 Гц/60 Гц генератор сигнала отслеживания (только для SM-5011) Входная частотная характеристика 0,15-1050 МГц, 3 дБ диапазон выходного уровня-50 ~ + 1 дБм (4x10 дБ) +/-3 дБ выходной аттенюатор 0-40 дБ (шаг 4x10 дБ) ошибка: +/-1 дБ/10 дБ входное гнездо типа BNC входное сопротивление 50 Ом другие DC Выход + 6 В (для зонда) AM Демодуляция выходное сопротивление нагрузки ≥ 16 Ом
