7941 W двойной частоты Читайте/записи карт модуль ICID записи продукта Порты и

Моднявка = ckeditor

Серийный UART + 3PIN линия

\

• Модель: 7941 W
• Тип: Бесконтактный кардридер
• Индукционное расстояние: 3 ~ 8 (см)
• Рабочая частота: 13,56 МГц + 125 кГц
• Поддержка карт: ISO/IEC14443AT5577 чтение и запись
• Размер изделия: 47 мм X 26 мм X 5 мм

\

7941 Вт многопротокольный двухчастотный считывающий модуль

\
\

\
\

• \


• \
  Введение:\
• \





•
•

\
\

7941 Вт многопротокольный двухчастотный модуль чтения и записи, который интегрирует IC и ID Чтение и запись, может читать различные номера IC и ID карт, и может поддерживать сектора чтения и записи IC карт, таких как Mifare1K, пустой UID карты, и ID карт, таких как T5577.

\
\

\
\

• \


• \
  Параметры:\
• \





•
•

\
\

• \


• \
  Напряжение: DC5V\
• \


• \
  Ток: 50mA\
• \


• \
  Расстояние: Mifare> 3 см EM> 5 см\
• \


• \
  Размер: 47 мм X 26 мм X 5 мм\
• \


• \
  Интерфейс: UART (настраиваемый ttl), Wiegand\
• \


• \
  Поддержка карт: ISO/IEC 14443 A/MIFARE, NTAG, MF1xxS20, MF1xxS70, MF1xxS50,\
• \


• \
  Чтения и записи функции EM4100 и T5577\
• \


• \
  Рабочая температура: от-25 до + 85 градусов Цельсия\
• \





•
•

\
\

\
\

• \


• \

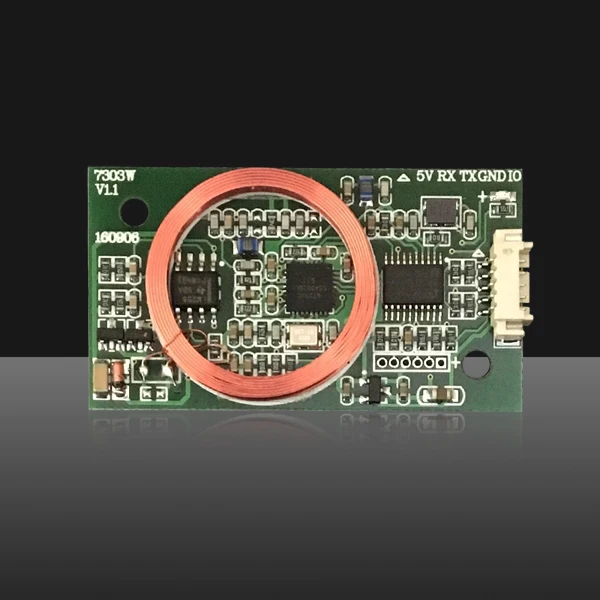

  Изображение продукта:\
• \





•
•

\
\

\

\
\

\
\

\
\

• \


• \

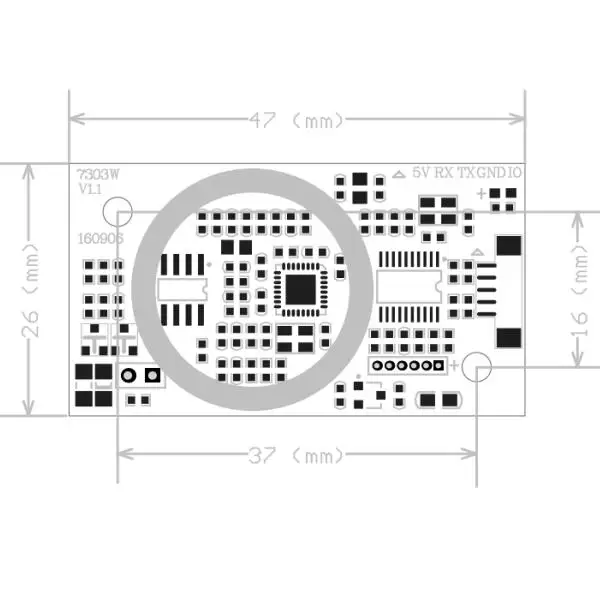

  Размеры диаграмма:\
• \





•
•

\
\

\
\

• \


• \
  Интерфейс Описание:\
• \





•
•

\
\

5 в RX TX GND IO

\
\

• \


• \
  5 В DC 5 в блок питания, выбор линейного блока питания может достичь лучшего эффекта чтения карт.\
• \


• \
  RX получения стопы\
• \


• \
  TX отправки стопы\
• \


• \
  Провод заземления источника питания GND\
• \


• \
  IO определение\
• \





•
•

\
\

\
\

\
\

• \


• \
  Заявление соглашения:\
• \





•
•

\
\

Ниже приводится протокол связи UART serial port

\
\

\
\

Отправить протокол:

\
\

Длина XOR данных команды адреса заголовка протокола проверьте

\
\

AB BA 1 байт 1 байт 1 байт 1 байт 1 255 байт 1 байт

\
\

\
\

Получения протокол:

\
\

Длина XOR данных команды адреса заголовка протокола проверьте

\
\

CD DC 1 байт 1 байт 1 байт 1 байт 1 255 байт 1 байт

\
\

\

\
\

Протокол головы:Отправка (0xAB 0xBA)

\
\

Возврат(0xCD 0xDC)

\
\

Адрес:По умолчанию 0x00

\
\

Заказ:

\
\

\
\

Отправить

\
\

1. 0x10 читать UID номер

\
\

2. 0X11 записывает номер UID (4 байта), используя пароль по умолчанию ffffffffff

\
\

3. 0x12 читать указанный сектор

\
\

4. 0x13 записывает указанный сектор

\
\

5. 0x14 изменить пароли группы A или группы B

\
\

6. номер удостоверения личности чтения 0x15

\
\

7. 0x16 записи T5577 номер карты

\
\

8. 0x17 считывает все блоки всех секторов (карта M1-1K)

\
\

\
\

Возврат

\
\

1. Успешная операция возврата 0x81

\
\

2. ошибка при возврате 0x80

\
\

Длина данных: представляет длину последующих данных. Если это 0, последующие данные не должны отображаться.

\
\

Данные: чтение и запись данных;

\
\

\
\

Отправить данные:

\
\

Прочитайте указанный сектор: первый байт в данных представляет сектор, второй байт представляет блок сектора, третий байт представляет группу A пароль или группу B пароль (0x0A/0x0B), за которой следуют шесть байт пароля.

\
\

Напишите указанный сектор: первый байт в данных представляет сектор, второй байт представляет блок сектора, третий байт представляет группу A пароль или группу B пароль (0x0A/0x0B), за которой следуют шесть байт пароля, а затем 16 байт данных блока.

\
\

Изменить пароль: первый байт в данных представляет сектор, второй байт представляет группу A или группу B пароль (0x0A/0x0B), затем старый пароль 6 байт, И затем новый пароль 6 байт.

\
\

\
\

Получать данные:

\
\

Прочитайте указанный сектор и верните формат данных. Первый байт сектора, второй байт является количеством блоков в секторе, и затем 16-байт блока данных.

\
\

Проверка XOR: результат проверки в байтах, отличных от заголовка протокола

\
\

\

\
\

Пример:

\
\

• \


• \
  AB BA 00 10 00 10\
• \


• \
  AB BA 00 11 04 6D E9 5C 17 DA\
• \


• \
  AB BA 00 12 09 00 01 0A FF 10\
• \


• \
  AB BA 00 13 19 00 01 0A FF 00 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07\
• \


• \
  AB BA 00 14 0E 00 0A FF 01 02 03 04 05 06 17\
• \


• \
  AB BA 00 15 00 15\
• \


• \
  AB BA 00 16 05 2E 00 B6 A3 02 2A\
• \


• \
  АВ Ба 17 07 0а FF 1A\
• \





•
•

\
\

\

\
\

• \


• \
