HDMI/DVI/VGA/аудио ЖК контроллер Плата Поддержка 7 дюймов панель с 1280*800|Запасные части|

Поддерживается ЖК-дисплейLIst:

Примечание:

1. Если ваша ЖК-панель включена в вышеуказанный список, вы можете использовать текущую ссылку для создания вашего заказа напрямую. Но лучше оставить сообщение, чтобы сообщить нам точный номер модели вашей ЖК-панели.

2. Если ваша ЖК-панель не включена в вышеуказанный список, пожалуйста, не используйте текущую ссылку для создания заказа напрямую. Вы можете оставить сообщение или связаться с нами напрямую, и сообщить нам номер модели вашей ЖК-панели, наш техник поможет Вам выбрать лучшую ссылку для создания вашего заказа.

Описание продукта

1. Общее описание

М. NT68676.2Это многоцелевая ЖК-плата контроллера, которая поддерживает HDMI + DVI + VGA различные входы видеосигнала и двухканальный 8bit LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1200 @ 60 Гц.

М. NT68676.2С функцией аудио, Поддержка прямого звукового сигнала от входа HDMI или внешнего аудио сигнала от аудиоразъема. Выходной динамик-2X1 Вт (8 Ом).

М.NT68676.2Также поддерживает инфракрасный пульт дистанционного управления, Управление яркостью подсветки (дополнительно, требуется индивидуальная прошивка), выход наушников.

2. Особенности

3. Функция макет

Изображение только для справки, фактический товар является стандартным.

Вид сверху:

Вид сбоку:

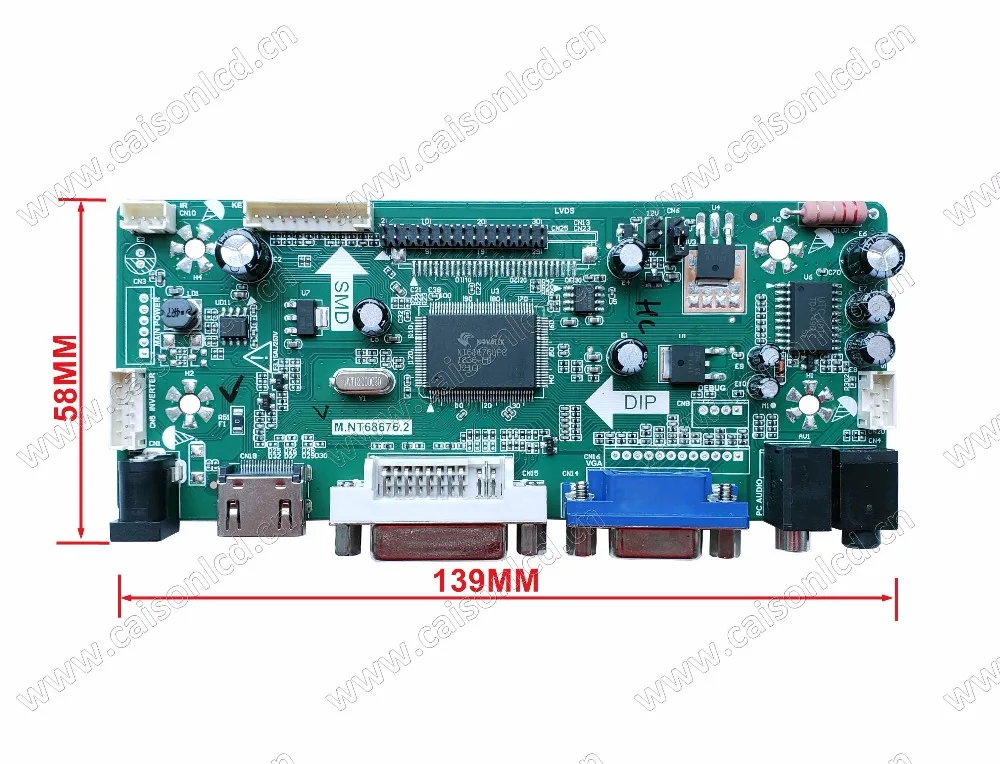

4. PCB размеры

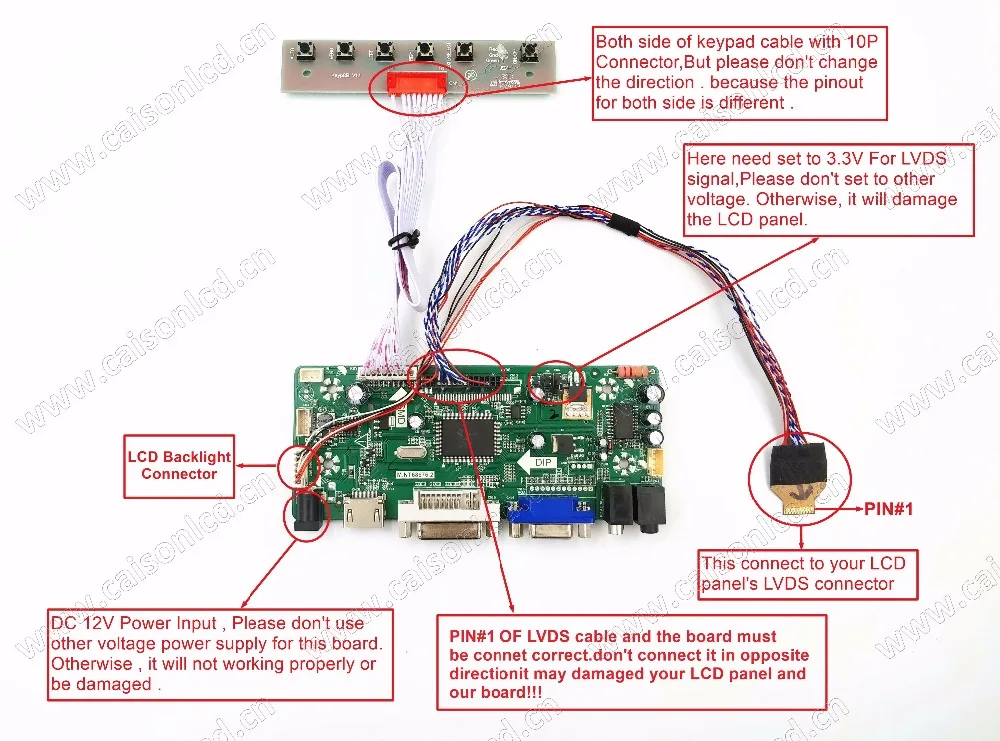

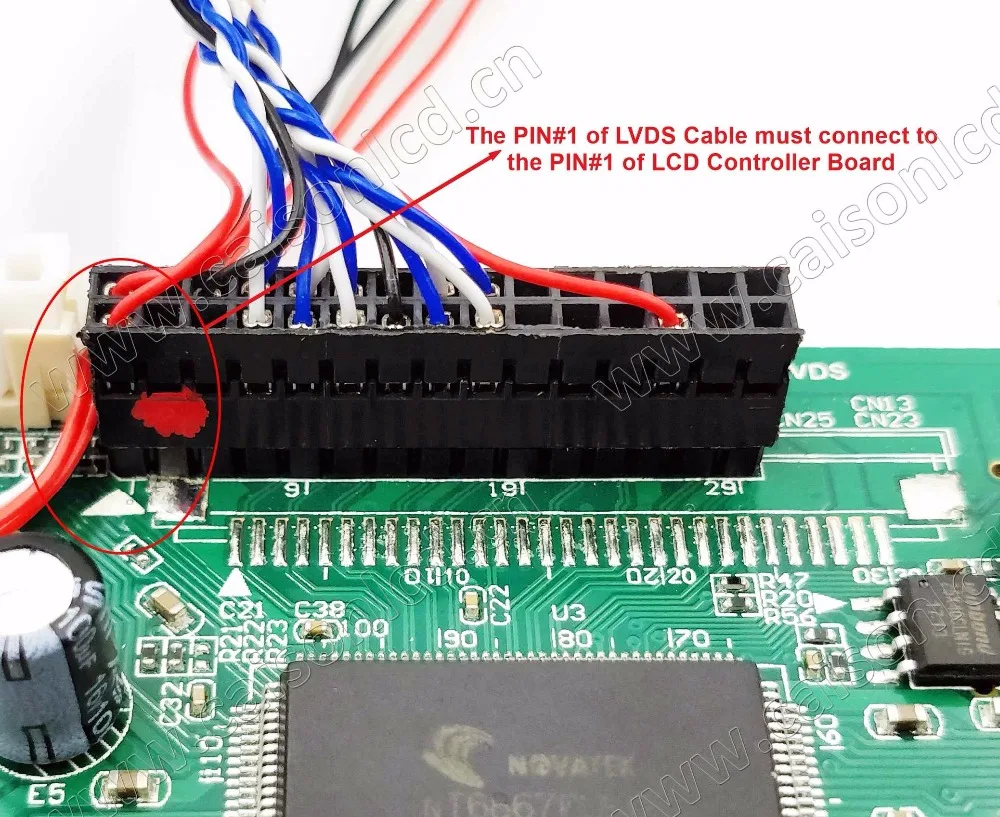

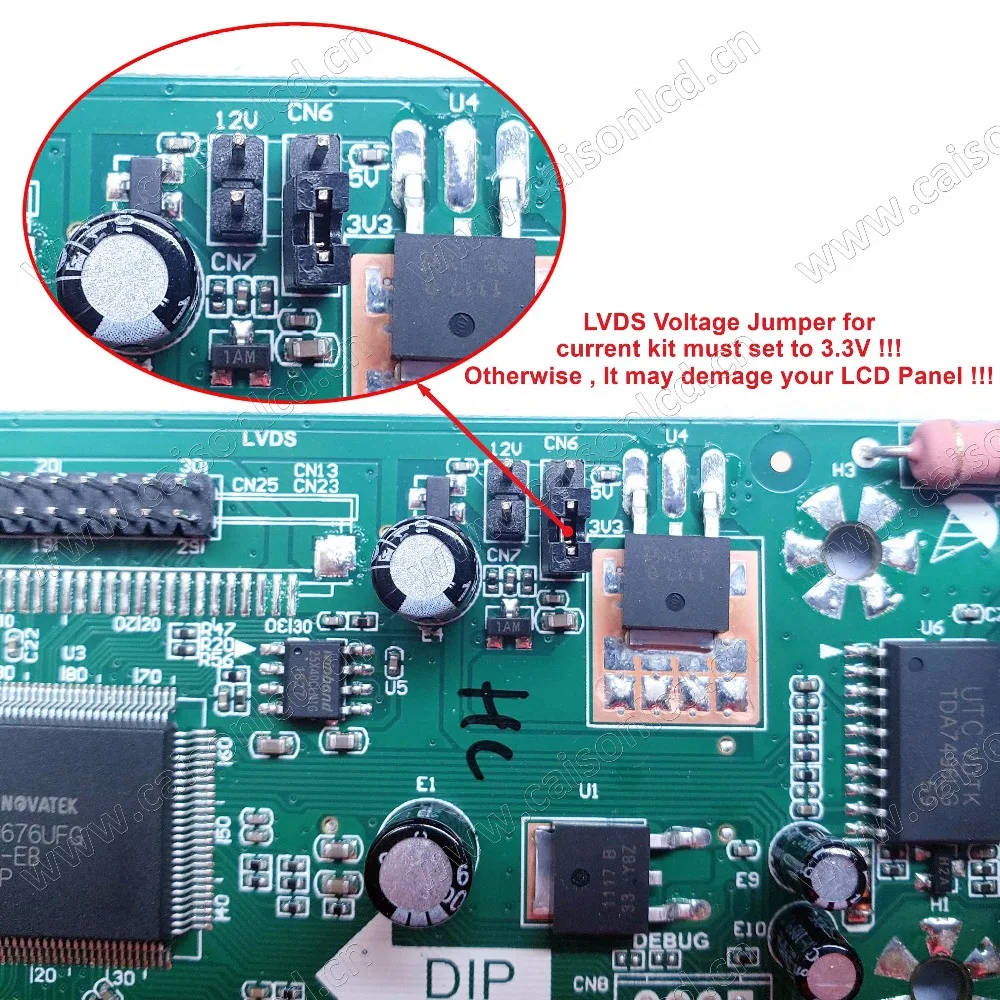

5. Инструкция по подключению:

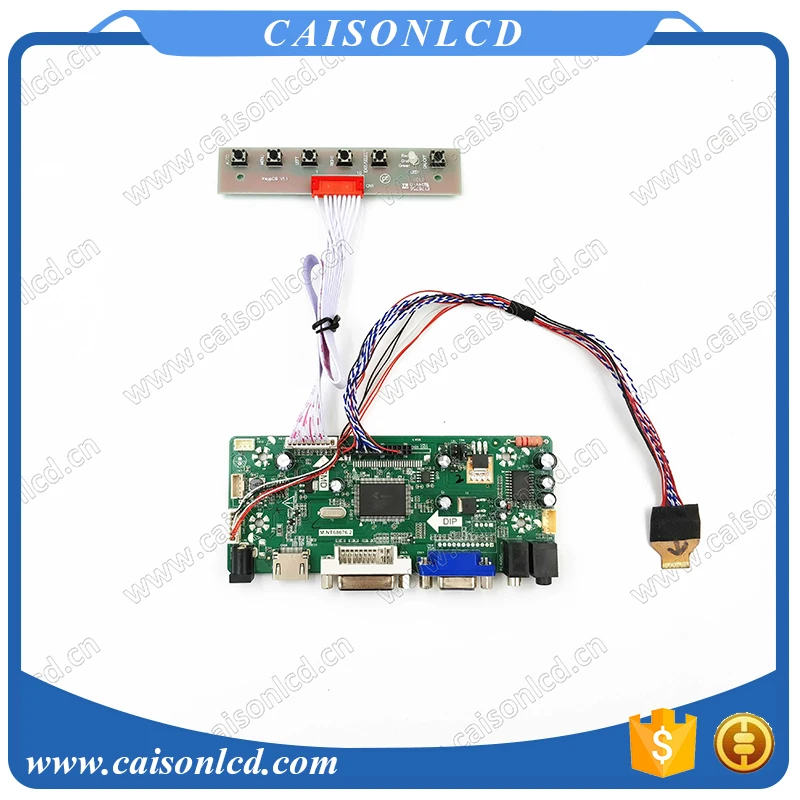

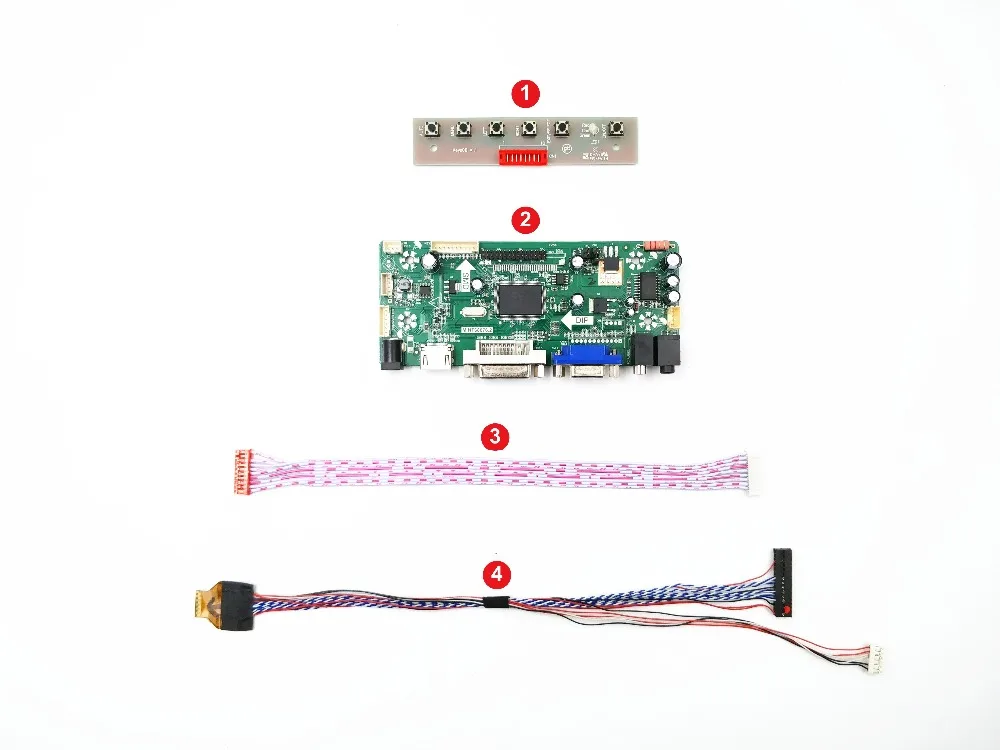

6.Комплектация:

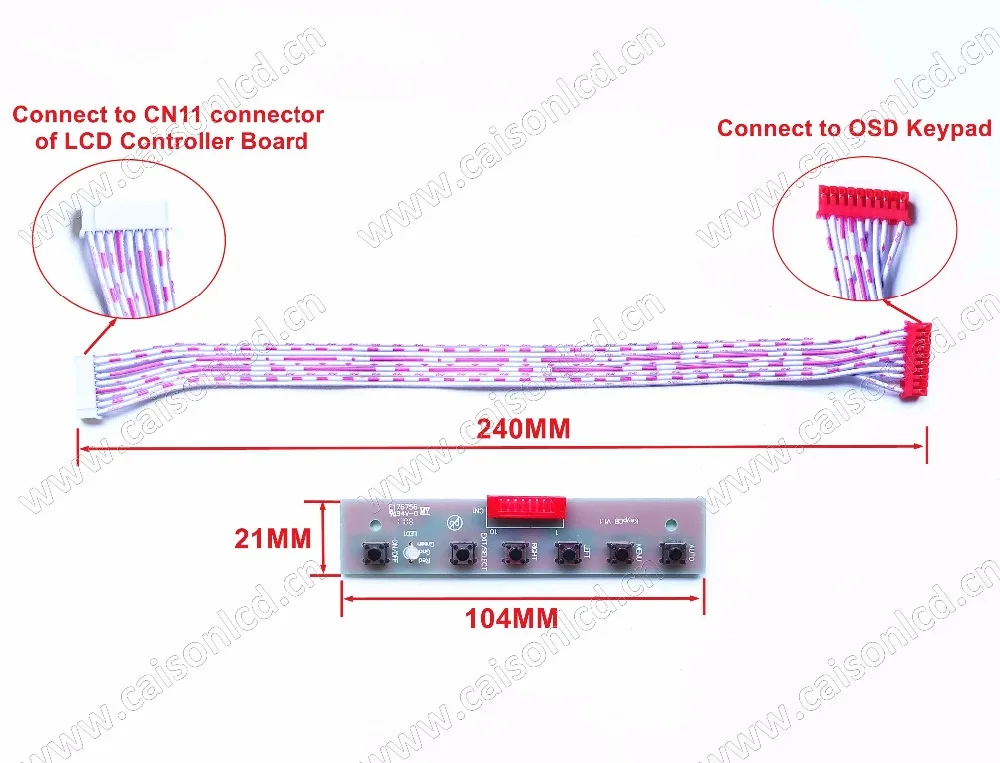

1.Кабель клавиатуры X 1 шт.;

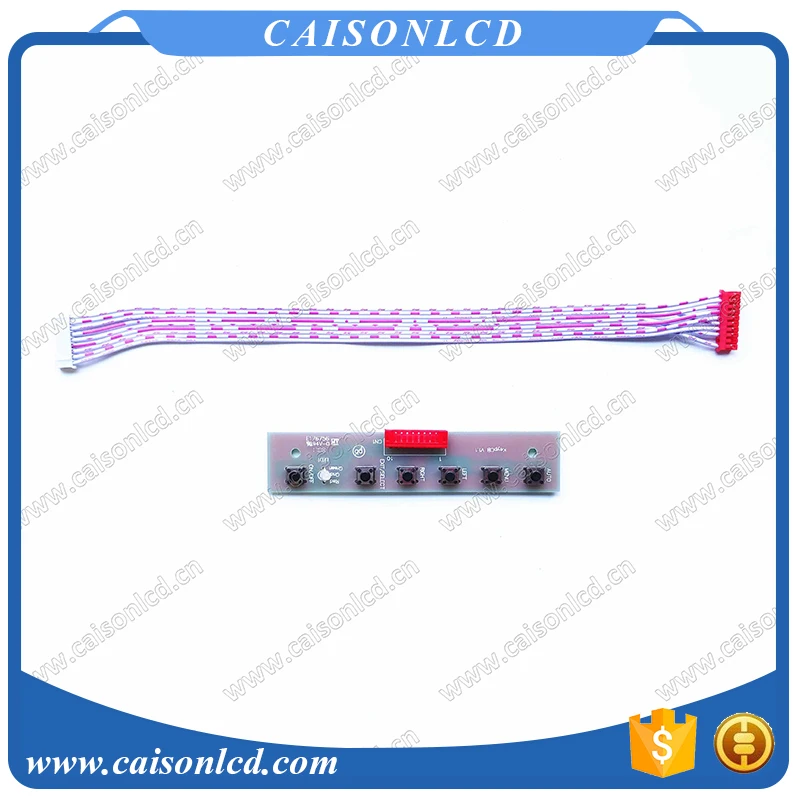

2.OSD клавиатура X 1 шт.;

3.Инверторный кабель X 1 шт.;

4.ЖК-инверторная плата X1 шт.;

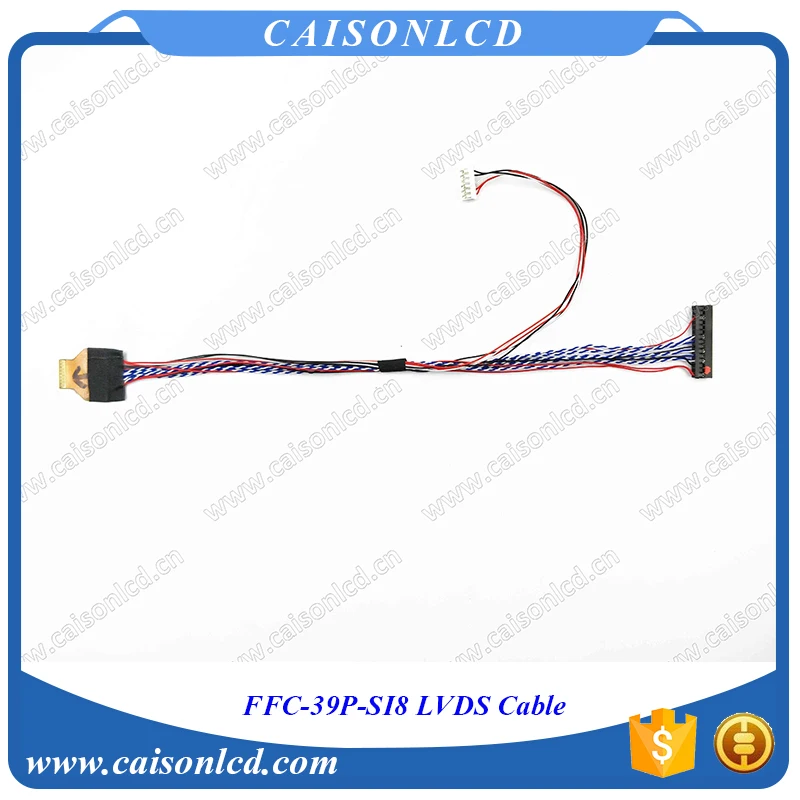

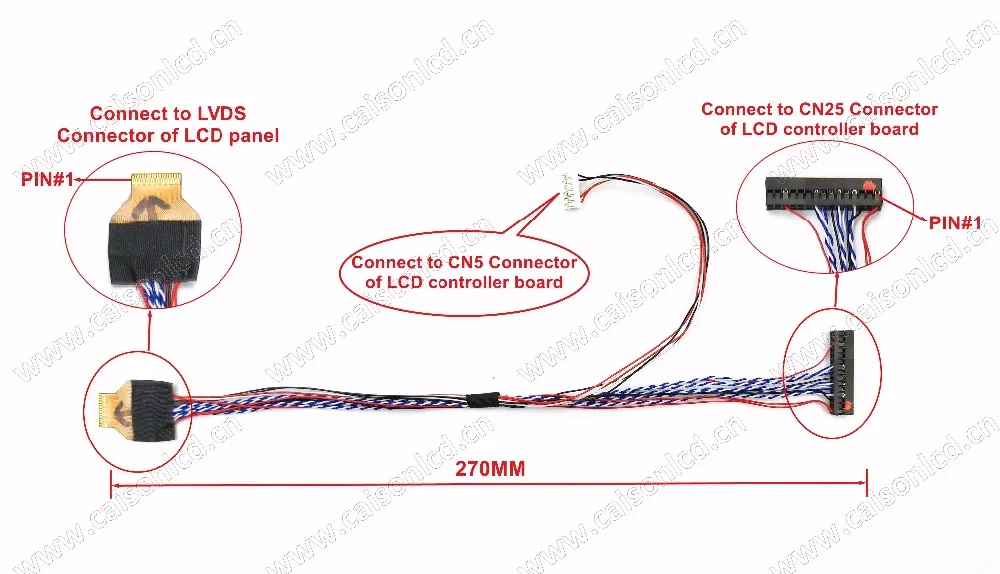

5.Кабель LVDS X 1 шт.;

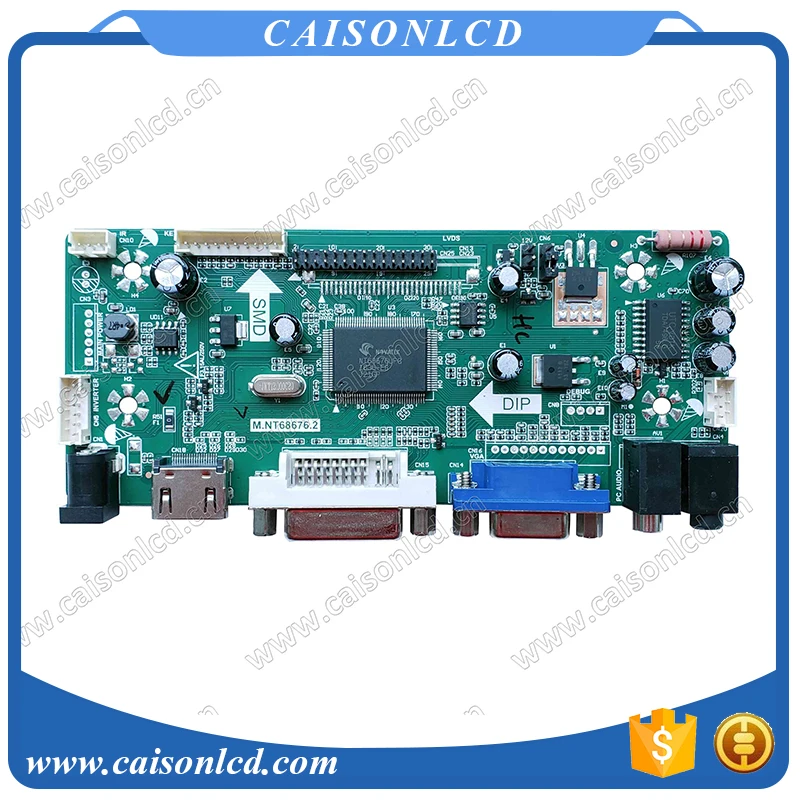

6.Плата ЖК-контроллера X 1 шт.;

Примечание: Вы можете найти подробную информацию на рисунке ниже:
