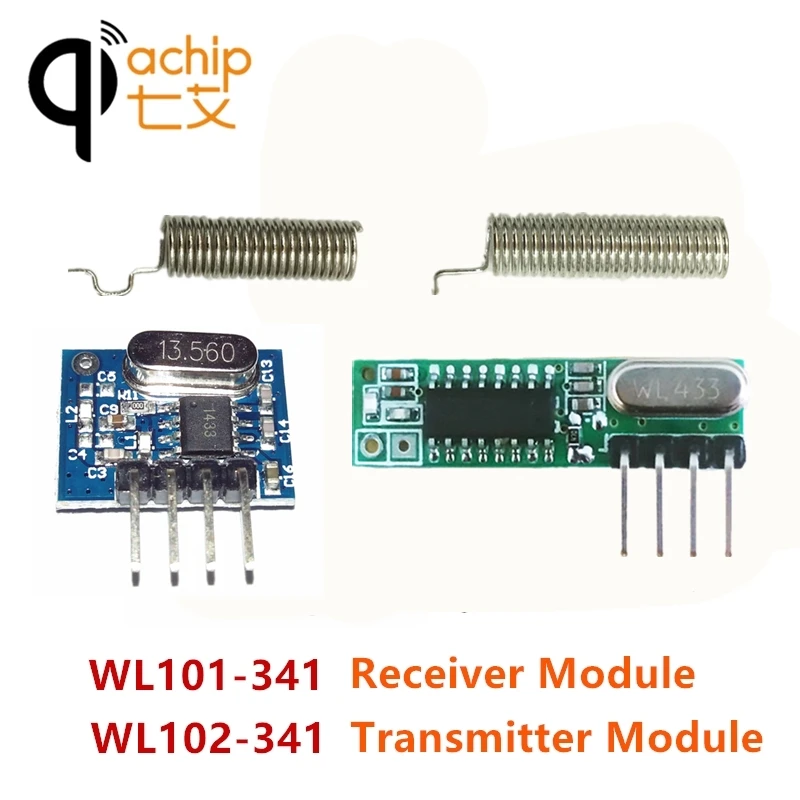

Сверхгетеродинный ASK приемник и модуль передатчика QIACHIP RF 433 МГц для комплектов

QIACHIP RF 433 МГц Супергетеродинный АСК приемник и передатчик модуль для Arduino uno Diy наборы 433,92 МГц пульт дистанционного управления

Применение окружающей среды

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио



Описание продукта:

[Модуль передатчика] модель изделия: WL102-341

• WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK.
• Модуль передатчика объединяет аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д.
• Может быть применен с помощью беспроводной связи с коротким диапазоном.
• Рабочая частота 433 МГц, мощность передачи больше 11dBm.

Продукт Особенности

1. Поддержка модуляции ASK / OOK, мощность передачи больше 11dBm;
2. Рабочая частота: 433,92 МГц;
3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V;
4. Скорость передачи до 20 кГц;
5. Расстояние запуска: 20-100 метров
6. Размер: 16*12*1 мм
7. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия
8. Диапазон температур: -45-85 °C

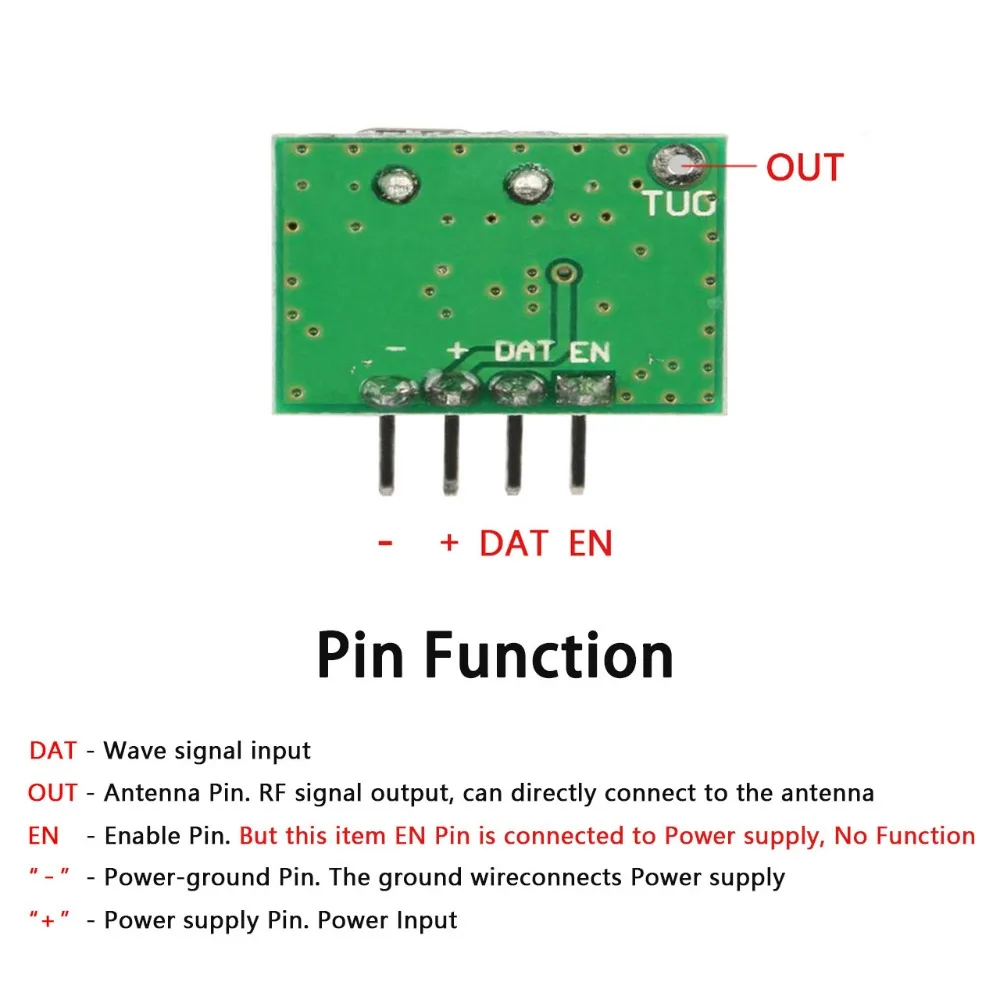

Монтажной схемы

[Модуль приемника] Модель продукта:WL101-341

• RX500-4 модуль беспроводного приемника supergeterodyne принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK.
• Модуль приемника имеет высокую чувствительность (-107dBm),
• Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ).
• Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.

Продукт Особенности

1. Поддержка модуляции ASK / OOK, чувствительность приемника-108dBm;
2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц;
3. Приоритет Диапазон входного напряжения: 2,2 V-5V;
Рабочий ток: Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В)
4. Ток покоя: 1uA
5. Низкое энергопотребление;
6. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию;
7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема;
8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц;
9. Диапазон температур: -40-85 °C
10. Ультра-маленький размер 30,25 × 8,5 × 1 (мм) (могут быть выполнены по индивидуальному заказу в соответствии с требованиями заказчика)
11. Внешняя антенна: 32 см одножильный провод, раненный в спираль

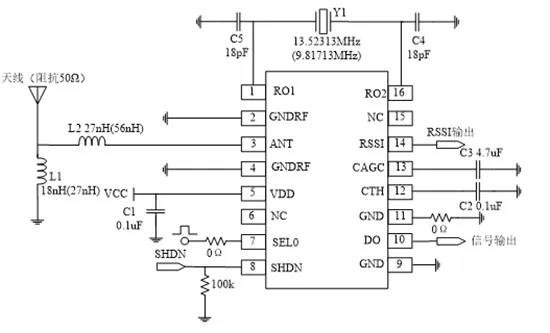

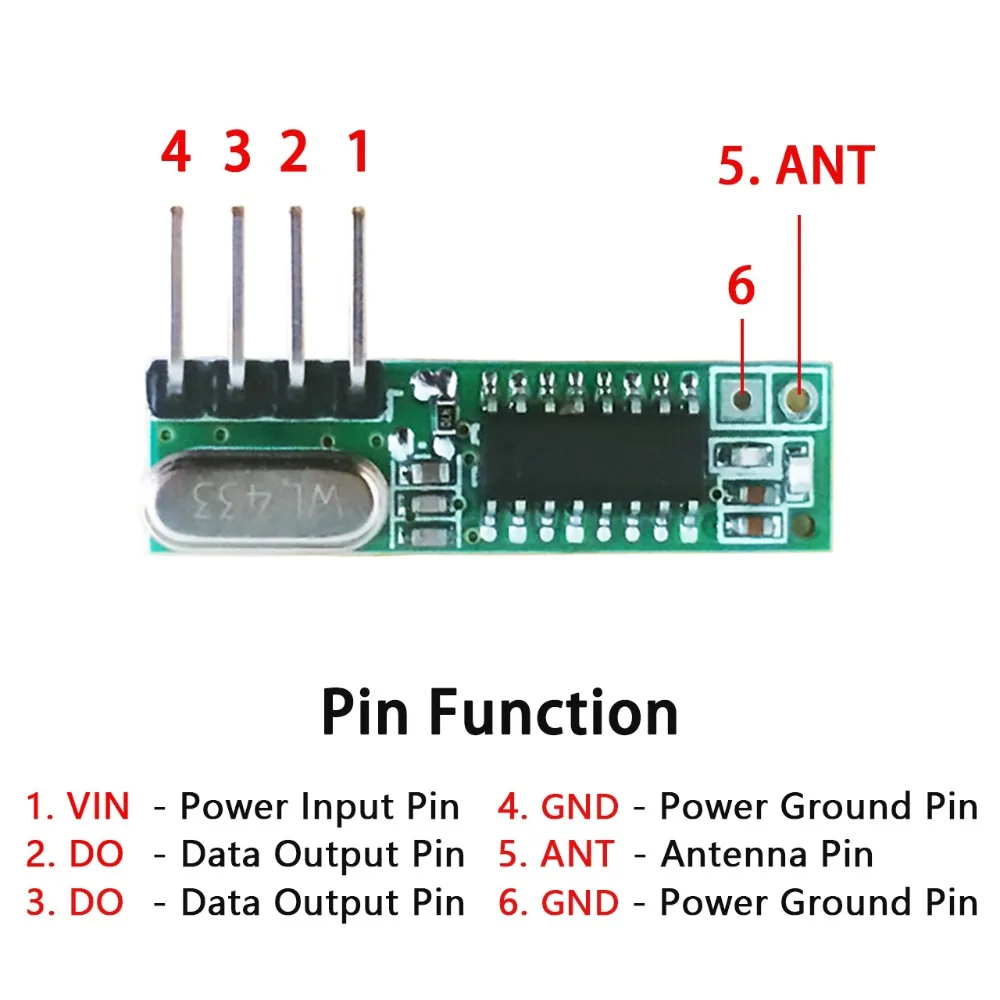

Монтажной схемы

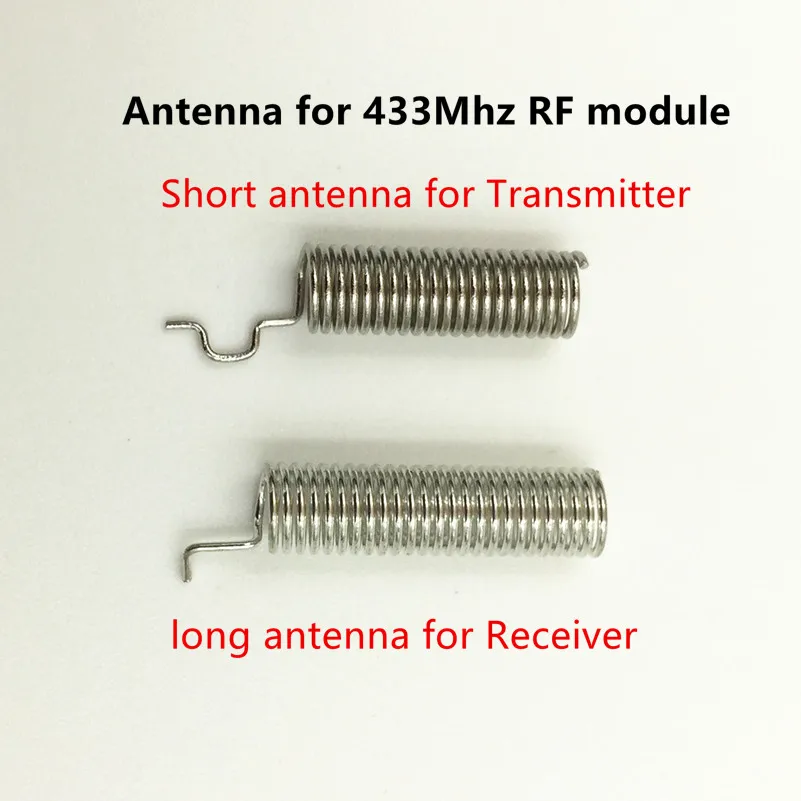

Выбор антенны Описание

• Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм;
• Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм;
• Диаметр обмотки антенны (включая кожу антенны):5 мм;
• Номер поворота обмотки: 15 поворотов

• 433 МГц Антенна
• Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм
• Длина провода сварного конца: 12 мм
• Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм;
• Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм
