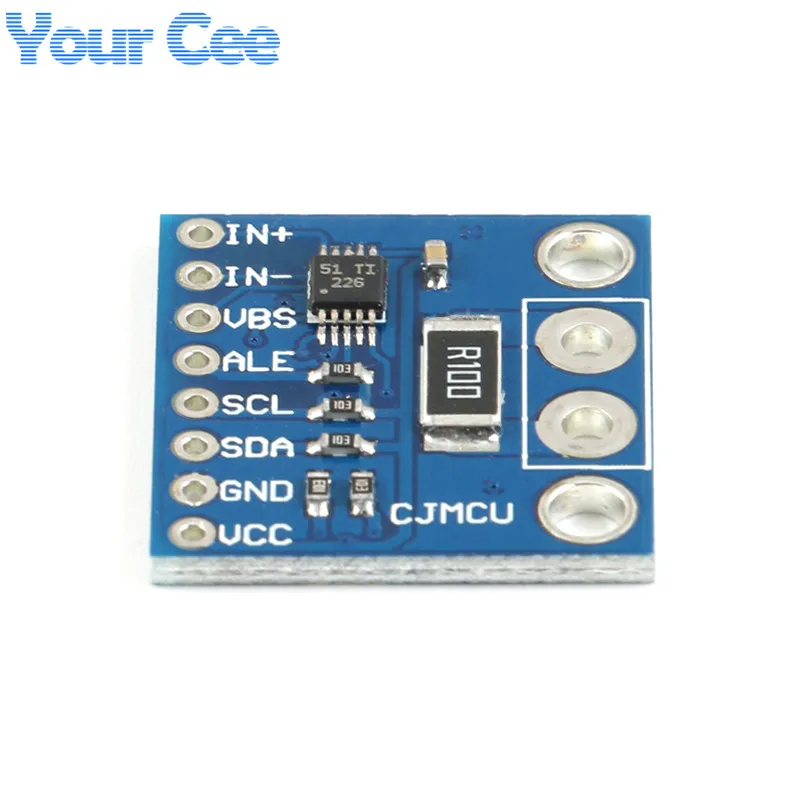

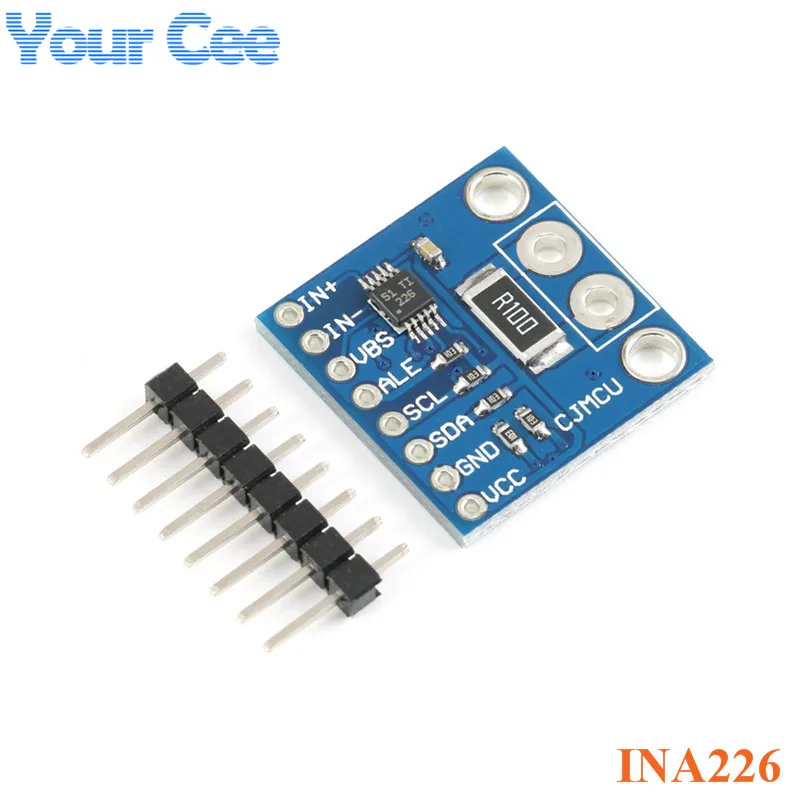

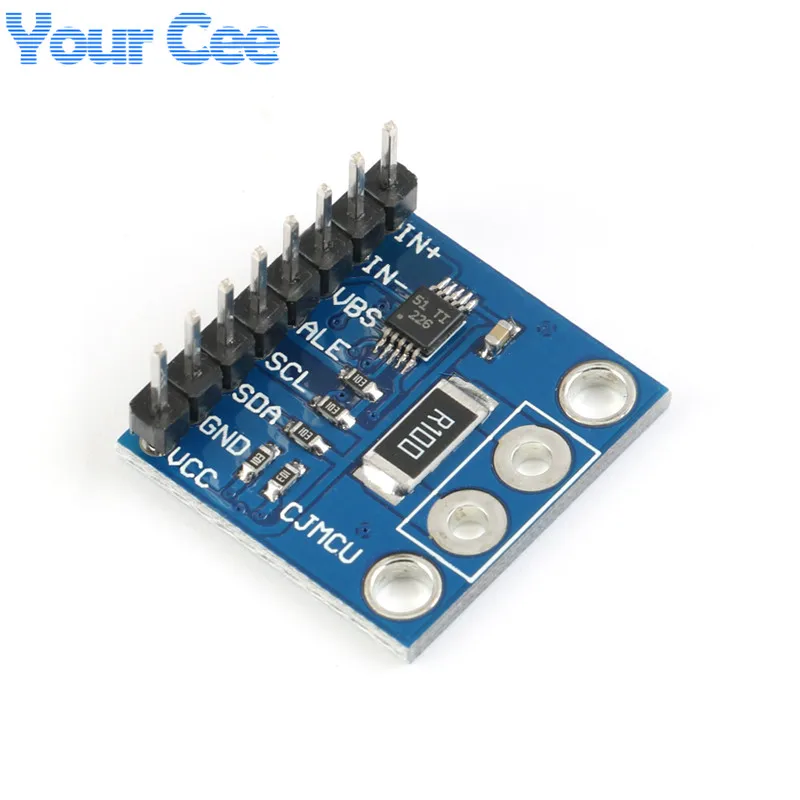

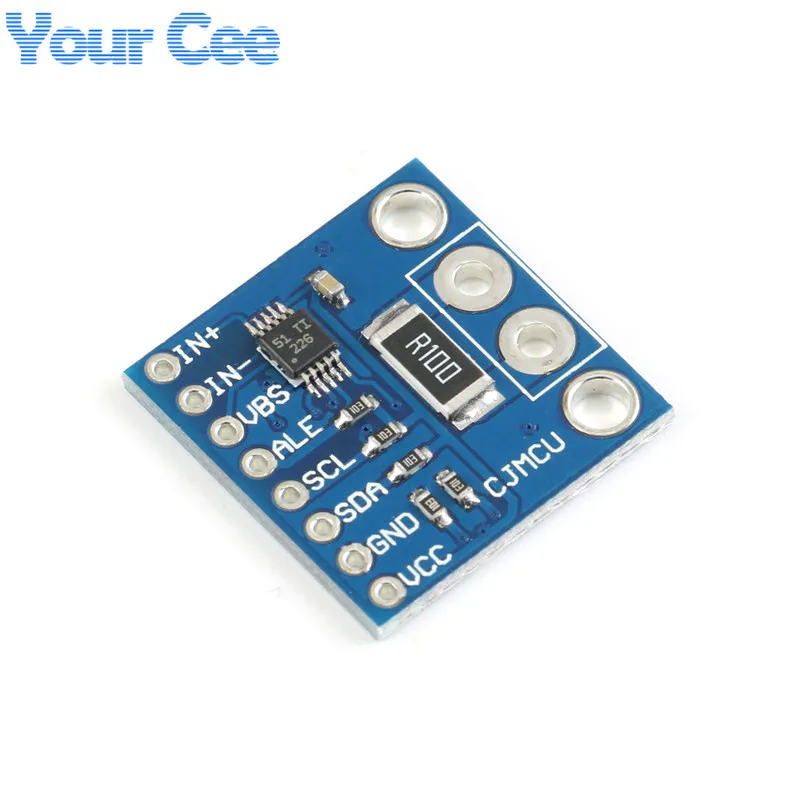

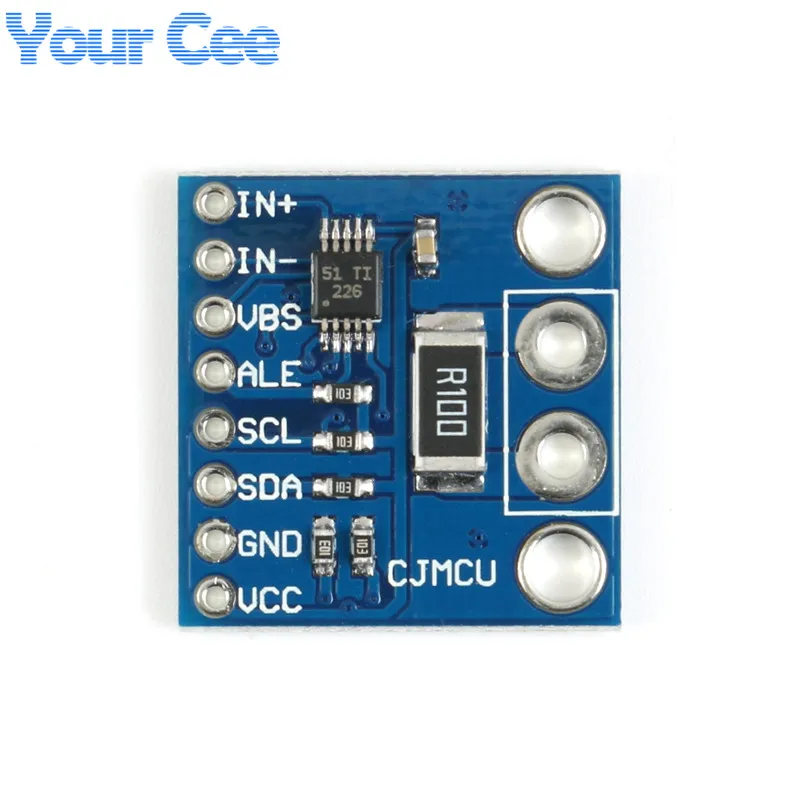

INA226 IIC I2C интерфейс двунаправленный ток/датчик контроля мощности модуль CJMCU

CJMCU-226 INA226 IIC I2C интерфейс двунаправленный ток/датчик контроля мощности модуль INA226   Описание   INA226-это Токовый Шунт и монитор питания с интерфейсом, совместимым с I2C™ или SMBUS. Устройство контролирует Падение Напряжения Шунта и напряжение источника питания. Программируемое значение калибровки, время преобразования и Усреднение, в сочетании с внутренним мультипликатором, обеспечивают прямое считывание тока и мощности в ваттах.     INA226 определяет ток на шинах общего режима, который может варьироваться от 0 В до 36 В, независимо от напряжения питания. Устройство работает от одного 2,7-V до 5,5-V питания, рисуя типичный 330 μa тока питания. Устройство определяется в диапазоне рабочих температур от-40 °C до 125 °C и имеет до 16 программируемых адресов на интерфейсе I2C-compatible   Особенности   Определяет напряжение шины от 0 В до 36 В • Высокая сторона или низкая сторона зондирования • Отчет о токе, напряжении и мощности • Высокая точность: -Погрешность усиления 0.1% (макс.) -Смещение 10 мкВ (макс.) • Настраиваемые варианты усреднения • 16 программируемых адресов • Работает от 2,7 В до 5,5 В источника питания • 10-контактный, DGS (VSSOP) пакет     Применение   • Сервера • Телекоммуникационное оборудование • Вычисление • Управление питанием • Зарядные устройства • Источники питания • Испытательное оборудование   Описание штифта

• VBUS: входное напряжение шины
• SDA/SCL: данные о шинах IIC и сигнальные линии часов
• Оповещение: многофункциональный сигнал тревоги

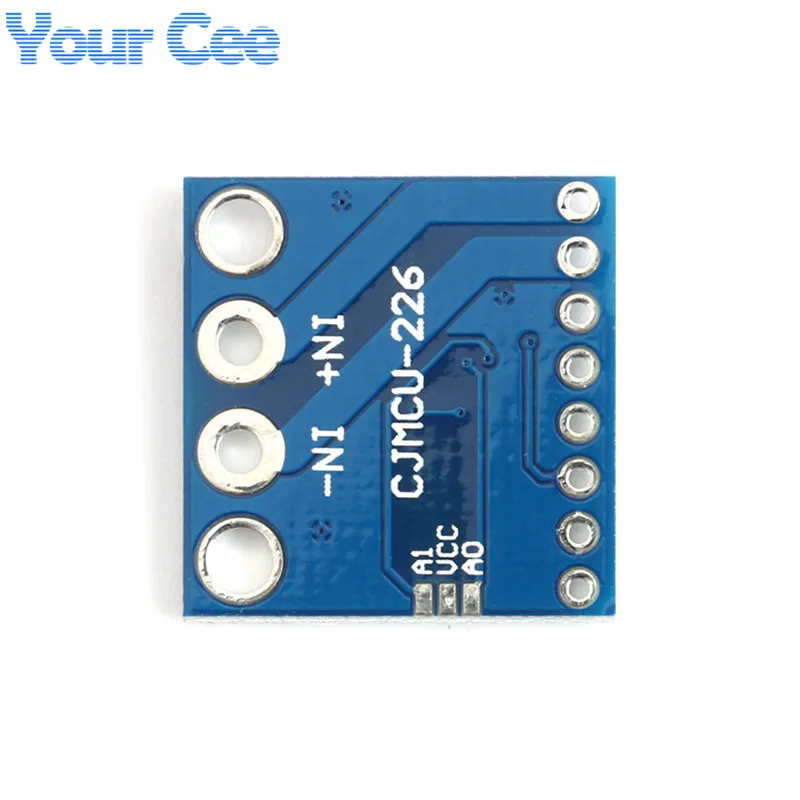

• A0/A1: IIC адресная линия
• IN +/IN-: неинвертирующий аналоговый вход, инвертирующий аналоговый вход
