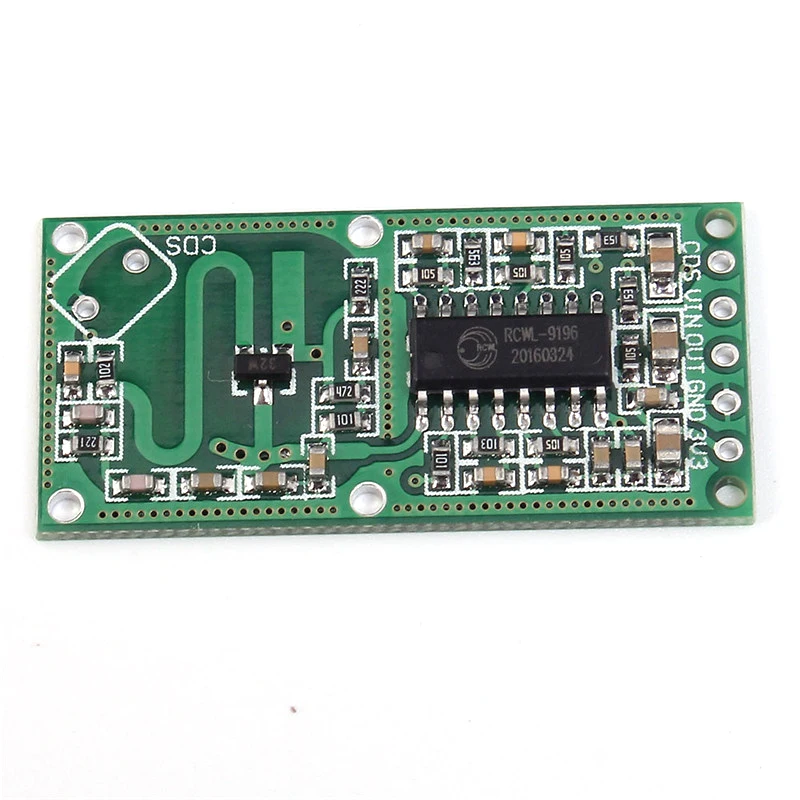

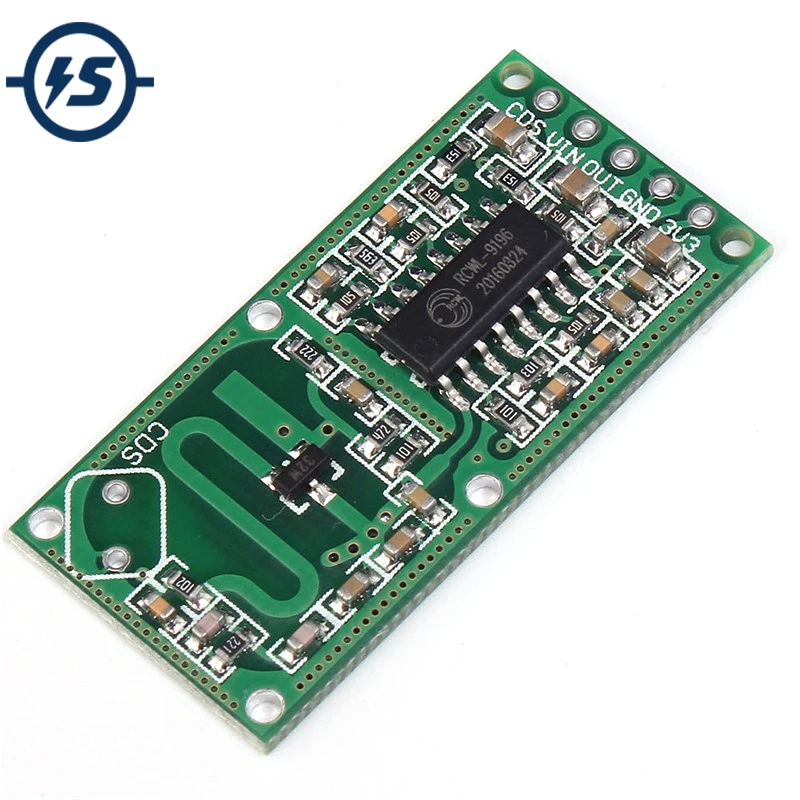

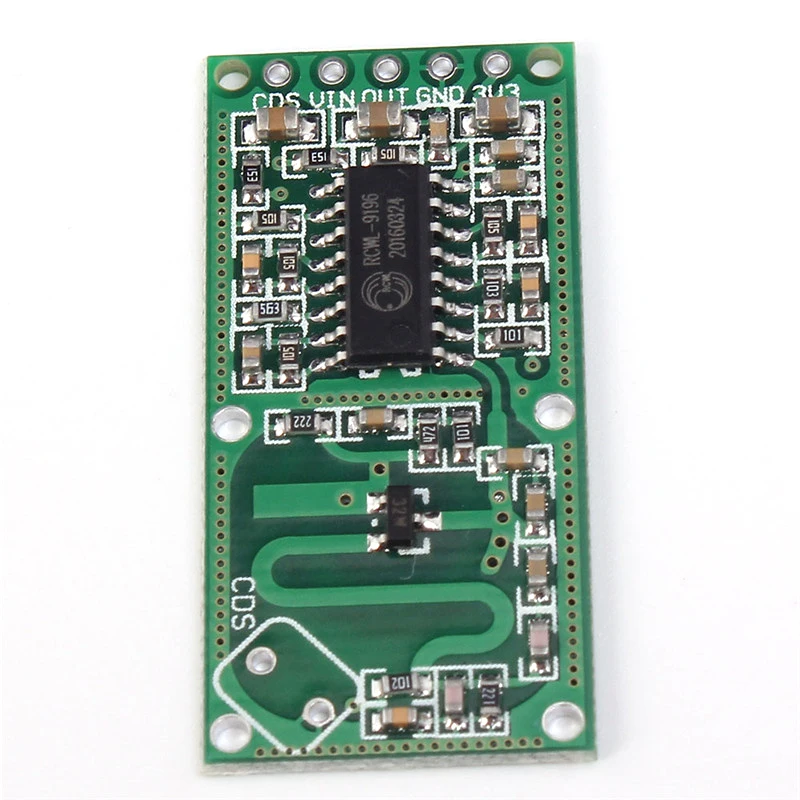

100 шт./лот микроволновый радар датчик индукционный модуль переключателя

Информация о продукте:

1. Рабочее напряжение: 4-28 в
2. Рабочий ток: 2.8ма (Типичный); 3ма (макс.)
3. Расстояние обнаружения: 5-9 м
4. Мощность передачи: 20 МВт (Типичный);30 мВт (макс.)
5. Выходное напряжение: 3,2-3,4 V
6. Выходное напряжение, мощность вождения: 100 мА
7. Триггер: Повторный триггер
8. Низкий уровень управления выходом: 0 В
9. Выход Управление высокий уровень: 3,3 V
10. Рабочая температура:-20 ~ 80 градусов Цельсия
11. Температура хранения:-40 ~ 100 Цельсия

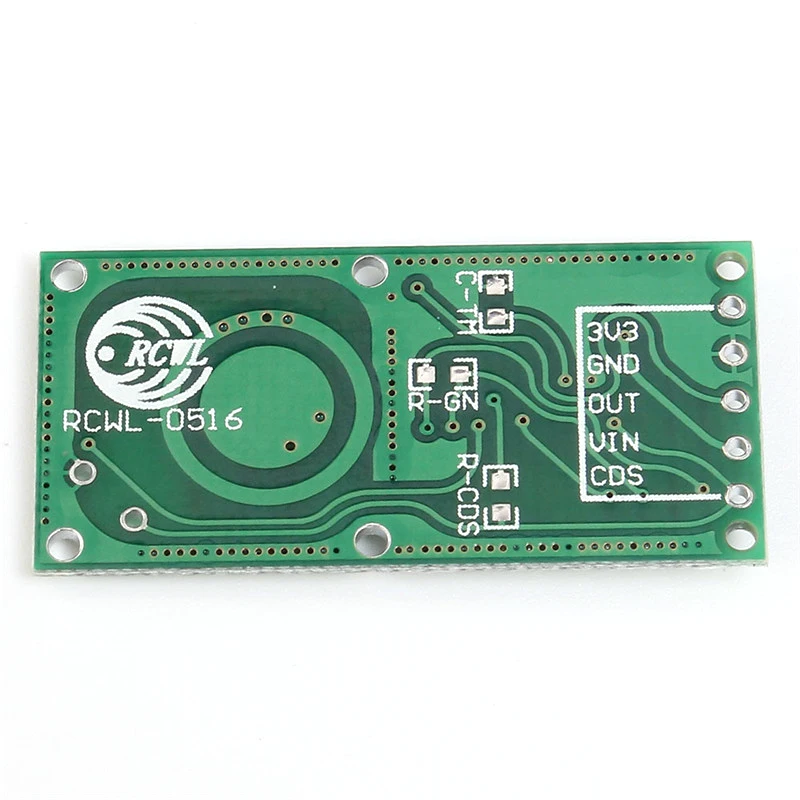

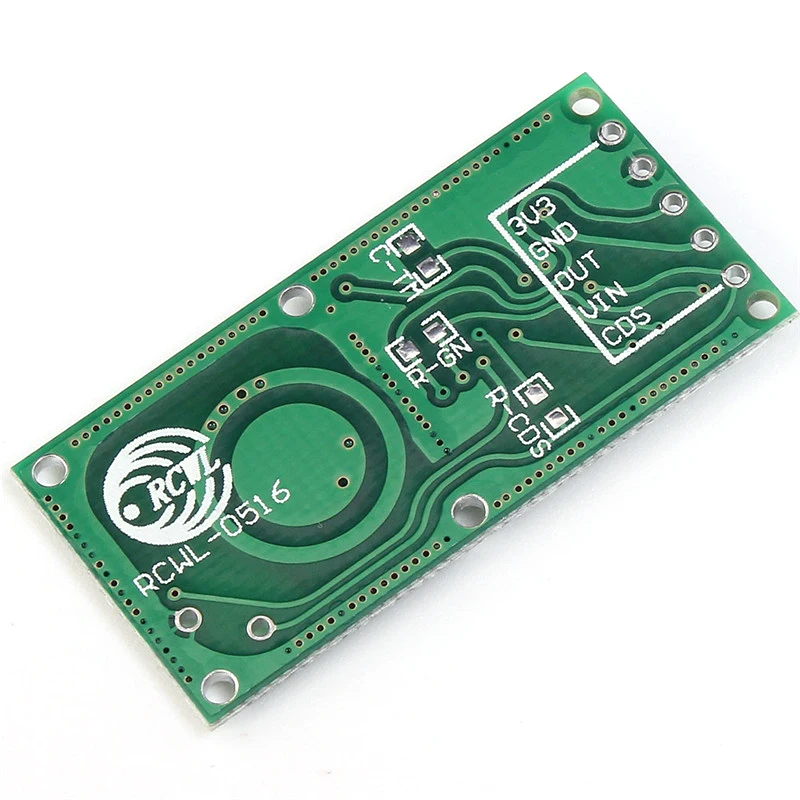

Введение регулировочной части:

1.C-TM
Настройка времени повторного запуска, время запуска по умолчанию составляет 2 с; Увеличение емкости конденсатора увеличит время повторного запуска; И фактическое время подсчета триггера может работать как показано ниже:
Stick конденсатор с алюминиевой крышкой на C-TM, тест 9196 3-контактный частоты F, повторите время срабатывания T =(1/f)* 32768

2.R-GN
Регулировка расстояния обнаружения; Соединение с резистором и расстояние обнаружения будет короче; Если не подключить, расстояние обнаружения составляет 7 м; Если соединение с резистором 1 м ом, расстояние обнаружения составляет 5 м

3.R-CDS
Внутренний VCC параллельное соединение с внутренней длиной 1 м Ом резистор для компакт-дисков pin (то есть 196 9-контактный разъем) R-CDS, компакт-дисков соединяется с фоторезистор, можно закрыть функция обнаружения в темное время суток

Определение типа:

Обратите внимание:

1. Справа впереди индукционной стороны не должно быть металла, чтобы блокировать
2. Передняя/задняя сторона должна иметь пространство более 1 см
3. Модуль и несущая установка
