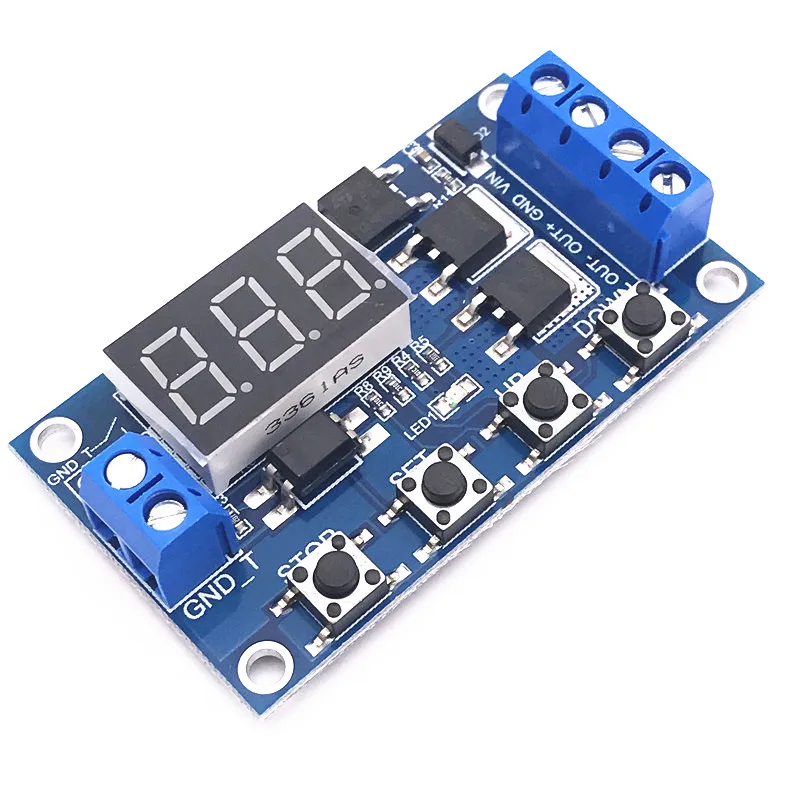

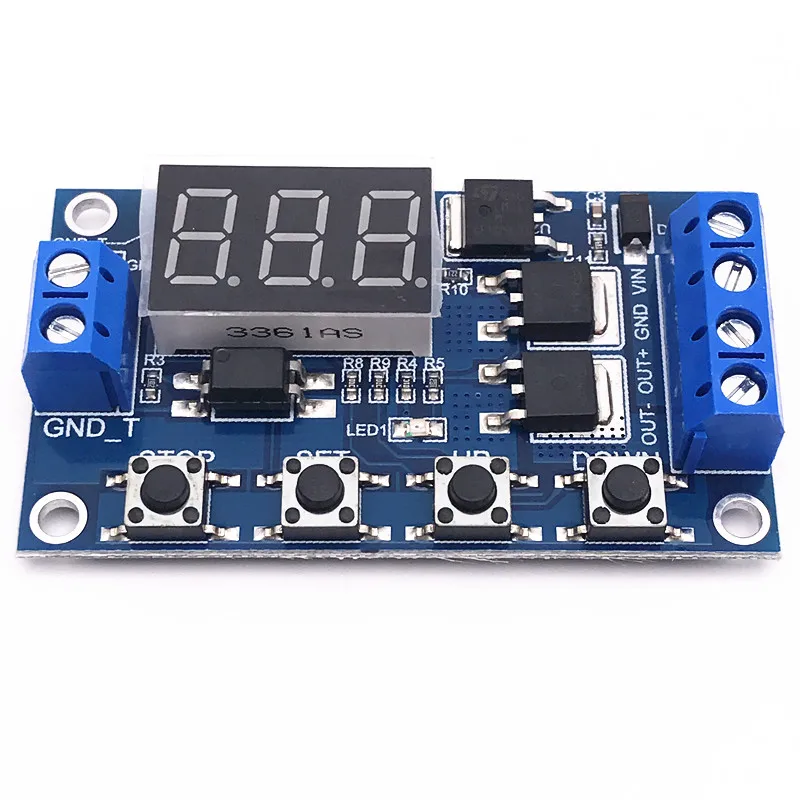

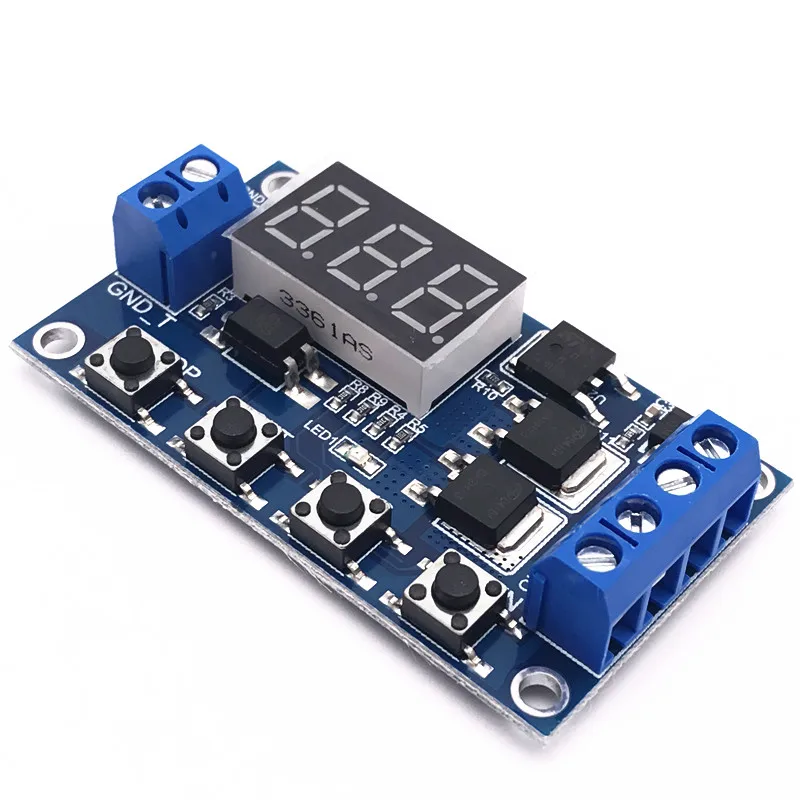

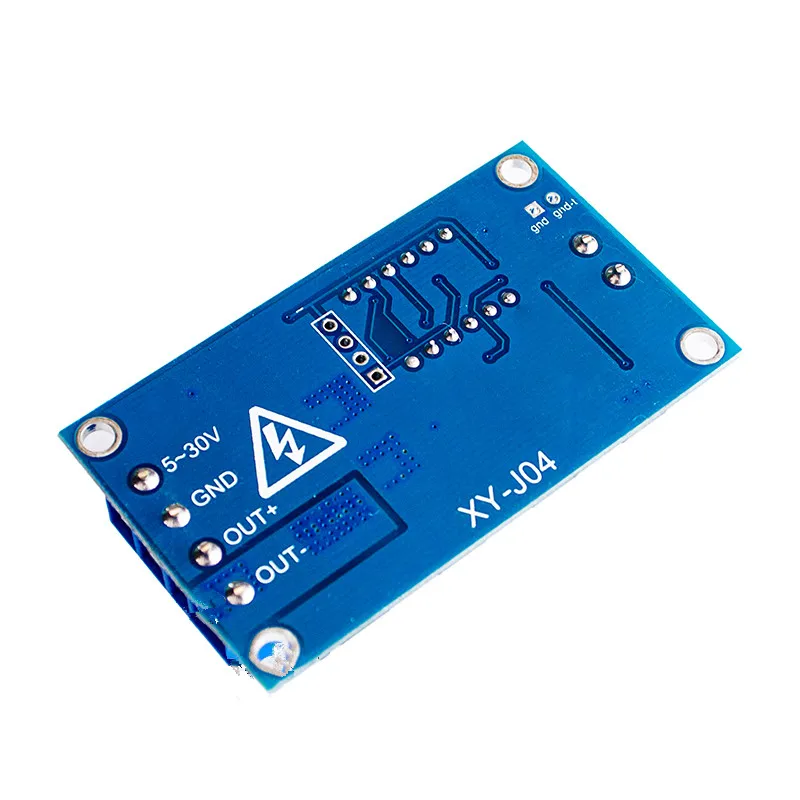

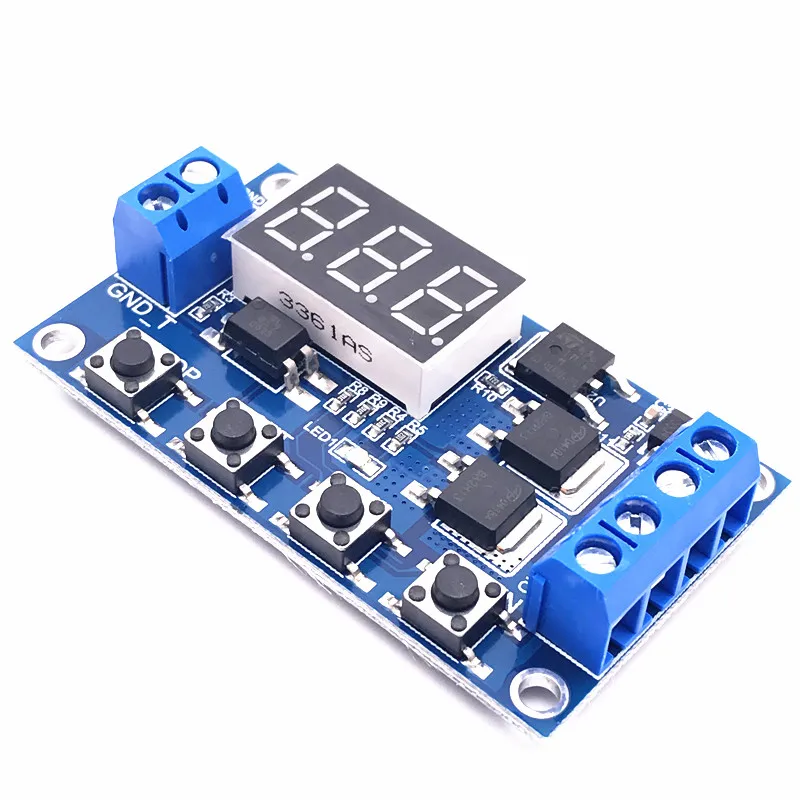

Цикл запуска с задержкой времени коммутационная схема двойной MOS плата

Цикл запуска времени задержки переключатель цепи двойной MOS трубки плата управления вместо релейного модуля 12 24 В

0,1 секунд (мин) ~ 999 мин (макс) Непрерывная Настройка

Этот продукт прост и прост в использовании, мощный, но пожалуйста, покупатели в деталях, чтобы увидеть инструкции по эксплуатации этого продукта, очень практичные продукты.

Характеристики и использование модуля:

1. Достичь высокой частоты и частых поломок цепи и неограниченное количество переключателей.

2. Процесс прерывания не производит шума, никакой электрической искры и никаких электромагнитных помех.

3. Срок службы дольше, чем обычно используемое электромагнитное реле.

4. Двойной MOS параллельный активный выход, низкое внутреннее сопротивление, больший ток и сильная мощность. 15A и 400 Вт при комнатной температуре удовлетворяют потребности большинства устройств.

5. Часто используется для управления двигателем, светильник, светодиодный светильник, ремень, двигатель постоянного тока, микронасос, электромагнитный клапан и так далее. Через этот модуль, он может легко управлять этим оборудованием, очень удобно.

Модуль основные характеристики:

1. Широкое напряжение работы (5 ~ 36 В), большинство оборудования может быть использовано, очень удобно.

2. Интерфейс четкий и простой, мощный, легко понять, почти отвечает всем вашим потребностям.

3., есть одна кнопка аварийной остановки (стоп-ключ), с защитой обратного подключения, обратное соединение без горения.

4. Увеличенный режим сна, включение без работы через 5 минут, автоматическое выключение монитора.

Пробуждение любой клавишей;

5., вы можете установить различные параметры OP, CL и LOP, которые независимы друг от друга.

6. Все заданные параметры автоматически сохраняют мощность.

Модель работы:

Режим P1: после срабатывания сигнала Реле проводит время OP, а затем отключается; во время OP выполняются следующие операции.

P1.1: Неправильный Запуск сигнала

P1.2: сигнал срабатывает снова

P1.3: сигнал срабатывает снова, реле отключено, и таймер остановлен.

P-2: для запуска сигнала Реле отключает время CL, реле проводит время OP, и после завершения таймера реле отключается.

P3.1: после срабатывания триггерного сигнала Реле открывается время оп, реле отключает время CL, а затем циркулирует вышеуказанное действие, реле дает снова сигнал, реле отключено и время остановлено; время цикла (LOP) можно установить;

P3.2: после включения питания, нет необходимости запускать сигнал, реле может привести к срочному времени, реле отключает время CL, циркулирует вышеуказанные действия, и количество циклов (LOP) можно установить.

P-4: если сигнал имеет сигнал триггера, время ноль, реле остается открытым; Когда сигнал исчезает, реле разбивается после времени OP; в течение времени сигнал повторяется и время нулевое;

Параметры продукта:

1: Рабочее напряжение: 5 В-36 В постоянного тока;

2: триггер источника сигнала: триггер высокий уровень (DC 3,0 V-24 V) сигнала и система не делиться соприкосновения для того, чтобы улучшить способность анти-помех системы.

3: Выходная способность: DC 5v--36в, постоянный ток 15А при комнатной температуре, мощность 400 Вт! При условии дополнительного тепловыделения максимальный ток может достигать 30А.

4: Статический ток: 15 мА

5: Срок службы: бесконечный переключатель; Рабочая температура:-40-85 C; Размер: 6,0*3,4*1,2 см

6: с изоляцией оптопары, повышают способность анти-помех, печатные платы промышленного класса, устанавливают параметры после отключения питания НАВСЕГДА память.

Обратите особое внимание на:

Модуль работает на активном электрифицированном выходе, а Выходная клемма (сторона нагрузки) напряжения равна входному напряжению (DC 5V--36V).

«DC +» и «нагрузка» +» сами по себе являются внутренними короткими соединениями, но DC-и «нагрузка»-«полюсы не могут быть короткими соединены во время использования, В противном случае нагрузка не будет контролироваться, чтобы открыть и выключить, что эквивалентно нагрузке, которая постоянно.

Временной диапазон

0,1 секунд (мин) ~ 999 мин (макс) Непрерывная Настройка

Как выбрать временной диапазон:

После установки значений параметров в интерфейсе выбора режима выберите временной диапазон коротким нажатием кнопки STOP.

XXX. Десятичная точка в бит, временной диапазон: 1 секунда ~ 999 сек.

XX. X Десятичная точка в десяти местах, временной диапазон: 0,1 секунд ~ 99,9 секунд.

X.X.X. точка после запятой яркая. Диапазон времени составляет 1 минут ~ 999 минут.

Например, если вы хотите установить OP до 3,2 секунд, переместите точку после запятой на десять бит, и цифровая трубка отображает 3,2.

Описание параметров: Время выполнения OP, время отключения CL, число цикла LOP (от 1 до 999 раз, "---" представляет бесконечный цикл).

Эти параметры не зависят друг от друга, но каждый образец делится этими параметрами, например, в P1.1 установка времени пропуска OP составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем ОП будет 5 секунд, когда соответствующие параметры будут установлены в P1.2;

На основном Интерфейсе (display 000), короткое нажатие кнопки SET будет отображать OP (CL, LOP) и соответствующее время XXX;

Если в образце есть только OP (например, mode P1.1, P1.2, P1.3), то клавиша короткого набора будет отображать только OP и соответствующее время.

Если в образце есть OP, CL и LOP (например, режим P3.1, P3.2), короткое нажатие клавиши SET будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующие сроки;

После настройки режима вы можете легко просматривать параметры, заданные в текущем режиме, коротким нажатием клавиши set в основном интерфейсе, что очень удобно.

Как установить параметры

1. Сначала Определите режим работы реле.

2. В соответствии с режимом работы реле, когда основной интерфейс находится на основном интерфейсе, он будет мерцать текущий режим работы (режим P1.1 по умолчанию), а затем Войдите в основной интерфейс, и "долгое нажатие кнопки" в интерфейс выбора режима через 2 секунды, И выберите режим для установки коротким нажатием кнопок вверх и вниз (P1.1 ~ P-4).

3. после выбора режима для настройки (например, P3.2) Установите соответствующие параметры клавишей set, параметры, которые будут установлены, будут мерцать (время проводимости OP, время прерывания CL, LOP cycle times ("-" для бесконечного цикла), отрегулируйте значения параметров через вверх, вниз, Поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (добавить или уменьшить 1 единицы); Установите хорошее значение параметра, коротким нажатием кнопки стоп, чтобы выбрать положение после запятой, выберите диапазон времени (соответствующее время 0,1 секунд ~ 999 минут); короткое нажатие кнопки SET, Установите следующий параметр текущего режима, процесс тот же.

4. установите параметры выбранного режима, после длительного нажатия кнопки set 2 секунды ослаблено, текущий шаблон набора будет мерцать, а затем вернитесь к основному интерфейсу, установив параметры успешно, очень просто!

Основной интерфейс: реле не работает, состояние дисплея "000" (без запятой), рабочее состояние реле с десятичной точкой, очень ясно!

Интерфейс выбора режима: долгое нажатие кнопки SET для входа, после настройки, долгое нажатие кнопки SET для выхода, возврат к основному интерфейсу, очень просто!

Расширение функции стоп-ключа:

Реле с поддержкой режима:

Реле должно пройти в 1. ON: OP conduction time.

2. Выключение: реле не рекомендуется включать и всегда закрыто.

В основном интерфейсе нажмите кнопку STOP для достижения переключения между включением и выключением. Текущее состояние мигает, а затем возвращается к основному интерфейсу. (эта функция является функцией аварийной остановки, один ключ отключает закрытое реле).

Сон узор:

1. C-P режим сна: пять минут, без работы, цифровая трубка автоматического закрытия дисплея, нормальная работа программы;

2. O-d обычный режим: цифровая трубка всегда открывается и отображается.

Нажмите кнопку стоп в течение 2 секунд, чтобы уменьшить C-P и о-Д статус.
