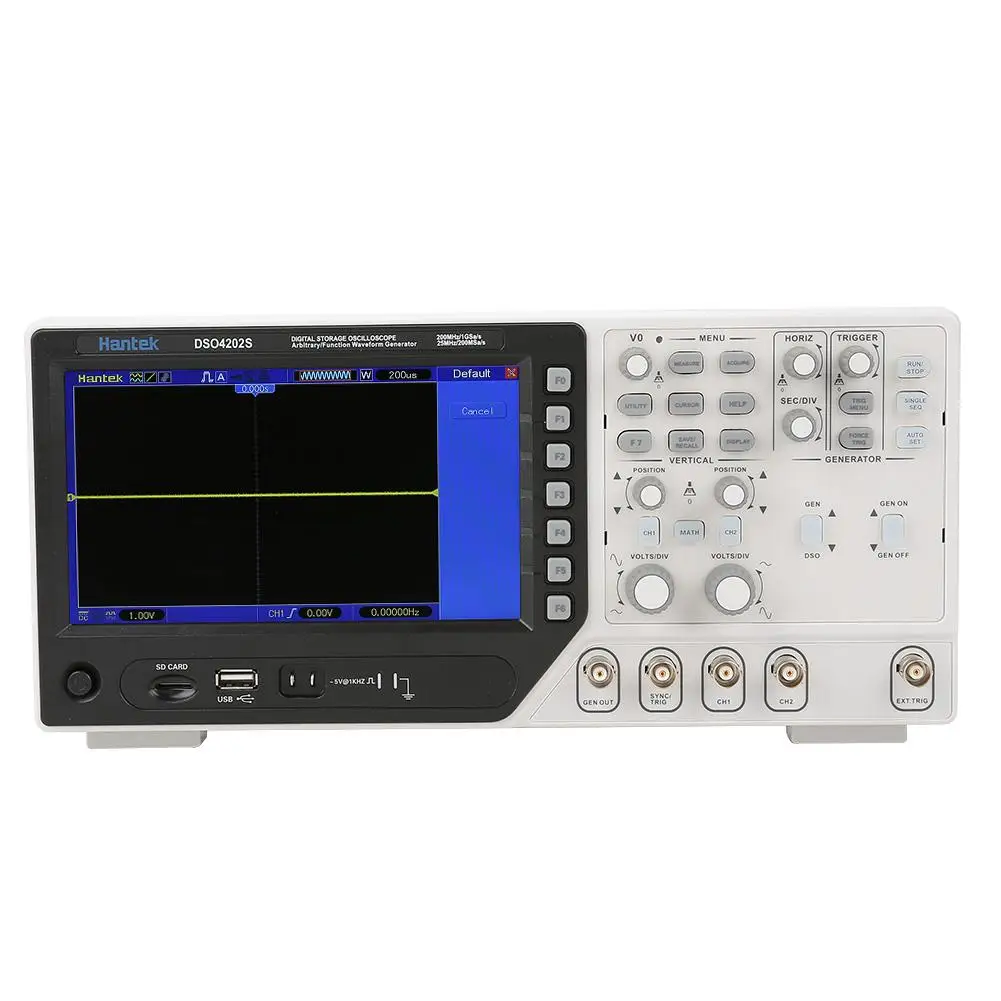

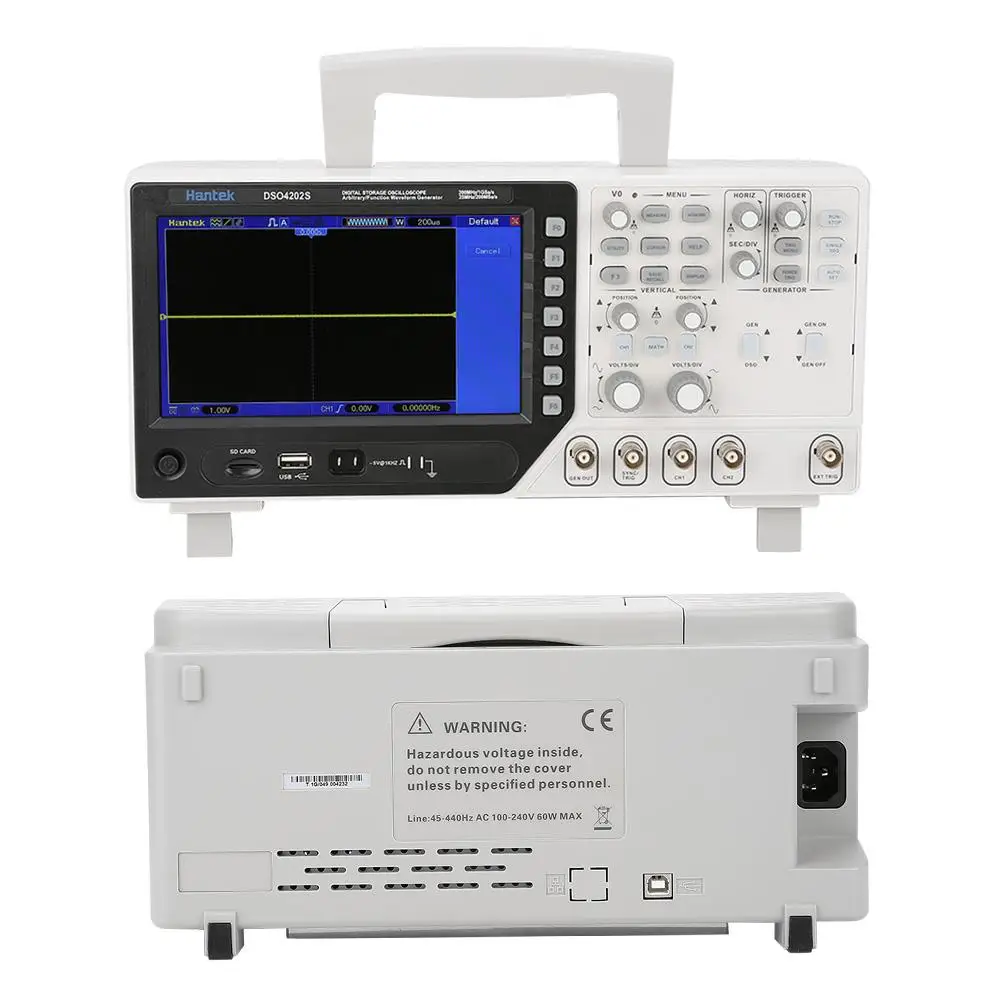

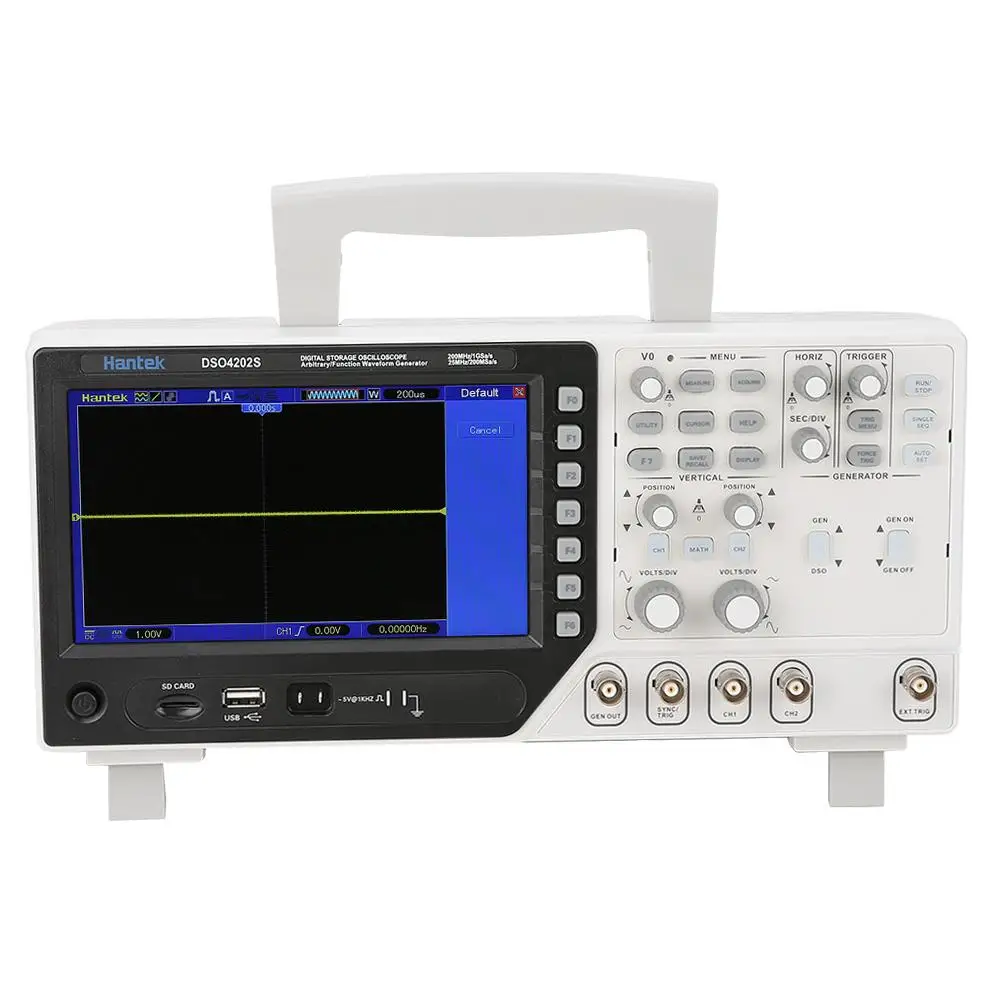

Hantek DSO4202S 2 в 1 цифровой осциллограф 2CH 200 МГц + 25 м генератор сигналов AC100-240V

Особенности:

1. 2 канальный цифровой осциллограф + произвольный/Функция генератор сигналов + Синхронизация сигнала + внешний триггер.

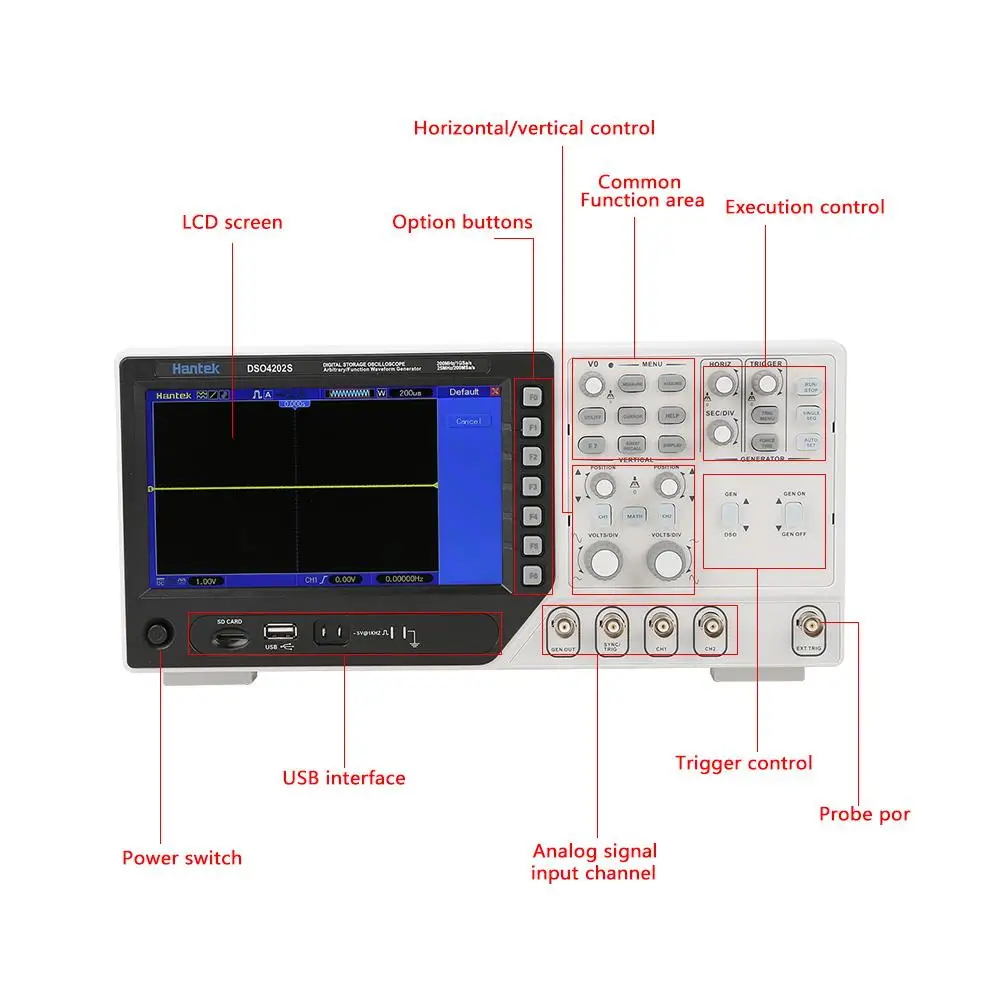

2. Ключи для осциллографа и генератора сигналов разделены для удобства одновременной работы.

3. Большой и четкий дисплей (7 дюймов 64K цветной ЖК-экран, разрешение до 800x480), более четкий и волноводный.

4. Осциллограф: частота образцов 1GSa/s, полоса пропускания 200 МГц, более 20 видов функций автоматического измерения.

5. Мощная функция триггера: край, видео, пульс, наклон, с течением времени, альтернатива.

6. Произвольный/функциональный генератор сигналов: 25 МГц, разрешение 12 бит, DDS 200 МГц, произвольная волна/квадратная волна/Синусоидальная волна/трапециевидная волна/импульсная волна/DC, легко имитирует преобразователь.

7. Интегрирован с usb-хостом, поддерживает usb-накопитель, USB интерфейс/sd-карта обновления системы.

Спецификация:

Бренд	Hantek
Модель	DSO4202S
Напряжение	100-240 В переменного тока
Тип штекера	Штепсельная Вилка европейского стандарта, штепсельная вилка американского стандарта (Опционально)
Осциллограф
Частота дискретизации	Диапазон дискретизации: 1GSa/s
	Эквивалентная частота образцов: 25GSa/s
Приобретение режимов
Обычный	Обычные данные только в том случае,
Обнаружения	Высокочастотный и randon glith захват
Средний	Wavefom средняя, выбор 4,8,16,32, 64128
Вход
Вход муфта	AC, DC, GND
Inpit Impendance	1MΩ ± 2%, 20pF ± 3pF
Затухания зонда	1X, 10X
Поддерживаемый коэффициент затухания зонда	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	CAT I и CAT II: 300VRMS (зонд 10X)
	CAT III: 150VRMS (зонд 1X)
	Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 В переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, повреждение осциллограф может произойти.
По горизонтали
Образец диапазон скорости цифрового потока	1GS/s
Сигналов интерполяции	(Sin x)/x
Запись Длина	40K
Диапазон сек/Див	2ns/div до 40s/div
Частота дискретизации и	± 50ppm (в течение любого ≥ 1ms интервала времени)
Точность задержки времени
Диапазон местоположения	2ns/div до 8ns/div; (-8div x s/div) до 20 мс;
Точность измерения времени (Полная полоса пропускания)	Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm x Чтение/0.6ns); &;16 средних значений: ± (1 интервал образца + 100ppm x Чтение + 0.4ns); Интервал образца = s/div / 200
Вертикальный
Вертикальный Разрешение	8-бит, все каналы в выборку одновременно
Диапазон местоположения	2 мВ/деление до 10V/div
Пропускная способность	200 МГц
Время подъема на BNC (Типичный)	1.8ns
Офсетная печать диапазон	2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 1V 500mV/div до 2V/div, ± 40V 5V/div до 10V/div, ± с алюминиевой крышкой, 50В
Математика	+, -, *, /, FFT
БПФ	: Hanning, Flatop, Rectamgular, Bartlett, Blackman
	1024 образец точка
Предел пропускной способности	20 МГц
Низкочастотная характеристика (-3 дБ)	≤ 10 Гц на BNC
DC усиления точность	± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/Див
	± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Точность измерения постоянного тока, Средний режим приобретения	При вертикальном смещении и N ≥ 16.± (3% x Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше; При отсутствии вертикального смещения и N≥ 16: ± (3% x (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div); добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 10 В/Див
Повторяемость измерений вольт, средний режим сбора	Вольт между любыми двумя средними ≥ 16 волноводами, приобретенными при одинаковой настройке и условиях окружающей среды
Триггер Системы
Тип триггера	Края, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, линия переменного тока
Режимы ожидания	Авто, нормальный, одиночный
Муфта Тип	DC, AC, шумоподавление, HF отклонение, LF отклонение
Чувствительность триггера (Тип триггера кромки)	DC(CH1,CH2)
	1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full
	DC(EXT)
	200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц
	DC(EXT/5)
	1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц
	AC: ослабляет сигналы ниже 10 Гц
	Отклонение ВЧ: ослабляет сигналы выше 80 кГц
	LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц
Триггер диапазон уровня	CH1/CH2: ± 8 делений от центра экрана
	EXT: ± 1,2 V
	EXT/5:± 6В
Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns	CH1/CH2: 0.2div x Вольт/div в пределах ± 4 деления от центра экрана
	EXT: ± (6% настроек + 40мв)
	EXT/5: ± (6% настроек + 200 мВ)
Установите уровень до 50% (Типичный)	Работает с входными сигналами ≥ 50 Гц
Видео вспышка триггера
Видео вспышка триггера Тип	CH1, CH2: -амплитуда 2 делений
	EXT: 400mV
	EXT/5: 2 в
Форматы сигналов и частоты поля, тип триггера видео	Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии
Выравнивание диапазон	100ns ~ 10s
Импульсный Ширина триггер
Режим триггера ширины импульса	Триггер, когда (< , &;, =, или нет =); Положительный пульс или отрицательный пульс
Импульсная ширина триггера	Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса
Импульсный Ширина диапазон	20ns ~ 10s
Склон
Наклон режим запуска	Триггер, когда (< , &; , =, или нет =); Положительный наклон или отрицательный наклон
Наклон ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда наклон сигнала равен установленному наклону
	Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону
	Меньше, чем: Триггеры осциллографа, когда сигнал наклон меньше установленного на танкетке
	Больше, чем: осциллограф срабатывает, когда наклон формы волны больше установленного уклона
Временной диапазон	20ns ~ 10s
Триггерный триггер
Со временем режим	Поднимающаяся кромка или опускающаяся кромка
Временной диапазон	20ns ~ 10s
Альтернативные триггер
Триггер на CH1	Внутренний триггер: кромка, ширина импульса, видео, наклон
Триггер на CH2	Внутренний триггер: кромка, ширина импульса, видео, наклон
Триггер счетчик частоты
Считывания Разрешение	6 цифр
Точность (типичная)	± 30ppm (включая все Частотные ошибки и ± 1 погрешность)
Частотный диапазон	AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания
Источник сигнала	Ширина импульса или кромки режима запуска: все доступные источники триггера
	Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено
	Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, такие как узкие импульсы в пульсе PWM, если установлен режим <и ширина установлена в относительно небольшое время
	Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности
	Режим запуска видео: счетчик частоты не работает
Мера
Измерение курсора	Разница напряжения между курсорами: в
	Разница во времени между курсорами: T
	Обозначение T in (1/ T)
Авто measuerment	Частота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения
	+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность,-обязанность, Vbase, Vtop, Vmid
	Вамп, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH
	FRF, FFR, LRR, LRF, LFR, LFF
Источник сигнала режим
Сигналов сопротивление	DC-25MHz
Частота дискретизации	200mhzdds
Выход сигнала	Произвольная волна/квадратная волна/Синусоидальная волна/трапециевидная волна/импульсная волна/постоянный ток
Частота Разрешение	0.1%
Сигналов глубины	2KSa
Вертикальный Разрешение	12bit
Стабильность частоты	<30ppm
Сигналов диапазон	-3,5 V ~ + 3,5 V
Выход сопротивление	50Ω
Выход ток	50mA Ipeak = 50mA
Системы BW	Натяжной канат длиной 25 м
Коэффициент гармонических искажений	-50dBc(1 кГц), -40dBc(10 кГц)
Дисплей
Дисплей Тип	7 дюймов 64K цветной TFT (диагональный жидкий кристалл)
Дисплей Разрешение	800 горизонтальных 480 вертикальных пикселей
Дисплей контраст	Регулируемый (16 зубчатых колес) с индикатором хода
Зонд компенсатор Выход
Выходное напряжение (типичное)	Около 5Vpp в ≥ 1MΩ нагрузки
Частота (типичная)	1 кГц
Питание
Поставка Напряжение	100-120VACRMS(± 10%), 45 Гц до 440 Гц, CAT II
	120-240VACRMS(± 10%), 45 Гц до 66 Гц, CAT II
Мощность потребления	<30W
Предохранитель	2A, рейтинг, 250V
На окружающую среду
Температура	Работа: 32 ℉ до 122 ℉ (0 ℃ до 50 ℃)
	Нерабочий: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃)
Метод охлаждения	Конвекционная печь
Влажность	+ 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% относительной влажности
	106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность
Высота над уровнем моря	Рабочий режим: ниже 3000 м (10000 футов)
	Неработоспособность: ниже 15000 м (50000 футов)
Механические часы
Размеры	385x200x245 мм/15.1x7,9X9.6in
Посылка Вес	3027 г/106,8 унций

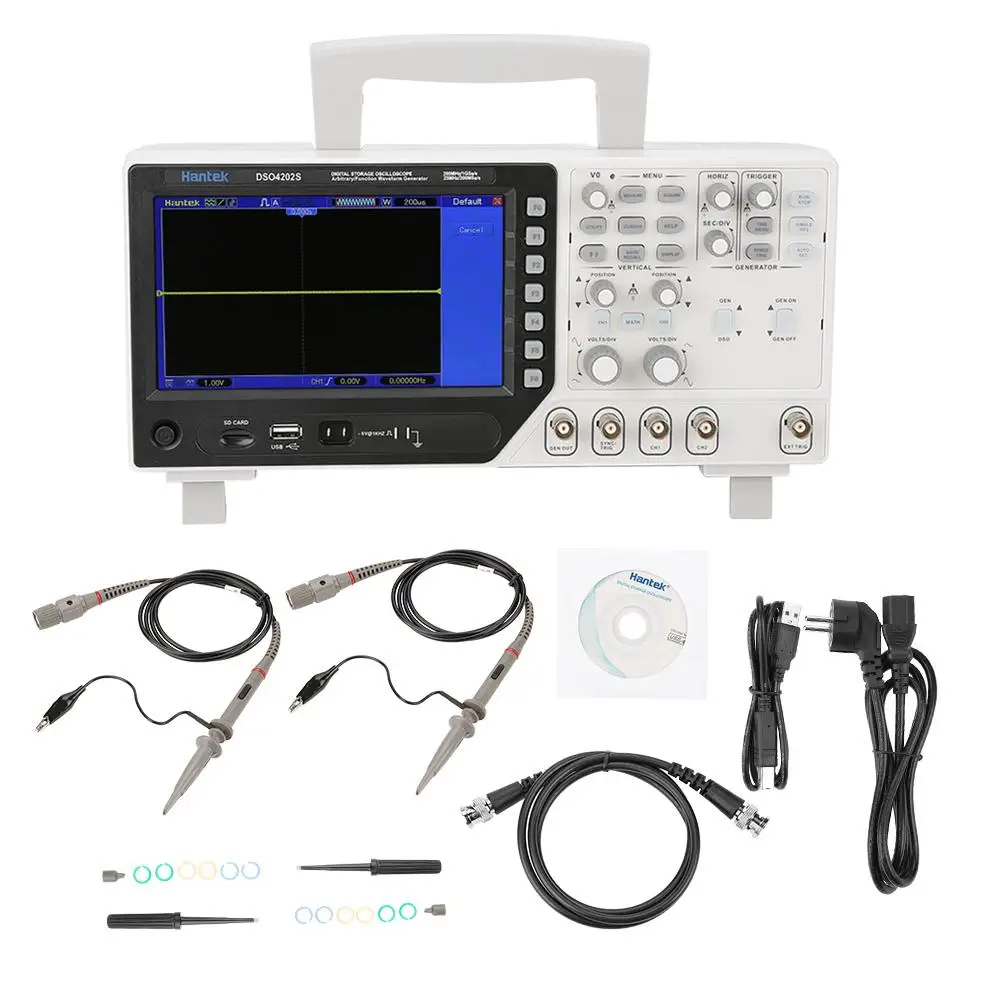

Посылка список:

1 * осциллограф

1 * кабель BNCКабель

1 * CD-плеер

1 * USB кабель

1 * Разъем

2 * Зонд высокого напряжения

2 * ручка для калибровки

2 * крышка

12 * идентификационное кольцо

Примечание: Пожалуйста, обратите внимание, если вам нужен какой-либо адаптер.
