32 битная плата контроллера BIGTREETECH SKR V1.3 для 3D принтера с ЖК экраном 12864 дюйма TMC2208

---







32 бит СКР материнская плата

Почему стоит выбрать эту доску?

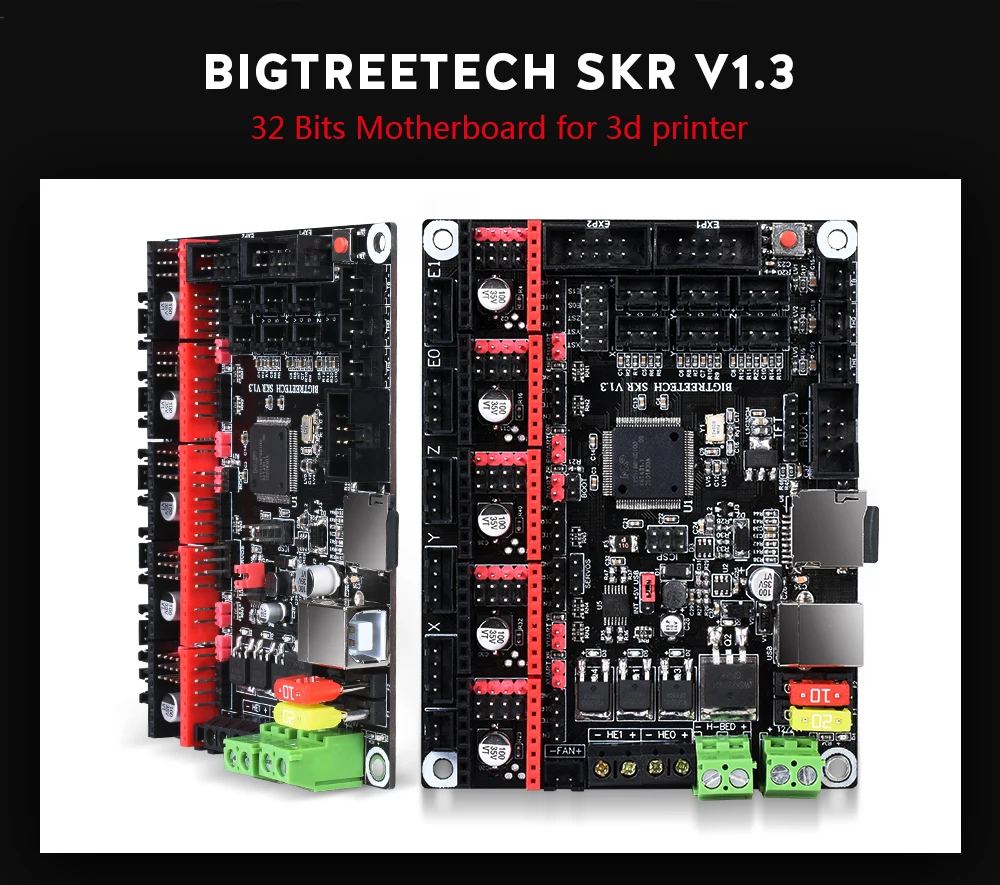

Материнская плата BIGTREETECH SKR V1.3-это последняя обновленная версия, основанная на SKR V1.1 ShenZhen BigTree Technology CO.,LTD.

Команда запустила экономически эффективный 3D для некоторых проблем на материнских платах на рынке. Основная плата SKR, особенно подходит для небольших и средних принтеров.

Примечание:

1. У нас есть небольшая sd-карта для каждой материнской платы. Имена файлов не могут быть изменены на sd-карте.

2  . Прошивка tf-карты является заводской проверкой прошивки по умолчанию. Если вам нужна другая прошивка, пожалуйста, загрузите ее через веб-сайт с открытым исходным кодом по ссылке ниже.

Https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3

 Прошивка нашей фабрики и веб-сайтов с открытым исходным кодом-экран LCD2004. Если вы покупаете ЖК-комплект 12864 по этой ссылке, пожалуйста, не забудьте изменить прошивку.

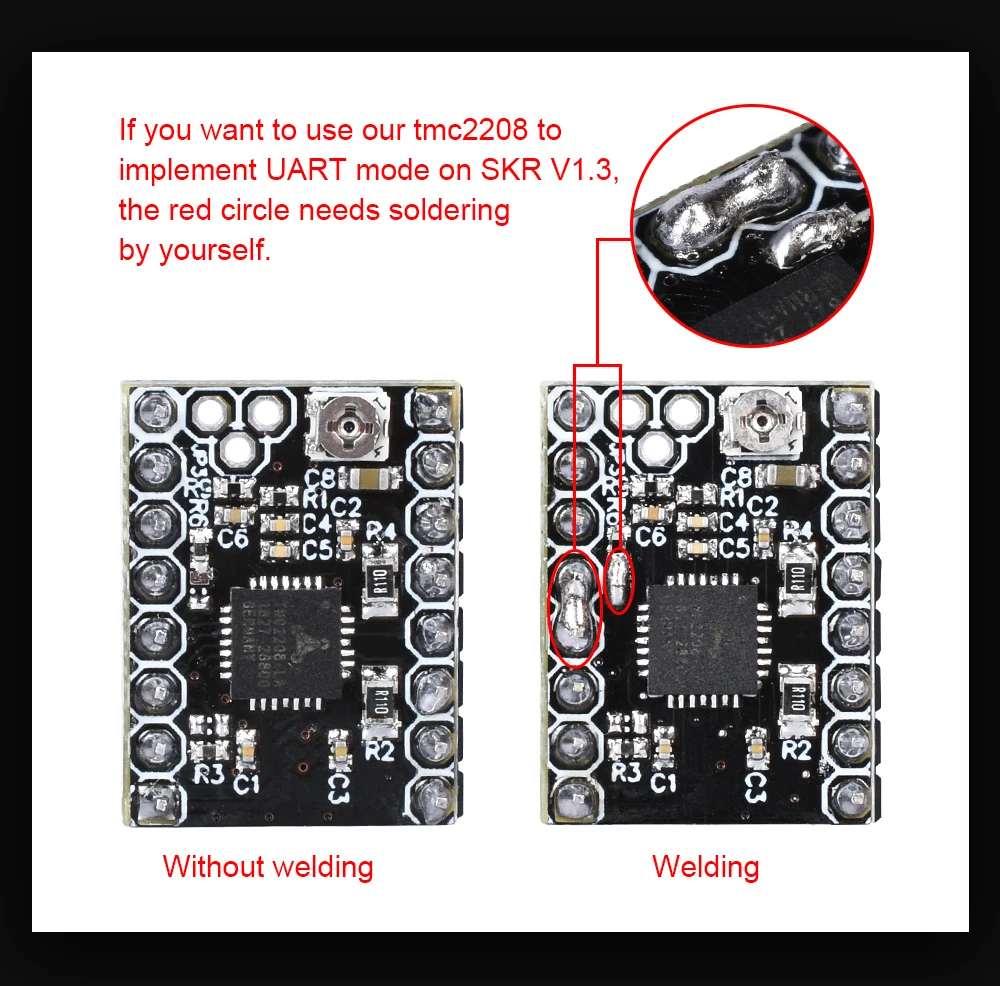

3. Так как jumping cap предварительно установлен как SPI режим по умолчанию, при использовании других драйверов, пожалуйста, повторно вставьте в соответствии с подразделением драйвера.

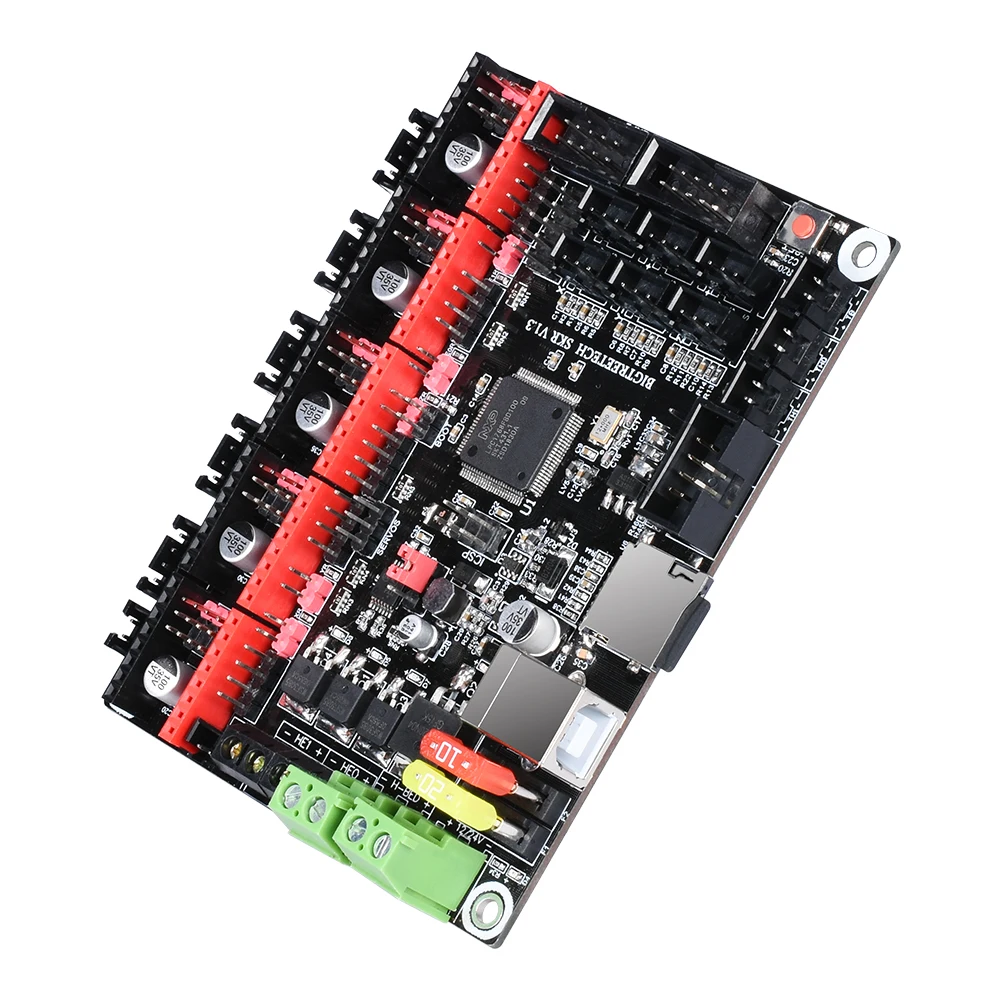

О СКР V1.3

Особенности

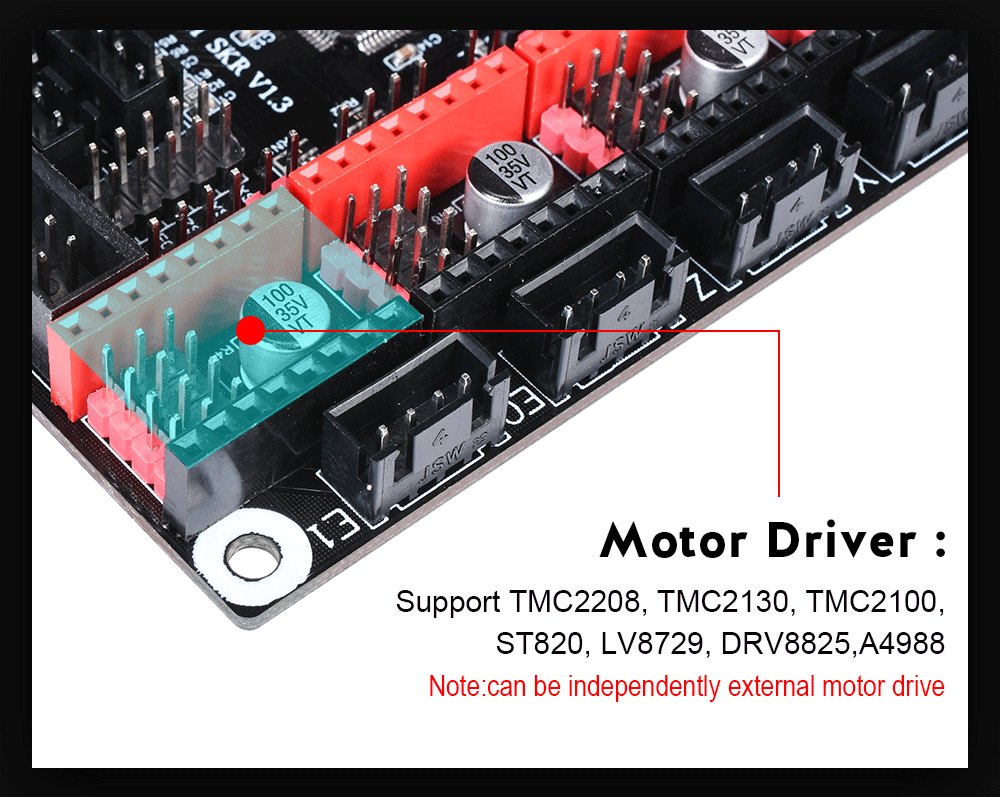

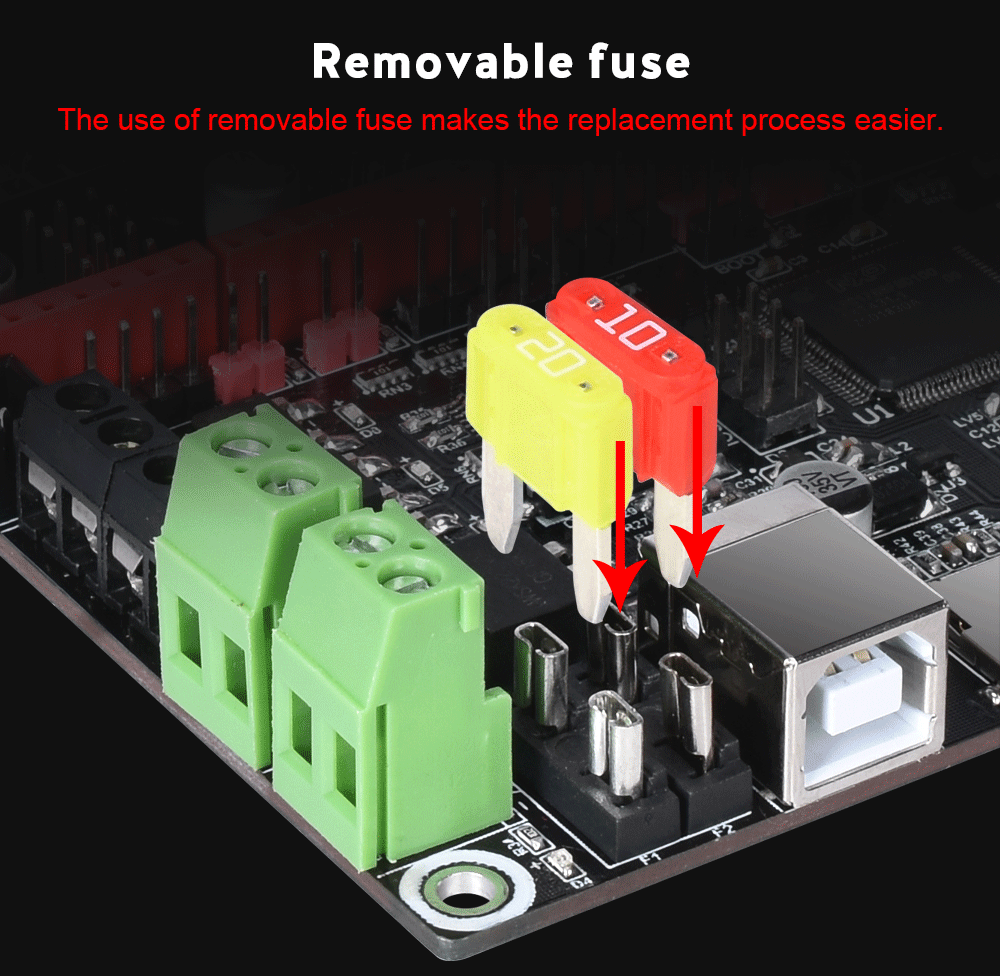

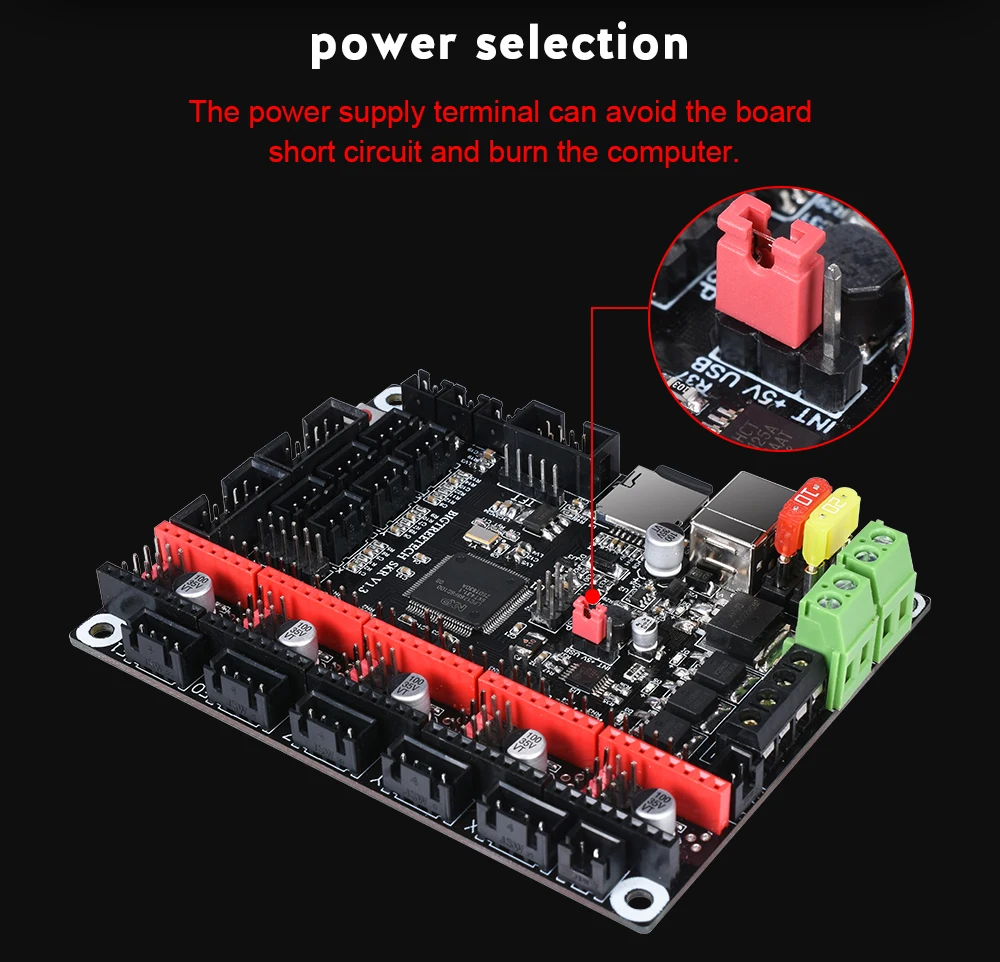

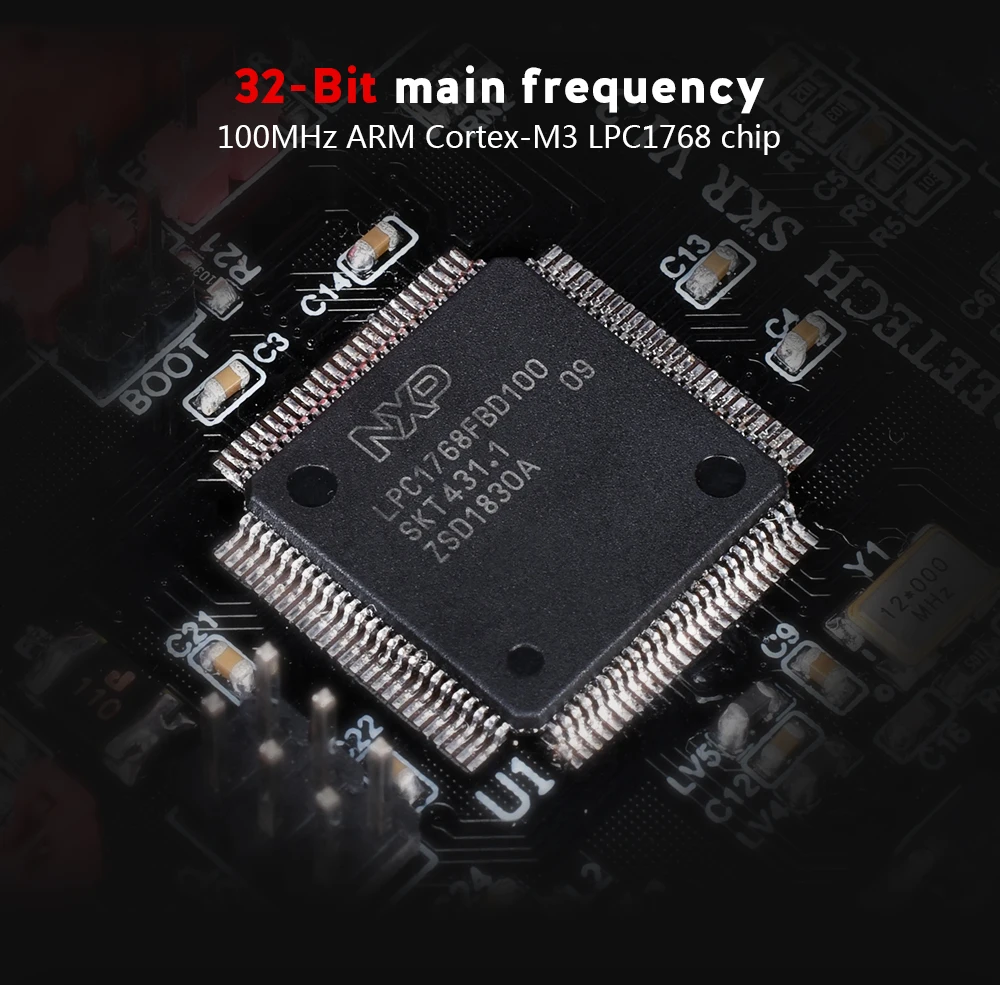

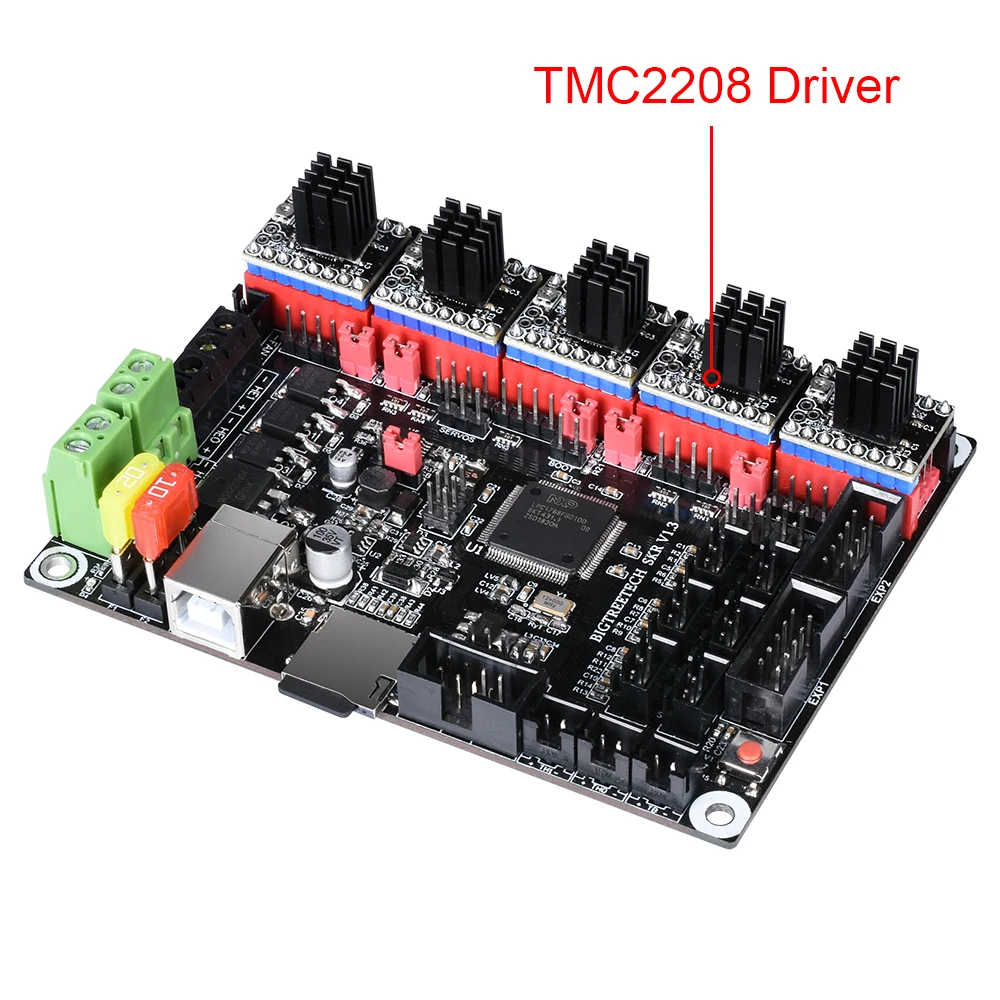

1) используя 32-разрядный основная частота 100 МГц ARM уровень Cortex-M3 серии LPC1768 основной чип управления, производительность была значительно улучшена. 2) Оснащен высокомодульной и открытой прошивкой Marlin2.0 и Smootieware, это удобно для пользователей для самостоятельного и вторичного развития, и может избежать беспокойства о том, чтобы не овладевать основным кодом; 3) Поддержка непрерывной печати при отключении питания, обнаружении разрыва нити, автоматическом отключении после печати и других функций. 4) высокопроизводительная трубка MOSFET, лучший эффект рассеивания тепла; 5) защищены расширенные Портовые службы PWM сигнала для поддержки BL Touch; 6) Используйте дизайн выбора мощности, чтобы отделить источник питания USB от источника питания переключателя, эффективно избегая ситуации, когда порт USB компьютера сгорел из-за короткого замыкания. 7) использование съемного предохранителя облегчает процесс замены Драйвер двигателя: Поддержка TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988, может быть независимо внешний мотор-привод Поддержка режима работы драйвера: TMC2130SPI, TMC2208UART Чем больше деталей, пожалуйста, проверьте нашу спецификацию.

Спецификация SKR V1.3 motherbaord

Https://www.dropbox.com/s/x3cgq7tqbhk2yfd/SKR%20V1.3-Instructions.pdf?dl=0

Более подробная информация о материнской плате Marlin 2,0, пожалуйста, проверьте

 Https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3

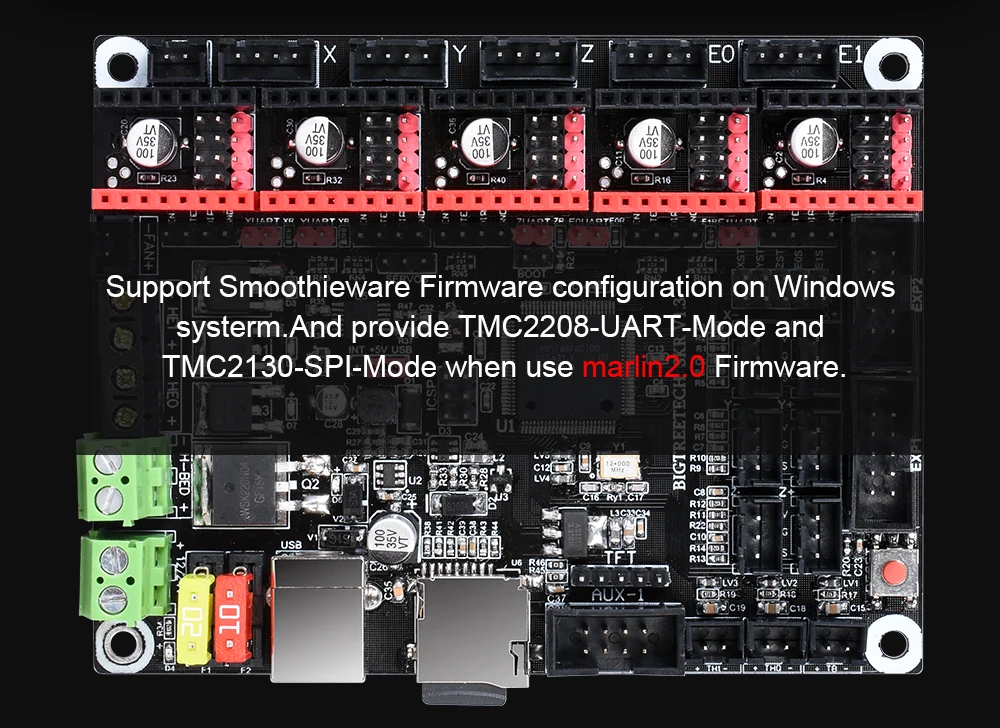

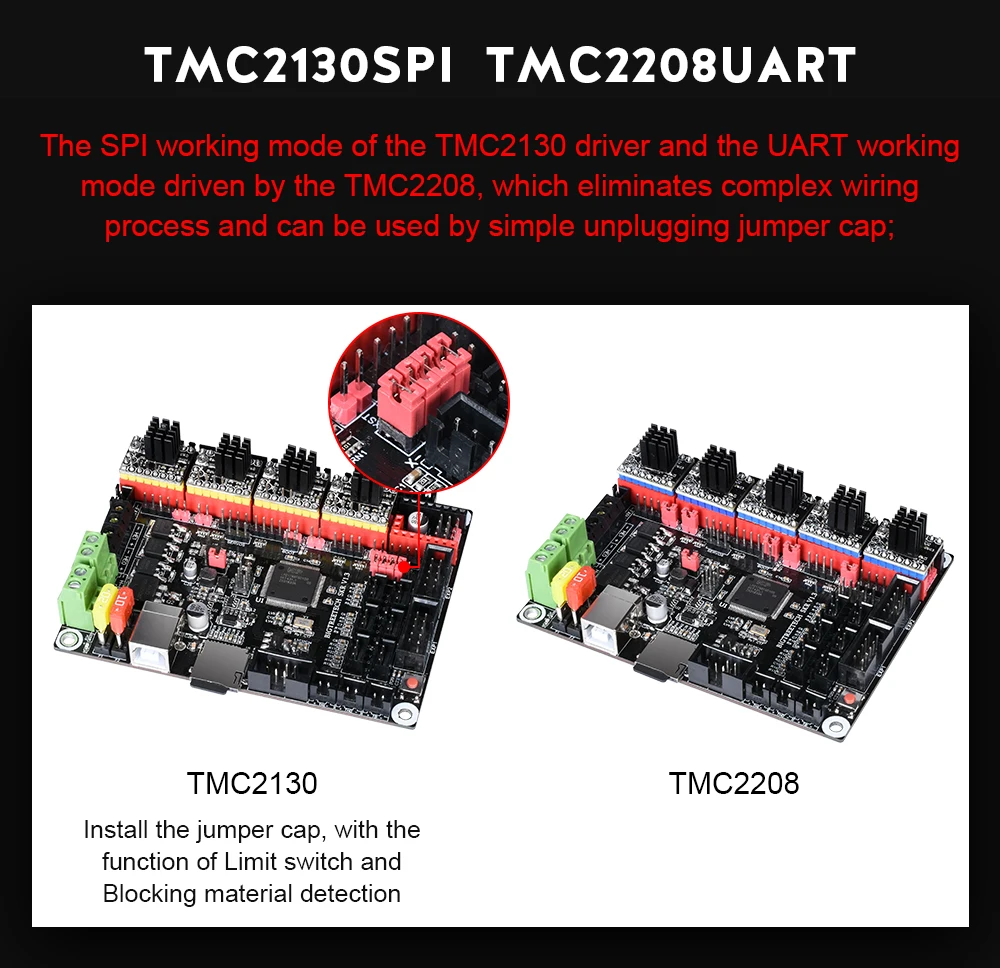

Как связать материнскую плату SKR V1.3 и использовать режим TMC2130 SPI, TMC2208 UART mode Инструкция по модификации прошивки в Marlin.

Https://www.youtube.com/watch?v=oaXfXkPYHpw&feature=youtu.be

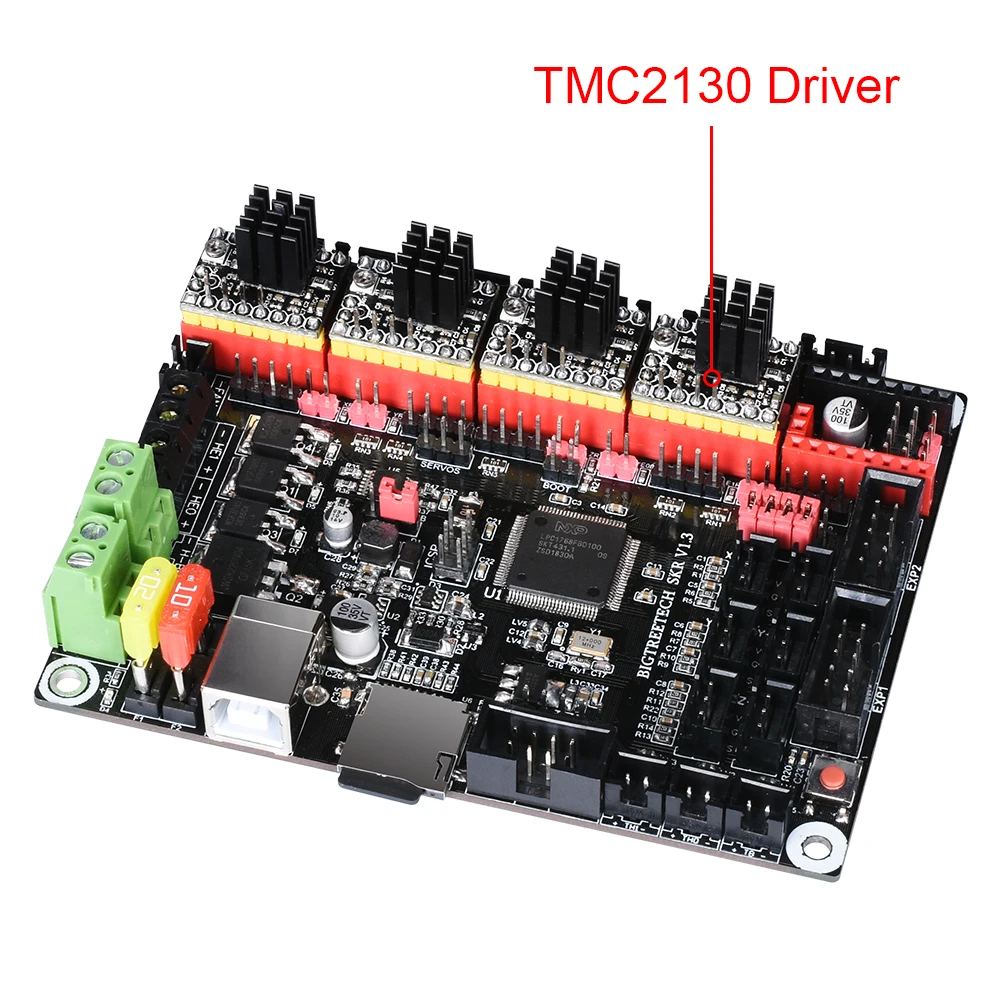

О TMC2130 драйвер:

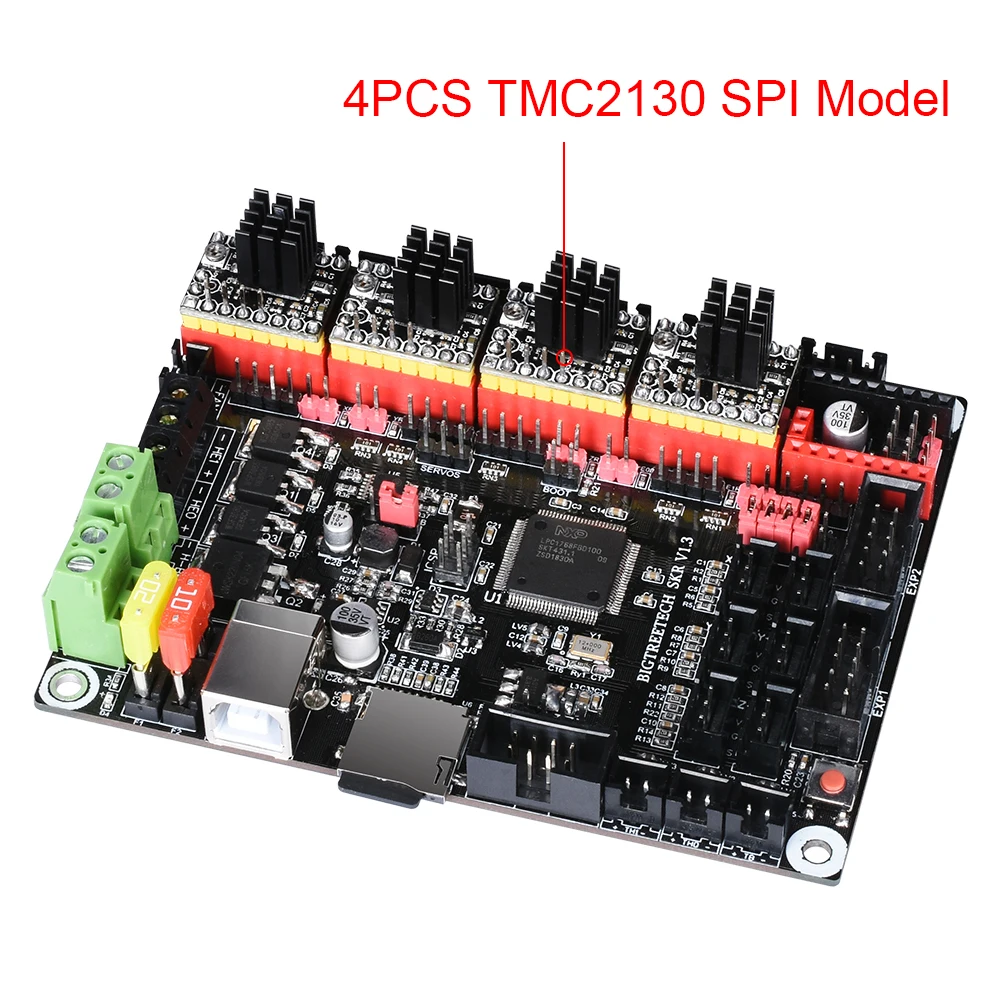

Если вы хотите удобно использовать модель SPI, Мы предлагаем вам выбрать этот комплект, 4 шт. TMC 2130 V1.1 SPI.

Вариант DIY TMC2130 V1.1 не является проводным и требует от вас припоя при использовании режима SPI, в противном случае шаговый двигатель является обычной рабочей моделью: Метод сварки: сварка CFG4 к GND, CFG5 к VCC. (Пожалуйста, добавьте провод TMC2130 вместе, если вам нужно использовать модель SPI с другой платой. Однако для использования материнской платы SKR V1.3 не требуется никаких кабелей, которые только путем сварки следующих позиций.)

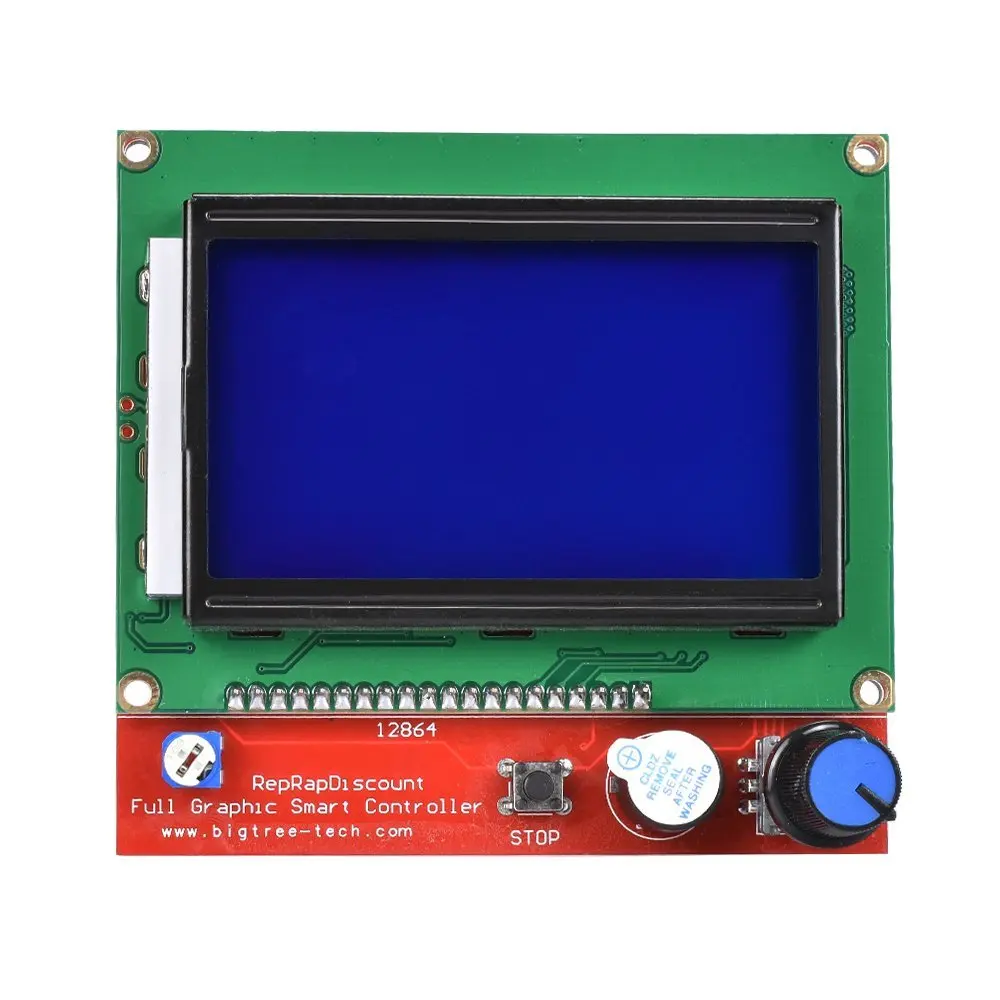

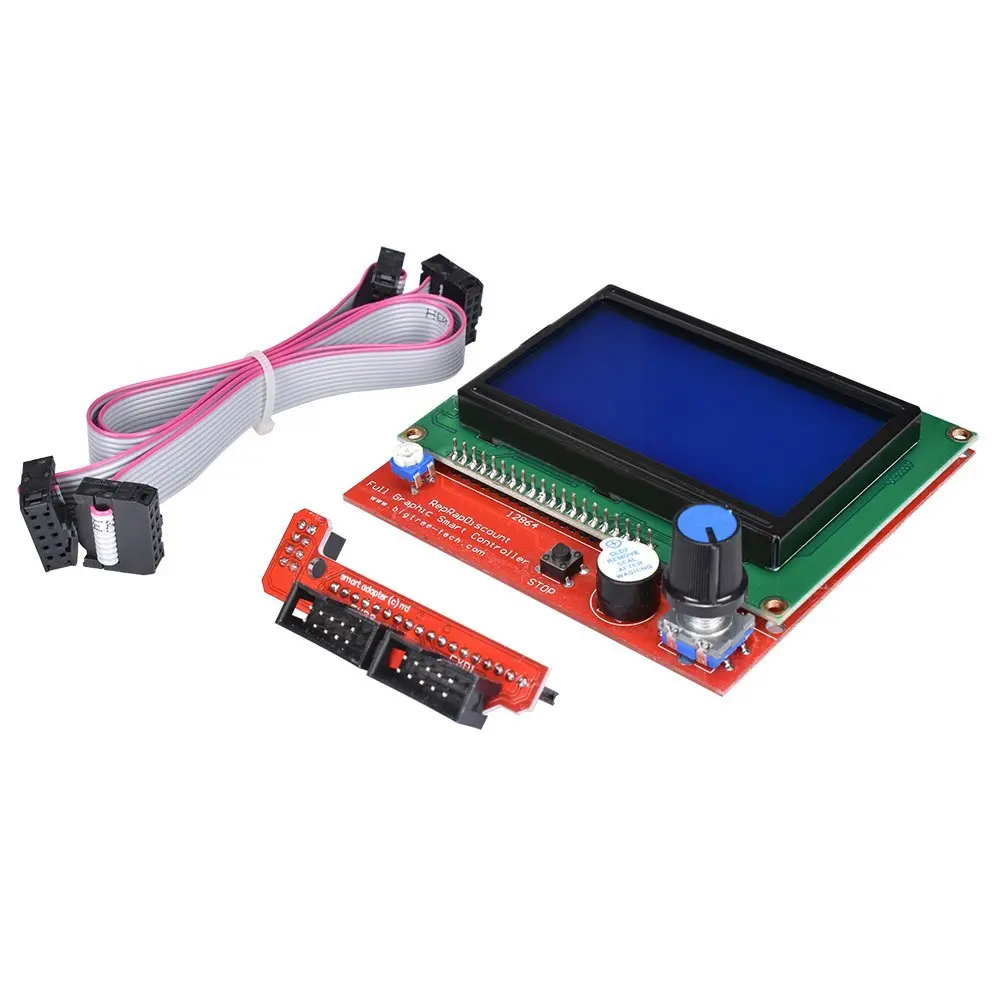

Около 12864 ЖК-дисплей Дисплей



Особенности:

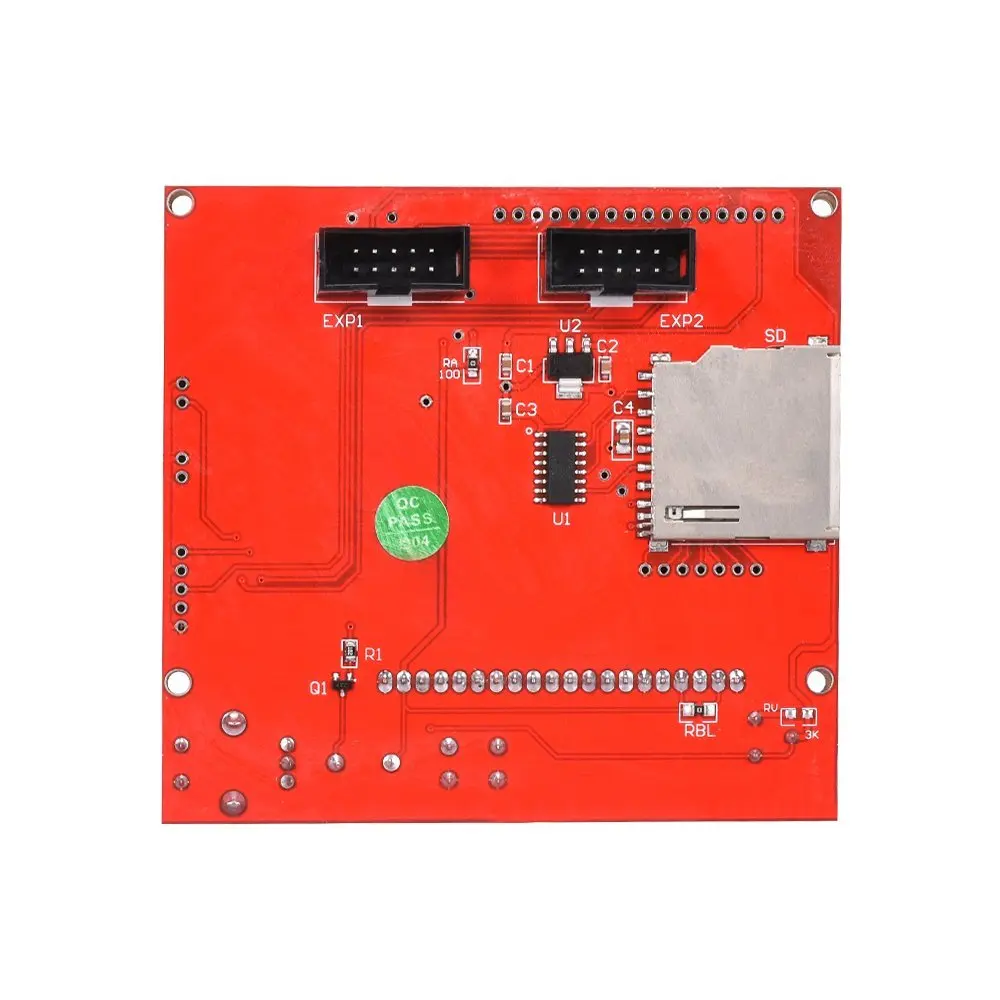

100% новый и высокое качество Используется технология с применением большой экран 12864LCD (3,2 '), он может поддерживать 8 Гб Интегрированная sd-карта обратно после нарезки файла в sd-карту на ЖК-дисплее для выбора соответствующего файла может быть напечатана Продукт приходит кодировщик настройки параметров может быть достигнуто, и выбор файла печать Ramps подключи и играй, но необходимо изменить прошивку для поддержки

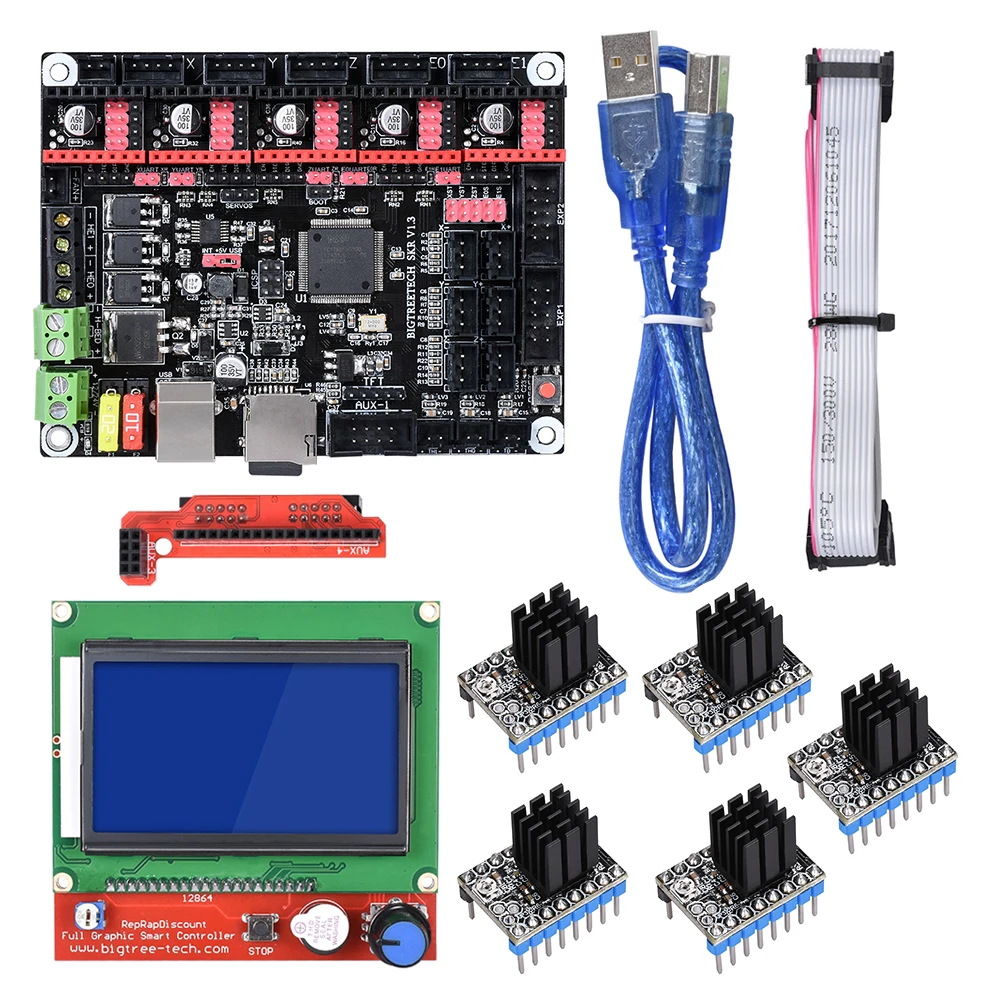

Тип 1:

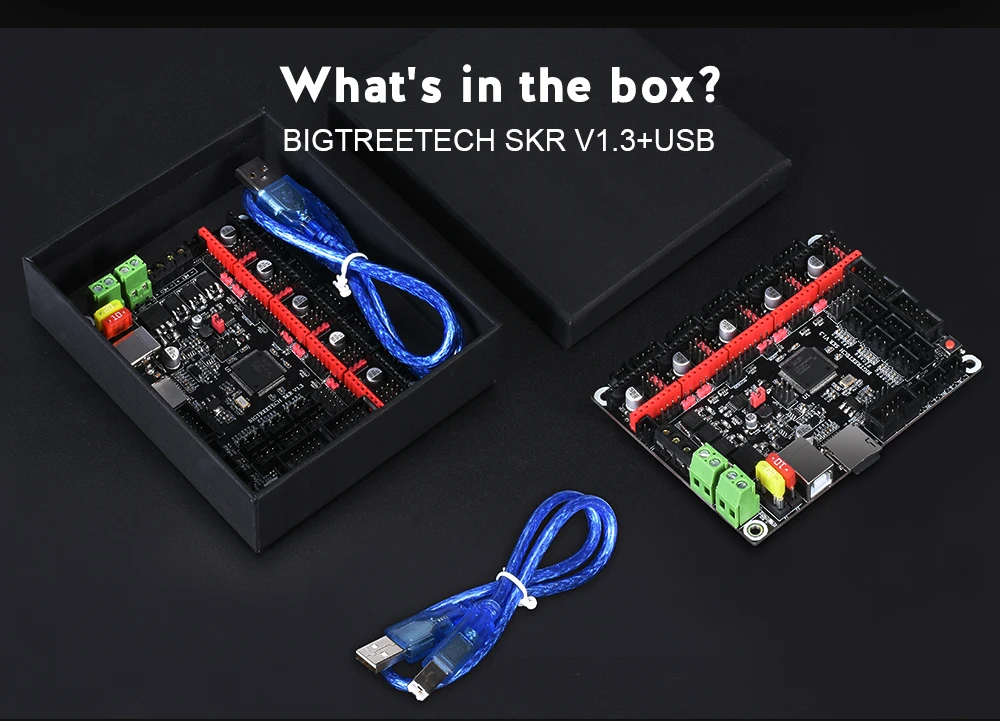

1 шт. BIGTREETECH SKR V1.3 плата

1 шт. 12864LCD

5 шт. A4988/DRV8825/TMC2208 вам возможность самостоятельно украсить свой телефон TMC2130

Тип 2:

1 шт. BIGTREETECH SKR V1.3 плата

1 шт. 12864LCD

4 шт. TMC2130 SPI





---

---
