433 МГц РЧ модуль 4438 чип оригинальный дальний Коммуникационный приемник и

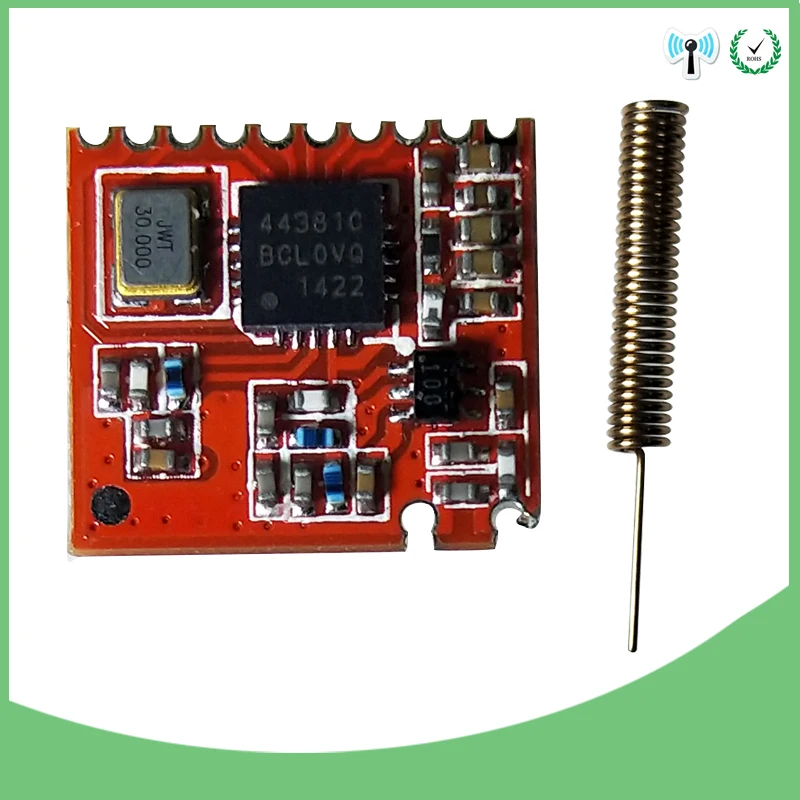

433 МГц РЧ модуль 4438 чип оригинальный дальний Коммуникационный приемник и передатчик SPI IOT и 433 МГц антенна

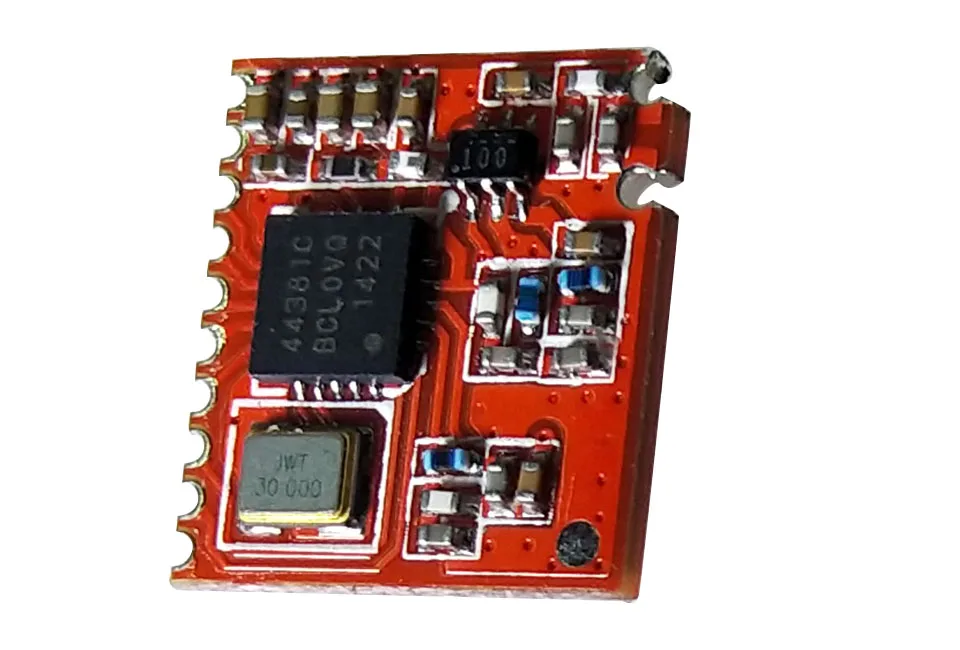

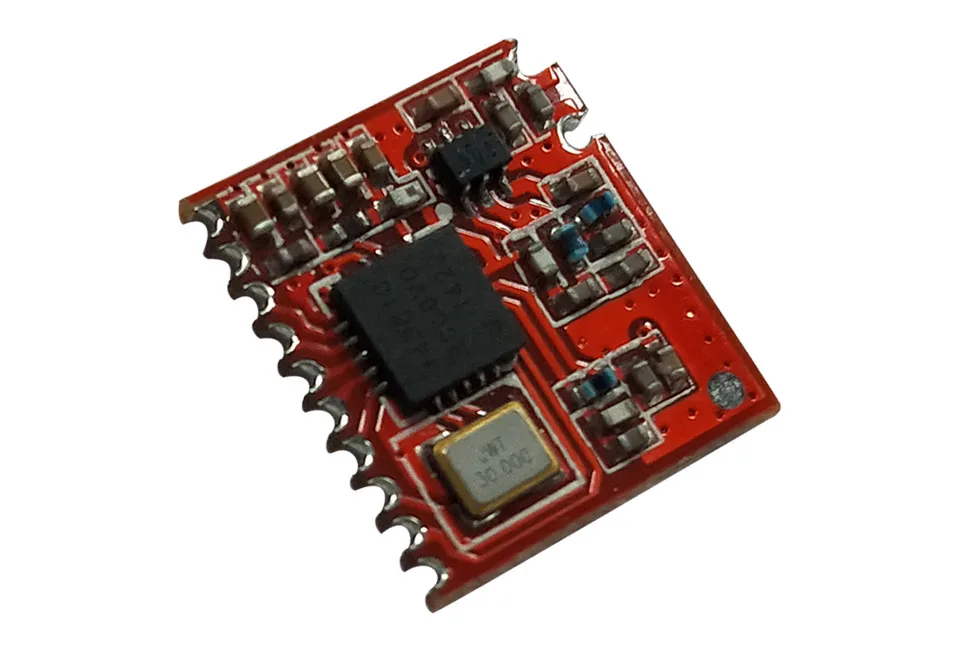

Введение продукта

Беспроводной модуль PM4438 использует радиочастотный чип SI4463, высокую стабильность и высокую экономичность.Модуль интегрирует периферийные компоненты, требуемые чипом. Пользователю нужно только контролировать внутренние регистры чипа через цифровой интерфейс SPI, предоставляемый модулем для реализации функций конфигурации параметров SI4463 и беспроводной передачи данных и приема. Модуль имеет характеристики небольшого размера, высокой чувствительности, дальней передачи, высокой скорости связи и небольшой задержки. Пользователи могут настроить размер модуля, выходную мощность, частоту и другие параметры в соответствии с их собственными требованиями или непосредственно развернуть модуль на PCB пользователя, улучшите уровень продукта клиента и экономьте затраты.

Особенности продукта

Микро-передача энергии, максимальная мощность составляет 100 мВт, и мощность передачи может управляться с помощью настройки. Диапазон рабочих частот: 433/490 МГц и другие Частотные полосы без применения, диапазон рабочих частот может быть изменен в соответствии с требованиями пользователя. Чувствительность приема достигает-124dBm @ 1200bps. Когда высота антенны составляет 2 метра, она может достигать 2000 метров без помех в открытой местности.

Параметры модуля:

1.Модуляция:FSK, GFSK, ASK, OOK

2. Интерфейс: SPI

3. Рабочая частота: 433/490 МГц

4. Мощность TX: 0-100 мВт (макс. 20 дБм)

5. Чувствительность RX:-115dBm 1,2 Кбит/с (1% BER)

6. Рабочая температура:-40 ℃ ~ + 80 ℃

7. Источник питания: 1,8 V ~ 3,6 V(По умолчанию 3,3 В)

8. Ток TX:  ≤ 100 мА

9. Ток RX:≤ 13 мА

10. Рабочая влажность: 10% ~ 90% относительной влажности, без конденсации

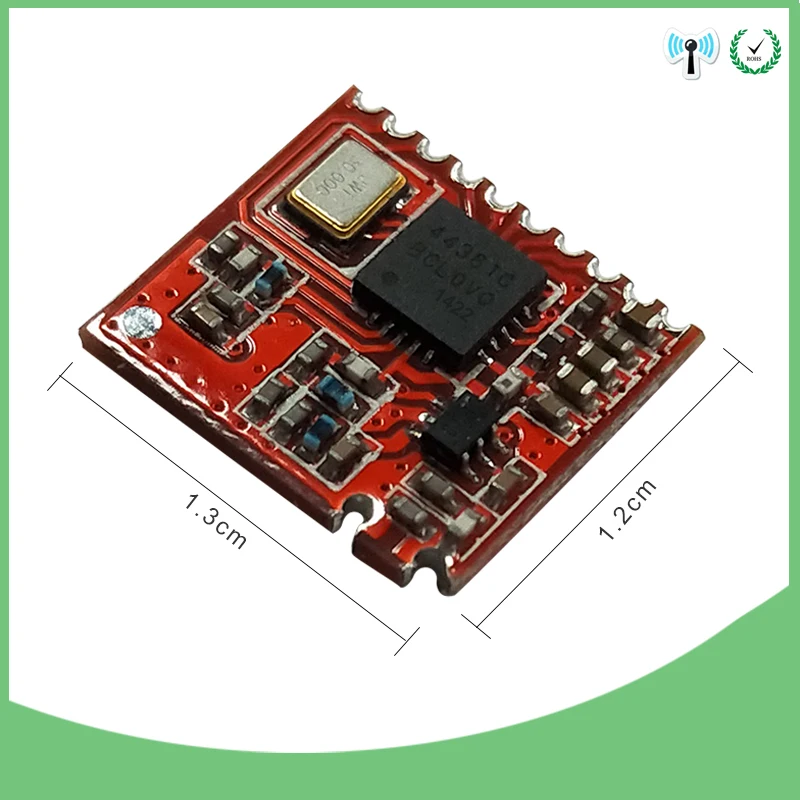

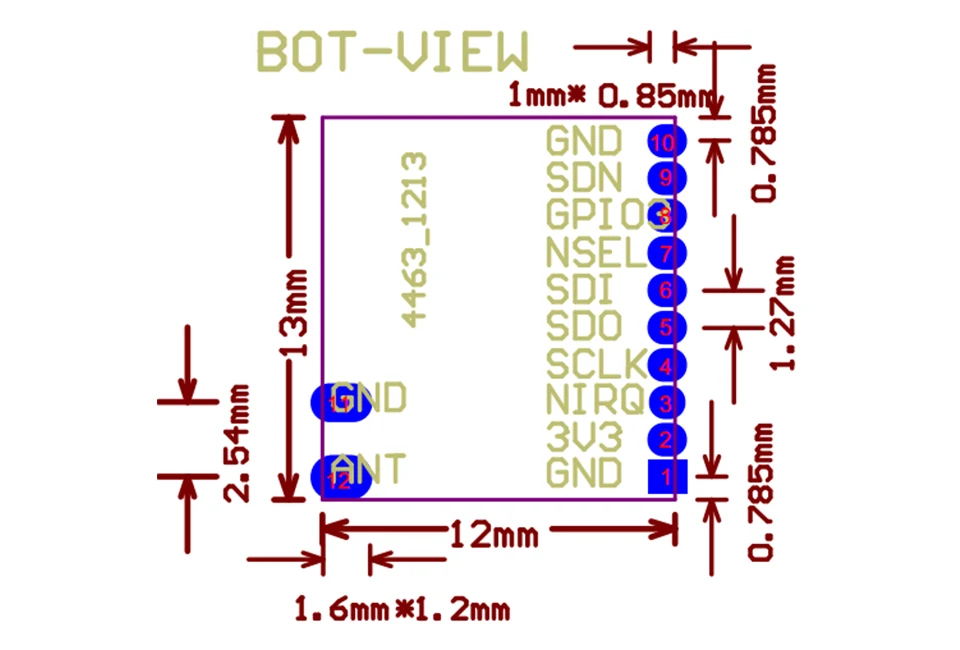

11. Размер модуля: 12 мм * 13 мм * 2 мм (расстояние между штифтами 1,27 мм)

Применение

Беспроводное оборудование для заказа

Промышленный пульт дистанционного управления
Удаленная Телеметрия
Система очередей
Небольшая беспроводная сеть, считывание беспроводного счетчика
Система охраны входа, пейджер
Промышленная система сбора данных
Маленькие беспроводные терминалы для передачи данных
Система пожарной безопасности
Беспроводная система дистанционного управления
Сбор биологических сигналов
Гидрологический метеомониторинг
Управление роботом
Беспроводная система сигнализации и т. Д.

Электрические параметры

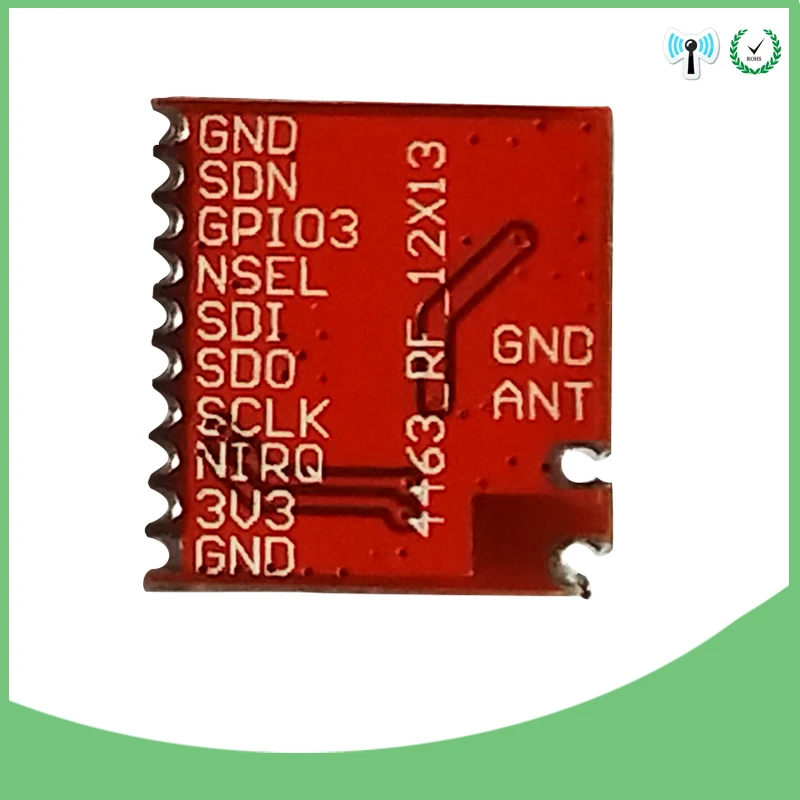

Модуль расширения, штыревая панель
