Последовательный преобразователь RS485 в Ethernet TCP сервер может реализовать

---

Введение RS485 Ethernet конвертера

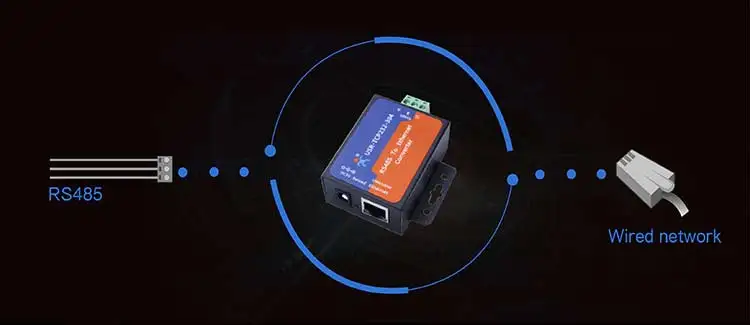

USR-TCP232-304-это недорогой последовательный Ethernet-конвертер RS485, который может осуществлять двунаправленную прозрачную передачу между RS485 и локальным Ethernet или Интернетом. Он интегрирован с TCP/IP протоколом.

Характеристики RS485 Ethernet конвертера

Поддержка DHCP, автоматическое получение ip-адреса и ip-адреса запроса через протокол последовательной настройки

Поддержка функции DNS

Установите параметры через веб-страницу

Обновление прошивки через сеть

Авто-Auto MDI/MDIX, RJ45 порт с 10/100 Мбит/с

Скорость передачи данных последовательного порта от 600 бит/с до 230,4 кбит/с, проверка бит без, нечетный, ровный, отметка и место

Режим работы: TCP сервер, TCP клиент, UDP клиент, UDP сервер, HTTPD клиент

Поддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOM

Посылка сердцебиения механизм для обеспечения надежного соединения, положить конец мертвой связи

Используйте r-defined механизм регистрации посылка, проверьте состояние подключения и используйте в качестве пользовательского заголовка пакета

В режиме TCP сервера, клиентский номер колеблется от 1 до 16; По умолчанию номер 4

Глобальный Уникальный MAC адрес, купленный у IEEE, пользователь может определить MAC адрес

По умолчанию восстановите фабрику

Через шлюз, переключатели, роутеры

Может работать в локальной сети, также может работать в Интернете (внешняя сеть)

Предоставить ПК TCP/IP socket programming пример, такой как VB,C + +,Delphi,Android и IOS



Основная функция

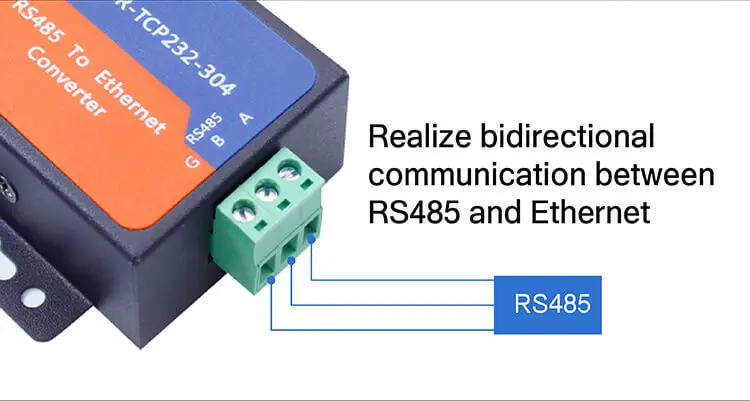

Реализуем двунаправленную связь между RS485 и Ethernet.

Область применения RS485 Ethernet конвертера

Промышленная передача данных, промышленная автоматизация

Мониторинг безопасности и защиты, общественная безопасность

Умный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство

Проверка дверей на работе системы посещаемости,Pos-система, система продажи риса

Система автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины

Режим работы:

Режим TCP сервера:



304 будет слушать порт, который настроен пользователем и ждать подключения к TCP клиенту.



304 передаст данные от последовательного устройства ко всем подключенным клиентам TCP прозрачной передачей.



ПК инициирует и устанавливает соединение



304 реализует двунаправленную передачу данных между последовательным устройством и TCP клиентом

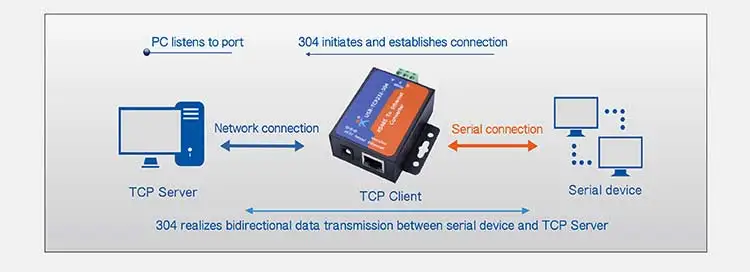

Режим Клиента TCP:



304 инициирует TCP соединение с IP адресом назначения, который настроен пользователем, и 304 будет непрерывно стараться повторно подключаться, если установить TCP соединение безуспешно.



Если 304 успешно устанавливает TCP-соединение с TCP-сервером, он может осуществлять двунаправленную прозрачную передачу данных между TCP-сервером и серийным устройством.



304 реализует двунаправленную передачу данных между серийным устройством и TCP серверами

Режим UDP:



304 передаст серийные данные от последовательного устройства к целевому сетевому устройству через UDP соединение.



304 будет слушать порт и передавать все полученные данные на серийное устройство.



304 реализует двунаправленную передачу данных между серийным устройством и сетевой стороной.

Режим HTTP Client





304 поддерживает режим HTTP Client, который может передавать последовательные данные на HTTP сервер в формате HTTP (получить/отправить).

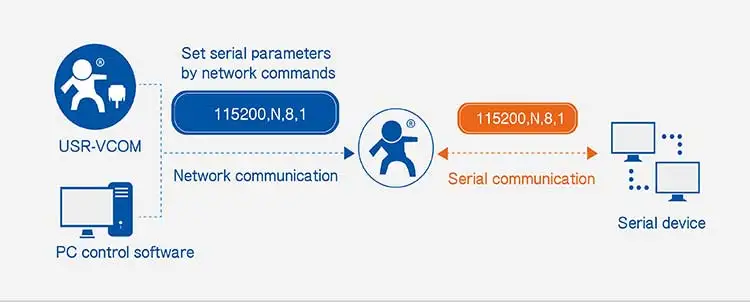

Функция синхронизации скорости передачи данных:



Пользователь может динамически модифицировать серийные параметры 304's сетевыми командами.

Функция идентификационного пакета:

Когда 304 работает как TCP клиент, он может отправить идентификационный пакет на TCP сервер, который может быть идентификацией.

Идентификационный пакет может быть кодом IMEI, ICCID кодом и редактируемым пользователем идентификационным пакетом.

Пакет сердцебиения:

Пакет сердцебиения в сети: 304 может периодически отправлять пакет сердцебиения на сетевой сервер, чтобы сообщить серверу, что 304 находится в активном состоянии

И поддерживать нормальное сетевое соединение с сервером.

Серийное сердцебиение пакет: 304 может отправлять сердцебиение пакет на серийное устройство периодически, чтобы сообщить серийному устройству, что 304 находится в

Активный статус и серийное сердцебиение пакет также может быть использован для захвата данных датчика.



Применение

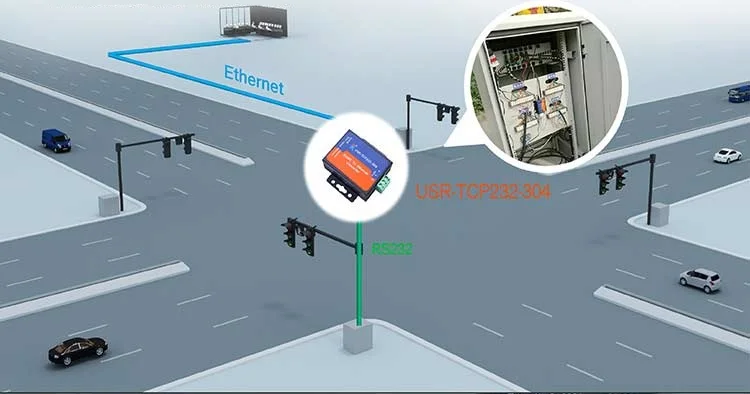

Система управления светофором

Подключите 302 к светофору, и он может осуществлять сбор и обработку данных дорожного движения через Ethernet в центре управления.

Он также может обеспечить точную количественную основу для управления транспортными потоками и планирования городского транспорта

Может осуществлять оптимальный контроль транспортных явлений, таких как пробки, ДТП, пропускная способность от

С точки зрения региона или мира.

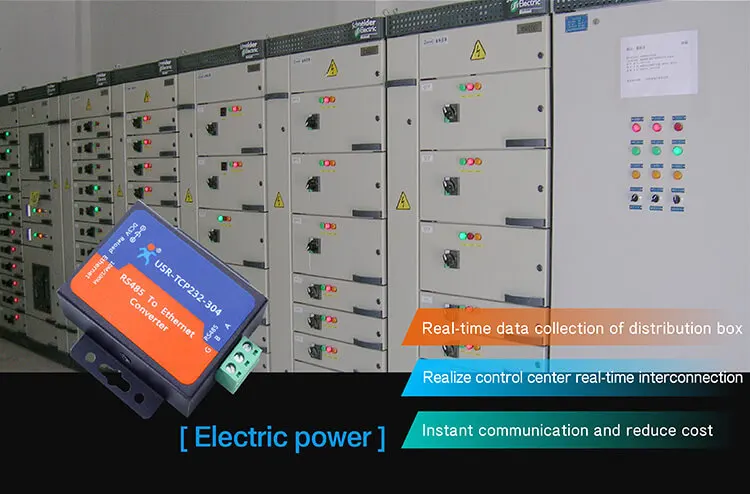

Электрическая мощность

В режиме реального времени сбор данных распределительной коробки

Подключение к центру управления в режиме реального времени

Мгновенное общение и снижение стоимости

---

---
