Обзор продукта:

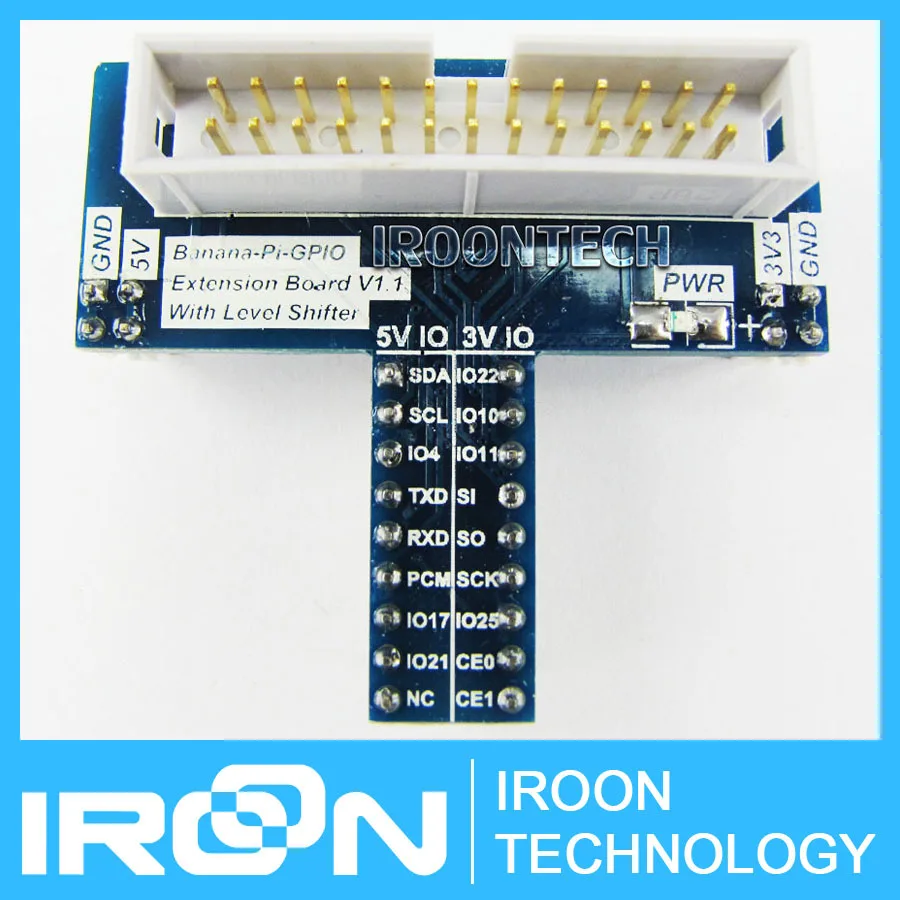

Этот модуль разработан специально для преобразования электрического уровня GPIO Banana Pi. Он может преобразовать электрический уровень 3,3 В до электрический уровень 5,5 В. Это делает банан Pi совместимым 5 в периферийным устройством. Модули нарисованы дважды Vcc 5 V и Vcc 3,3 V; модуль IO все ниже левой стороны IO уровня 5 V, справа от всех до 3 V уровня IO. Он подключается через кабель 2*13 и порт GPIO banana pie, а затем можно использовать модуль макетной платы.

Произвести Особенности:

-- Преобразование 3,3 В GPIO в 5 В GPIO

-- 3,3 В GPIO и 5 в FPIO классификация

-Может использоваться в макетной плате

-- Используйте чип TI TXB0108

Порты и разъёмы:

-5 V Vcc

-3,3 V Vcc

-5 V GPIO

-- 3 V GPIO

-Порт подключения Banana Pi

Параметры продукта:

-Рабочее напряжение: 1,65 V-5,5 V

-Привод тока до 50 мА

-- Низкое потребление энергии, 4-A Max Icc

-- От 40C до + 85C операция

Типичные Применение:

-Преобразование электрического уровня

-Стендовое испытание

-- DIY ручные эксперименты

Как использовать:

-Подключите модуль к Banana Pi, если его ок светодиодный светодиод PWR загорится; затем вставьте модуль в макет и наслаждайтесь им.

Схема:

Testbench:

-Подключите модуль к Banana Pi;

-Установите все GPIO Banana Pi в выходной режим;.

-Установить все GPIO на высокий уровень, найти напряжение 5 В или 3,3 В

-- Установите все GPIO на низкий уровень, найдите напряжение около 0 В.;

-Отделка тест
