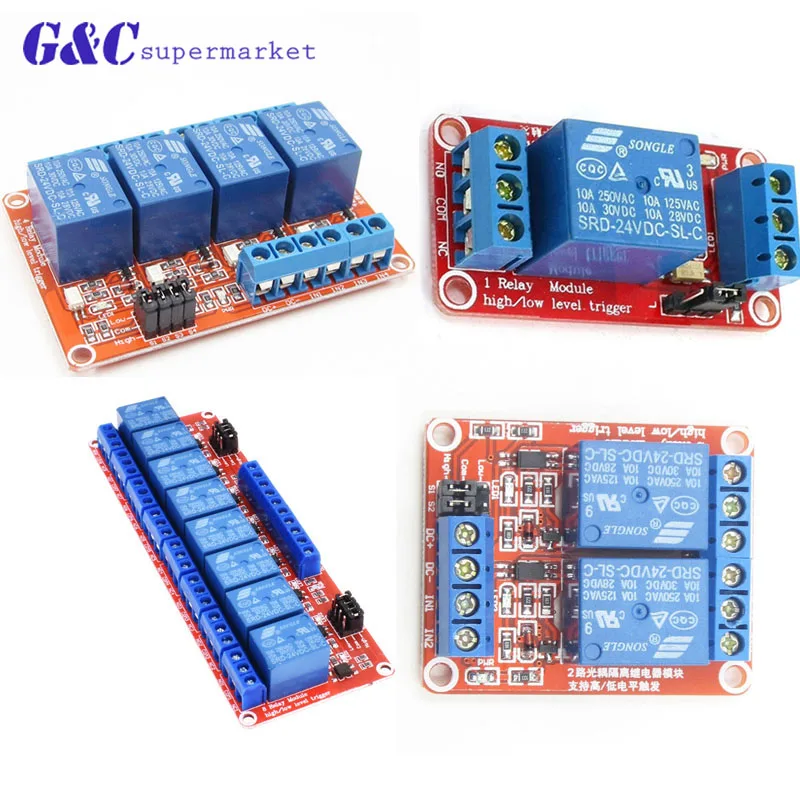

Один 1 2 4 канала 24V релейный модуль щит для Arduino с оптомуфтой | Электронные

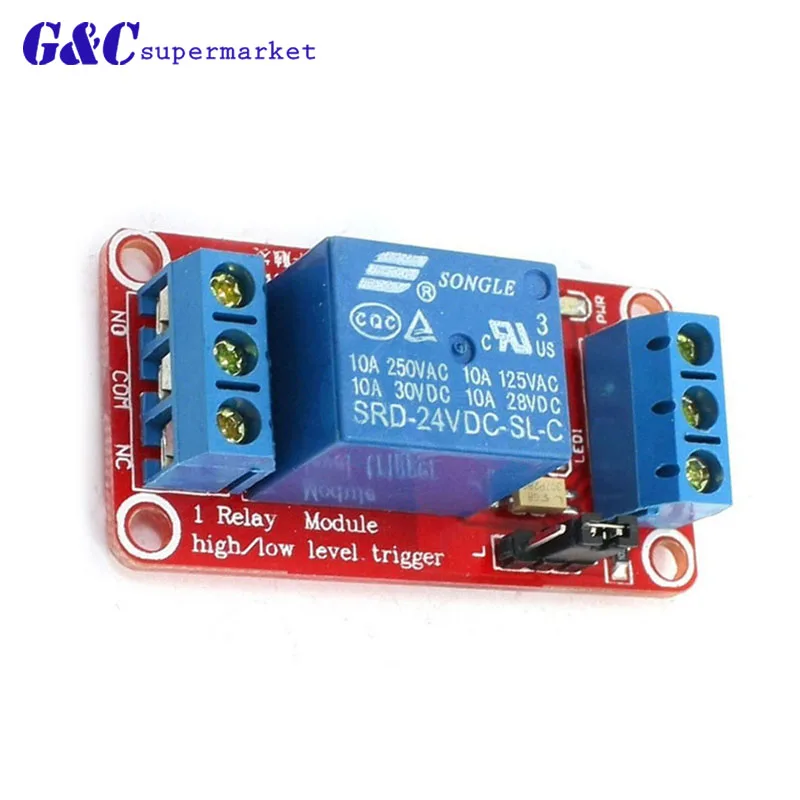

24 В 1 канал
Описание
? Нет? Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Использование изоляции оптопары SMD, триггерный ток всего 5 мА
Модуль имеет 5 В, 9 В, 12 В и 24 В доступны
Модуль может быть настроен на высокий или низкий, вызванный перемычкой
Отказоустойчивая конструкция, даже если линия управления сломана, реле будет поддерживать;
Имеет индикатор питания (зеленый) и индикатор состояния реле (красный)
Размер: 50*26*18,5 мм
Имеет четыре отверстия для крепления болтов, отверстие 3,1 мм, шаг 44,5*20,5 мм
Интерфейс:
Вход:
VCC: реле питания +
GND: реле питания-
Вход: триггер сигнала (сигнал высокого или низкого уровня, выберите через перемычку)
Выход:
НЕТ: реле нормально открывается.
COM: реле общего контакта
NC: реле нормально закрыто.
Высокий или низкий уровень триггера Выберите:
Используйте триггер высокого уровня
Когда? В? Входной сигнал высокого уровня,? Нет? Связаться с? COM?
Когда? В? Входной сигнал низкого уровня,? NC? Связаться с? COM?
Используйте низкоуровневый триггер
Когда? В? Входной сигнал низкого уровня,? Нет? Связаться с? COM?
Когда? В? Входной сигнал высокого уровня,? NC? Связаться с? COM?
Высокий или низкий уровень триггера выберите
Перемычка соединяется с L, низкий уровень триггера
Перемычка соединяется с H, триггером высокого уровня

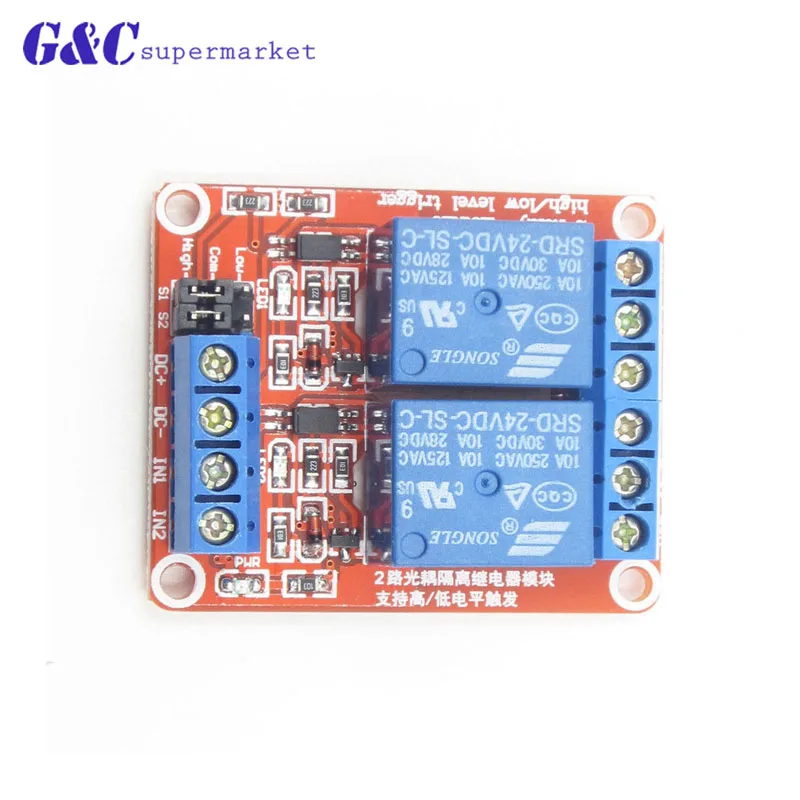

24В 2 канала
Размер модуля: 50 мм * 41 мм * 18,5 мм (Д * Ш * В)
Четыре крепежных болта отверстия, отверстие 3,1 мм, шаг 44,5 мм * 35,5 мм
Интерфейс:
DC +: положительный источник питания (напряжение, требуемое реле, есть 5V.9V.12V и 24В выбор)
DC-: соединение отрицательной мощности
1: 1 канал сигнала для запуска конца, вы можете установить реле управления высокого или низкого уровня
IN2: 2-канальный сигнал для запуска конца, вы можете установить реле управления высокого или низкого уровня
Выходы:
NO1: после того, как реле обычно открывает интерфейсы, реле перед плавающим, коротко потяните с COM1
COM1: 1 общий интерфейс реле
NC1: 1 реле нормально закрытый порт, COM1 реле замыкается до и после пуска
NO2: 2-полосный нормально открытый релейный интерфейс, реле перед плавающим, оттягивайте назад и COM2 короткое
COM2: 2 реле общего интерфейса
NC2: 2-полосный нормально закрытый релейный интерфейс реле короткий передний и COM2, тянуть свободную пост

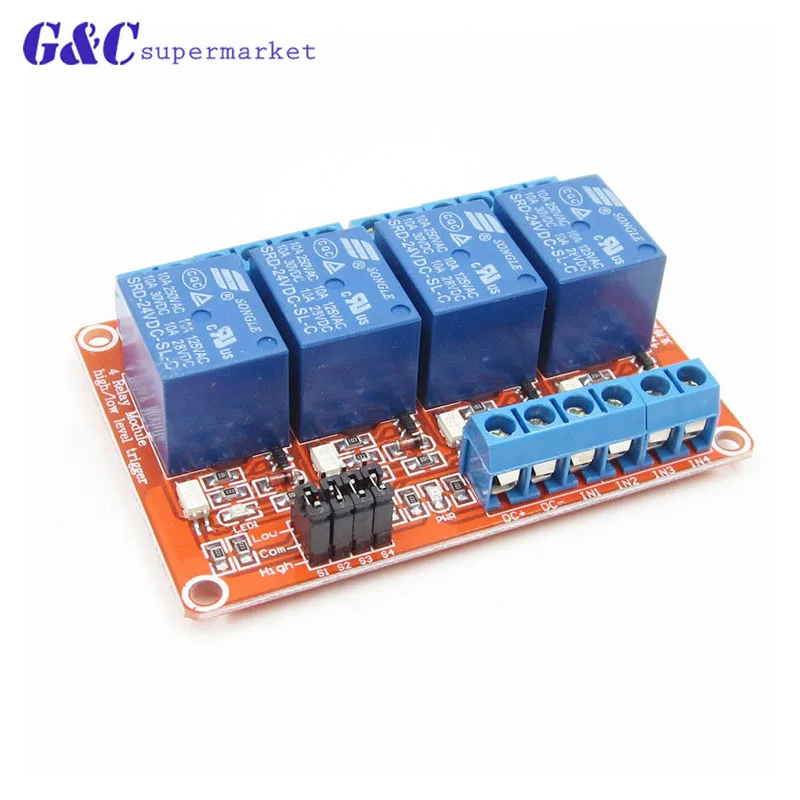

24 В 4 канала
Размер модуля: 73 мм * 50 мм * 18,5 мм (Д * Ш * В)
Четыре крепежных болта отверстия, отверстие 3,1 мм, шаг 67 мм * 44,5 мм
Интерфейс:
DC +: положительный источник питания (напряжение, требуемое реле, имеет 24В вариант)
DC-: соединение отрицательной мощности
IN1-IN4: Каждый способ зависит от настроек, может быть высоким или низким, чтобы управлять соответствующим реле
Выходы:
12-линейный интерфейс, интерфейс может быть непосредственно подключен ко всем проводам, удобный для пользователя
NO1 - NO4: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть horted с COM
COM1 - COM4 общие интерфейсные реле
NC1 - NC4: Нормально закрытый релейный интерфейс реле замыкается с COM назад, после того, как путающий

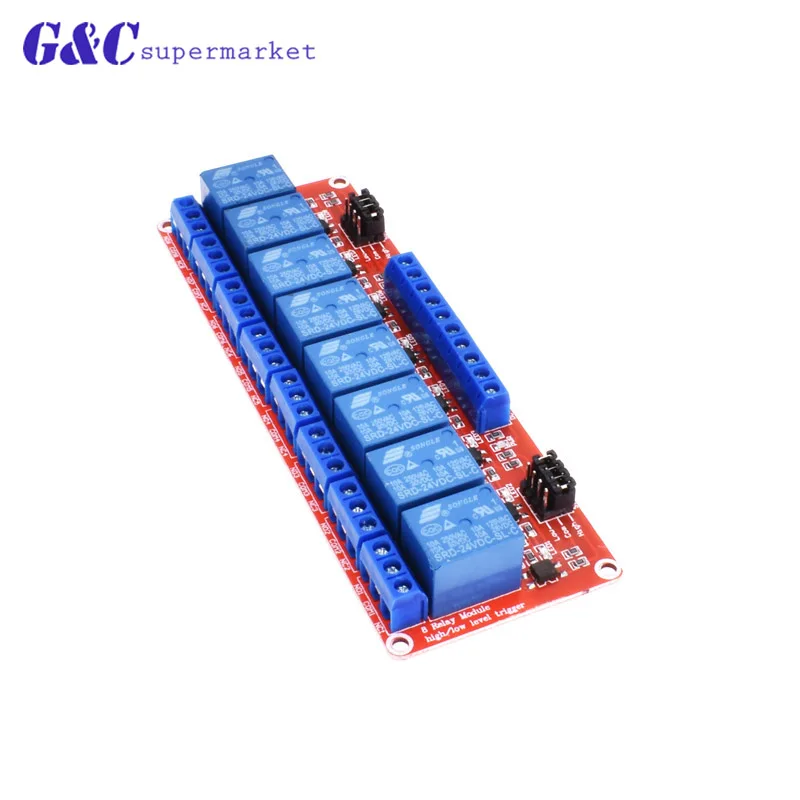

24 В 8 каналов
Характеристики:

Товар представляет собой 1-канальную релейную интерфейсную плату 5 В, она может управляться непосредственно широким спектром микроконтроллеров, таких как Arduino, AVR, PIC, ARM и так далее.
Плата интерфейса 1-канального реле,
Оснащено реле высокого тока: 30 В постоянного тока AC250V 30A
Стандартный интерфейс, который может управляться непосредственно микроконтроллером (Arduino , 8051, AVR, PIC, DSP, ARM)
Размер: 47*36 мм
