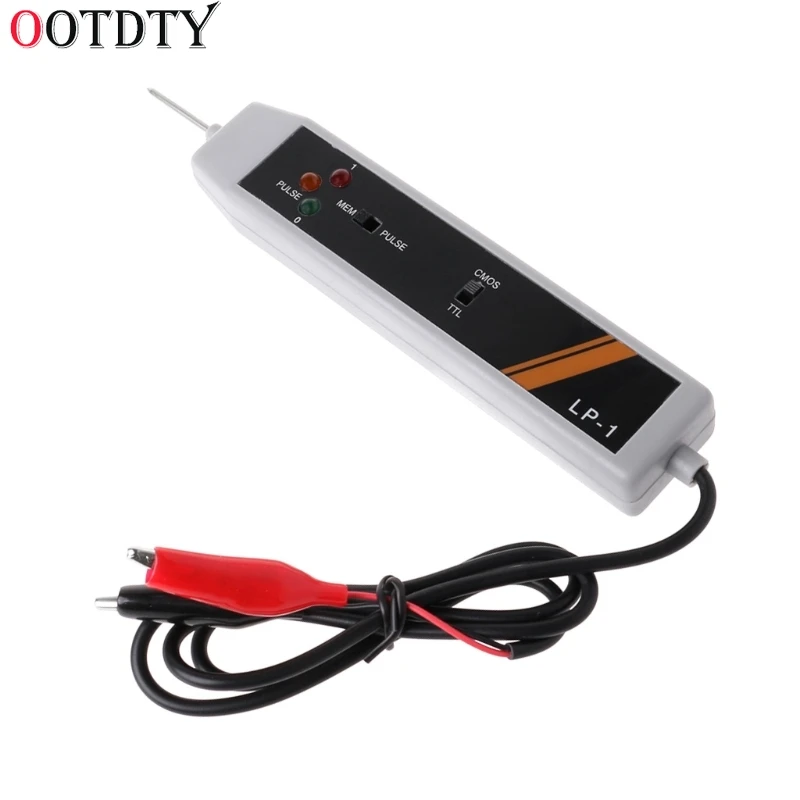

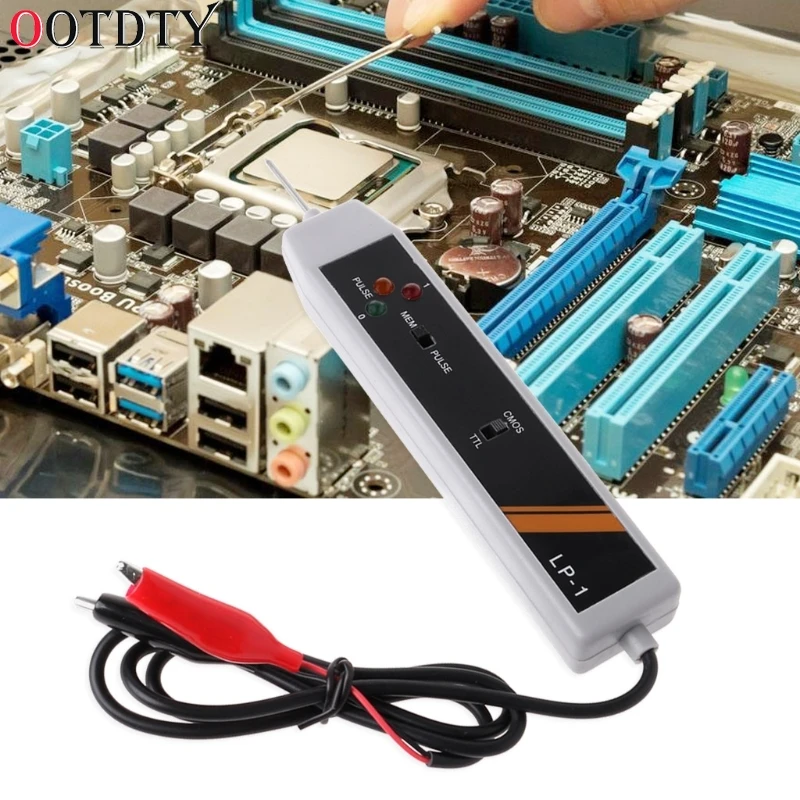

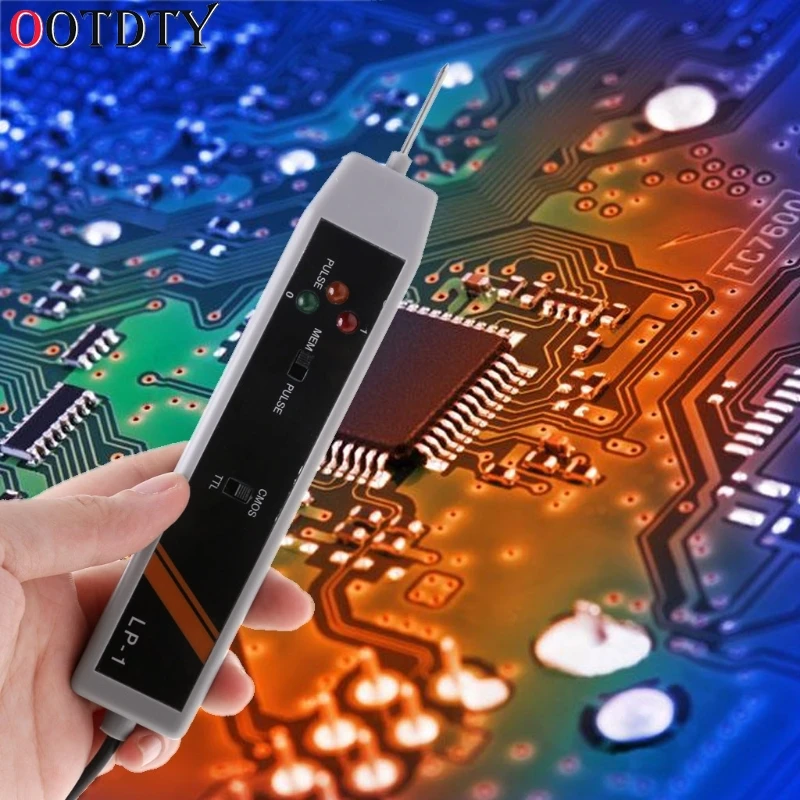

Логический зонд OOTDTY высокочастотный прибор для измерения частоты DTL TTL CMOS

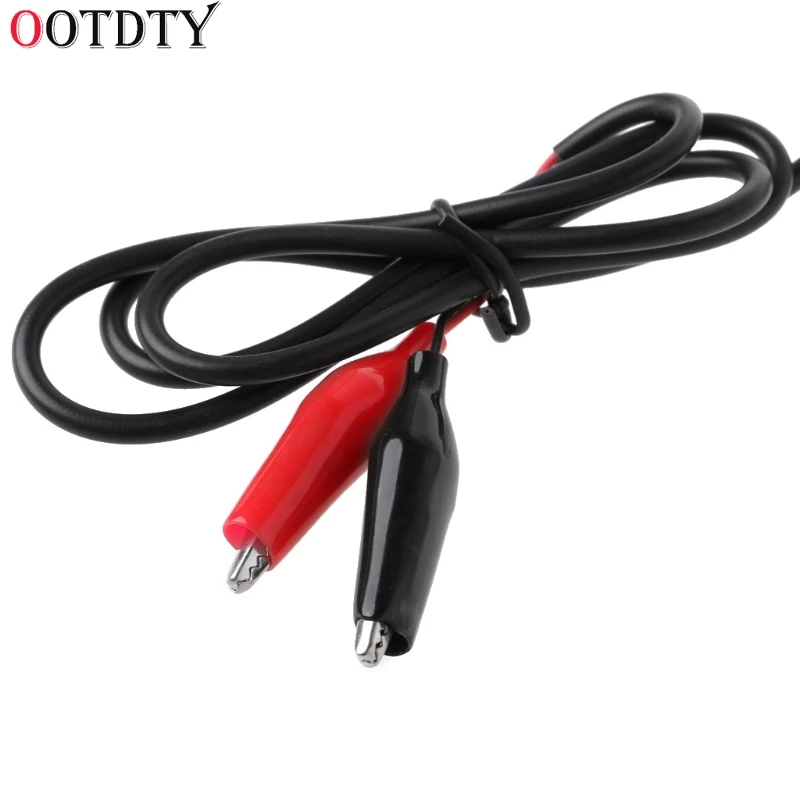

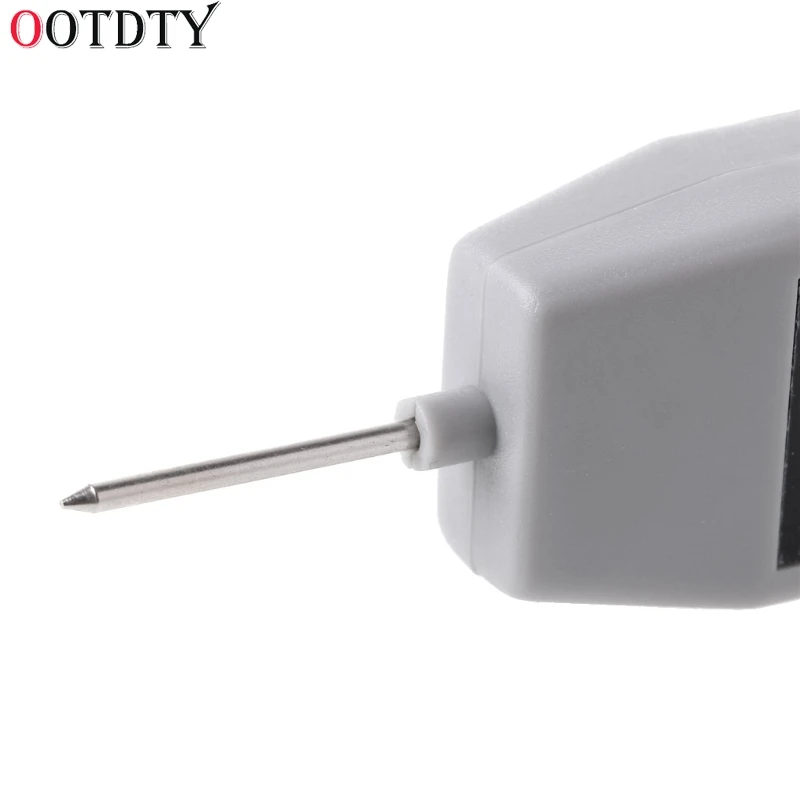

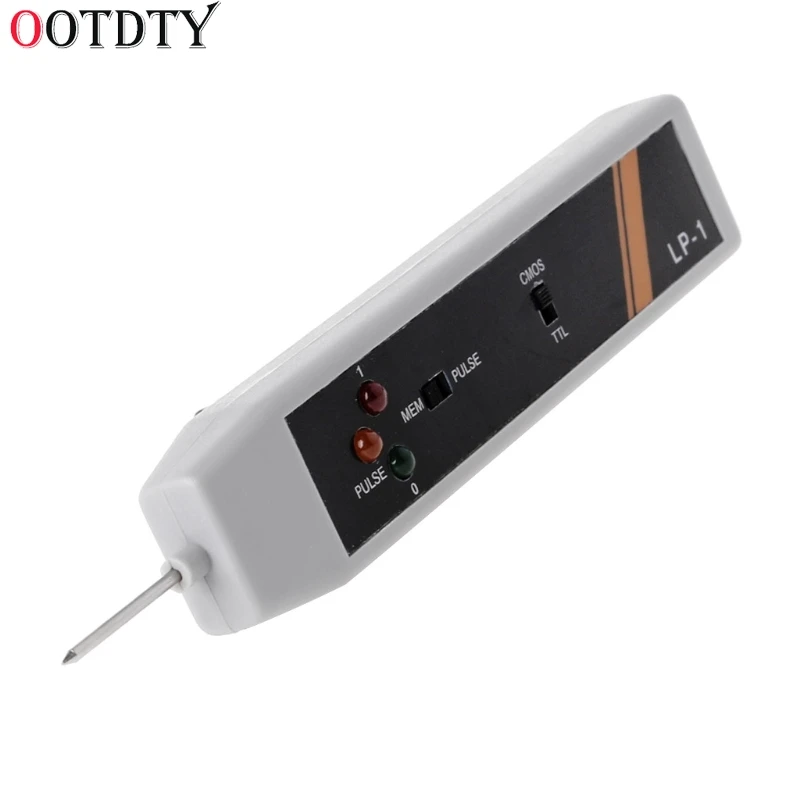

Особенности: -Удобный, быстрый и легкий -Для DTL, TTL и CMOS -Высокая hikerescy ответ -Мгновенная чувствительность индикация -Импульсный памяти Функция Инструкции по использованию: 1. Подключите красный зажим к + клемме и черный зажим к клемме источника питания тестируемого цепи. Напряжение питания не должно превышать 18 В постоянного тока 2. Для TTL и DTL Установите верхний переключатель на боковой отметке "TIL" Для CMOS Установите верхний переключатель на боковой отметке «CMOS», свяжитесь с контактом зонда до точки, которая будет протестирована. Светодиоды будут указывать логическое Состояние: A) Все светодиоды с высоким сопротивлением B) Красный светодиодный высокий уровень (1) C) зеленый светодиодный индикатор на низком уровне (0) D) Оранжевый Светодиодный импульсный 3. Для обнаружения и хранения импульсного или уровневого перехода Сначала установите Нижний Переключатель на боковой отметке «импульсный». Свяжитесь с контактом зонда для проверки poin. Светодиоды будут указывать базовое состояние. Затем установите Нижний Переключатель в сторону с отметкой «MEM», Оранжевый Светодиодный светильник при обнаружении любого импульсного или уровневого перехода. Направление импульса, по сравнению с исходным основным, состоянием, определением cabe. После использования, сброс логического зонда, установив Нижний Переключатель назад в сторону, отмеченный «Пульс» Посылка включает в себя: 1 * логический пробник
