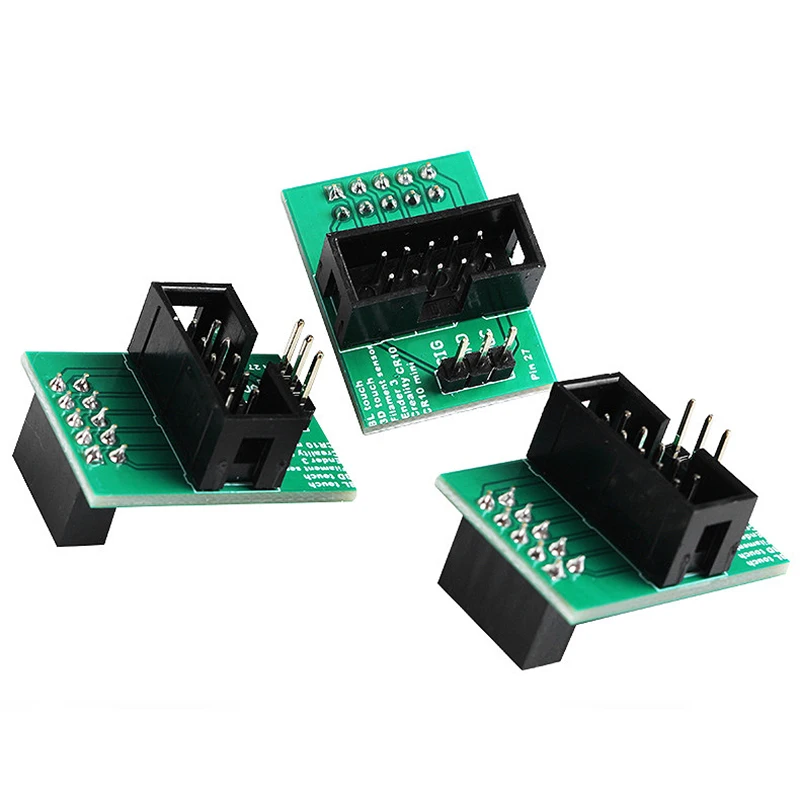

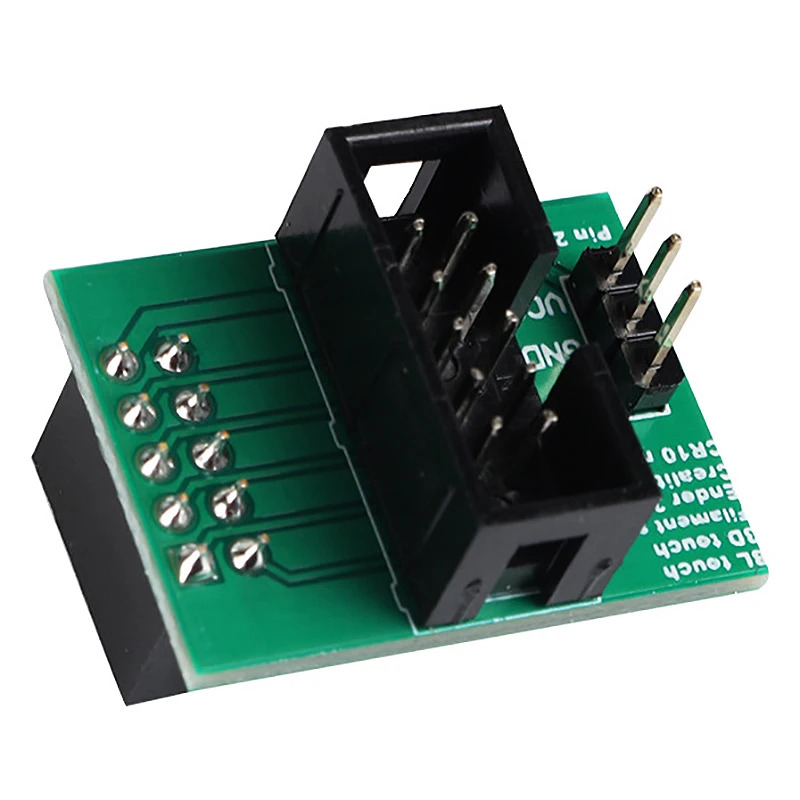

Список для одной (1) платы Pin 27. Работает на BLTouch, 3d-прессе или датчике обнаружения нити.
Работает с CR-10, Cr-10 mini, Ender 3, Ender 3 Pro и Ender 5 3d принтерами. Плата pin 27 не работает с ender 2, ender 2 использует pin 29.
Более широкая мощность и наземные дорожки. Я сделал треки на 20% шире, треки способны на 300 мА, что больше, чем Bltouch способен использовать.
У вас должен быть установлен загрузчик, чтобы вы могли включить bltouch в прошивке перед использованием платы. «Teaching Tech» на youtube отлично подходит для видео на загрузчике и bltouch.
Плата pin 27 делает установку bltouch или датчик накаливания быстрой и легкой. Обычно вам нужно будет отрезать ленточный кабель и припаять в штырь 27, но с платой его подключи и работай. (после обновления прошивки)
Убедитесь, что Проверьте конфигурацию провода на bltouch или датчик накаливания. Новые сенсоры bltouch должны подключаться прямо к плате без депиляции разъема.

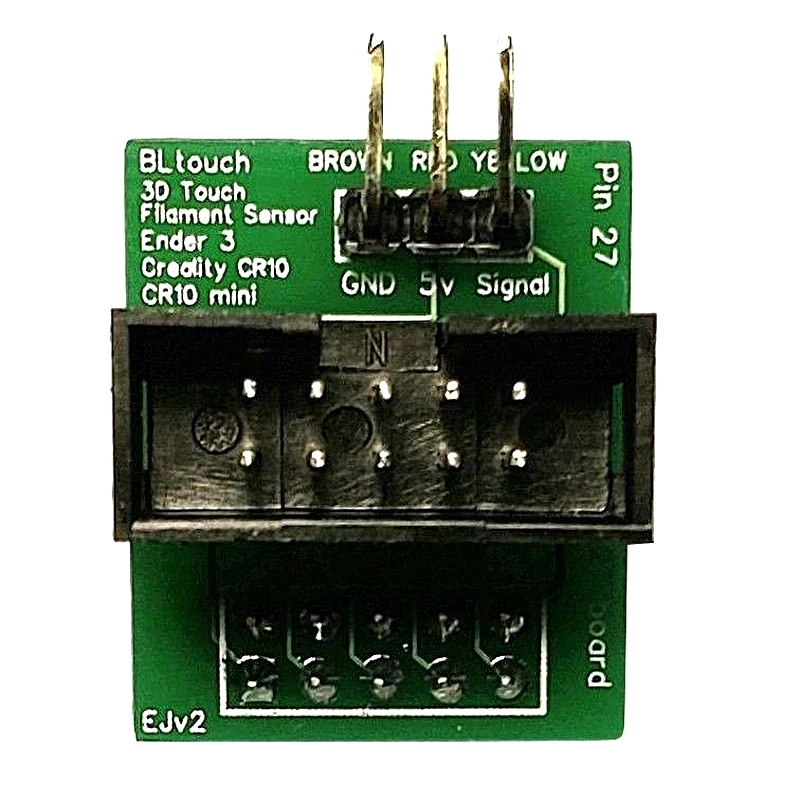

Слева направо: коричневый, Red-5v, желтый/оранжевый-сигнал
Отсоедините ЖК-ленту ext1 на плате управления
Подключите Ext1 к плате pin 27

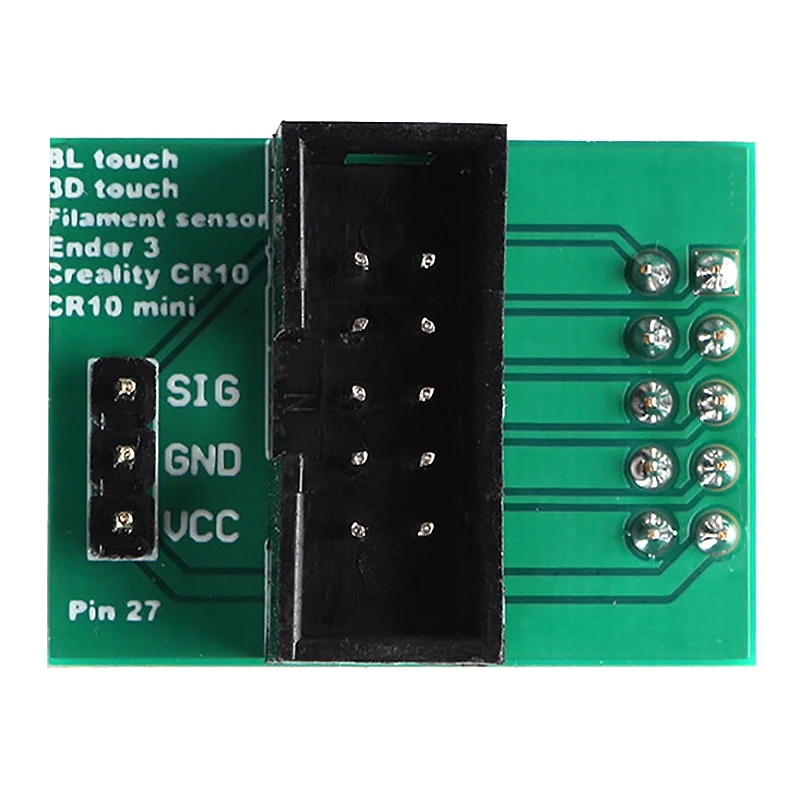

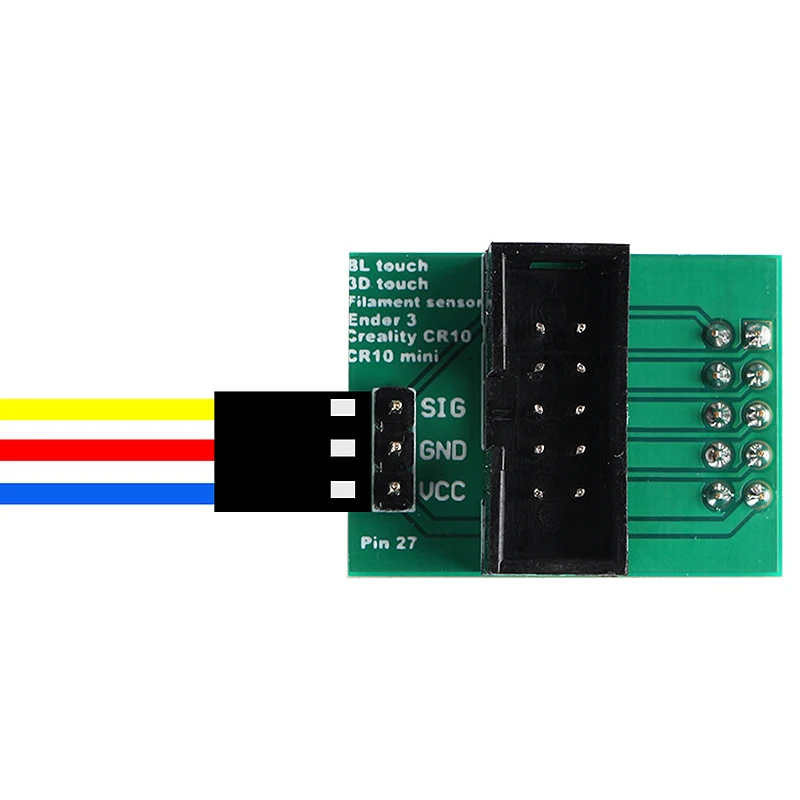

Подключите bltouch к 3 штифтам на штифте 27. Слева направо: коричневый-земля, Red-5v, желтый-сигнал

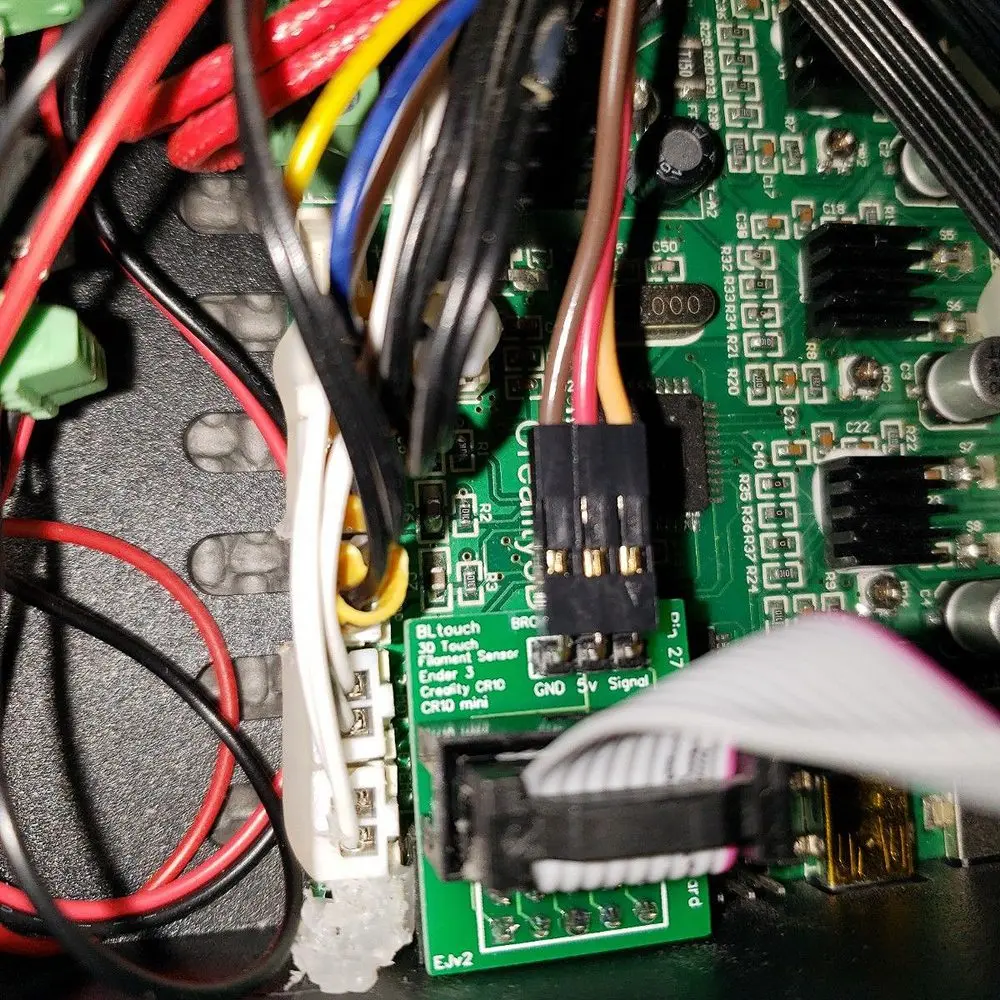

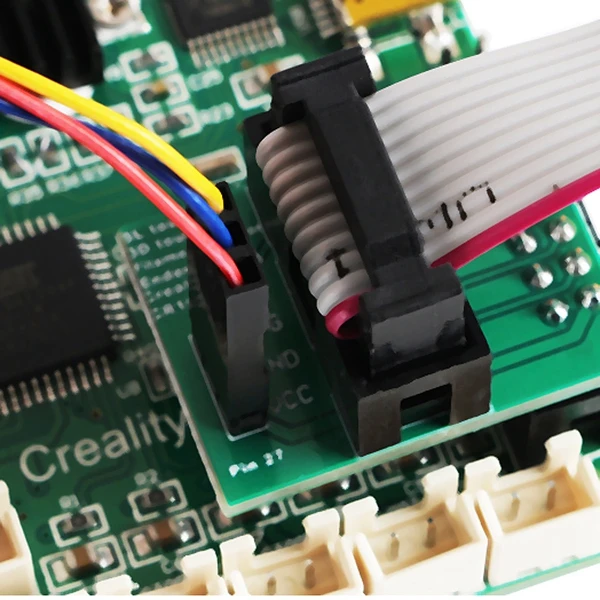

Подключите pin27 к основной плате. Убедитесь, что выровняли штырьки заголовка от штыря 27 к основной плате.
Загрузчик руководство https://youtu.be/fIl5X2ffdyo
Ender 3 marlin guide https://youtu.be/N7JLchsFRDU без потери sd-карты
Ender 3 marlin с bltouch https://youtu.be/sUlqrSq6LeY без потери sd-карты
Есть много креплений и лучших воздуховодов на тонком уровне. Я лично пользуюсь petsfang bullseye.
Цвет: зеленый
Материал: пластик
Посылка в комплект входит:
1 * доска
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.

---

---
