Особенности:

1,12 часов светильник, удобный для транспортировки;

2. Может управлять одиночными лампами на параллельную лампу;

3. Ток зарядки может достигать ≤ 0,5a;

4. Белые бусины лампы около 10 мА;

5. Белые бусины используются по умолчанию.

6. Может быть установлен на постоянный светильник или мигающий светильник, по умолчанию-длинный светильник, короткое замыкание S1 мигает;

7. При установке в режим вспышки частота вспышки составляет около 2 Гц;

8. Общая конструкция с низким энергопотреблением печатной платы, и время освещения длинное;

9. С одной ячейкой литий-железо-3,2 V, с переключением между дальним-сотового литиевая батарея 3. 7 в, три нити никель-металлгидрида могут быть использованы (требует встроенного заряда батареи и защиты от разрядки);

10. С функцией управления светильник, не фоторезистор, реализуется путем мониторинга солнечного напряжения: зарядка в течение дня и автоматически светильник в ночное время;

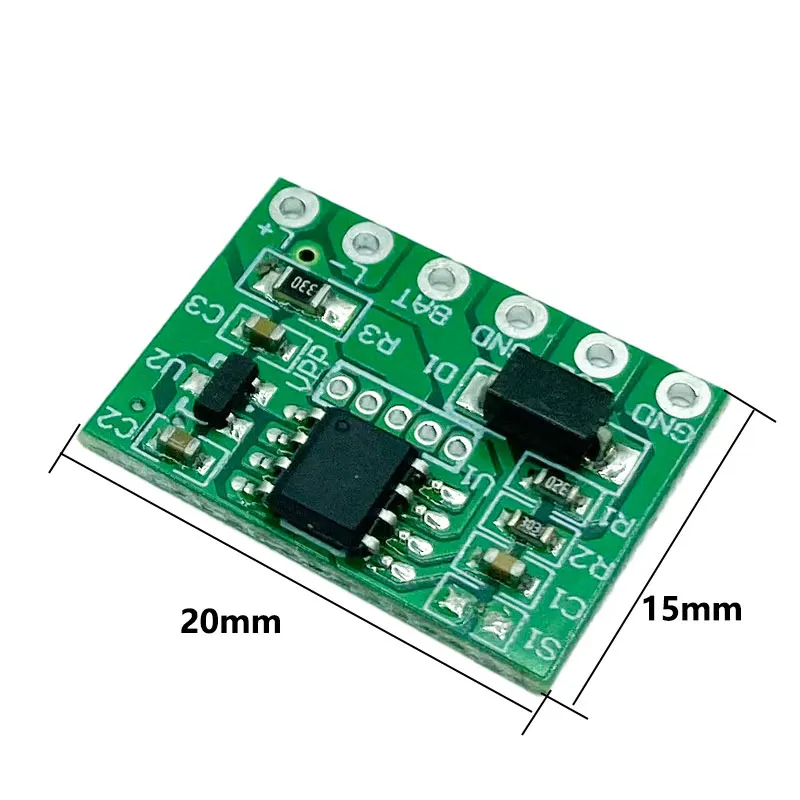

11. Объем печатной платы: длина 20 мм * ширина 15 мм.

Применимые случаи:

1. Солнечные одиночные и двухсторонние дорожные шпильки, солнечные сигнальные огни корабля, солнечные контурные огни, навигационный огонь на солнечных батареях;

2. Домашний Солнечный ландшафтный светильник s, солнечный Каменный светильник, солнечный газонный светильник s, солнечный Рождественский светильник s, солнечный Звездный Солнечный струнный светильник s и т. Д. Зарядка и светильник чувствительные переключатели и мигающий светильник s. Печатная плата имеет функцию драйвера лампы, и белый светодиодный светильник может быть использован непосредственно. Если вы используете лампы других цветов, вам нужно отрегулировать ток привода. Ток привода печатной платы не может превышать 20 мА, что повредит печатную плату.

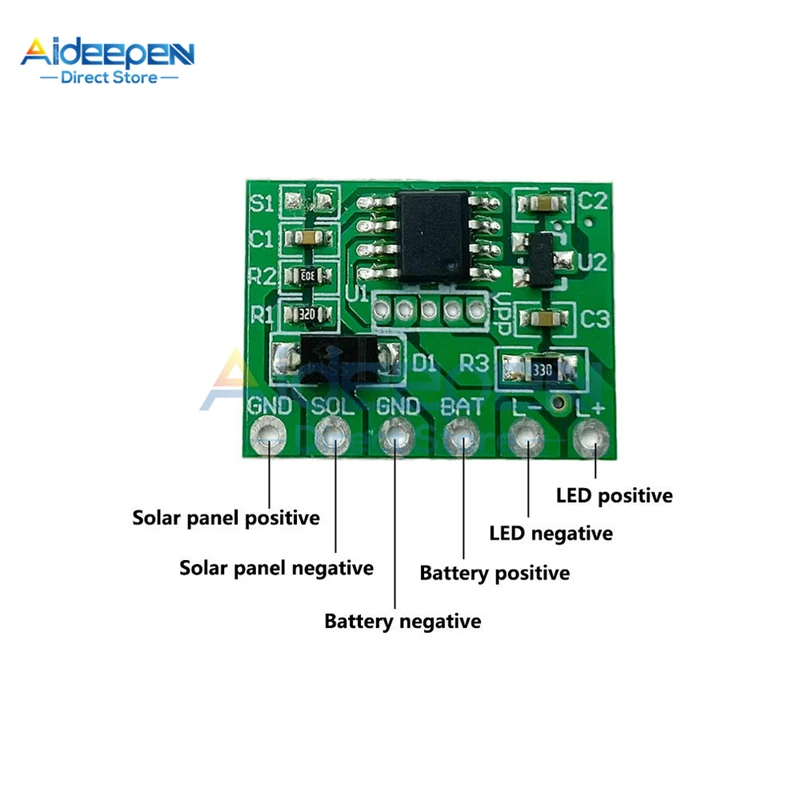

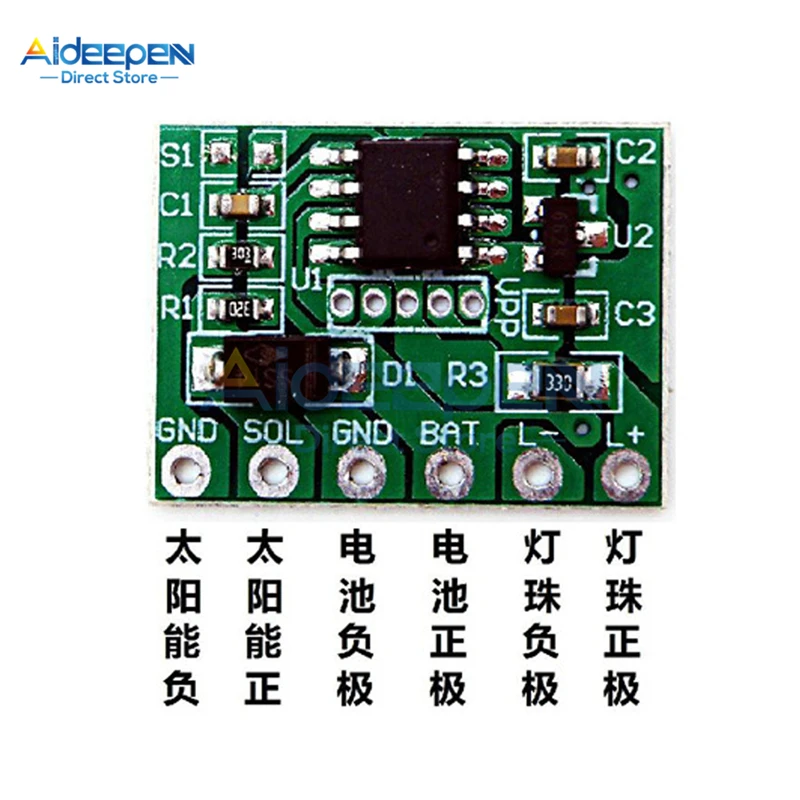

Электрические параметры:

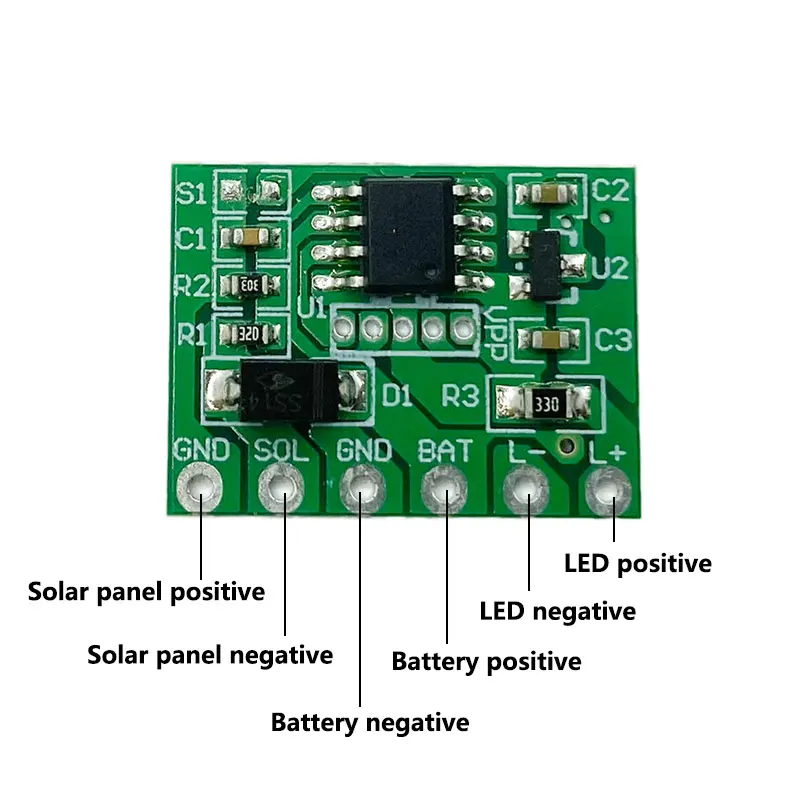

Напряжение солнечной панели: около 5 В

Ток солнечной панели: определяется в соответствии с окружающей средой использования, солнечный зарядный ток не может превышать 500 мА

Характеристики батареи: литий-железо с одной ячейкой, литиевая батарея с одной ячейкой, три нити никель-металлического гидрида (батарея нуждается в встроенной защитной плате для предотвращения перезаряда и переразряда)

Емкость аккумулятора: определить в соответствии с окружающей средой использования

Ток разряда батареи: белый светильник около 10 мА, и ток разряда не может превышать 20 мА

Частота мигания: при включении мигания частота мигания составляет около 2 Гц (другие частоты могут быть настроены)

Важное примечание: фактическое напряжение солнечной панели и фактическое напряжение батареи не могут превышать 6 в, в противном случае плата будет повреждена!

Требования к лампам:

По умолчанию на печатной плате используются белые лампы или лампы. При использовании струн лампы, светодиодные бусины, встроенные в лампу, соединяются параллельно. Если вы используете лампы других цветов, ток разряда батареи может увеличиться. Шарик лампы непосредственно подключен к монтажной плате без необходимости ограничения сопротивления тока. В партиях, вы можете настроить печатную плату, чтобы использовать другие цвета лампочек, или настроить параметры самостоятельно.

В тех случаях, когда схема устанавливается на длинный светильник режим, он может быть подключен к светодиодный светильник бусины встроенной веб-камеры-чип!

Регулировка тока разряда батареи:

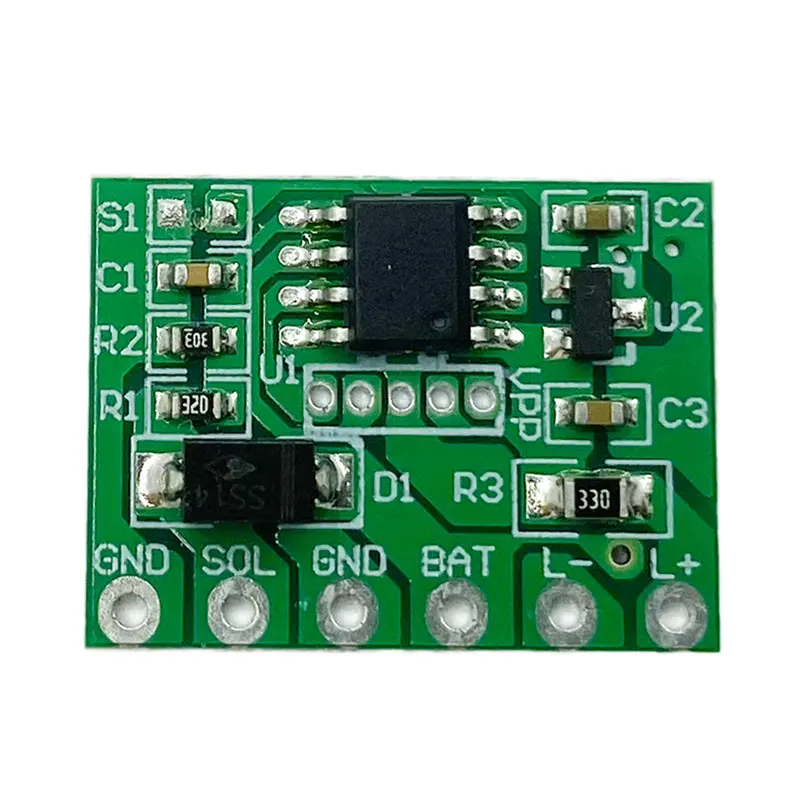

Когда напряжение батареи и цвет ламп фиксируются, ток вождения ламп определяется резистором R3. Значение сопротивления по умолчанию составляет 33 Ом. В тех случаях, когда напряжение батареи 3,7 V и белая лампа используется в приводной ток составляет около 10mA. При использовании других цветных лампочек вы можете получить необходимый вам ток разряда, изменив значение сопротивления, увеличив значение сопротивления и уменьшая ток разряда, уменьшить значение сопротивления и увеличить ток разряда. Управляемый ток шарика лампы должен контролироваться в 20 мА

Внутри, превышение этого тока повредит печатную плату.

Требования к сварке:

Печатная плата использует крупномасштабный чип интегральной схемы, чип чувствителен к статическому электричеству, и во время пайки необходимо принимать антистатические меры, в противном случае печатная плата будет повреждена;

Функция управления светильник:

Печатная плата автоматически контролирует освещение и исчезновение, обнаруживая уровень напряжения панели солнечных элементов. Весь процесс не требует ручного вмешательства для достижения цели зарядки в течение дня и автоматического освещения ночью. Порог напряжения управления на светильник контролируется микрокомпьютером с одним чипом, и порог управления на светильник может быть изменен путем настройки программы для достижения указанного светильник

Цель следующего светильник.

Функция синхронизации:

Традиционные дорожные шпильки не имеют функции регулярно включать свет. После того, как они будут собраны, они будут установлены в коробке. Свет включится до тех пор, пока аккумулятор не будет выключен. Клиент не может использовать дорожные шпильки сразу после получения дорожных шпильок. Нормальная работа. При хранении в течение длительного времени, аккумуляторная батарея будет повреждена в короткое время, когда батарея будет истощена. Поскольку дорожная шпилька является закрытым продуктом, батарея не может быть заменена, в результате чего весь продукт был скрапнут.

Дорожного движения, серьги-гвоздики с светильник-Функция синхронизации будет светильник вверх по времени, набор с помощью программы после того, как упаковка, и лампа шарик будет отправлен по истечении времени для достижения цели экономии энергии и защиты аккумулятора.

Программа работает на этой плате по умолчанию около 12 часов. Он начинает считать, когда светильник включен, и выключается через 12 часов. Процесс синхронизации контролируется микрокомпьютером с одним чипом. Время может быть изменено путем изменения программы партиями, чтобы достичь времени освещения лампы. Цель настройки.
