HC100 полноцветный светодиодный SPI контроллер программируемый светодиодный РЧ пульт дистанционного управления для ws2801 ws2812b ws2812 ws2811 8806 светодиодный скотч

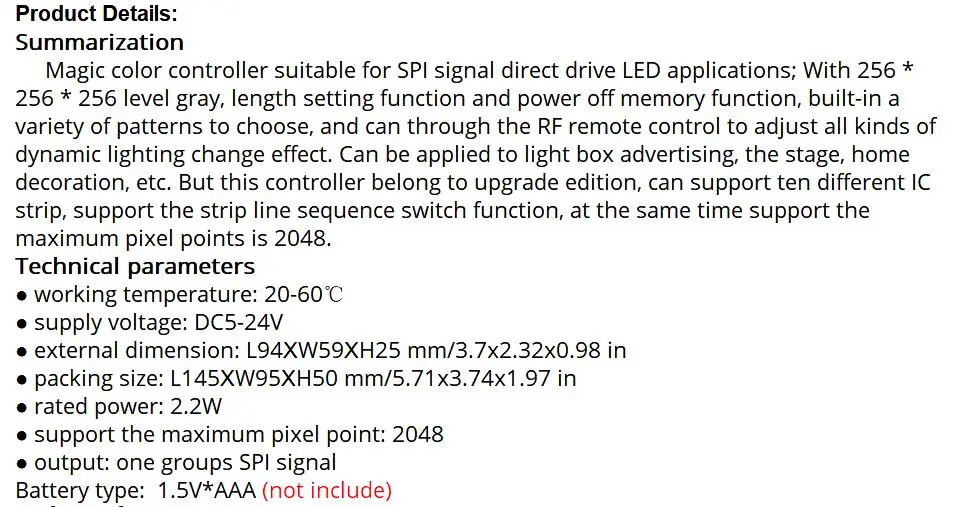

Спецификация интерфейса

    Интерфейс ввода питания:

Используйте обычную розетку постоянного тока в качестве входного интерфейса, входное напряжение 5-24 В.

    Выходной интерфейс нагрузки:

V + Соединительная полоса положительная, v-соединительная полоса отрицательная, полоса для подключения данных

Порт передачи данных, CLK Подключите часовой порт.

Направление для использования

1. На Панели Контроллера есть восемь кнопок, и каждая кнопка работает следующим образом:

Кнопка ВКЛ/ВЫКЛ, может открыть или закрыть выход нагрузки;

Кнопка воспроизведения/паузы, может воспроизводить или приостанавливать светодиодный эффект, удобный светодиодный статический эффект наблюдения, динамический

Модель (8- 83) эффективна;

 Кнопка добавления, при близком состоянии нагрузки, может регулировать Тип IC полосы, номер точки пикселя, линейную последовательность RGB;

 Кнопка уменьшения, при близком состоянии нагрузки, может регулировать Тип IC полосы, номер точки пикселя, последовательность линий RGB;

Кнопка выбора режима, режим добавить 1; При близком состоянии нагрузки, может переключаться Тип IC, номер точки пикселя, RGB

Порядковый ряд.

Кнопка выбора режима, режим минус 1; При близком состоянии нагрузки, можно переключать Тип IC, номер точки пикселя,

Серия линий RGB.

Кнопка снижения скорости, эффективная динамическая модель (8- 83), всего 100 шагов.

Кнопка ускорения, эффективная динамическая модель (8- 83).

2. На пульте дистанционного управления есть шесть кнопок, и каждая кнопка работает следующим образом:

ВКЛ/ВЫКЛ: вы можете включить или выключить выход нагрузки в любое время;

Режим: кнопка MODE, вы можете выбрать режим воспроизведения или паузы и наблюдать статический эффект

Светодиодный режим паузы.

S +: кнопка увеличения скорости;

S-: кнопка замедления скорости, всего 100 шагов;

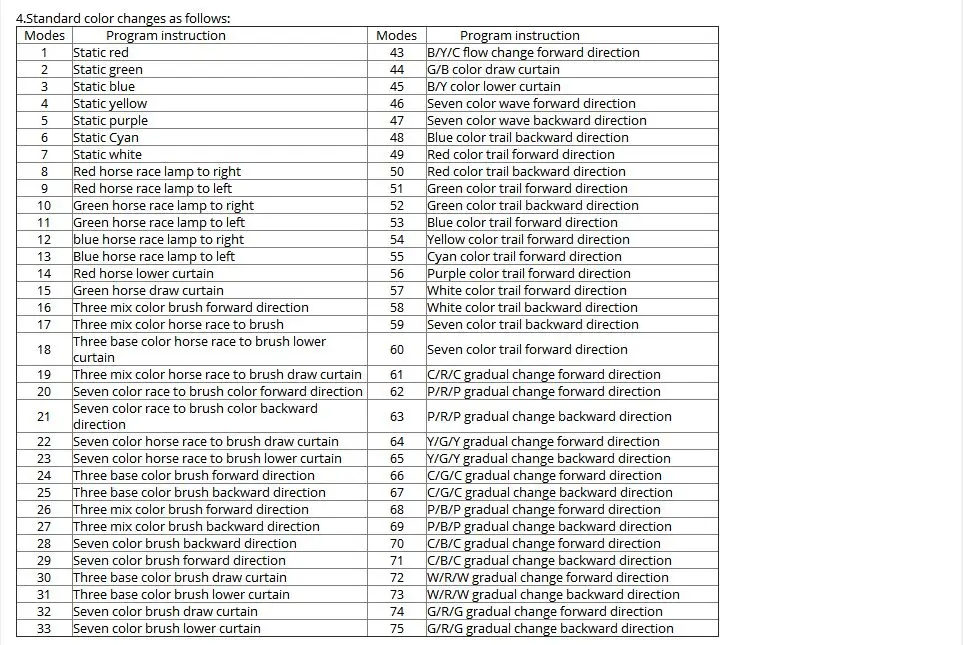

B +: Кнопка выбора программы, выбор вверх, всего 83 программы;

B-: Кнопка выбора программы, выбор вниз.

3. Инструкции по эксплуатации:

Сначала Подключите провод нагрузки, после этого нажмитеКлавиша, закройте контроллер, в это время на экране отображается «-выключение», нажмитеКлавиша, уровень экрана вверх показывает «номер пикселя:», значение пониженного ранга означает, что регулятор тока поддерживает точку пикселя, нажмитеКлюч может регулировать номер точки;

ПрессЕще раз, на экране отображается значение «Тип IC:», информация о пониженном ранге означает, что текущая поддержка типа IC, черезКлюч может выбрать соответствующий тип.

ПрессКлюч снова, экран вверх показывает "Led Sequence:", вниз ранг информация означает полосу RGB линейной последовательности, потому что на рынке много полосок спецификации отличаются, некоторые из них-RGB,

Некоторые из них RBG,GRB и так далее, поэтому этот контроллер обеспечивает изменение линейной последовательности RGB. ЧерезКлюч может выбрать соответствующую линейку RGB.

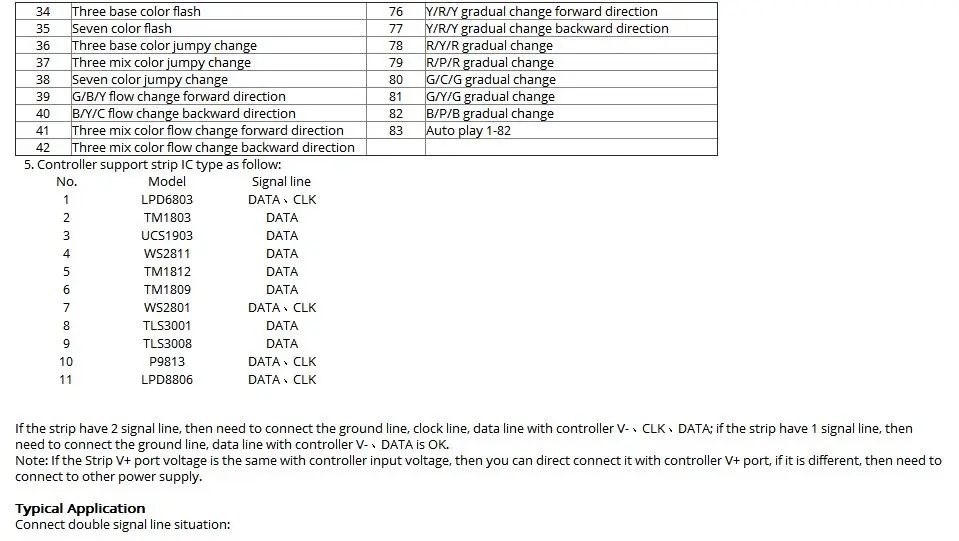

Подключение одной сигнальной линии:
