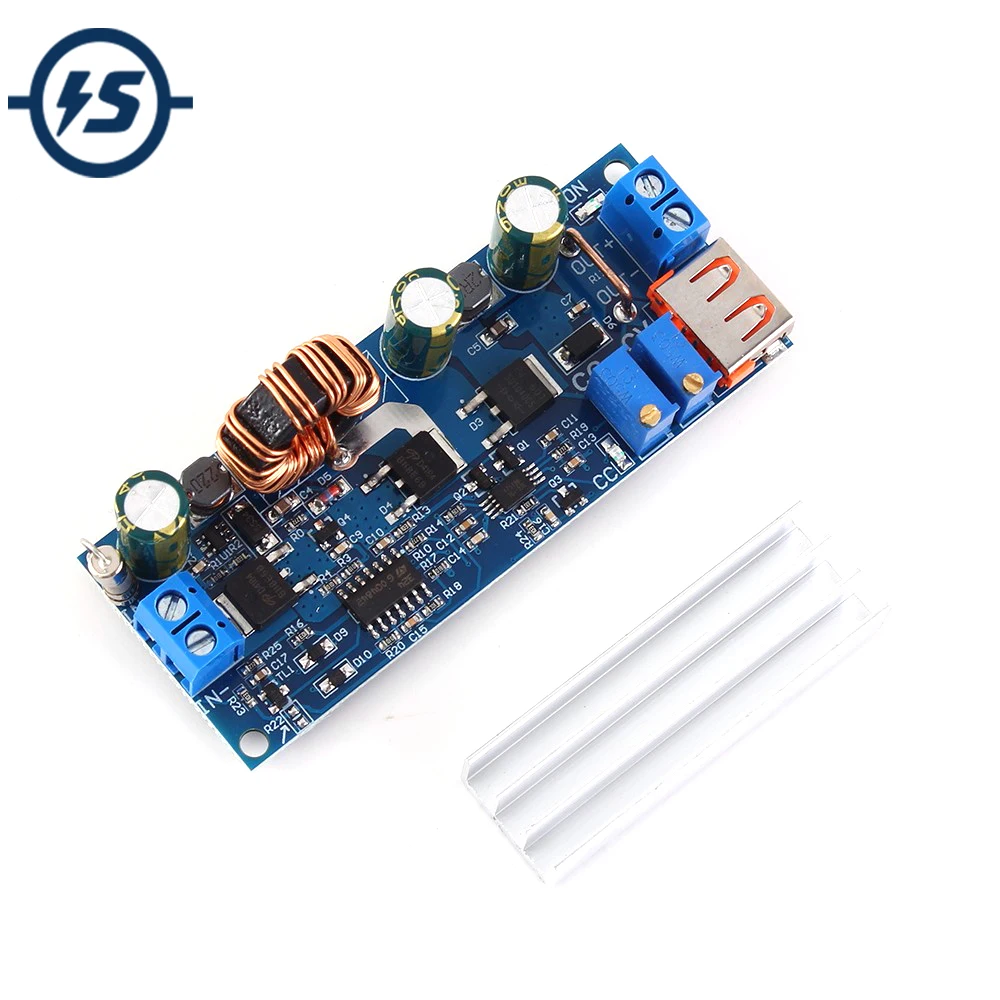

DC 2 V 24 до 3 30 80W USB Повышающий Модуль питания Регулируемый преобразователь
  • Thumbnail 1
  • Thumbnail 1
  • Thumbnail 1
  • Thumbnail 1
  • Thumbnail 1
  • Thumbnail 1

DC 2 V 24 до 3 30 80W USB Повышающий Модуль питания Регулируемый преобразователь

360,81 руб.

8 Отзыв(ов) | Добавить отзыв

Наличие: На складе




e_goto Processors Store

Информация о магазине

Стаж работы магазина e_goto Processors Store можно посмотреть на странице заказа товара.

*Внимание! Точную цену на данный товар Вы можете узнать непосредственно у продавца! На 21.05.2026 стоимость указанная на данной странице уже могла измениться! * Узнать цену *

960-40.2

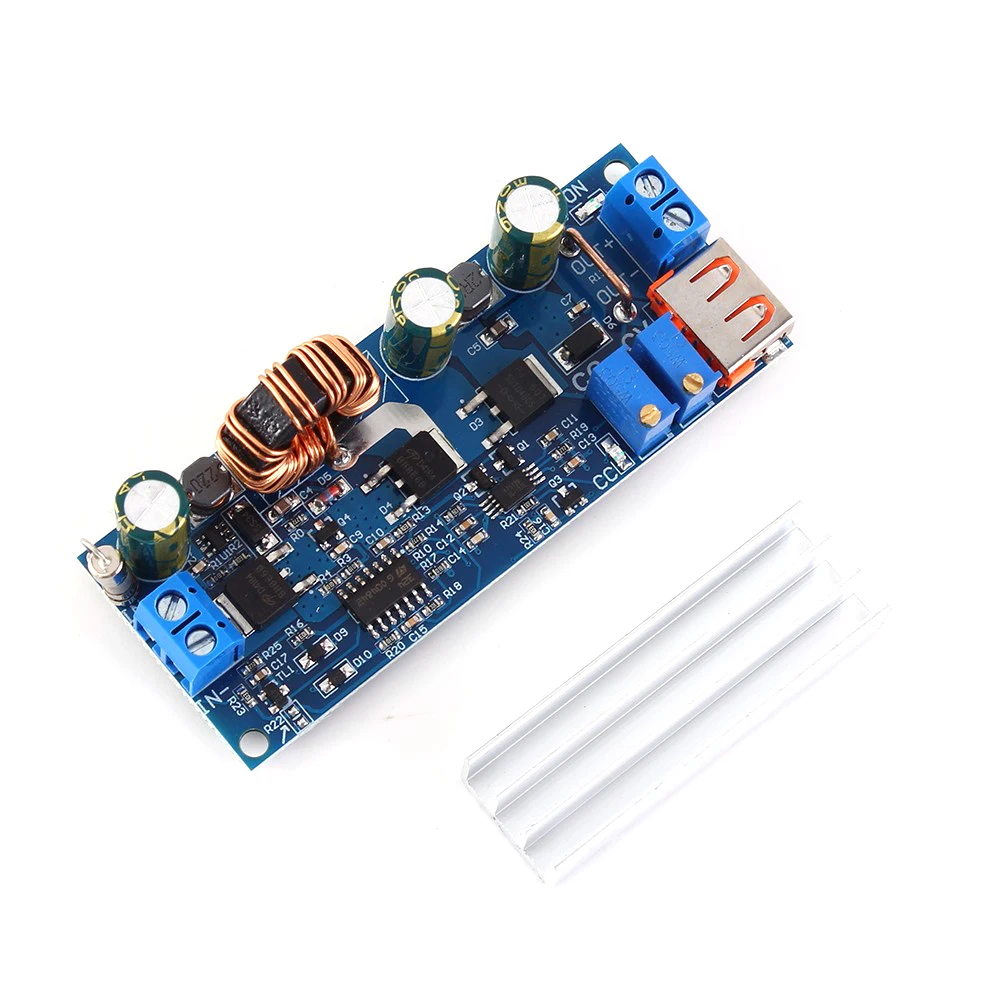

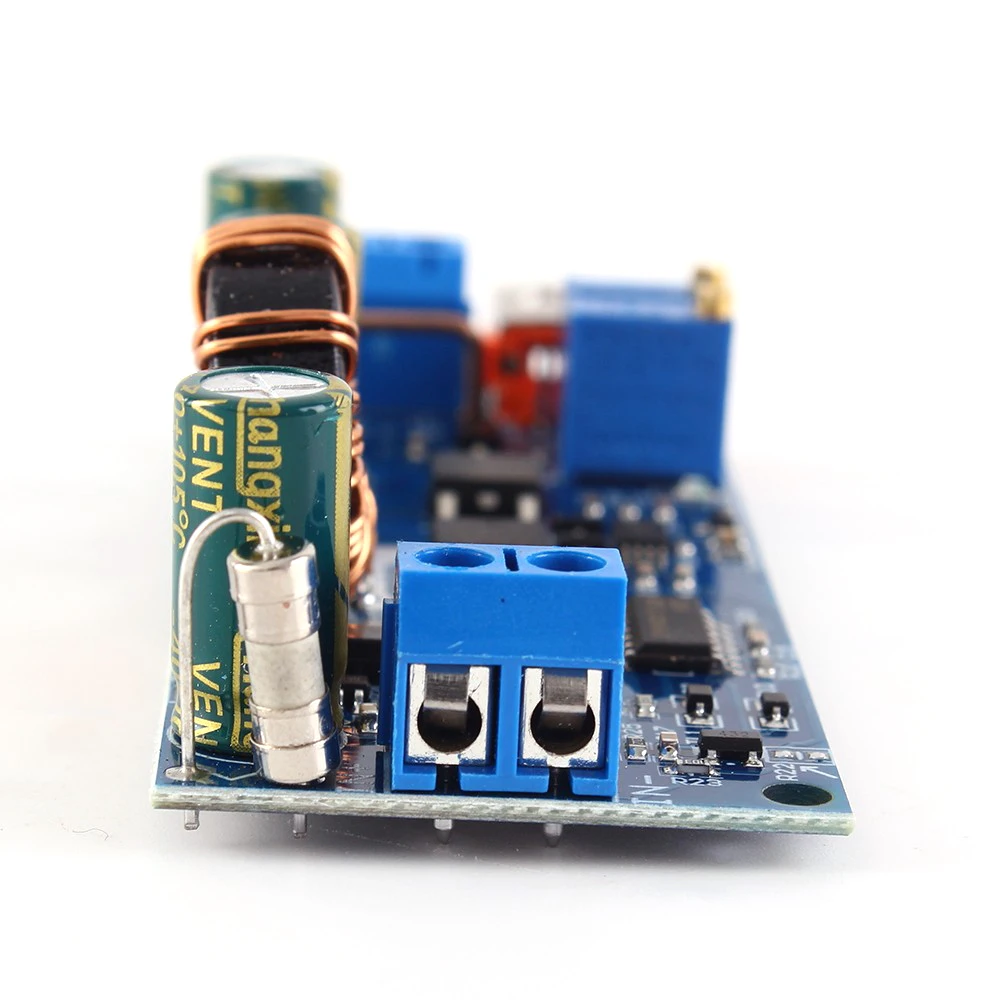

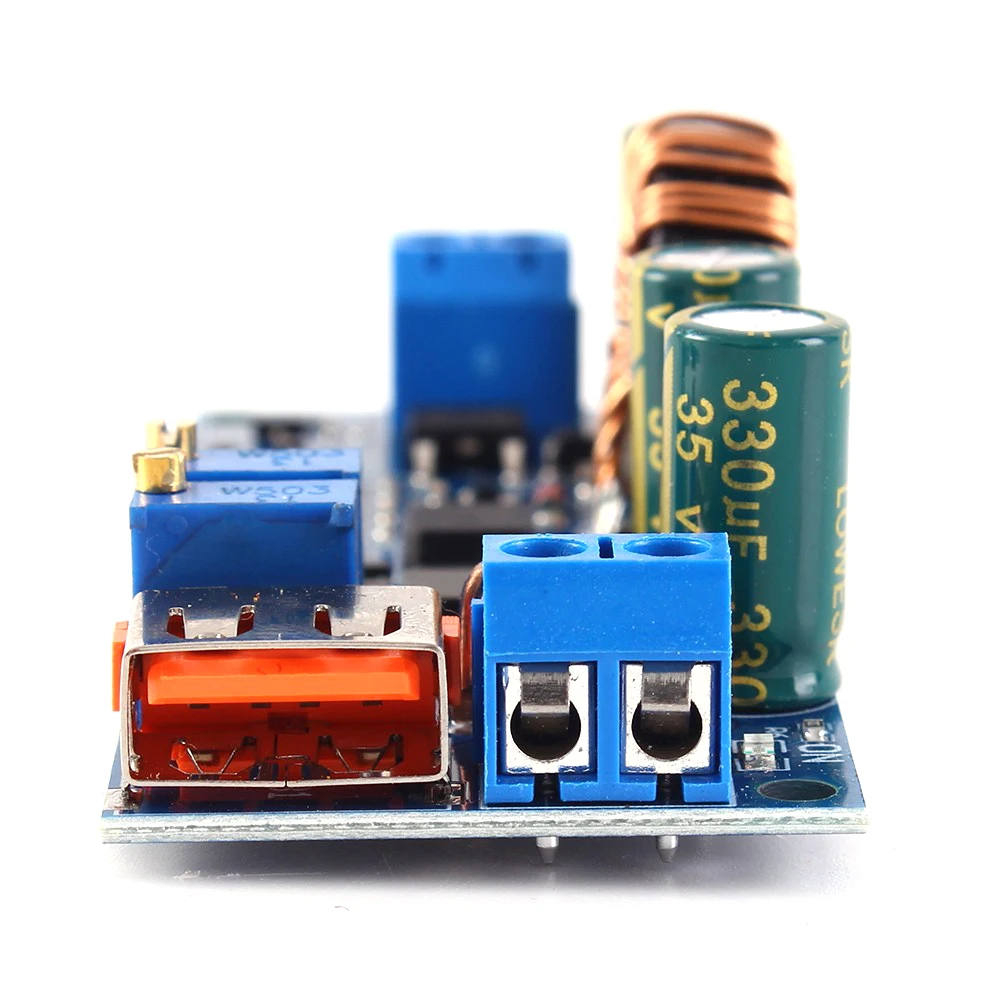

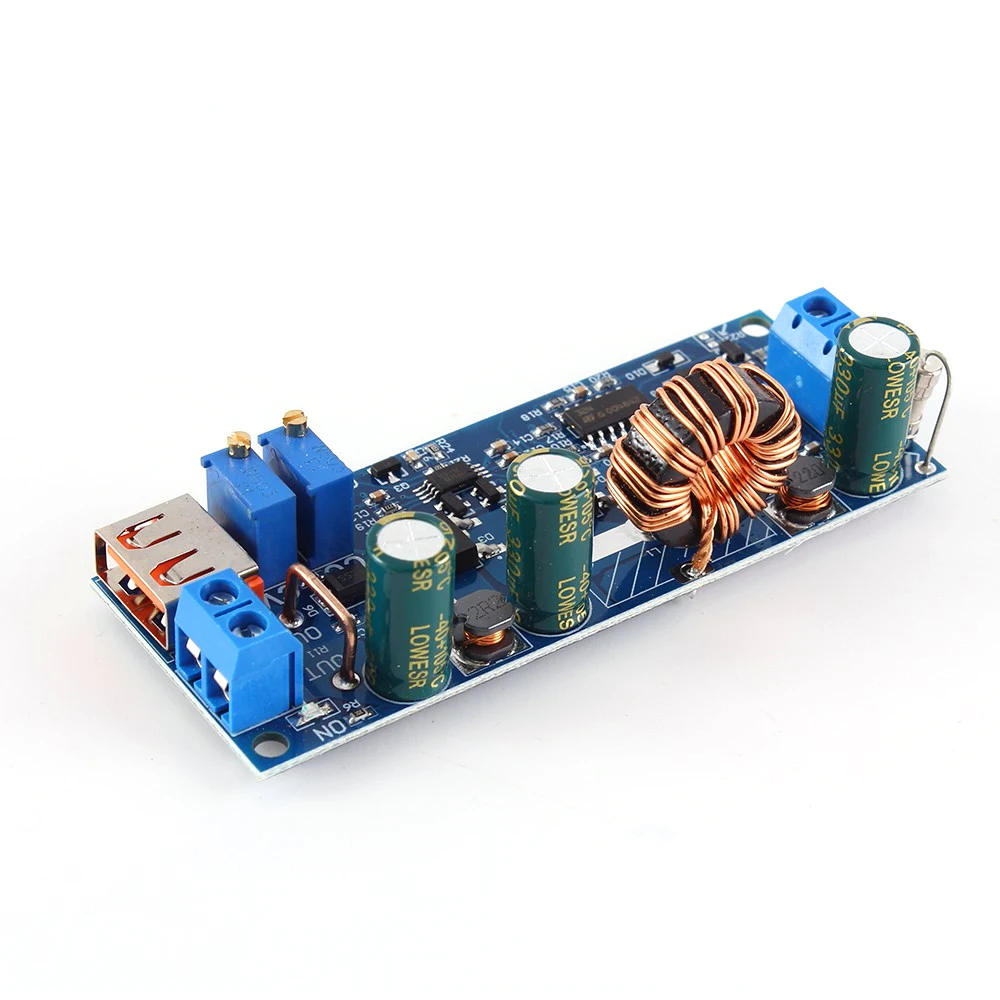

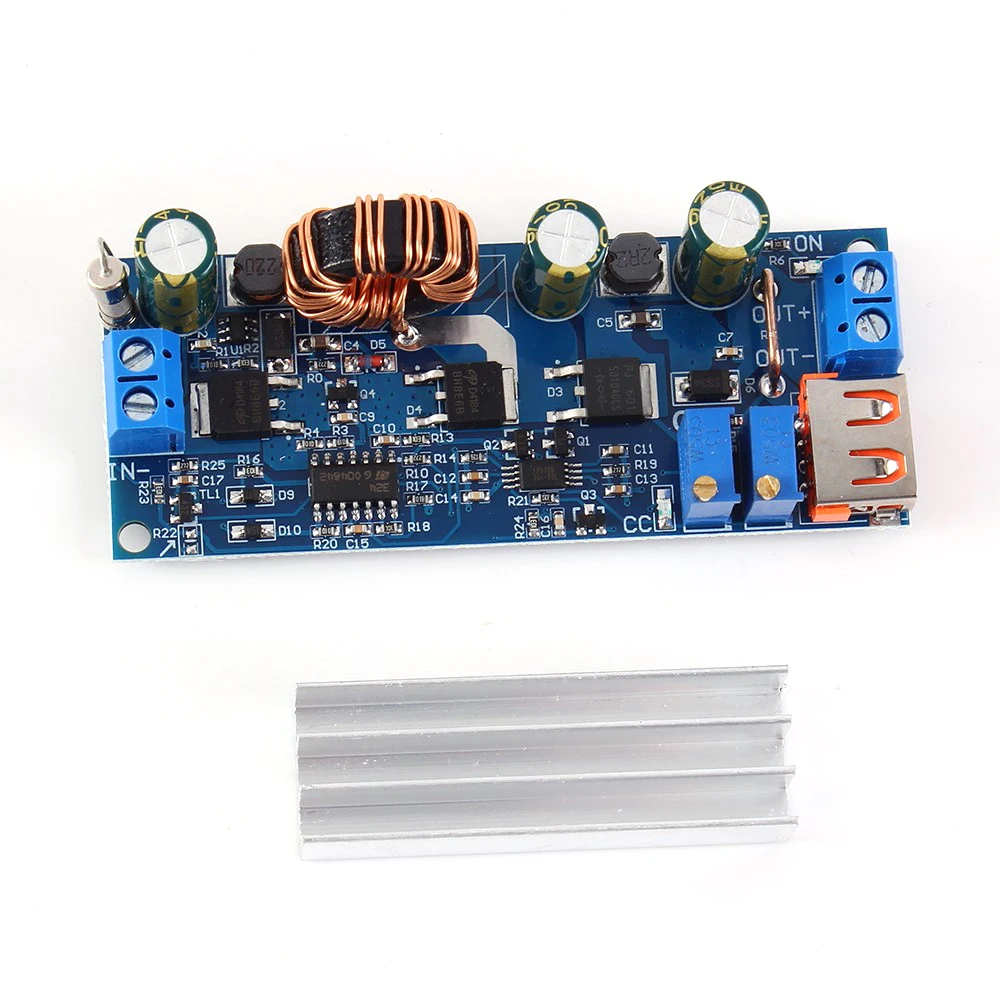

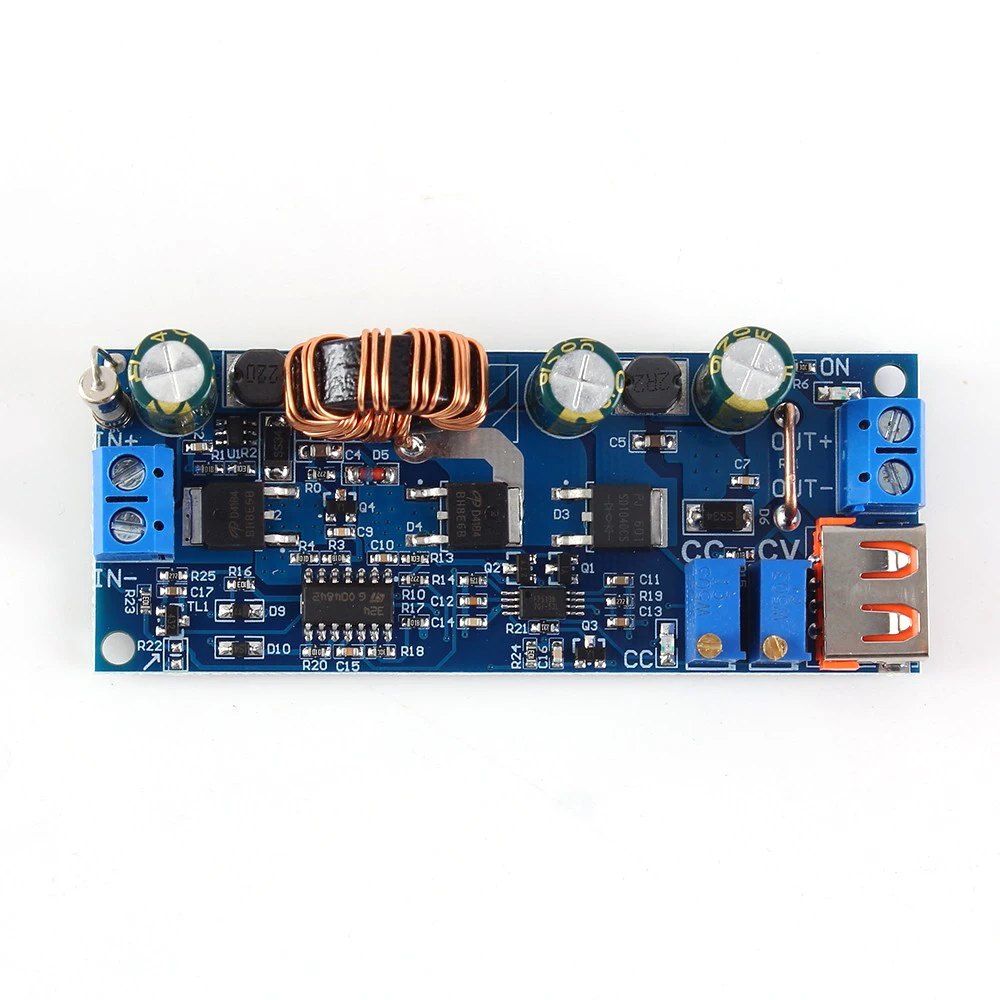

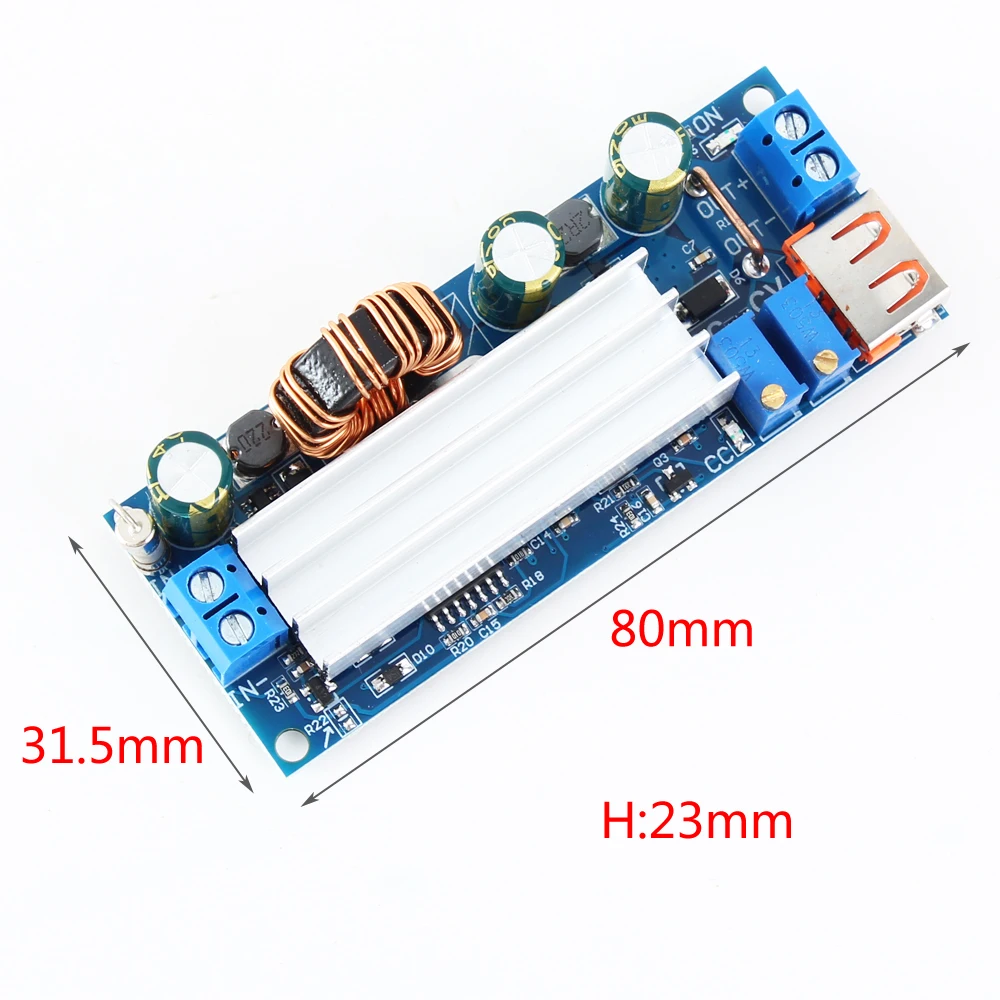

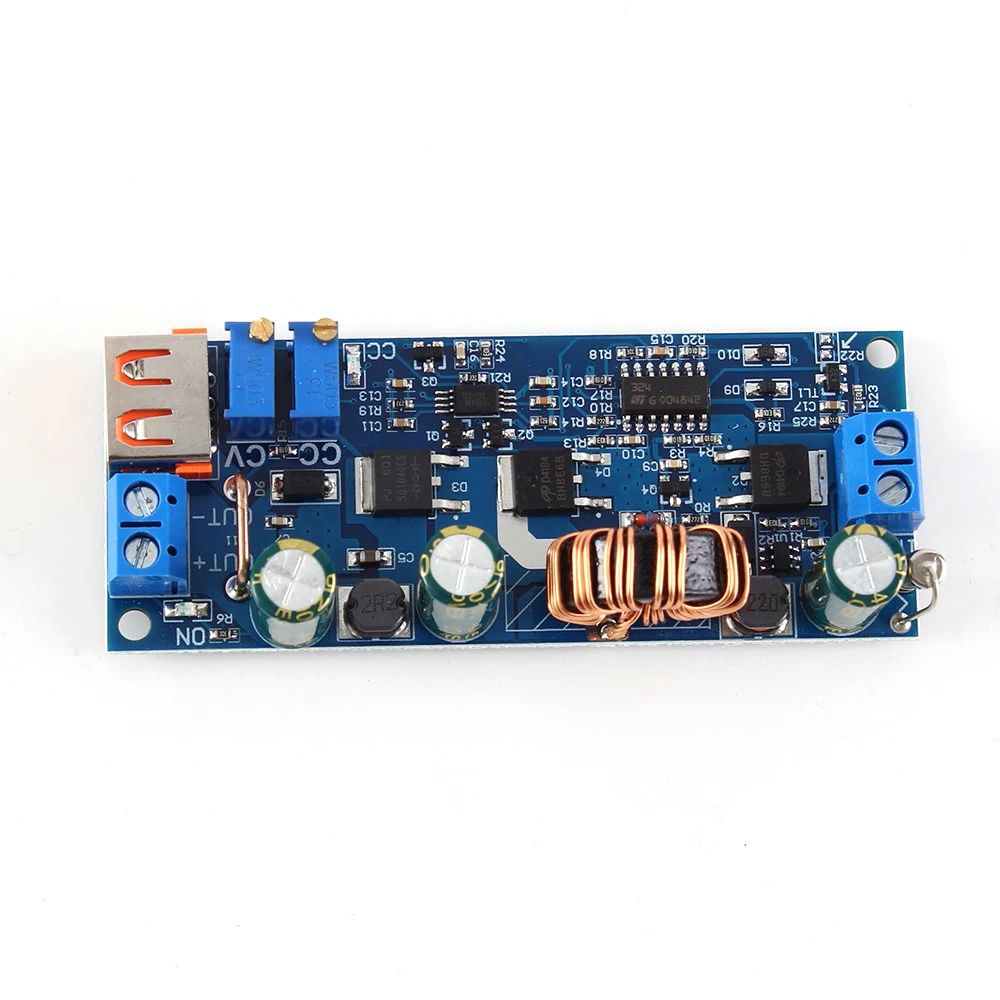

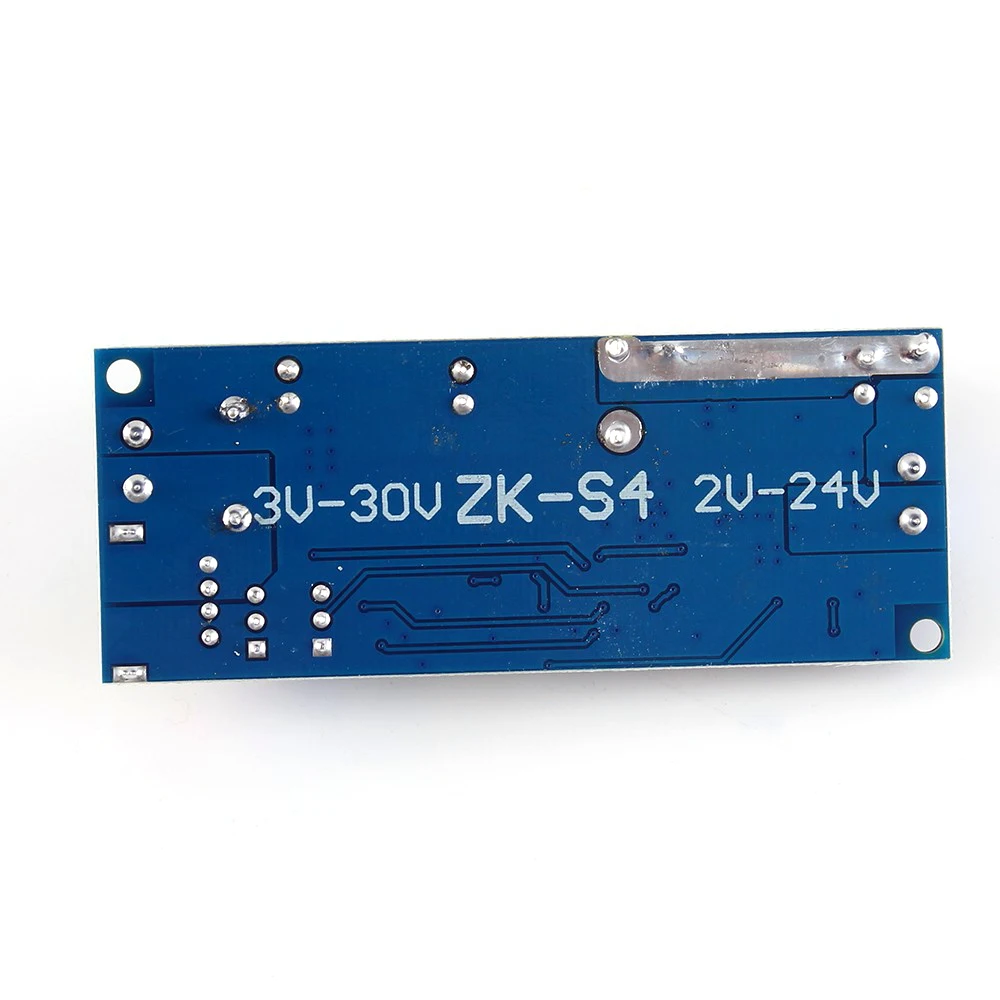

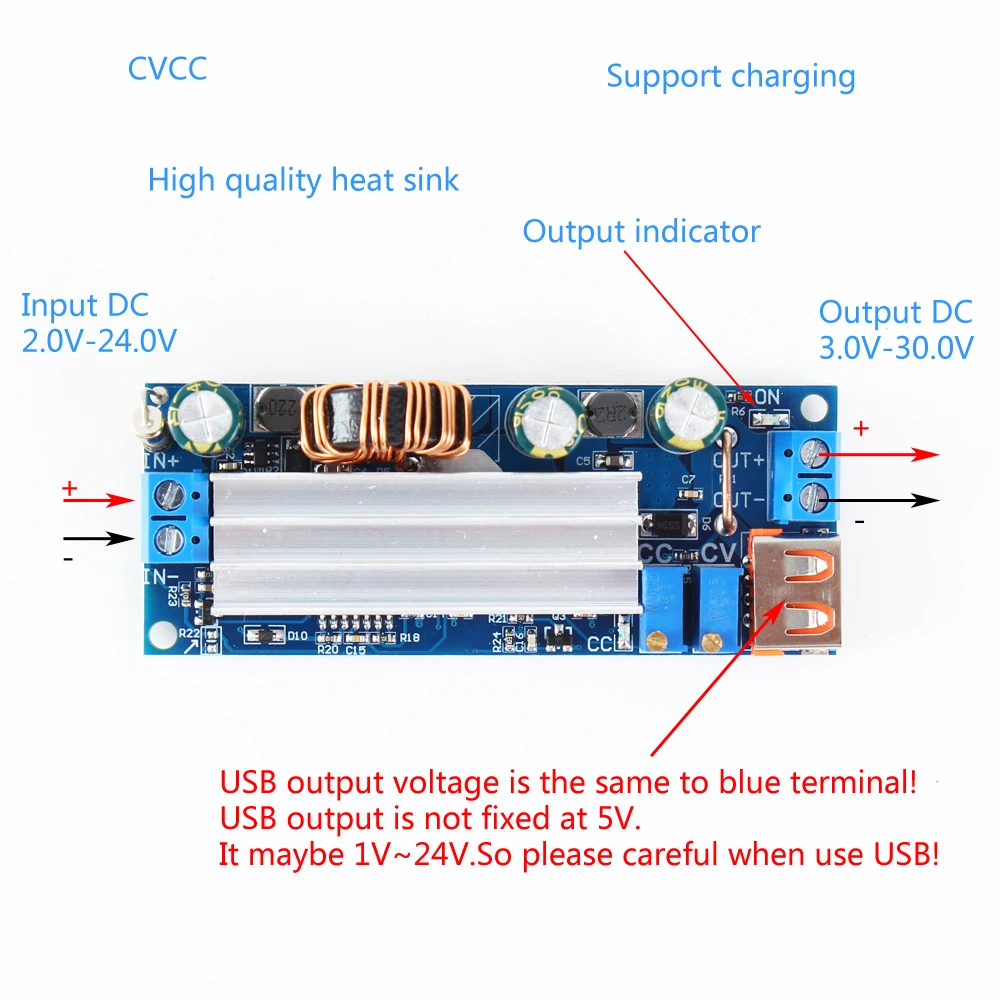

1. Описание:   ZK-S4-это модуль постоянного тока с регулируемым постоянным напряжением и постоянным током. регулируемое стабильное выходное напряжение и ток. установите выходной ток для удовлетворения спроса. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный. поддержка солнечной зарядки.   2. Особенности:   1>. Ультра низкое входное напряжение 2>. Высокая выходная мощность тока 3>. Поддержка защиты от обратного потока 4>. Поддержка защиты от перегрузки по току 5>. Поддержка защиты от низкого напряжения 6>. Поддержка защиты от обратного хода 7>. Поддержка режима зарядки 8>. Двухступенчатая фильтрация низкой пульсации 9>. Поддержка индикатора рабочего состояния   3. Параметры:   1>. Название продукта: ZK-S4 4А повышающий блок питания 2>. Номер товара: ZK-S4 3>. Рабочее напряжение: DC 2,0 V-24,0 V 4>. Выходное напряжение: DC 3,0 V-30,0 V 5>. Входной ток: 15А (макс.) 6>. Выходной ток: 4A (4A нужен теплоотвод; 3A стабильный в течение длительного времени) 7>. Выходная мощность: 80 Вт (макс. 45 Вт при 3,7 В; 80 Вт при 12 В) 8>. Эффективность преобразования: 93% 9>. Защита от низкого напряжения: Да (по умолчанию 2 В) 10>. Защита от обратного потока n: Да 11>. Защита от обратного хода: Да (MOS) 12>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃ 13>. Диапазон рабочей влажности: 0%-95% относительной влажности 14>. Размер: 80*31,5*23 мм 15>. Размер радиатора: 48*16*10 мм   4. Потенциометр/LED Введение:   1>. Потенциометр CV: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке. 2>. Потенциометр CC: Регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке. 3>. Светодиод CC: красный светодиод. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается. 4>. На светодиодах: зеленый светодиод. Индикатор выходного напряжения.   5. Защитная функция:   1>. защита от пониженного напряжения: по умолчанию напряжение защиты от пониженного напряжения составляет 2 В. пользователь может изменить резистор R22 в соответствии с формулой R22 = 12500/(U-0.75V) и сбросить значение защиты под напряжением. защита от низкого напряжения. е. g Установите значение защиты под напряжением до 3 В. поэтому R22 должен установить резистор 5,6 K. 2>. Отрегулируйте выходной ток: поверните потенциометр CC против часовой стрелки более 20 поворотов перед подключением источника питания. Затем включите питание. Затем поверните потенциометр CC по часовой стрелке, чтобы увеличить выходной ток.   6. Использование шагов:   1>. Как обычный понижающий модуль питания: 1,1>. Подключите правильное входное напряжение на входном терминале; 1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. 1,3>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. 1,4>. тестирование и использование (Е. g: Максимальный выходной ток Modulersquos составляет 2А, если дисплей 2А на мультиметре. красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиод выключен.) 1,5>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение. 2>. Как зарядное устройство: 2,1>. топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. вызывает чрезмерный ток зарядки даже повреждает батарею. поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. затем автоматически переключиться обратно на постоянное напряжение зарядки. 2,2>. убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. если параметр литиевого аккумулятора составляет 3,7 В/2200 мАч, то напряжение поплавкового заряда составляет 4,2 В, а максимальный зарядный ток-1С, что составляет 2200ма. 2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 2,4>. измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает требуемого напряжения с плавающей зарядкой. (При зарядке литиевой батареи 3,7 В Отрегулируйте выходное напряжение до 4,2 В) 2,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки. 2,6>. Подключите аккумулятор к выходному терминалу и начните зарядку. 3>. Как мощный светодиодный драйвер постоянного тока: 3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров). 3,3>. Проверьте выходное напряжение мультиметром на выходной клемме и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение LEDrsquos. 3,4>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым рабочим током светодиода. 3,5>. Подключение светодиодов и тестирование.   7. Примечание:   1>. Это Повышающий Модуль питания, поэтому выходное напряжение должно быть больше, чем входное напряжение. В противном случае оно не будет работать нормально. 2>. Usb-выход не фиксируется на 5 В, может быть 1 В ~ 24 В. Поэтому, пожалуйста, будьте внимательны при использовании USB! 3>. Пожалуйста, поверните потенциометр CV против часовой стрелки более 20 поворотов, если нет выходного напряжения. 4>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. 5>. rsquoIN-rsquo и lsquoOUT-rsquo не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. 6>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. 7>. Пожалуйста, понижайте выходную мощность, если модуль горячий. 8>. Перед использованием ознакомьтесь с руководством и описанием.   8. Применение:   1>. Обычный источник питания; 2>. Зарядное устройство; 3>. Мощность светодиодного привода; 4>. Дисплей напряжения прибора; 5>. Измерительный прибор; 6>. Испытание цепи; 7>. Преобразование мощности.   9. Упаковка:   1>. 1 шт. ZK-S4 4А модуль повышенного питания; 2>. 1 шт. радиатор;



  960-40.1 13436.5113436.52

13436.113436.213436.513436.613436.713436.813436.1013436.11

960x300.1960x1000960x300
