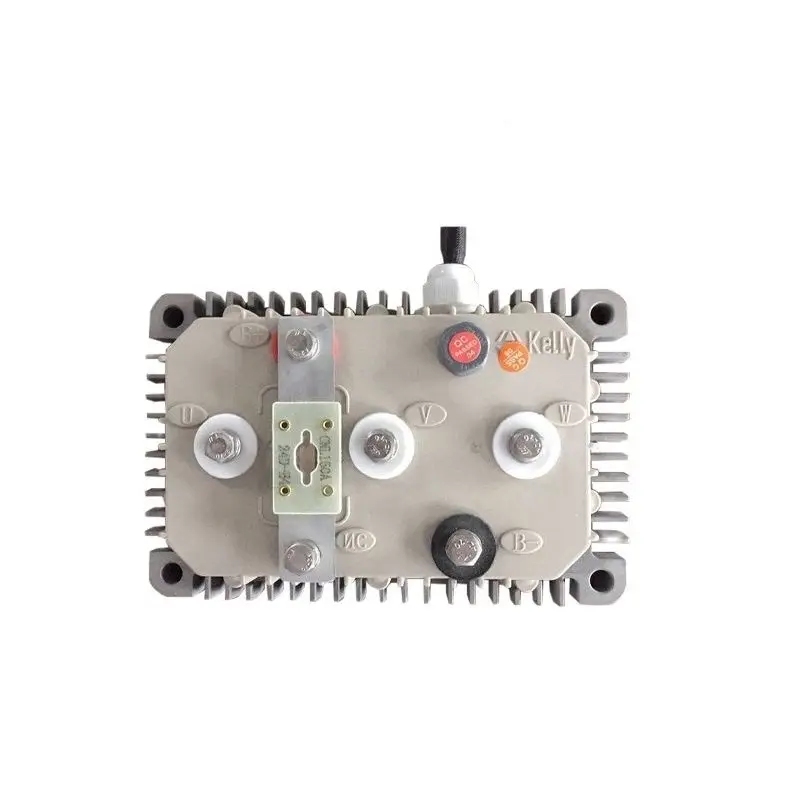

KLS7218M, 30в-72в, 250А, герметичный синусоидальный контроллер двигателя BLDC

Ключевые особенности:

Подходящий двигатель Тип: двигатель BLDC с датчиком Холла

Подходящий Двигатель мощность: 2000 Вт-3000 Вт

Диапазон напряжения: 30-72 в

Поддержка функции регенерации

Поддержка программируемых функций

Уровень водонепроницаемости: IP66

Контроллер KLS должен снизить шум двигателя BLDC, особенно для мотора-концентратора. Двигатель BLDC должен быть основан на 3 датчиках холла. Клиенты могут запрограммировать контроллер KLS на программное обеспечение ПК или приложение Android. Вам может понадобиться кабель USB-Z-TEK в RS232 для программирования контроллера, если вы хотите запрограммировать контроллер на планшете Android.

Перед запуском двигателя для контроллеров KLS необходимо выполнить идентификационный угол. И это может быть сделано через программу ПК или приложение Andriod (хоть и адаптер с голубыми зубьями).

Подробный ход работы будет показан в Руководстве к контроллеру KLS.

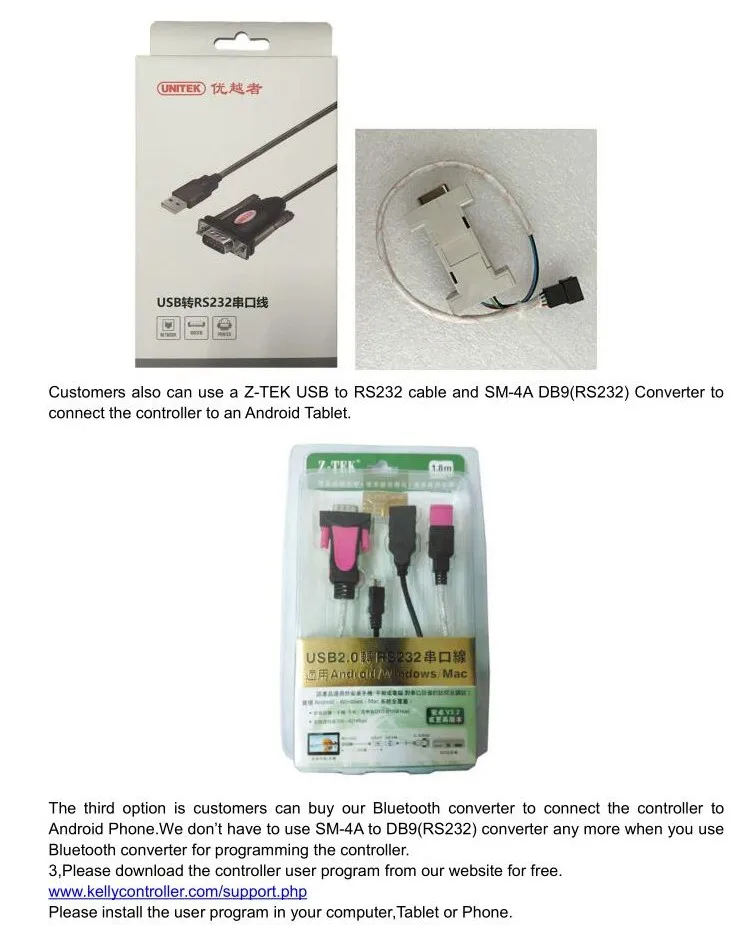

Кабель USB RS232

Особенности:

1) интеллект с мощным микропроцессором.2) Синхронное исправление, сверхнизкое падение, быстрые SVPWM и FOC для достижения очень высокой эффективности.3) электронный задний ход.4) контроль напряжения на 3 фазах двигателя, шине и источнике питания.5) контроль напряжения на источнике напряжения 12В и 5В.6) чувство тока на всех 3 фазах двигателя.7) цикл регулирования тока.8) аппаратная защита от перегрузки по току.9) аппаратная Защита от перенапряжения.10) настраиваемый предел для тока двигателя и тока аккумулятора.11) низкий уровень ЕМС.12) Защита аккумулятора: сокращение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении батареи.13) Прочный алюминиевый корпус для максимального рассеивания тепла и суровых условий.14) прочные Сильноточные клеммы и прочные авиационные разъемы для малого сигнала.15) термозащита: отключение тока, предупреждение и отключение при высокой температуре.16) контроллер может самостоятельно определять угол наклона для различных степеней датчиков Холла.17) настраиваемая высокая защита педали: контроллер не будет работать при обнаружении высокой дроссельной заслонки при включенном питании.18) умножение тока: Возьмите меньше тока от батареи, выводите больше тока на двигатель.19) Простая установка: 3-проводной потенциометр будет работать.20) Стандартный ПК/ноутбук для программирования. Клиентам есть еще один выбор для программирования контроллера KLS. Стандартный планшет с ОС Android для программирования. Нужен кабель USB Z-TEK в RS232 для подключения контроллера к программе приложения в планшете.21) предоставляется пользовательская программа. Легко использовать. Без затрат для клиентов.22) поддерживает двигатели с любым количеством полюсов.23) до 70000 электрических оборотов в минуту. (Электрические об/мин = механические об/мин * пары моторных полюсов; Пары моторных полюсов = моторные полюса/2).24) защита от пыли и воды в герметичных условиях, IP66

Общие характеристики:

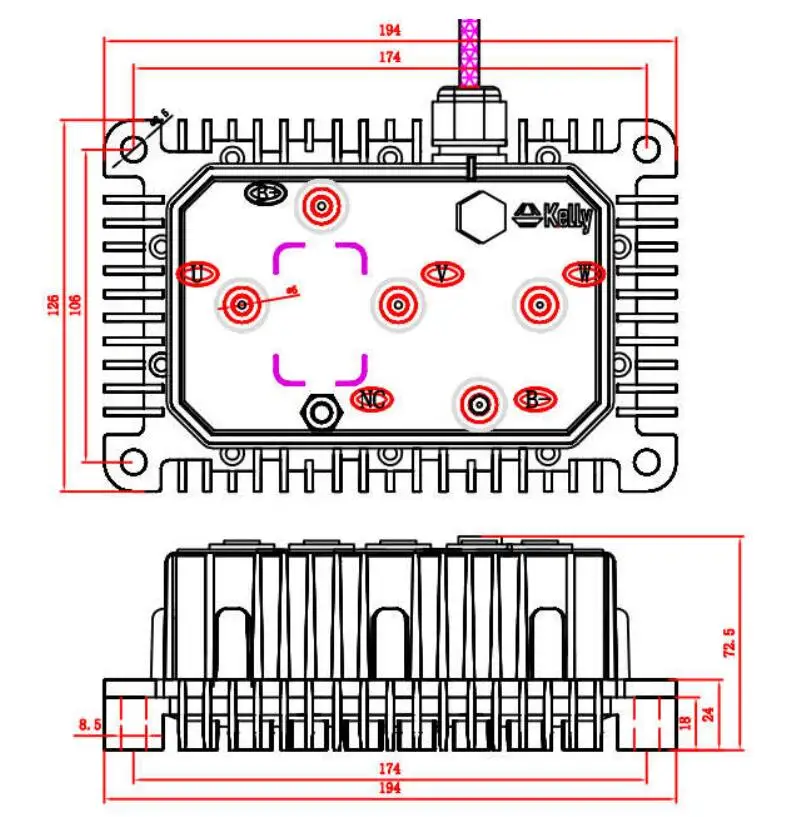

• Частота работы: 10 кГц или 20 кГц.• Ток батареи в режиме ожидания: <0,5 мА.• Ток питания датчика 5 В или 12 В: 40 мА.• Диапазон напряжения питания контроллера: от 18 В до 90 в для контроллеров с номинальным или меньшим номиналом 72 в.• Ток питания, PWR, 30 мА типичный.• Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 18 В до 1,25 * Номинальное напряжение.• Стандартный вход дроссельной заслонки: 0-5 вольт (3-проводная резистивная заслонка), 1-4 вольта (активная заслонка Холла).• Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проводную емкость для получения сигнала 0-5 В.• Драйвер катушки главного контактора <2A.• Диапазон рабочей температуры полной мощности: от 0 ℃ до 70 ℃ (температура полевого МОП-транзистора).• Диапазон рабочих температур: от-40 ℃ до 100 ℃ (температура полевого МОП-транзистора).• Предел тока двигателя, 30 секунд: 250 А, в зависимости от модели.• Предел тока двигателя, непрерывный: 80 А, в зависимости от модели.• Максимальный ток батареи: настраивается.Размер контроллера:

Стандартная проводка:

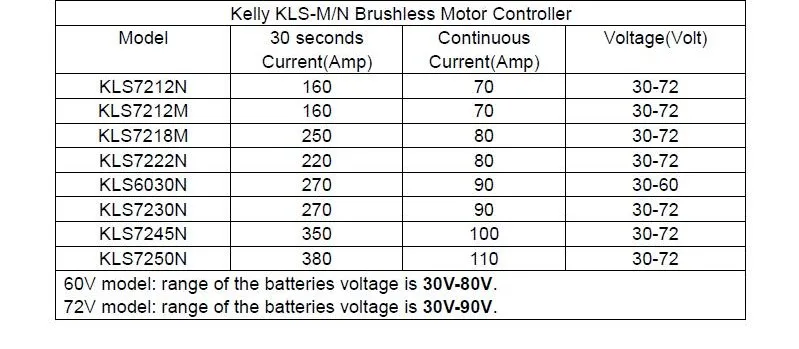

Различные модели контроллеров KLS-NM,

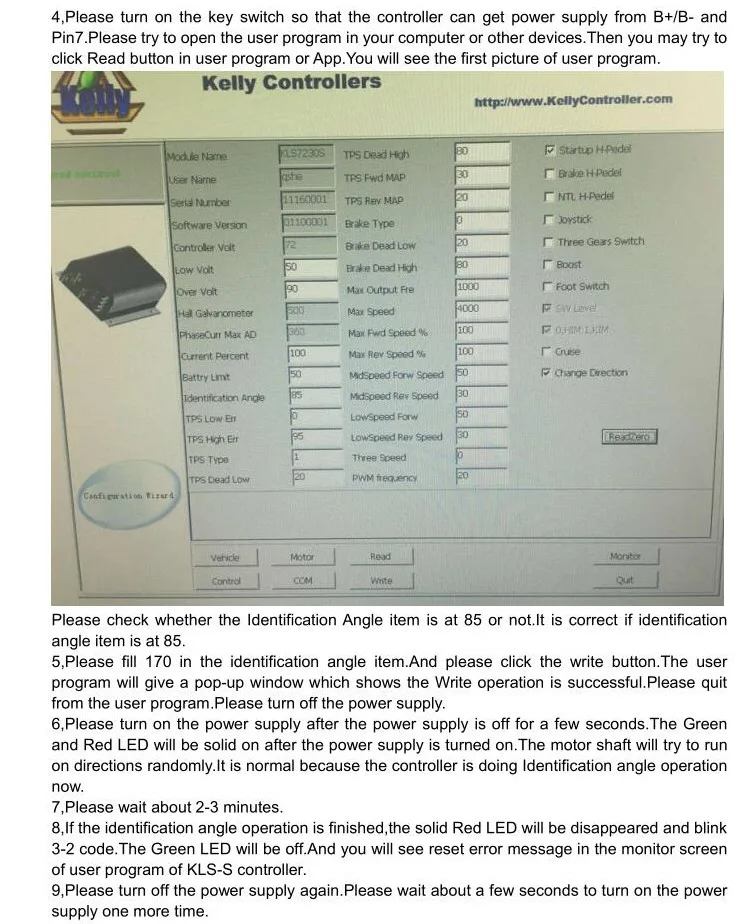

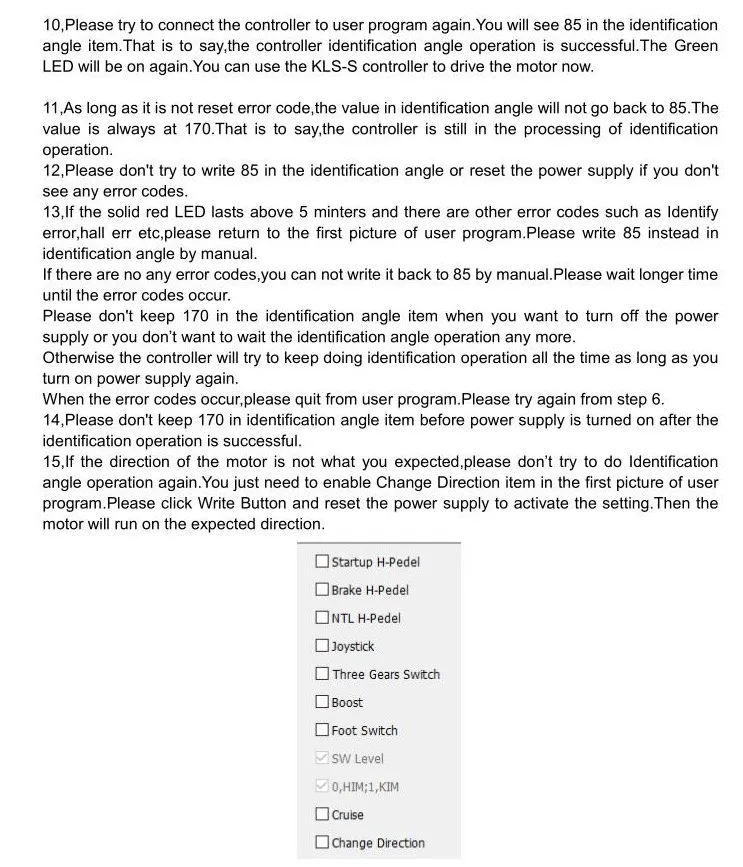

Процесс идентификации:

---

---
