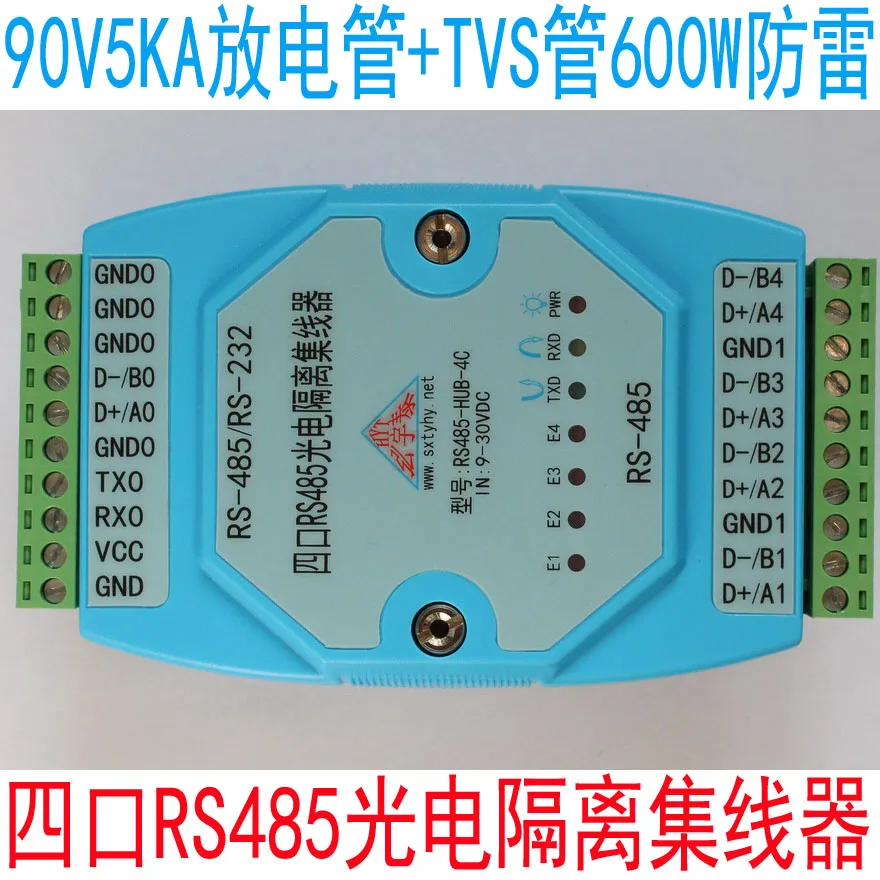

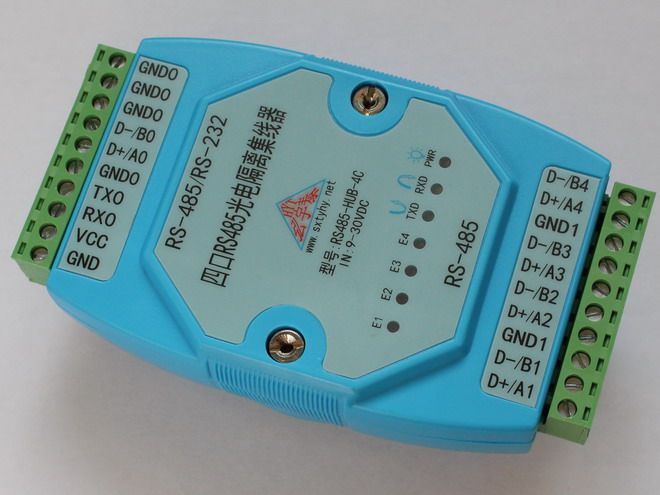

Фотоэлектрическая изоляция RS485/RS232 в 4 портовый RS485 концентратор сплиттер

---

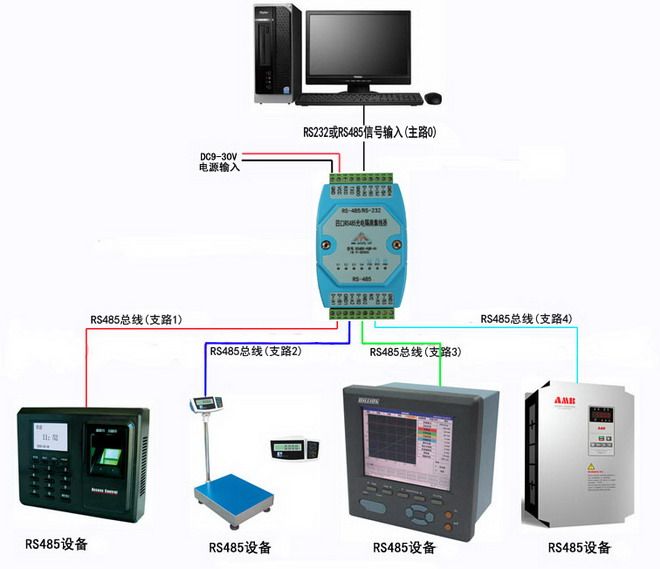

RS485/RS232 в 4 порта RS485 фотоэлектрический изоляционный концентратор: Модель: RS485-HUB-4C (фотоэлектрическая Изоляция между основными ветвями)(Промышленный уровень, Антистатическая, анти-помехи, уровень 2 Молниезащита protection-600W Молниезащита ТВ трубки и 90V5KA Молниезащита B3D090L разрядная трубка)Четырехпортовый фотоэлектрический изоляционный концентратор RS485 (RS485-HUB-4C)-это разветвленный концентратор шины RS485 (концентратор), предназначенный для удовлетворения требований системы RS485 в сложных условиях электромагнитного поля. 485 концентраторов с использованием ASIC для мягкого переключения. Встроенный модуль изоляции постоянного/постоянного тока 2 Вт. Выходной интерфейс RS485 принимает высокоскоростную оптопару для фотоэлектрической изоляции 2500 В и двухуровневой молнии protection-600W молниеносную защиту tv-трубки и 90V5KA молниезащиты B3D090L разрядной трубки. Он может эффективно предотвратить повреждение оборудования, вызванное статическим электричеством, ударом молнии, перенапряжением и разницей земного потенциала от шины RS485.В режиме RS485 дискринантная схема может автоматически распознавать направление потока данных, а автоматическое переключение позволяет цепи управления легко решить проблему задержки преобразования трансивера RS485. Скорость передачи интерфейса RS485 составляет более 1500 метров, стабильная производительность. Широко используется в системе сбора дорожных пошлин, системе мониторинга дорог и системе сбора электроэнергии, это продукт преобразования интерфейса данных с отличной производительностью и хорошей ценой.RS485/RS232 в 4 порта RS485 фотоэлектрический изоляционный концентратор (RS485-HUB-4C) обеспечивает соединение шины star RS485. Каждый порт имеет короткое замыкание, защиту от открытого замыкания и фотоэлектрическую изоляцию. Пользователи могут легко улучшить структуру шины RS485, разделить сегменты сети и повысить надежность связи. При ударе молнии или сбое оборудования неисправные сегменты сети (ветви) будут автоматически отрезаны и изолированы для обеспечения нормальной работы других сегментов сети (ветвей). Эта производительность значительно повышает надежность существующей сети RS485 и Эффективно сокращает время обслуживания сети.Левый терминал расположен следующим образом: (этикетка продукта отмечена)1------------- GND0 Main Road 0-сигнал заземления (внутреннее соединение с GND)2 --------------- GND0 Main Road 0-сигнал заземления (внутреннее соединение с GND)3 ----------------- GND0 Main Road 0-Signal Ground (внутреннее соединение с GND)4 ----------------- D-/B0 Главная дорога 0-RS485 D-(B)5 ---------------- D +/A0 Главная дорога 0-RS48 5 D + (A)6 ----------------- GND0 Main Road 0-Signal Ground (внутреннее соединение с GND)7 --------------- TX0 основной цепи 0-RS232 передатчик (на основе преобразователя)8---- RX0 основная электроплата 0-RS232 приемник (со штаб-квартирой на преобразователь)9-------------- Входная мощность VCC передний конец (9-30VDC)10-------- GND вход питания отрицательный конец (внутреннее соединение с GND0)

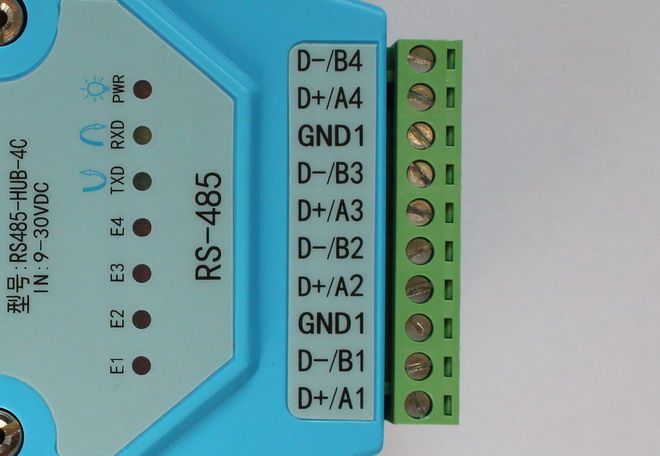

Правый терминал расположен следующим образом: (этикетка продукта отмечена)

1 ---------------- D-/B4 ветка 4-RS485 D-(B)

2 ----------------- D +/A4 ветка 4-RS485 D + (A)

3--------- GND1 филиал (1-4)-сигнал заземления (фотоэлектрическая изоляция с GND0)

4 ----------------- D-/B3 ветка 3-RS485 D-(B)

5 ------------------ D +/A3 ветка 3-RS48 5 D + (A)

6 ----------------- D-/B2 ветка 2-RS485 D-(B)

7 ----------------- D +/A2 ветка 2-RS485 D + (A)

8--------- GND1 филиал (1-4)-сигнал заземления (фотоэлектрическая изоляция с GND0)

9-------------- D-/B1 филиал 1-RS485 D-(B)

10 ------------ D +/A1 ветка 1-RS485 D + (A)

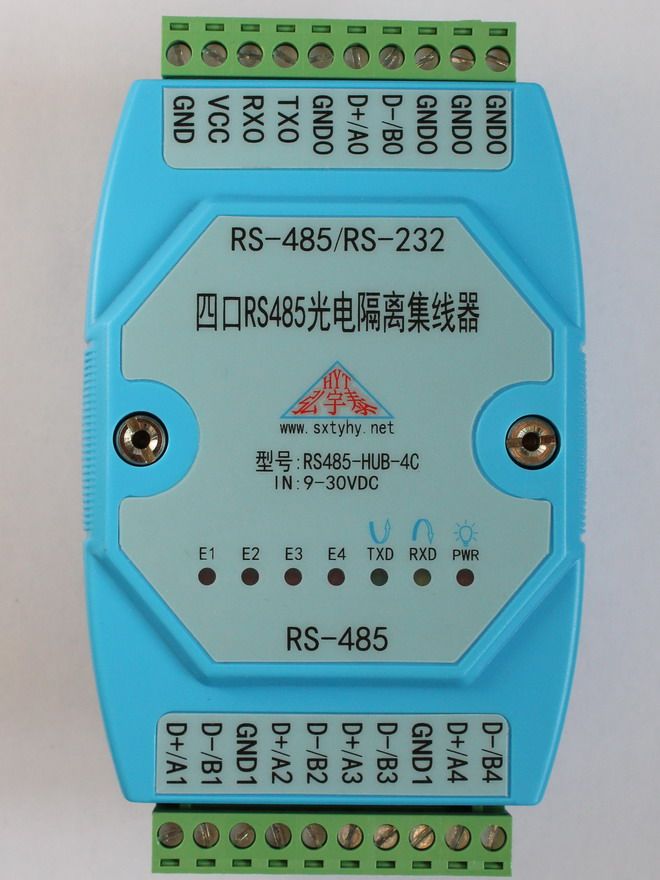

Семь сигнальных огней:

Источник питания (PWR) ------------------- яркий указывает на работу блока питания

Передача (TXD) -------- быстрая вспышка означает, что основная дорога 0 отправляет данные в каждую ветку (1-4)

Получение (RXD) ---------- Быстрое мигание означает, что основная цепь 0 получает данные, возвращенные каждой веткой (1-4).

Ошибка (E1) ------------------- Быстрое мигание означает, что данные, возвращенные приемной веткой 1 основной цепи 0, всегда ярки, что указывает на неисправность ветки 1.

Ошибка (E2) ------------------ Быстрое мигание означает, что данные, возвращенные приемной веткой 2 основной дороги 0, всегда ярки, что указывает на неисправность ветки 2.

Ошибка (E3) ------------------- Быстрое мигание означает, что данные, возвращенные приемной веткой 3 основной дороги 0, всегда ярки, что указывает на неисправность ветки 3.

Ошибка (E4) ------------------ Быстрый мигание означает, что данные, возвращенные приемной веткой 4 основной дороги 0, всегда ярки, что указывает на неисправность ветки 4.



Промышленная направляющая установка, модуль Adan

Совместимость с RS-232, RS-485 стандартами TIA/EIA

Высокоскоростное Обнаружение осуществляется в каждом порту, и ошибка автоматически отключается, изолируется и восстанавливается.

Автоматическая отправка/получение данных, без внешнего сигнала управления дорожным движением (RTS), реальный трехпроводной (TXD. RXD. GND) связи

_ Входной интерфейс: интерфейс RS232 и RS485

_ Выходной интерфейс: четыре RS-485 интерфейса (фотоэлектрическая Изоляция между основными ветвями)

Скорость связи: 300BPS-200KBPS

_ Рабочий Источник питания: 9-30VDC/500mA (широкий вход напряжения, со специальным блоком стабилизатора напряжения)

Интерфейс _ RS485 может подключать устройства интерфейса 128 RS485 на канал

_ Дальность связи:> 1,5 км (9,6 кбит/с)

_ Сигнальная индикация: семь сигнальных индикаторов питания (PWR), передача (TXD), получение (RXD), неисправность (E1-E4)

_ Рабочий режим: асинхронный полудуплекс (RS485)

_ Фотоэлектрическая изоляция Тип повышения (изоляционное напряжение 2,5 KVrms/500VDC изоляция), 2 Вт Специальный DC/DC модуль, RS485 обеспечивает двухуровневую молниезащиту для каждой линии-600 Вт молниезащиту для телевизоров, 90V5KA молниезащиту для B3D090L разрядная трубка, защита от перенапряжения, +/-15кВ защита от ЭСР и предотвращение помех на земле.

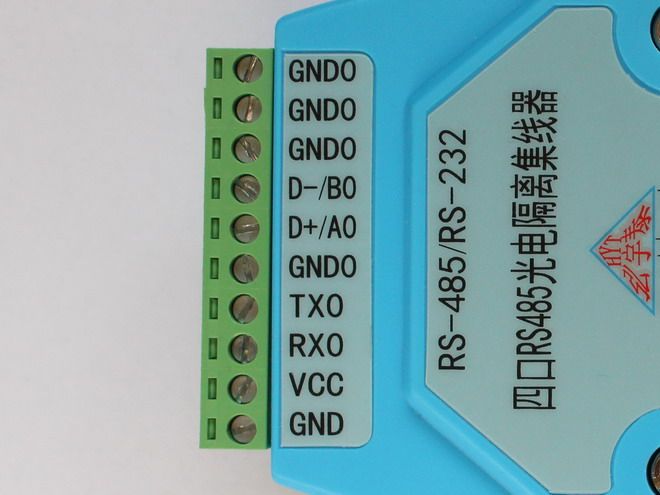

_ Электрический интерфейс: RS232C интерфейс составляет 10-bit терминал, RS485 интерфейс составляет 10-bit терминал.

_ Средняя передача: витая пара или экранированный провод

_ Размер профиля: 120 мм * 70 мм * 25 мм

_ Использование окружающей среды:-40 ~ 85 C, относительная влажность от 5% до 95%.

Применимо ко всему используемому программному обеспечению связи, подключи и работай

Поддержка DOS/WIN95/WIN98/WIN2000/NT/XP Linux и т. Д.



ПЛК и коммуникации

_ Система управления промышленной автоматизации

_ Удаленная компьютерная система мониторинга

Автоматизированное электронное производственное оборудование

_ Системы контроля доступа

_ Системы управления посещаемости

_ Потребление системы

Система парковки

_ Система самопомощи

_ Автобусная система сбора пошлин





---

---
