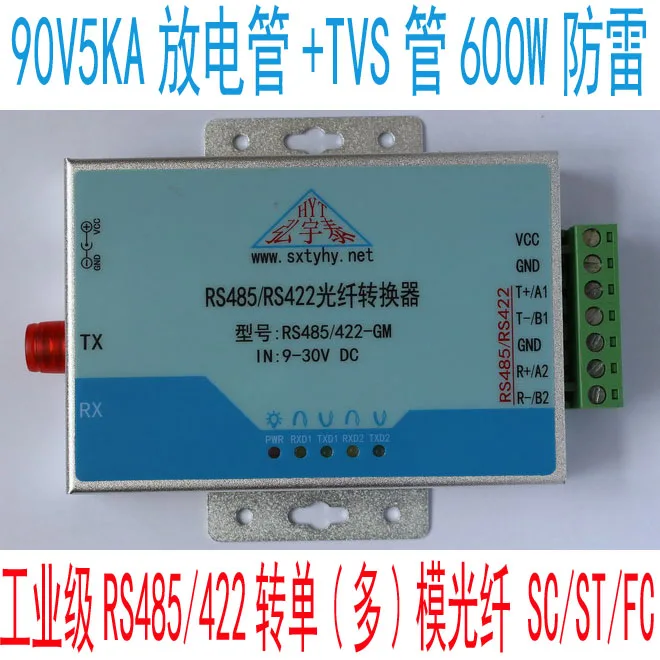

Двухсторонний RS485/односторонний фотоволоконный преобразователь однорежимный

1. Одномодовое Оптическое волокно (20 км) одномодовое одиночное волокно FC круглый рот 2. Многомодовое волокно (5 км) многомодовое одиночное волокно FC круглый рот     Одномодовый одноволоконный преобразователь RS485/422 (круговой порт FC): Модель: RS485/422-GM-SSA/B-FC RS485/422 сделанный на заказ многомодовый одноволоконный преобразователь (FC круговой порт): Модель: RS485/422-GM-MSA/B-FC (Промышленный уровень, Антистатическая, анти-помехи, уровень 2 Молниезащита protection-600W Молниезащита ТВ трубки и 90V5KA Молниезащита B3D090L разрядная трубка) Одномодовый (многомодовый) одноволоконный преобразователь RS485/422 поддерживает передачу данных на большие расстояния из двух оптических волокон RS485 или одного RS422. RS422/RS485 выходной интерфейс принимает двухуровневые молнии protection-600W молниезащиты tv-трубки и 90V5KA молниезащиты B3D090L разрядной трубки. Он может эффективно предотвратить повреждение статического электричества, удар молнии, всплеск и разность земного потенциала от шины RS422/RS485 к оборудованию. Преобразователь имеет автоматический трансивер с нулевой задержкой и преобразование трансивера. Уникальная схема ввода/вывода может автоматически контролировать направление потока данных без каких-либо сигналов рукопожатия (например, RTS, DTR) и настроек перемычки для реализации полнодуплексного (RS-422) И полудуплексный (RS-485) Режим преобразования, plug-and-play. RS485/422 Одномодовый (многомодовый) одноволоконный преобразователь имеет самое длинное расстояние связи до 20 км (многомодовый 5 км), максимальная скорость передачи сигнала RS-485/RS-422 может достигать 256 кбит/с. Интерфейсы различных электрических стандартов могут быть смешаны. Конвертер RS232 может использоваться для подключения конвертера RS485/422. Он может заменить RS-232 на RS-485/422 конвертер интерфейса или фотоэлектрический изолятор. Он обеспечивает отличные характеристики EMI/RFT. Он может подключать устройства интерфейса 128 RS-422 или RS-485 со скоростью передачи данных 300-200 кбит/с и индикатором источника питания и индикатором потока данных для указания неисправности. Изделие используется в парах. Для связи интерфейса RS485, один интерфейс RS485 одного концевого оптоволоконного конвертера соответствует двум интерфейсам RS485 другого концевого оптоволоконного конвертера. Левый терминал расположен следующим образом: (этикетка продукта отмечена) 1 -------------- VCC блок питания с положительным полюсом 2 - --------- GND разъем питания отрицательный полюс 3 ----------------- модуль TX порт отправки Приемный порт модуля RX Правый терминал расположен следующим образом: (этикетка продукта отмечена)1 ------------- VCC блок питания положительный полюс2 ------------- GND источник питания отрицательный полюсD +(A) RS485 на переднем конце/1 Маршрут T +/A1 RS422D-(B) 4 ------------------- T-/B1 RS422 отправка отрицательного конца/1 Маршрут RS4855 ------------- GND сигнал заземления (подключен с блоком питания отрицательного полюса)D +(A) 6 ----------------------- R +/A2 RS422 получил передний конец/2 маршрута RS485D-(B) отрицательным концом/2-полосная RS485, полученные в виде буквы «R»/B2 RS422Пять сигнальных огней:Источник питания (PWR) - -медленная вспышка означает, что конвертер оптического волокна работает нормально, когда он включенСветильник для быстрой вспышки без сигналаПолучение (RXD1) -быстрая вспышка означает, что 1 канал получает данныеОтправить (TXD1) -быстрая вспышка означает, что 1 Маршрут отправляет данныеПолучение (RXD2) -быстрая вспышка означает, что 2 канала получают данныеОтправить (TXD2) -быстрая вспышка означает, что 2 маршрута отправляют данныеОн может поддерживать 2-полосная RS-485 данных или 1-way RS-422 данных в одно и то же время.Автоматическая пересылка с нулевой задержкой_ Асинхронная передача, точка-Многоточечное применение, интерфейс RS-485/422 и оптическое волокно_ Автоматическое обнаружение скорости последовательного порта, идентификации и управления направлением передачи данныхСкорость связи: 300BPS-200KBPS_ Рабочий Источник питания: 9-30VDC/350mA (широкий вход напряжения, внутренний стабилизированный модуль изоляции напряжения специального источника питания), внешний источник питанияДополнительный интерфейс SC/FC/ST_ Рабочая длина волны: 1310 нм/1550 нмСвязь расстояние: RS485/422> 1,5 км (9,6 кбит/с) Одиночный режим до 20 км, которые поддерживают несколько режимов до 5 кмВозможность подключения устройств интерфейса 128 RS-485 или RS-422_ Режим работы: асинхронный полудуплекс (RS-485) или асинхронный полный дуплекс (RS-422) Универсальный, без настроек перемычки_ RS-485/422 уровень молниезащиты 2 в Wire-600W Молниезащита tv-трубки, 90V5KA Молниезащита B3D090L разрядная трубка, защита от перенапряжения, +/-15KV защита от ESD и предотвращение помех на земле_ Передача данных: RS485/422 витая пара или Экранированное одномодовое оптическое многомодовое волокно_ Размер профиля: 115 мм * 90 мм * 23 мм_ Использование окружающей среды: - 40 ~ 85 C, относительная влажность от 5% до 95%.PLC_ Система управления промышленной автоматизации_ Удаленная компьютерная система мониторингаАвтоматизированное электронное производственное оборудование_ Система контроля доступа_ Посещаемости Управление Системы_ Потребление СистемыСистема парковки_ Система самопомощи_ Автобусная система сбора пошлин
