Высокоэффективные многовыходные блоки питания для светодиодного освещения 5 В 12

Обратите внимание:

Пожалуйста, убедитесь, что входное напряжение, выходное напряжение и ток в спецификациях товара при размещении заказов. Или мы организуем товар, как указано в спецификациях.

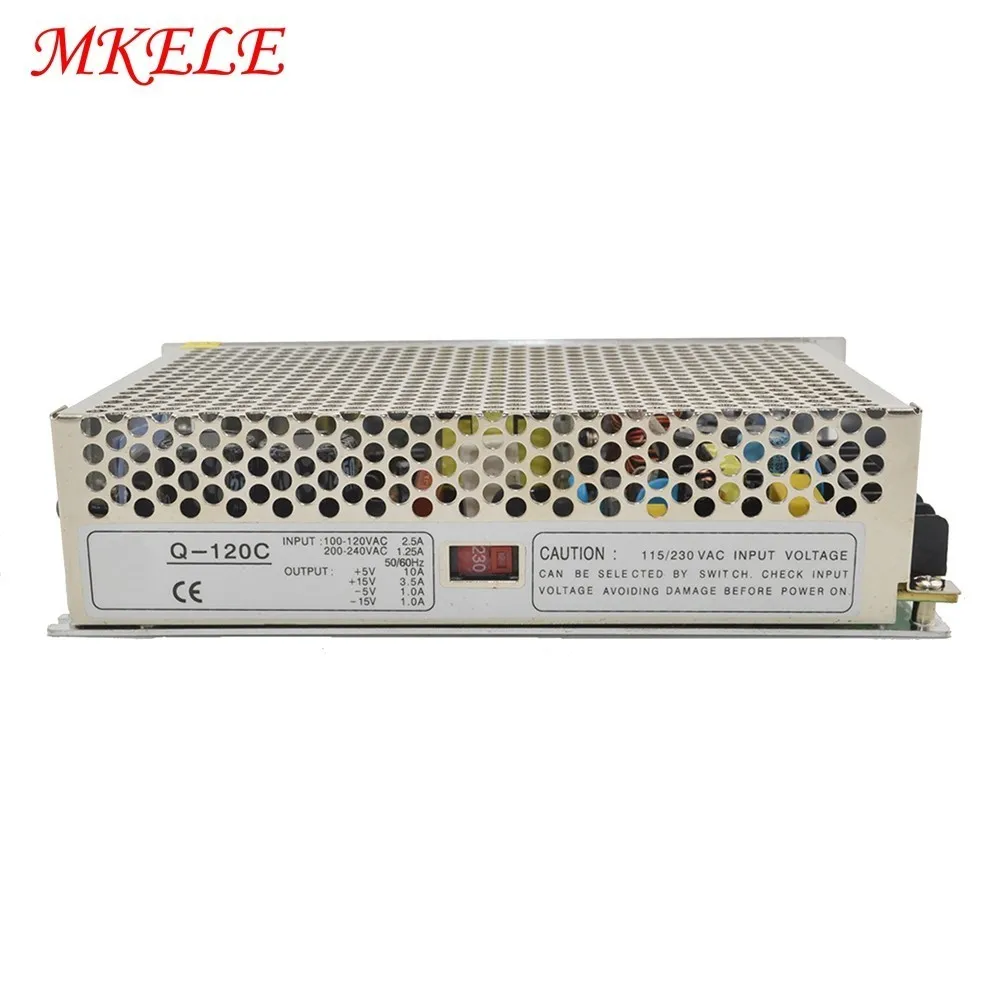

Модель Q-120B Q-120C Q-120D

ВыходНомер CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4

Напряжение постоянного тока 5 в 12 В-5 В-12 В 5 в 15 В-5 в-15 в 5 в 12 В 24 В-12 В

НоминальнаяВ настоящее время 11A 4A 1A 1A 10A 3.5A 1A 1A 8A 2A 2A 1A

В настоящее времяДиапазон 2-12A 0,5-5A 0,2-1A 0,2-1A 2-12A 0,5-5A 0,2-1A 0,2-1A 2-12A 0,2-5A 0,2-2A 0,2-1A

НоминальнаяМощность 120W 120W 120W 122,5 W 122,5 W 122,5 W 122,5 W 124W 124W 124W

Пульсация &Шум 80mVp-p 120mVp-p 80mVp-p 120mVp-p 80mVp-p 150mVp-p 80mVp-p 150mVp-p 80mVp-p 120mVp-p 180mVp-p 120mVp-p

НапряжениеAdj. Диапазон CH1:-5%, + 10% CH1:-5%, + 10% CH1:-5%, + 10%

НапряжениеДопуск 2% 6% 6% 6% 2% + 10%-5% 6% + 10%-5% 2% 6% 6% 6%

Настройка, подъем, удержаниеВремя 200 мс, 50 мс, 20 мс при полной нагрузке

Входной сигнал

НапряжениеДиапазон 88 ~ 132VAC/176 ~ 264VAC выбран переключателем 47-63Hz; 240 ~ 370VDC

Переменный ток 2.8A/115V 1.6A/230V

Эффективность 77% 76% 80%

Пусковой токТок холодного пуска 35A

УтечкиТок <3.5 мА/240 В переменного тока

Защита

Над нагрузкой 105% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Перенапряжение CH1:115% ~ 135%

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Окружающая среда

Работая Temp. Влажность-10C ~ + 60C; 20% ~ 90% RH

Температура хранения. Влажность-20C ~ + 85C; 10% ~ 95% RH

Вибрация 10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей

Безопасность

Выдерживает напряжение I/P-O/P: 3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции I/P-O/P, I/P-FG, O/P-FG: 100M Ом/500VDC

Стандарт

Стандартная конструкция безопасности относится к 1950,TUV EN60950

EMC стандартный дизайн для EN55022(CISPR22),EN61000-3-2,-3,EN55024,EN61000-4-2,3,4,5,6,8,11; ENV50204

Другие

Размер 199*110*50 мм (Д * Ш * В)

Вес 0,80 кг

Упаковка 16 шт/14,7 кг/0,95 куб. См

Примечание:

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25С температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 витой пары-провода, завершенного с 0,1 & 47 параллельным конденсатором.

3. Каждый выход может находиться в диапазоне тока. Но общая выходная мощность не может превышать номинальную нагрузку.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.

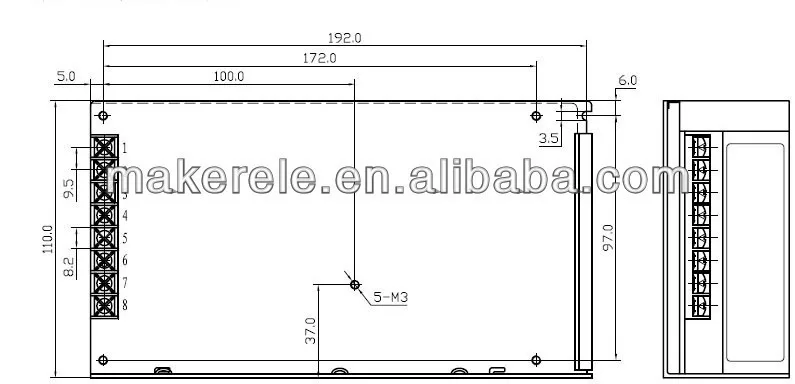

Продукт Размеры:

• 1. Товар будет отправлен в течение 5-7 рабочих дней.
• 2. Время доставки:
• ---- По воздуху: обычно 1-3 рабочих дня
• ---- Экспресс: обычно 3-7 рабочих дней.
• ---- Через авиа-отправление Почты Китая: обычно 15-25 рабочих дней
• ---- По морю: согласно заказу.
• 3. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами, мы Отследим посылку и свяжемся с Вами как можно скорее с ответом.

MingWei импульсный источник питания завод-это набор дизайна, разработки, производства в одном из высокотехнологичных профессиональных производителей, регион является первой компанией, которая представляет тайваньский производитель технологии переключения питания, здание в мае 2001 года.

• Индивидуальный дизайн продукта
• (Разработанно специально для заказчика)/поо (производство оригинального
• Профессиональные экспортные услуги от производителя Electric
• Высокое качество продукции, доступная цена

ПРИМЕЧАНИЯ по выбору импульсного источника питания?

Чтобы повысить надежность S.P.S., мы предлагаем пользователям выбрать единицу, которая имеет рейтинг 30% больше мощности, чем реальная потребность. Например, если системе нужен источник 100 Вт, мы предлагаем пользователям выбрать S.P.S. с мощностью 130 Вт или более. Делая это, вы можете эффективно повысить надежность S.P.S. в вашей системе.Убедитесь, что модель соответствует стандартам безопасности и требованиям EMC.





Что такое импульсные источники питания?



Импульсный источник питания, входящий коммерческий Источник питания переменного тока (например, 110 В переменного тока или 220 В переменного тока), использует высокоскоростной полупроводниковый процесс переключения для преобразования входного сигнала в высокочастотную электрическую мощность, И обеспечивает постоянный ток (например, 24 В постоянного тока).
