Ретранслятор RS485/RS422/усилитель сигнала 485 промышленного класса (источник питания)

---

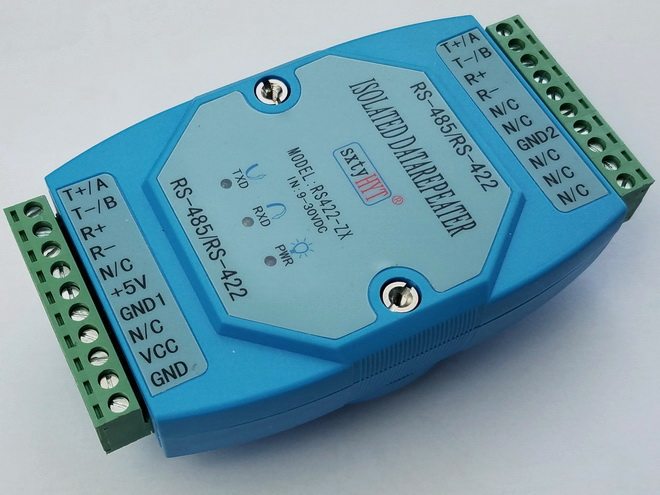

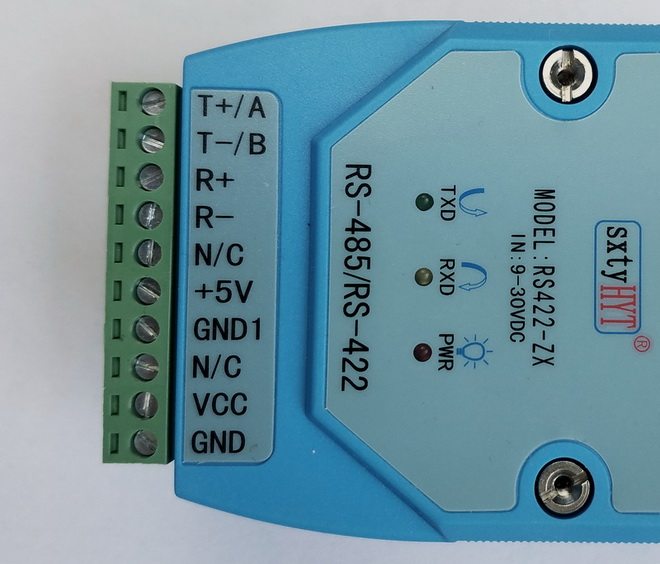

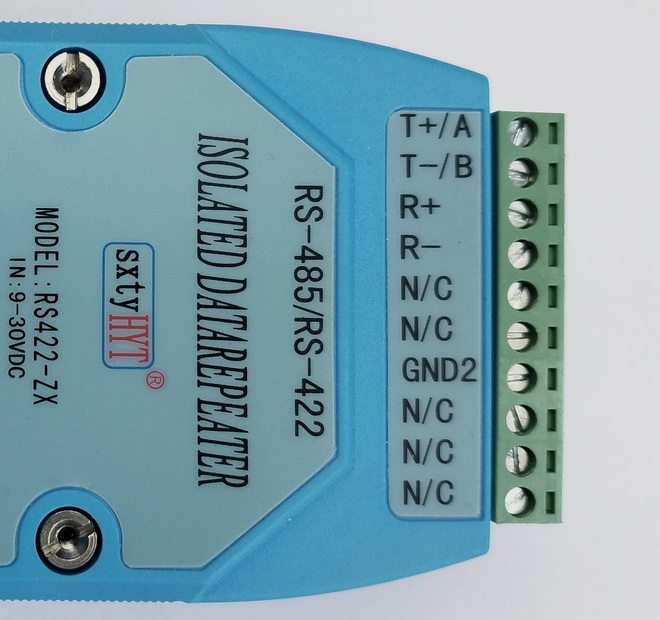

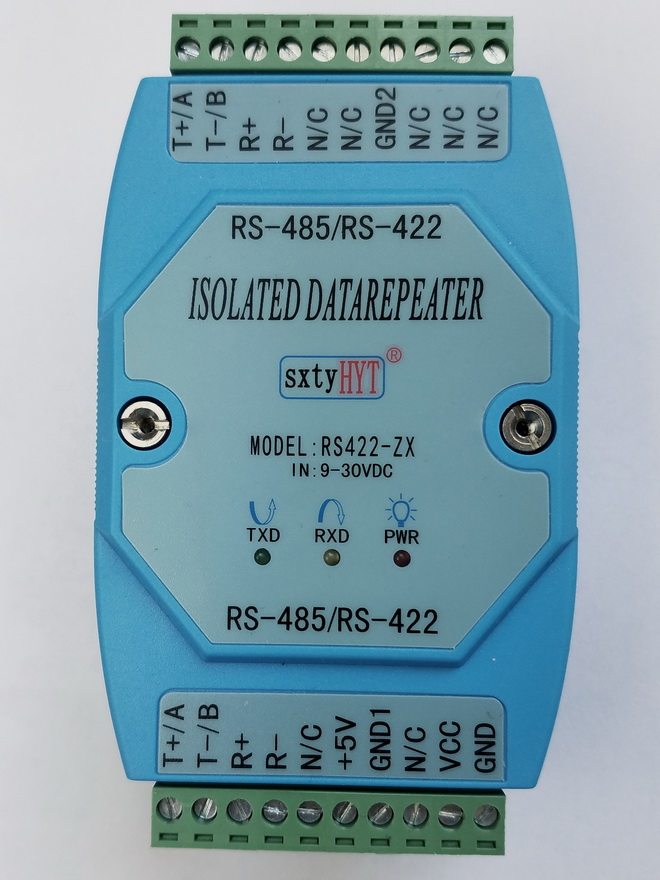

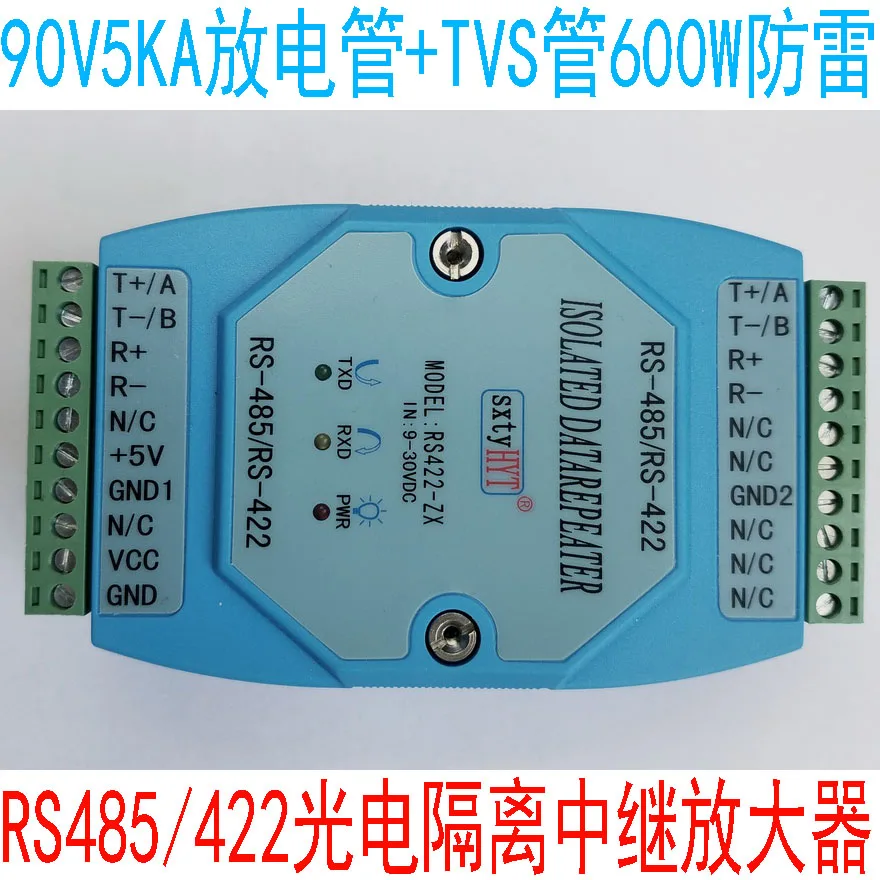

RS-485/422 до RS-485/422 Фотоэлектрические изоляционные ретрансляторы: Модель: RS422-ZX(Промышленный уровень, Антистатическая, анти-помехи, уровень 2 Молниезащита protection-600W Молниезащита ТВ трубки и 90V5KA Молниезащита B3D090L разрядная трубка)RS422-ZX фотоэлектрическое изоляционное реле, совместимое со стандартами RS-422 и RS-485, может увеличить расстояние связи RS-422/RS-485 автобусной сети, увеличить количество RS-422/RS-485 сетевого оборудования, встроенный DC/DC изолирующий модуль, RS422/RS485 выходной интерфейс использует высокоскоростной анод для 2500V фотоэлектрический изоляции и 2-х уровневые оснащено молниезащитой-телевизоров трубки 600 Вт оснащено молниезащитой, B3D090L разрядная трубка 90V5KA Защита от молнии, которая может эффективно предотвратить RS-422/RS-485 сетевым оборудованием. Статическое электричество, молниеносный удар, всплеск и разность потенциалов заземления 422/RS485 повреждает оборудование. Преобразователь имеет автоматический трансивер с нулевой задержкой и преобразование трансивера. Уникальная схема ввода/вывода может автоматически контролировать направление потока данных без каких-либо сигналов рукопожатия (например, RTS, DTR) и настроек перемычки для реализации полнодуплексного (RS-422) И полудуплексный (RS-485) Режим преобразования, plug-and-play.RS422-ZX фотоэлектрический изолирующий ретранслятор может обеспечить надежное соединение для точечной и Многоточечной Связи. Каждый повторитель из точки в точку может позволить подключать устройства интерфейса 128 RS-422 или RS-485. Скорость передачи данных составляет 300-200 кбит/с, с индикатором питания и индикатором потока данных, чтобы указать ситуацию сбоя.Левый терминал расположен следующим образом: (этикетка продукта отмечена)1 - ------------- T + (A) D + (A) RS422 вперед/RS4852 - ----------- T - (B) отрицательный конец RS422 / D - (B) RS4853 --------------- R + RS422 приемный передний конец4 --------------- R - RS422 получение отрицательного конца5 ------------- NC воздуха6 ------ + 5 В выходная мощность переднего конца7 ----------------- GND1 5 В выход отрицательного конца8 ------------- NC воздуха9-------------- Входная мощность VCC передний конец (9-30VDC)10 - ------- GND вход питания отрицательный конец (внутреннее соединение с GND1)     Правый терминал расположен следующим образом: (этикетка продукта отмечена) 1 - ------------- T + (A) D + (A) RS422 вперед/RS485 2 - ----------- T - (B) отрицательный конец RS422 / D - (B) RS485 3 --------------- R + RS422 приемный передний конец 4 --------------- R - RS422 получение отрицательного конца 5 ------------- NC воздуха 6 ------------- NC воздуха 7 - --- GND2 прямо сигнальная земля (фотоэлектрический изоляции с GND1) 8 ------------- NC воздуха 9 --------------- NC воздуха 10 --- NC воздуха

---

---
