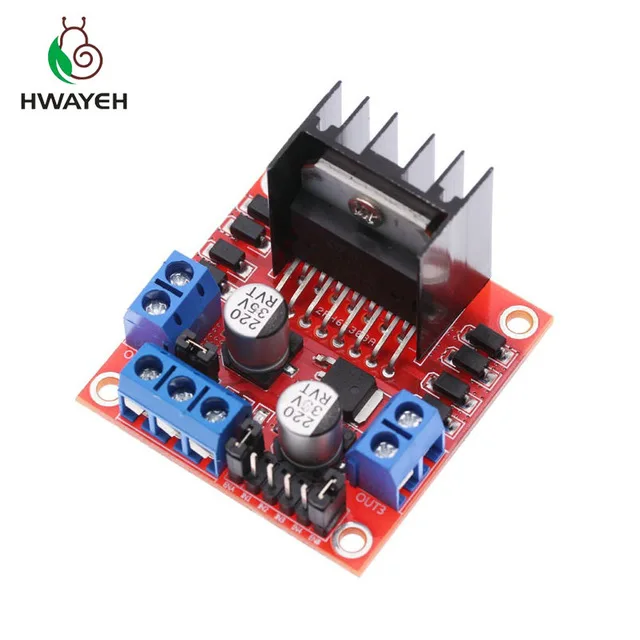

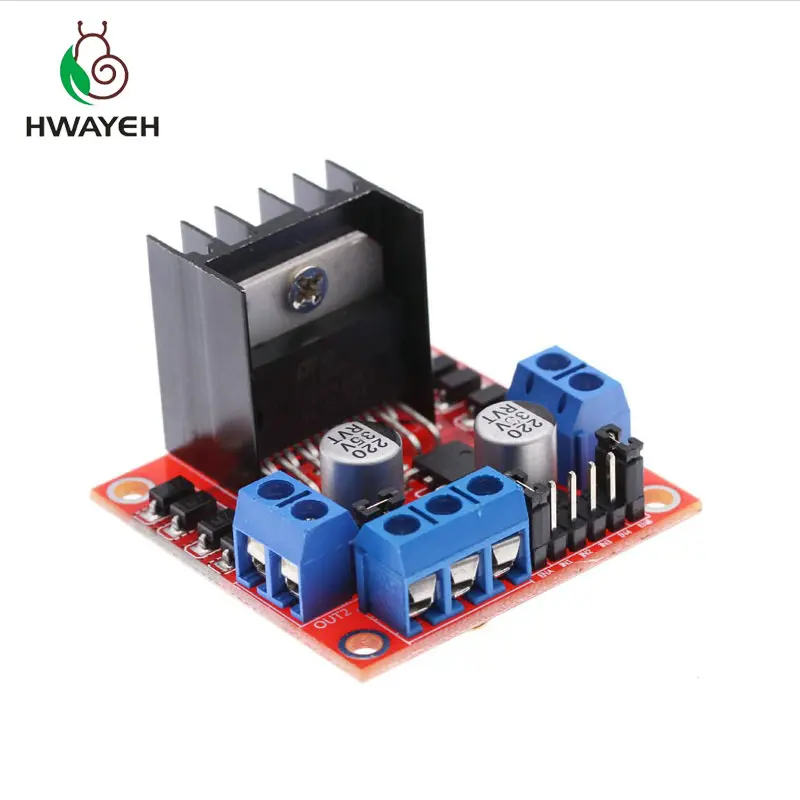

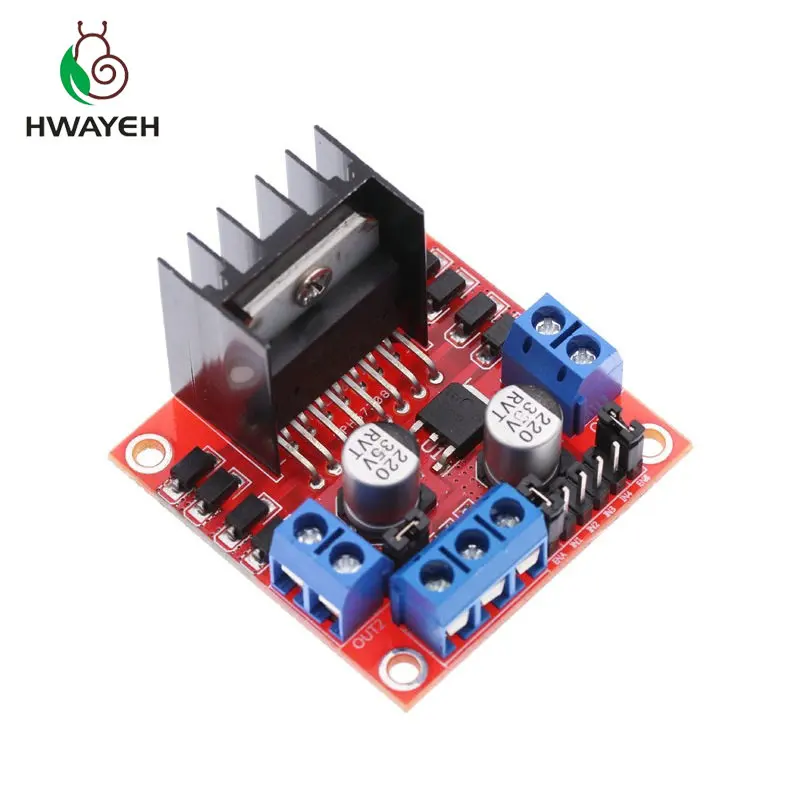

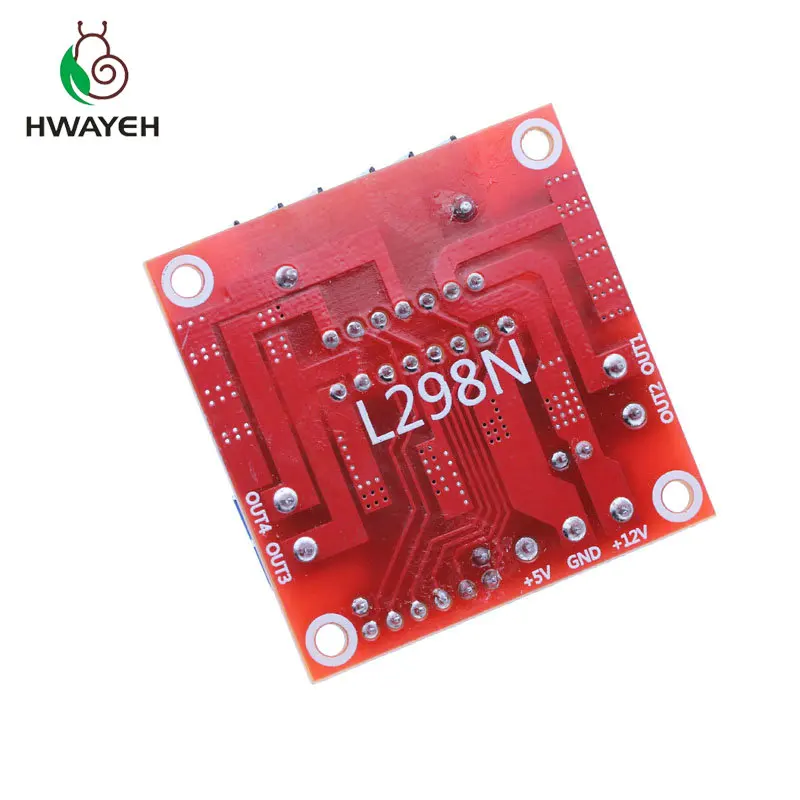

1 шт. L298N Модуль платы драйвера L298 шаговый двигатель умный автомобиль робот макет

Название модуля: двойной модуль привода мостикаРежим работы: H привод моста (двойная дорога)Основной чип управления: L298NУпаковка: электростатический мешокЛогическое напряжение: 5 ВНапряжение привода: 5В-35ВЛогический ток: 0mA-36mAТок вождения: 2А (макс. одиночный мост)Температура хранения: от-20 ℃ до + 135 ℃Максимальная мощность: 25 ВтВес: 30 гПериферийные Размеры: 43*43*27 ммОсобенности продукта:Этот модуль использует L298N как основной чип привода, с сильной способностью вождения, низким нагревом и сильной способностью анти-помех.С помощью этого модуля можно использовать встроенные части электропитания 78 m05, но во избежание повреждения чипа регулятора напряжения, при использовании напряжения вождения больше 12 В Используйте внешний источник питания 5 В логики.Этот модуль использует емкость фильтра большой емкости, Постоянный Защитный диод, может повысить надежность.Примечания:1. когда вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, интерфейс + 5 ВИсточник питания не имеет входного напряжения, но может давать напряжение 5 В для внешнего использования.2. Когда напряжение вождения выше 12 В, оно меньше или равно 24 В(Руководство по чипу предлагает поддержку 35 в, но согласно книгеКогда максимальное напряжение применяется к максимальному напряжению 298 консервативных применений до 24 В, например, двигатель с номинальным напряжением 18 в управляется.Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В5 в позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока.Напряжение к L298N внутренней логической цепи питания. (Это высокое давление, нетрадиционное приложение!)Название модуля: двойной модуль привода мостикаРежим работы: H привод моста (двойная дорога)Основной чип управления: L298NУпаковка: электростатический мешокЛогическое напряжение: 5 ВНапряжение привода: 5В-35ВЛогический ток: 0mA-36mAТок вождения: 2А (макс. одиночный мост)Температура хранения: от-20 ℃ до + 135 ℃Максимальная мощность: 25 ВтВес: 30 гПериферийные Размеры: 43*43*27 ммОсобенности продукта:Этот модуль использует L298N как основной чип привода, с сильной способностью вождения, низким нагревом и сильной способностью анти-помех.С помощью этого модуля можно использовать встроенные части электропитания 78 m05, но во избежание повреждения чипа регулятора напряжения, при использовании напряжения вождения больше 12 В Используйте внешний источник питания 5 В логики.Этот модуль использует емкость фильтра большой емкости, Постоянный Защитный диод, может повысить надежность.Примечания:1. когда вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, интерфейс + 5 ВИсточник питания не имеет входного напряжения, но может давать напряжение 5 В для внешнего использования.2. Когда напряжение вождения выше 12 В, оно меньше или равно 24 В(Руководство по чипу предлагает поддержку 35 в, но согласно книгеКогда максимальное напряжение применяется к максимальному напряжению 298 консервативных применений до 24 В, например, двигатель с номинальным напряжением 18 в управляется.Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В5 в позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока.Напряжение к L298N внутренней логической цепи питания. (Это высокое давление, нетрадиционное приложение!)
