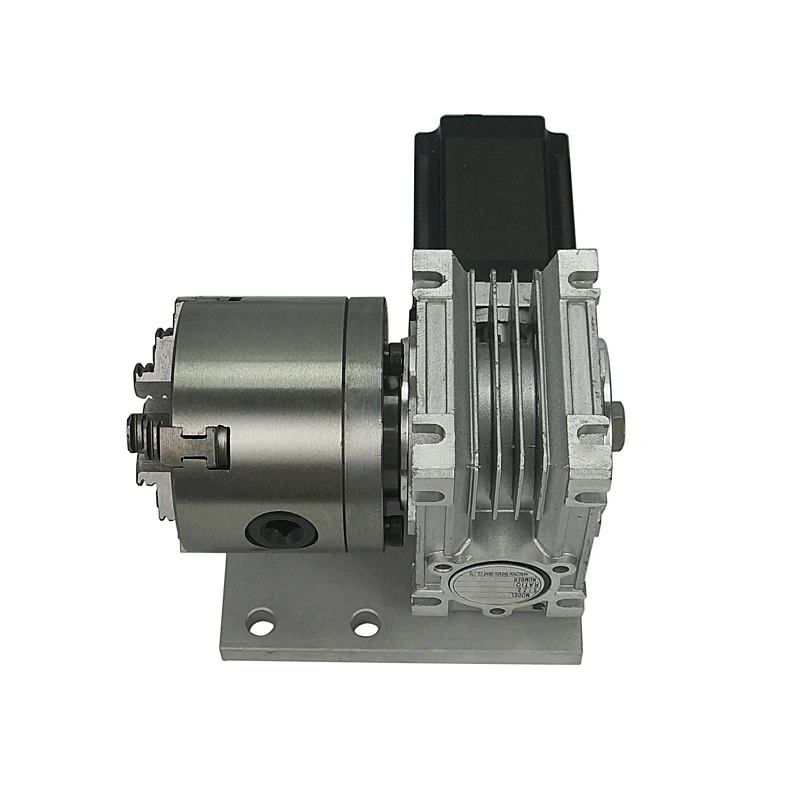

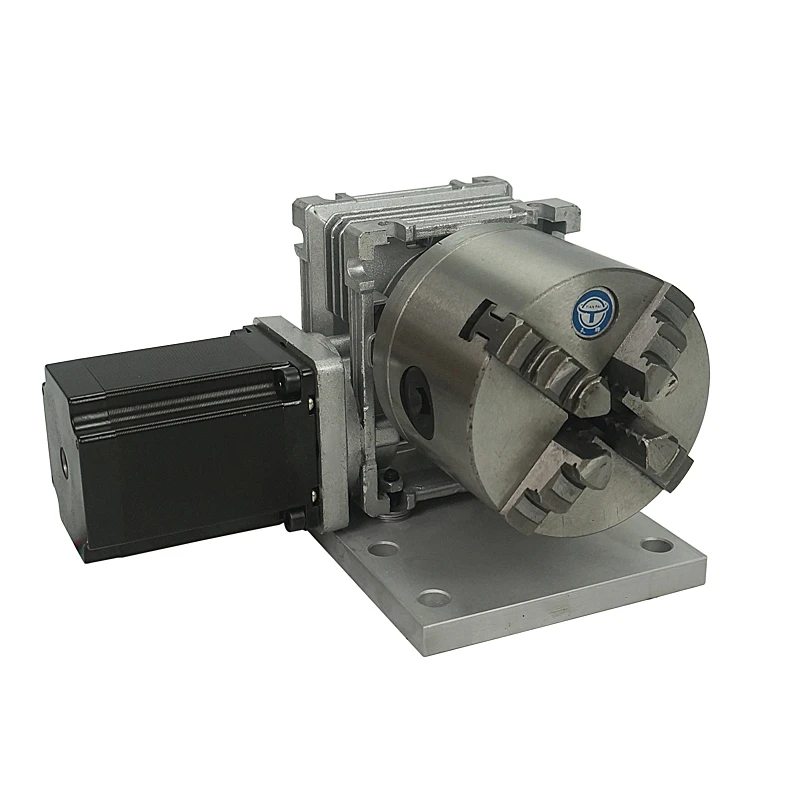

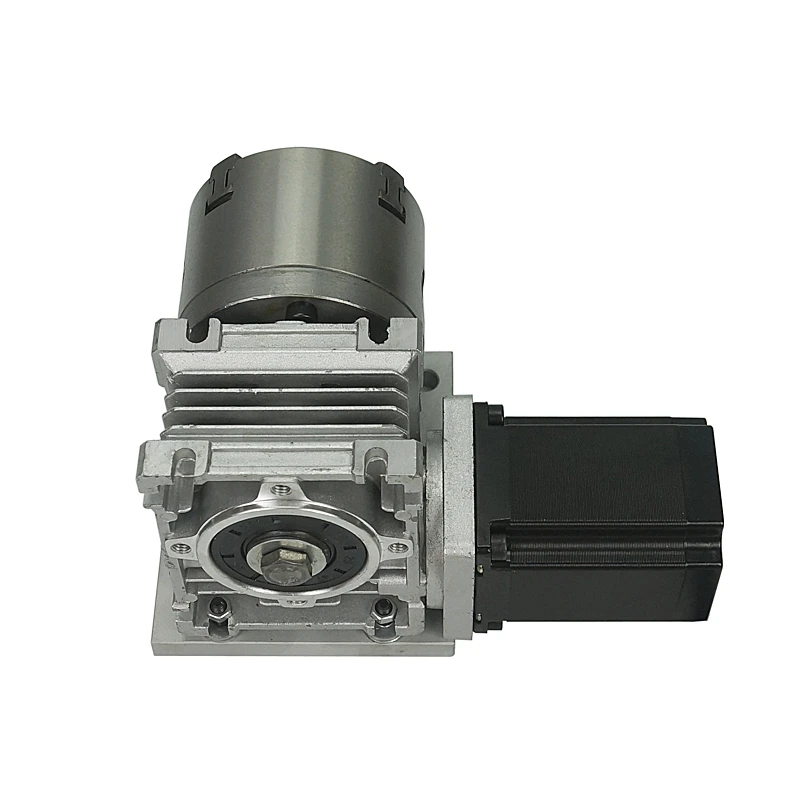

Ось вращения оси бабки 4th оси с 80 мм 4 кулачковый патрон для дерева/по металлу с ЧПУ типа CNC фрезерный станок CNC3040 6040 6090







Упаковочный лист:

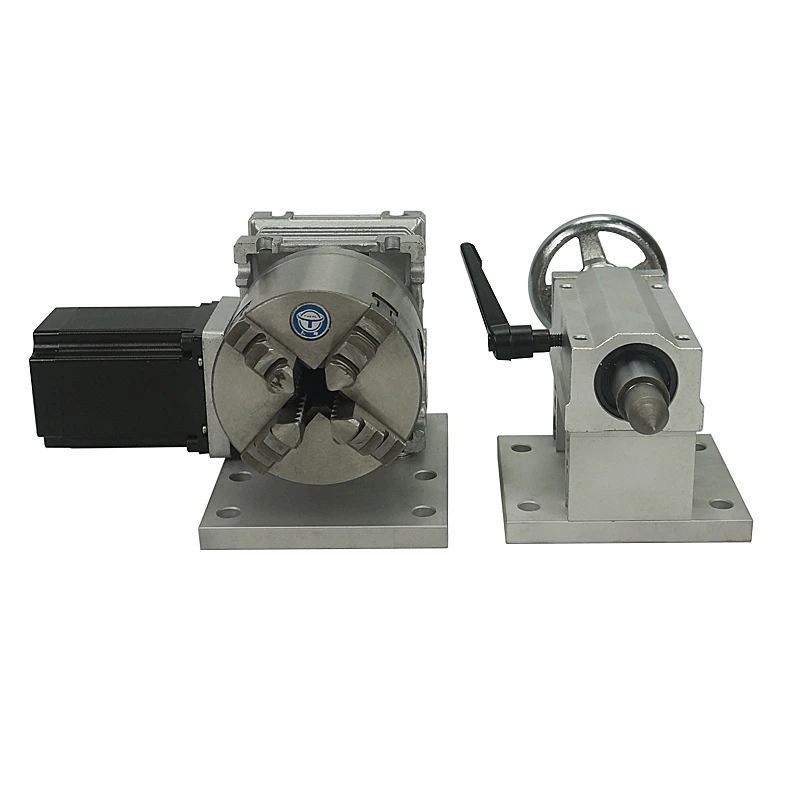

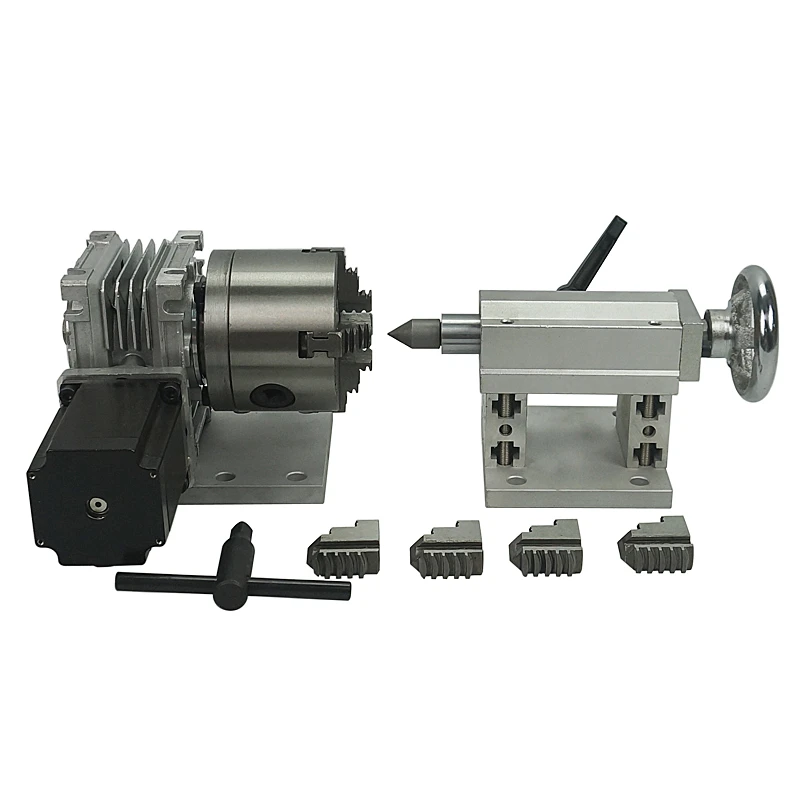

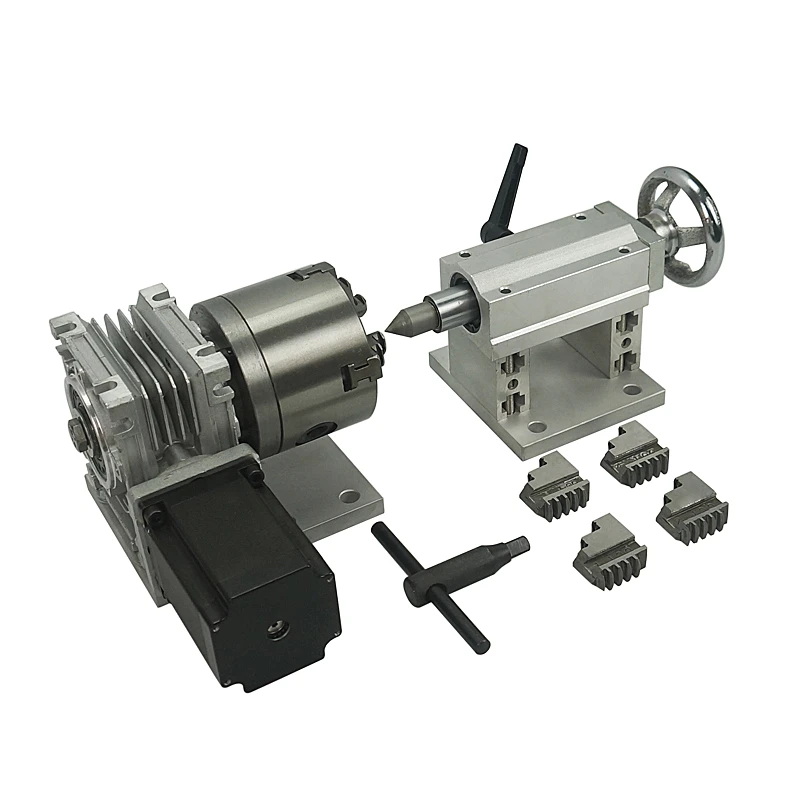

1 x ось А с 4 КУЛАЧКОВЫМ патроном

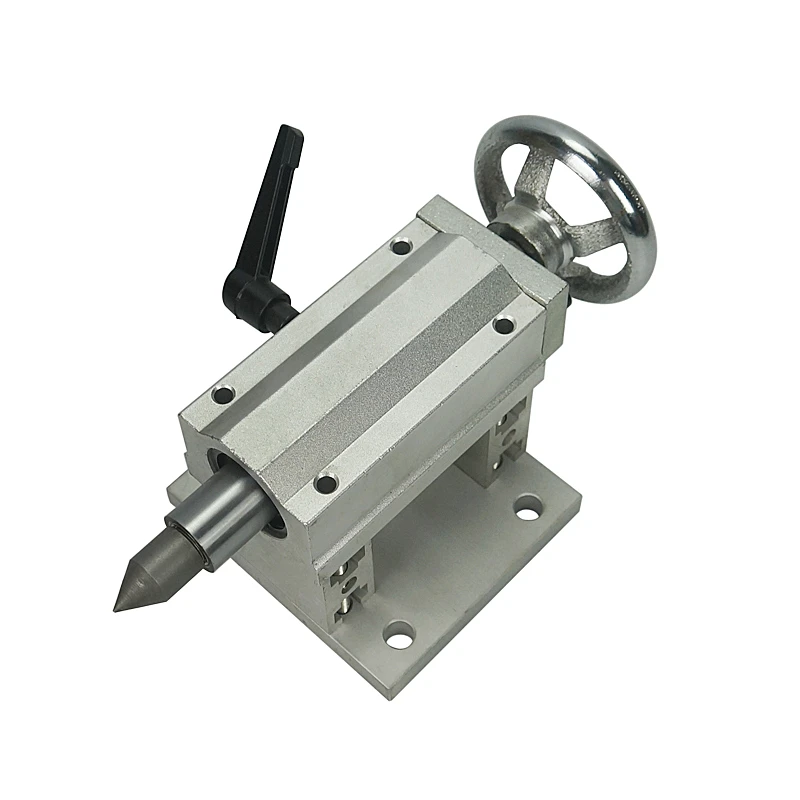

1 x задняя бабка Задняя бабка





Партномер:57-80-4

Шаговый двигатель: 57 шаговый двигатель ток 3A

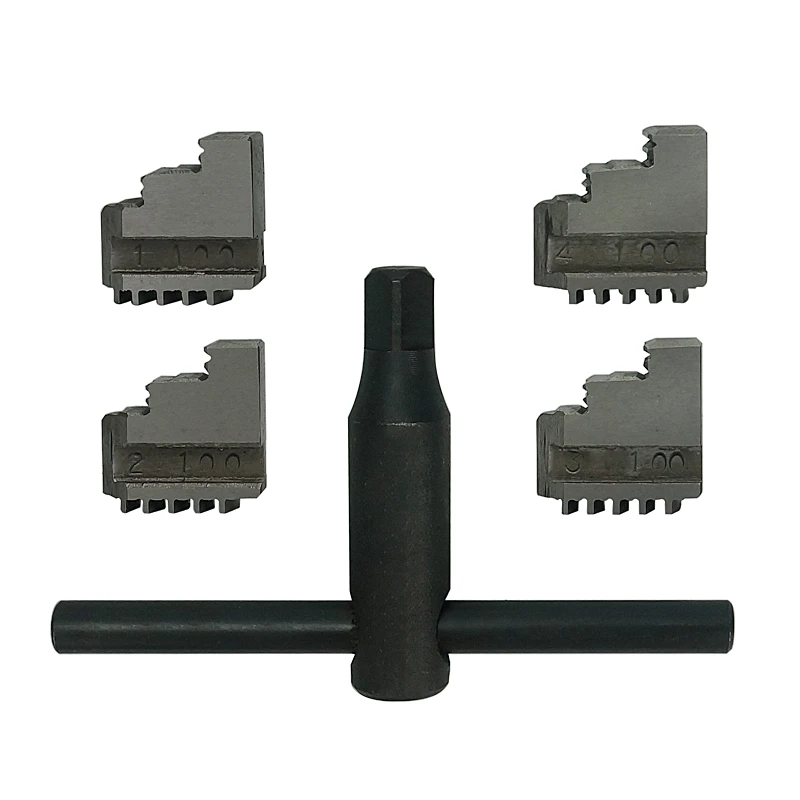

Патрон: 80 мм 4-кулачковый патрон
Высота центра: 70 мм

Общая высота: 110 мм

Монтажное отверстие: 80 мм,

M8 винт
Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 12 кг



Партномер:57-100-4

Шаговый двигатель: 57 шаговый двигатель ток 3A

Патрон: 100 мм 4-кулачковый патрон
Высота центра: 70 мм

Общая высота: 120 мм
Монтажное отверстие: 80 мм,

M8 винт
Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 13 кг



Партномер:86-130-4

Шагового двигателя: 86 шаговый двигатель тока 4.2A

Патрон: 130 мм 4-кулачковый патрон
Центр высота: 92 мм

Общая высота: 150 мм
Монтажное отверстие: 80 мм,

M8 винт
Червячный редуктор

Коэффициент снижения скорости: 20:1

Вес: 15 кг



4-осевая импульсная Настройка:

Настройки системы Mach3: 1 градусный требуемый Импульсный номер

(1 круг привода двигателя Импульсный номер тонкой фракции) 83019 периметра

Например, двухфазный двигатель, тонкая фракция 8, коэффициент уменьшения 20:1

1 Набор в соответствии с углом

32000 / 360 (градусов) = 88,88888888 (Импульсный номер)

2 Установка длины графа или равна окружности график

32000 83019 (длина 125,6 мм) = 254,777 (номер импа Ульс)

Фотографии:







---

---
