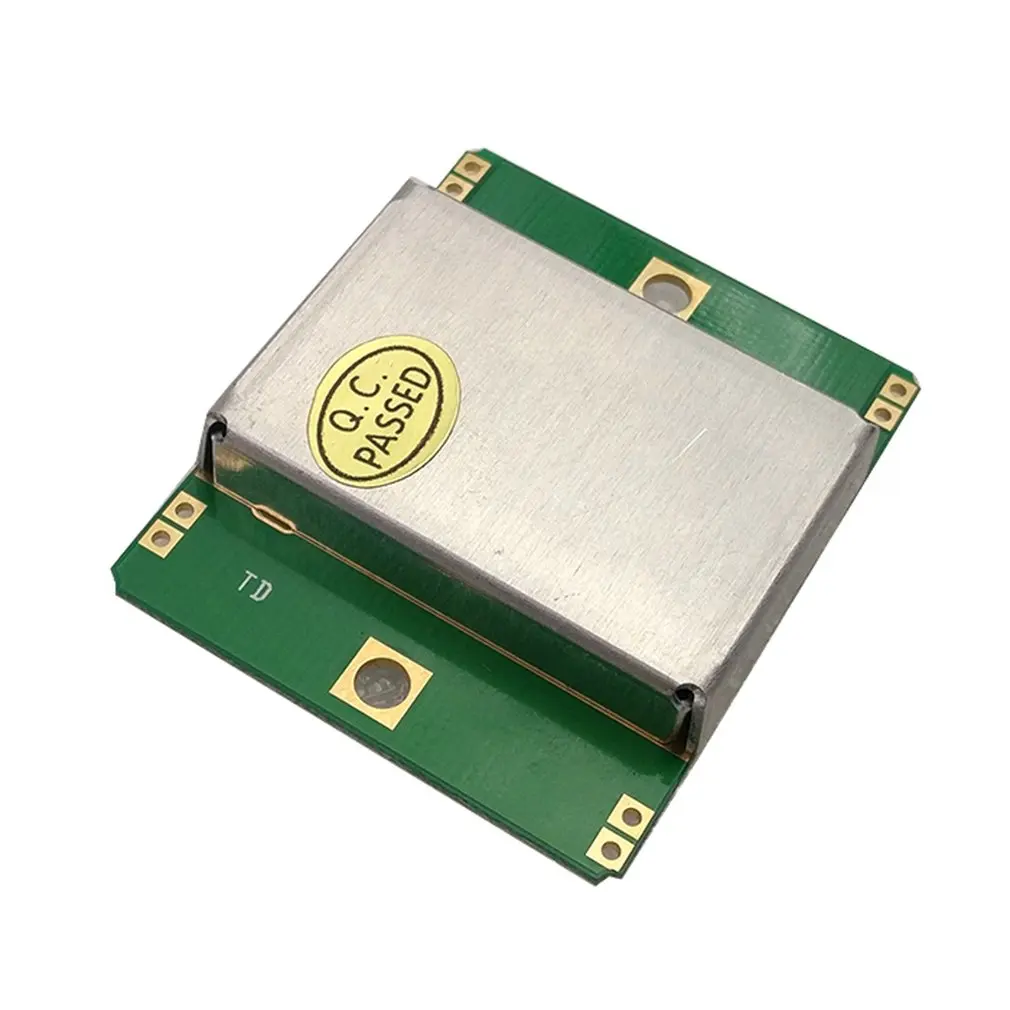

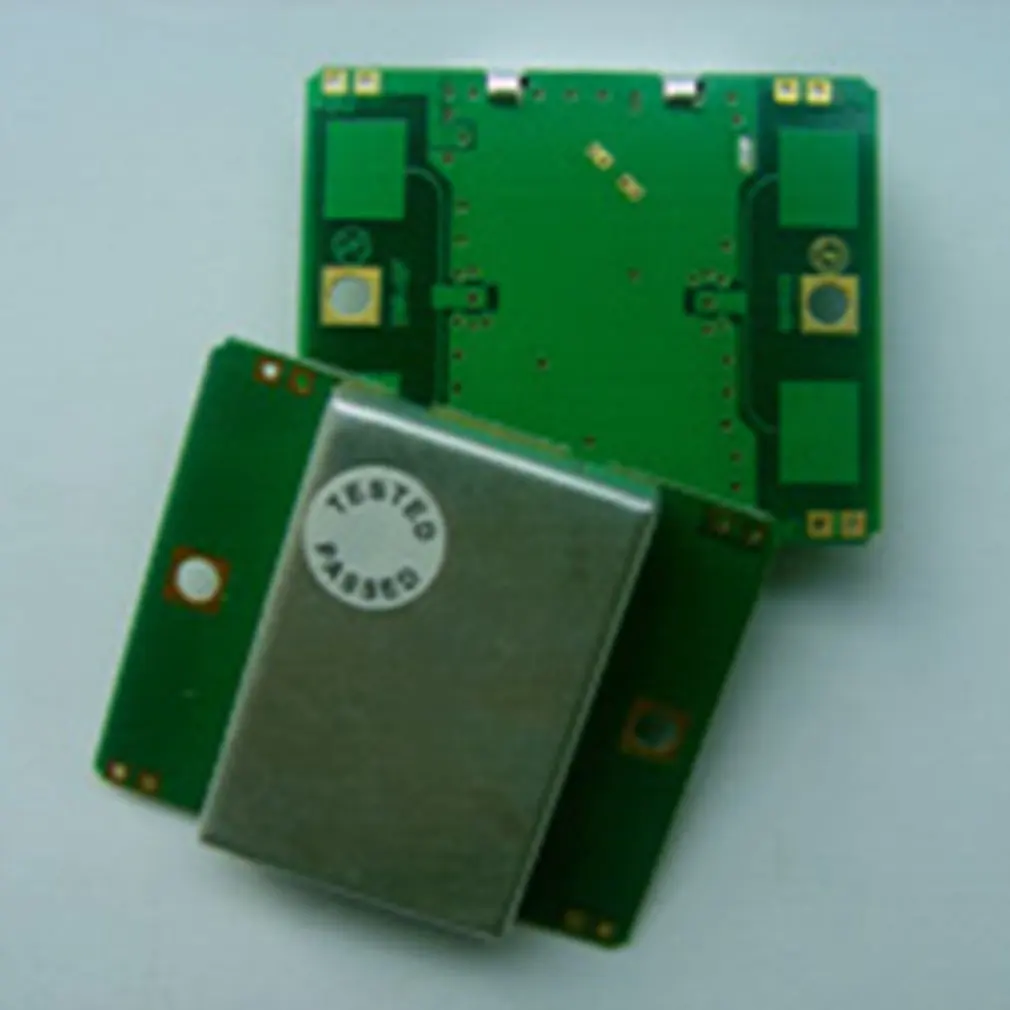

HB100 микроволновый модуль Doppler радар беспроводной датчик движения Детектор 10 525

Особенности:
HB100-это использование доплеровский СВЧ-радар-модуль (доплеровский радар) Принципы проектирования микроволнового детектора движущихся объектов, в основном используемых в автоматических переключателях управления дверями, системах безопасности, ATM автоматизированных системах управления видео, автоматический сигнал поезда и т. Д. место. HB100-это стандартный доплеровский СВЧ-радар-детектор 10,525 ГГц, Метод обнаружения по сравнению с другими методами обнаружения имеет следующие преимущества: 1, Бесконтактное обнаружение; 2, независимо от температуры, влажности, шума, воздух, пыль, свет другие эффекты, подходит для суровых условий; 3, анти-RF способность помех; 4, Выходная мощность небольшая, представляет опасность для людей; 5, расстояние: более 20 метров дальность обнаружения.
5. Принцип Доплера: доплеровская Теория основана на времени, когда радиоволны сталкиваются с объектом в процессе движения будет отражаться, когда волны, частота отраженной волны ударит по объекту с помощью движения, чтобы изменить состояние. Если радиоволны имеют фиксированное положение объекта, то частота отраженной волны и частота передачи должны быть равными. Если объект движется к запуску, то Отраженные волны будут сжаты, что увеличит частоту отраженной волны; в противном случае частота отраженной волны уменьшается.

Характеристики:
Запуск:
Частота передачи: 10,525 ГГц
Точность настройки частоты: 3 МГц
Выходная мощность (минимум): 13dBm EIRP
Рабочее напряжение: 5 В ± 0,25 В
Рабочий ток (CW): 60 мА макс., 37 мА типичный
Гармоническое излучение: <-10 дБм
Средний ток (5% постоянного тока): 2 мА typ.
Ширина Импульса (мин): 5 uSec
Циклы нагрузки (мин.): 1%
Размер: 37 мм x 45 мм x 8 мм
Основной чип: HB100

Приемник:
1 чувствительность (10 дБ Отношение S/N) 3 Гц до 80 Гц ширина ремешка:-86dBm
3 Гц до 80 Гц полоса пропускания беспорядка 10uV
2 усиления антенны: 8dBi
3 вертикальных 3 дБ Ширина: 36 градусов
4 горизонтальных 3 дБ Ширина луча: 72 градусов

В комплект входит:
1 x HB100 модуль микроволновой печи
