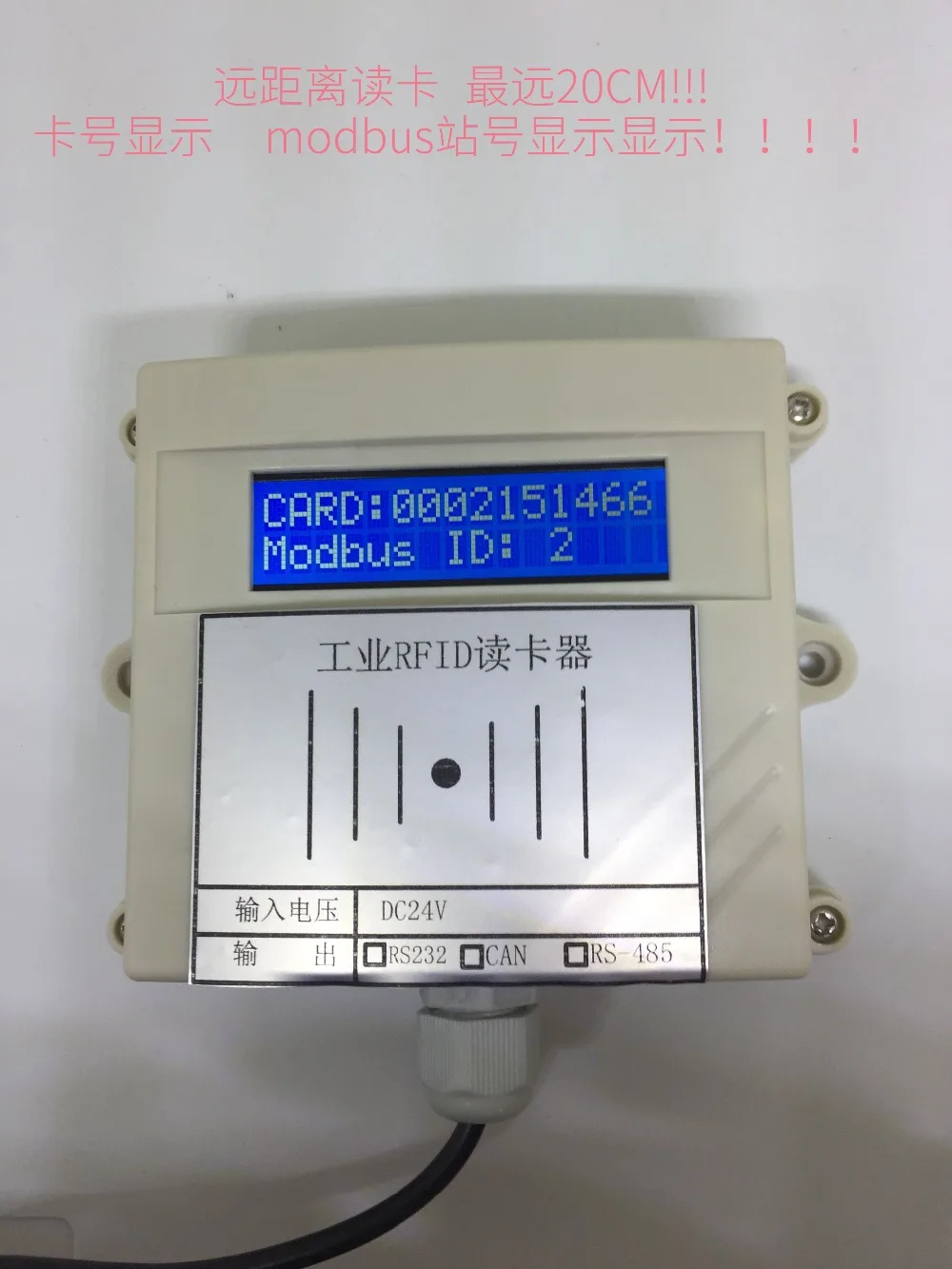

Дистанционный Считыватель Карт RFID 125K Modbus 485/232/TCP логистика RFID|Крышки

Программное обеспечение для соглашения   Заводские параметры по умолчанию:   L Коммуникационный интерфейс: RS485.   L Формат связи: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп-бит.   Скорость передачи данных: 9600 (программное обеспечение изменяется).   L Адрес: 1 (может быть изменен по).   L способ связи: хост мониторинга и устройство используют режим запроса «один к одному» (или «один к одному»).   Протокол передачи данных: MODBUS-RTU   Рабочая частота: 125 кГц   L расстояние считывания карт: <20 см (дальнее расстояние считывания составляет 20 см)   Команда протокола MODBUS, подробное объяснение, пример   Примечание: Если не указано иное, данные во всех следующих командах являются шестнадцатеричными, а рабочий адрес по умолчанию 01.   Адрес регистра таблице:   Адрес регистра   (16 бит/слово)   Чтения и записи характеристики   MODBUS адрес   Для хранения содержимое коробки       Прочитать   00H   Идентификационный номер байт-1 шт.       Прочитать   01H   Идентификационный номер байт 2       Прочитать   02H   Идентификационный номер байт 3       Прочитать   03H   Идентификационный номер байт 4                                   Флаг статуса чтения и записи (держите 100 мс)   Чтения и записи   10 часов   0 нет карты обнаружены   1 карта обнаружены   Это устройство для чтения карт с большим расстоянием, которое может считывать только идентификационный номер и не может записывать данные.       Будьте осторожны, чтобы не подключать напряжение источника питания к другим клеммам, за исключением источника питания, в противном случае модуль будет сгореть.   Прочитайте код данных:   Считывания карт номер детали:   Отправка: 01 03 00 00 00 04 44 09   Задняя часть: 01 03 08 00 00 00 00 00 00 00 00 95 95 D7   Эта часть-номер карты 16 #   Установите номер станции (код функции: 16H)   Например, начальный номер станции-01, а номер станции-02.   Хост отправляет: 01 16 00 00 00 02 C9 C8 (00 02 указывает на заданный номер станции)   Slave return: 02 16 00 00 00 FF 08 7A (указав, что установка завершена, номер станции начинает действовать немедленно)       Например, начальный номер станции-01, а номер станции-03.   Отправка хоста: 01 16 00 00 00 03 08 08 (00 03 указывает номер заданной станции)   Slave return: 03 16 00 00 00 FF 09 AB (указав, что установка завершена, номер станции немедленно начинает действовать)       Например, начальный номер станции-03, а номер станции-04.   Отправка хоста: 03 16 00 00 00 04 48 28 (00 04 указывает на заданный номер станции)   Slave return: 04 16 00 00 00 FF 08 1C (указав, что установка завершена, номер станции начинает действовать немедленно)                                                   Инструкции по монтажу: красный: 24 в + синий: GND зеленый: RXD (485A) желтый: TXD (485B)              Контур размер крепления
