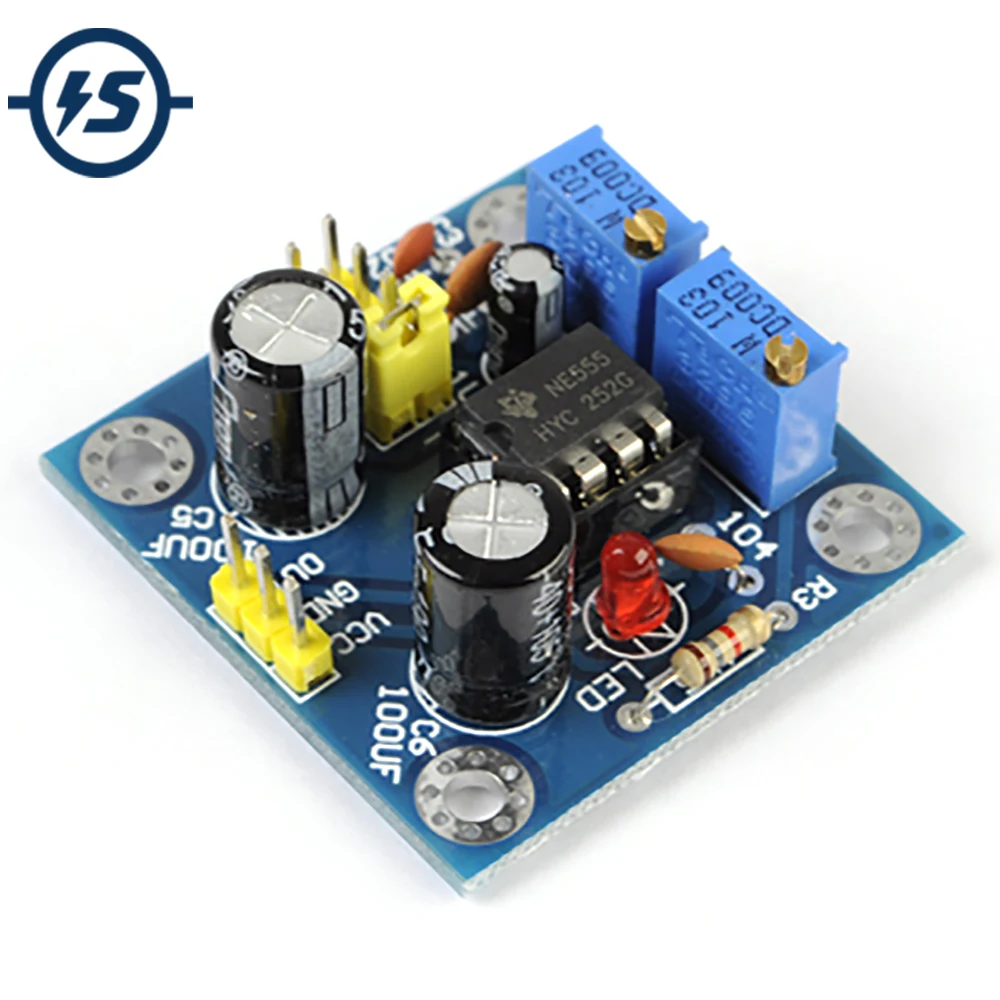

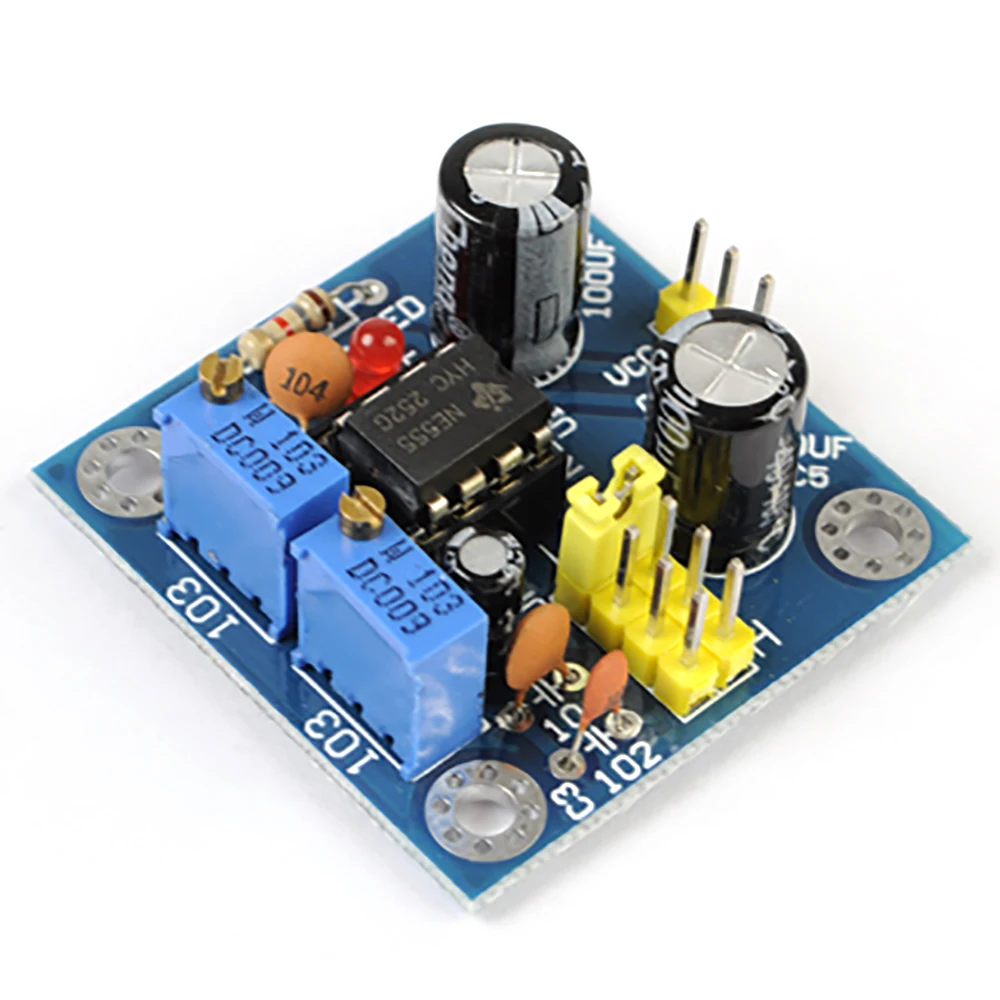

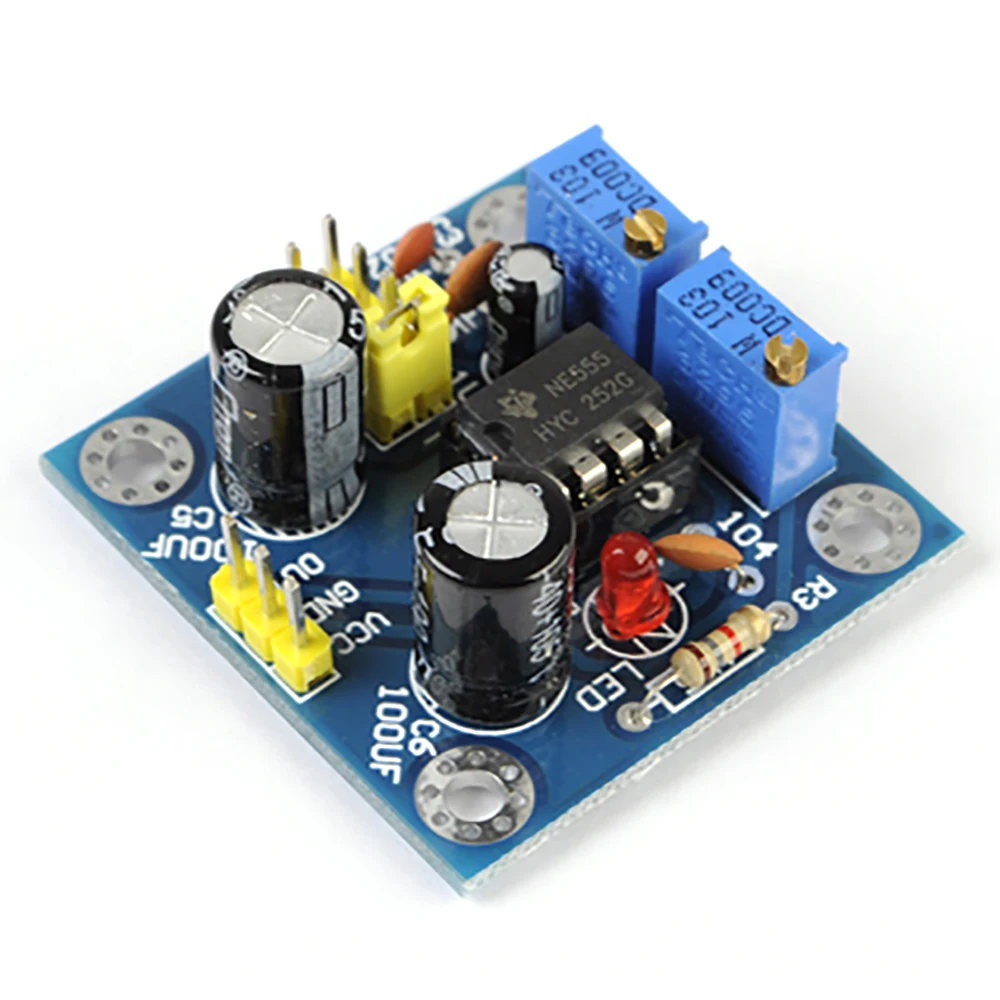

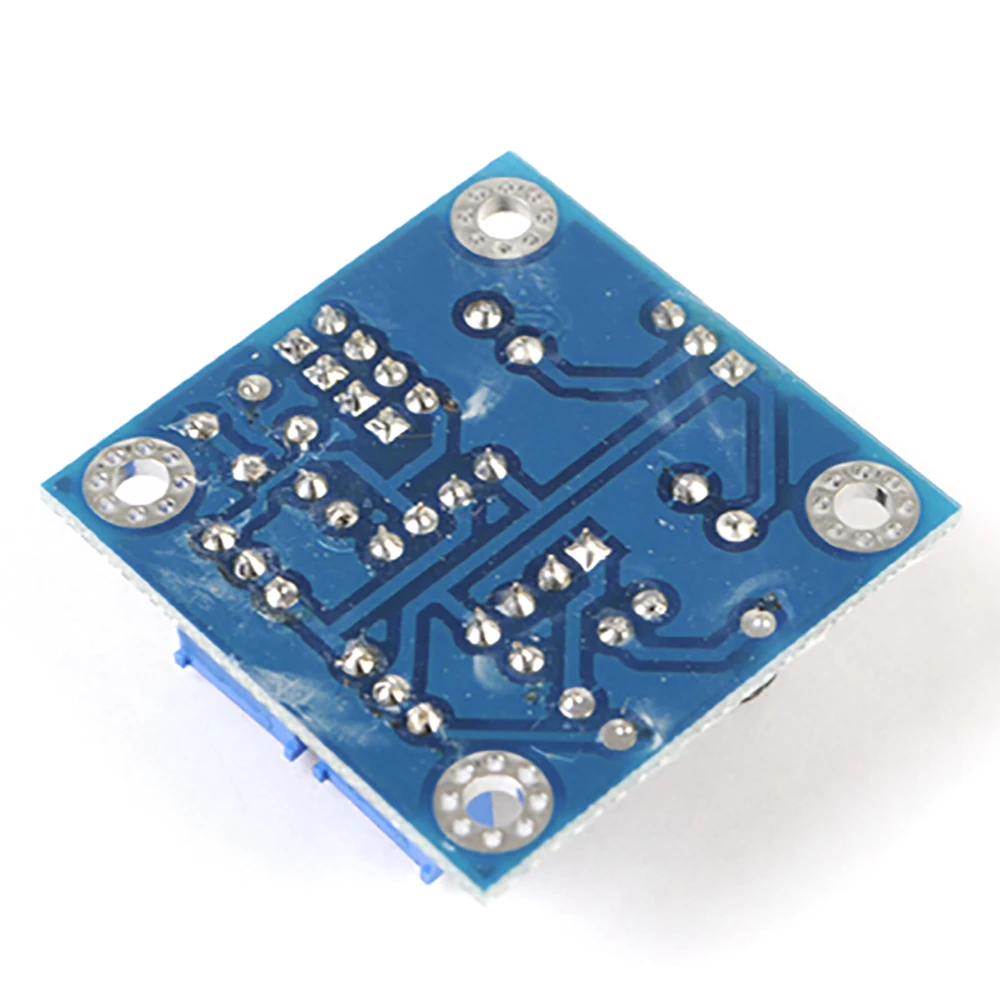

NE555 импульсный Частотный рабочий цикл прямоугольная волна генератор сигналов

---



Модуль Сфера

1. Применение в качестве одной из квадратный волновой генератор сигналов производит прямоугольного сигнала для разработки Применение.
2. Используется для того чтобы произвести прямоугольную волну сигнала для того чтобы управлять шаговый двигатель привода.
3. Производство Регулируемый импульса для MCU в использовании.
4. Создание Регулируемый импульса для того чтобы контролировать связанные схемы.

Описание продукта:

1. Размеры: 3,5 см * 3,6 см
2. Основной чип: NE555;
3. Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может быть таким 35ма;
4. Входной ток: ≥ 100 мА
5. Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP (в зависимости от входного напряжения, Выход амплитуда не то же самое)
6. Максимальный выходной ток: ≥ 15MA (5V источника питания, V-PP больше, чем 50%), ≥ 35MA (12V источника питания, V-PP больше, чем 50%)

Преимущества

1. Выход с Светодиодный индикатор, нет Выход светодиодный количество (низкий, высокий уровень Светодиодный off относительно низкой частоты светодиодный мигает);
2. Выход Частотный диапазон класс опционально с плавной регулировкой Выход частоты следующим образом:
Низкочастотный ларек: 1 Гц ~ 50 Гц
Если задержка: 50 Гц ~ 1 кГц
В высокочастотной ларек: 1 кГц ~ 10 кГц
Высокочастотный ларек: 10 кГц ~ 200 кГц
3. Выходной рабочий цикл может точной настройки длительным сроком службы и частота не регулируется отдельно настроить рабочий цикл изменит частоты
4. Выходная частота регулируется;

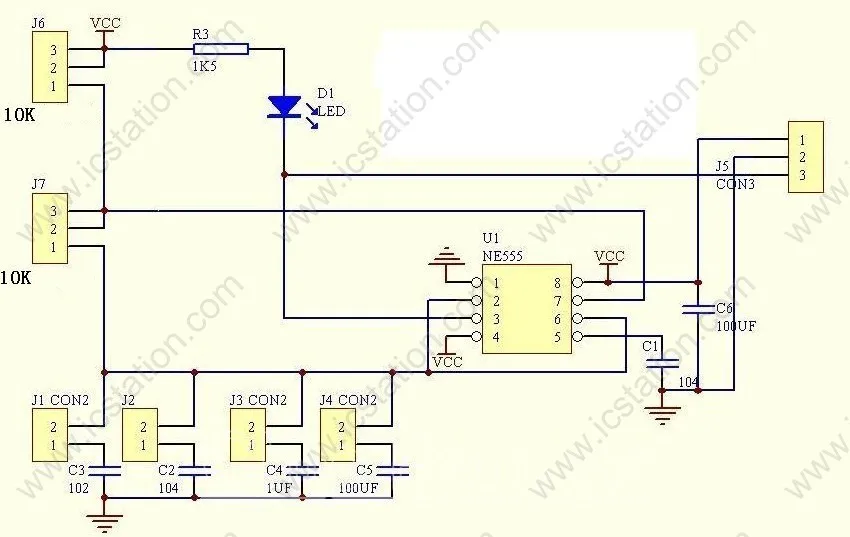

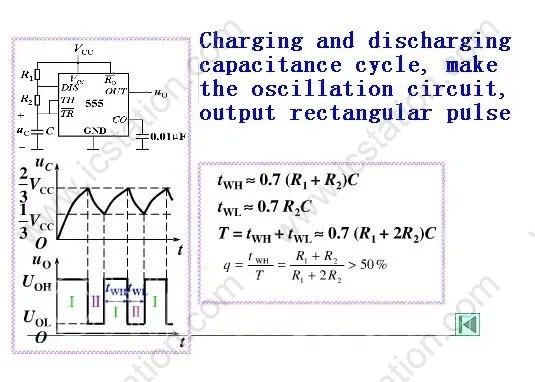

Цикл T = 0,7 *(Ra + 2 * Rb)* C
Ra, Rb:0-10K регулируемый;
LF gear C = 0,001 мкФ;
Если файл C = 0,1 мкФ;
В высокочастотной файл C = 1 мкФ;
Высокочастотная передача C = 100 мкФ, частота волны покупатели могут иметь собственные расчеты.

Примечание:Выход рабочий цикл может точной настройки длительным сроком службы и частота не регулируется отдельно настроить рабочий цикл изменит частоты









---

---
