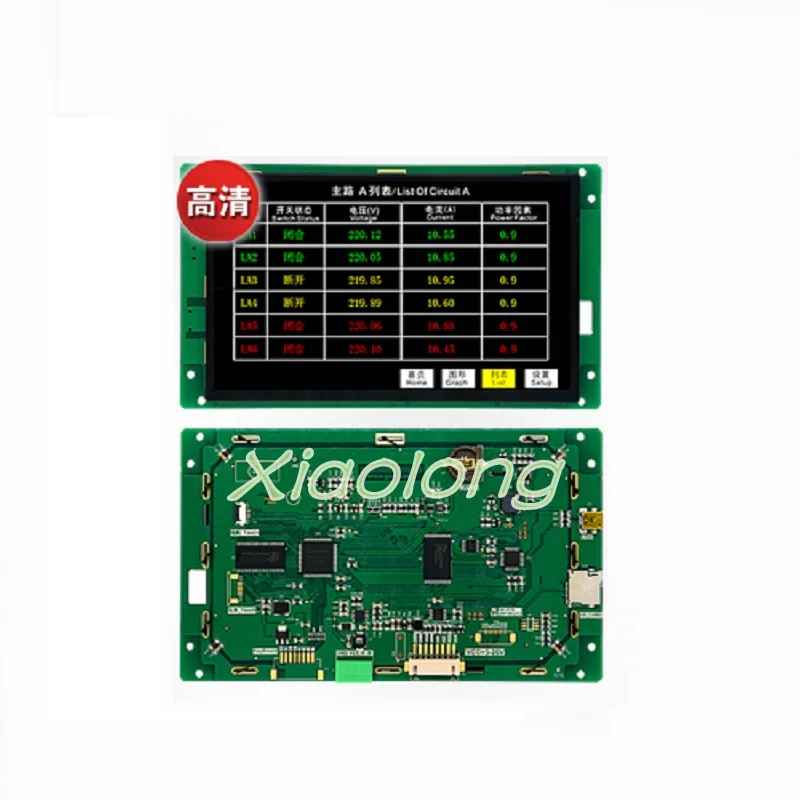

7 дюймов серийный экран не сенсорный Высокое разрешение 1024*600 1 gb Оперативная

Эта серия относится к горячим продаваемым и рекомендуемым продуктам. Он расположен в промышленной области. Он имеет высокую стоимость и подходит для сложных и суровых условий. Он может научиться работать за 30 минут.Модель продукта: DC10600RS070_05NW_RTCНазвание продукта: 7,0 дюймовый основной HD Серийный экранХарактеристики продукта: RS485, 1024*600, сенсорный экран, 5-26 V, с РТКПрименение: подходит для наружной и суровой промышленной среды, EMC имеет превосходную производительность.Аппаратная особенность_ 16-битный цветной дисплей RGB (64 K цветов);Встроенный стандарт 8*16, 12*24, 16*32, 32*64 ASCII fonts, 16*16, 24*24 GBK и 32*32, 64*64 GB2312 fonts, пользователи могут настроить любые обои windows;Поддержка форматов изображений BMP, JPEG, WMF, PNG и GIF;_ Поддерживает отображение текста, изображений, GIF анимация и GUI в любом месте;Имеет различные настройки управления: Управление кнопками, управление текстом, выпадающее управление, управление планкой хода, управление приборами, управление кривой, управление слайдером, управление выбором, управление значками, управление анимацией, управление часами и двумерное кодовое управление;Система имеет встроенную виртуальную клавиатуру, которая поддерживает китайский и английский метод ввода и может настроить системная клавиатура._ Поддерживает управление внутренними инструкциями без участия пользователя MCU, обеспечивает взаимное отключение кнопок, отображения текста и так далее._ Поддержка левого и правого скольжения и вверх и вниз переключения экрана;_ Поддержка пользовательской кнопки инструкции по выходу;_ Baud диапазон настройки скорости 1200-2Mbps;_ 255 Регулировка уровня подсветки и автоматический режим сохранения экрана;Поддержка sd-карты на месте обновления и вне линии массового производства функции;_ Вышеуказанные функции удовлетворяют 99.5% потребностей клиентов в разработке проекта;Архитектура продукта/архитектура продуктаОсновные преимущества выбора "Cortex-M3 + FPGA" двухъядерная архитектура заключаются в следующем: (1) FPGA является программируемого логического устройства с высокой основная частота и параллельную обработку внутренних инструкций, который может легко управлять TFT с разрешением 1440*900 и обновлять быстро; (2) чистый Драйвер оборудования, Вся система не имеет операционной системы или ОС, и она работает на мощности в течение 24*7*365 h непрерывно, и она может работать надежно без мусорных резервных файлов; (3) он может управлять TFT с разрешением 1440*900. Основные компоненты являются обычными устройствами, которые находятся на складе в течение более 10 лет.Cortex-M3 в основном не работает, когда система не получает инструкции. Вся работа по считыванию и обновлению данных с тяжелой нагрузкой осуществляется с помощью чистого оборудования FPGA. Эта архитектура обеспечивает прочность и защиту от помех системы в некоторой степени. Поскольку механизм параллельной обработки используется во внутренней части FPGA, чтение данных Nandflash, запись SDRAM и выход данных RGB выполнены в одном и том же часном ритме, что обеспечивает быструю скорость обновления и время отклика на изображения системы. На следующем рисунке изображено естественное изображение печатной платы 7,0 дюймового основного HD серийного экрана DC10600RS070_05NW_RTC.В устройстве есть 4,7 K байтов буфера инструкции. Хост может выйти из последовательной программы, не ожидая и отправляя несколько инструкций непрерывно. Весь процесс прост в эксплуатации, и количество кода программы Значительно уменьшено.Модель изделияDC10600RS070_05NW_RTC (Бесконтактный)Производственная линияБазовый типДвухъядерный процессор *Cortex-M3 + Высокоскоростной FPGA, двухъядерный процессорОперационная системаНет операционной системы, работающей на мощности, чистый аппаратный дисплей драйвера FPGAТип протоколаНабор инструкции по конфигурации большого цвета (частично обновляемый, совместимый с MODBUS/Mitsubishi/DGUS)Размер7 дюйм (ов)Разрешающая способность1024*600Объем запоминающего устройства1 ГбитШрифт библиотекиВстроенная в 10 МБ книжная книга, в том числе любой размер матрицы в горошек ASCII, GBK, GB2312, UNICODE text library, вы можете настроить любой Компьютерный дисплейХранение фотографийПоддерживает любой размер изображения, накапливая около 85 полноэкранных фотографий.Цвет65 к цветной сенсорный экран, 16 bit rgbНапряжение5-26 в (ошибка (+ 0,2 в)Мощность отходовПодсветка является самой яркой: 694 мА @ 5 В; выключение подсветки: 166 мА @ 5 ВИнтерфейс связиRS485Интерфейс Спецификация2EDG-3.81Изображение загрузкиПоддержка USB/SD карты загрузки, исследования и разработки рекомендации USB для загрузки, рекомендации по производству SD загрузкиВнешняя клавиатураПоддержка расширенной матричной клавиатуры 4*4 (по умолчанию не сварен)Часы в режиме реального времени (RTC)Поддержка обратного отсчета, таймера, года, месяца, дня и другого отображения времениОбласть активного экрана (AA)Длина x Ширина = 155,5 мм x 88,0 ммРазмер продуктаДлина x Ширина x Высота = 190,0 мм x 110,2 мм x 19,0 ммПоддерживает программное обеспечения для подключения к компьютеруVisualtftAV входЯ не буду его поддерживатьВоспроизведение звукаЯ не буду его поддерживатьВоспроизведение видеоЯ не буду его поддерживатьEthernetЯ не буду его поддерживатьWI-FIЯ не буду его поддерживать_ Основная конкурентоспособность продукцииЦикл обученияОзнакомьтесь с окружающей среды развития за 30 минут и полный дизайн человеческого и компьютерного общения в течение 3 днейПрограмма отладкиХост-компьютер интегрирует «экран виртуального последовательного интерфейса» без аппаратного подключения и напрямую связывает и Отлаживает Keil IDE с ним.Время запускаРаботает на мощности, без времени загрузки системыКонтроль конфигурацииЕсть кнопки, текст, выпадающее меню, планка хода, слайдер, инструмент, анимация, двумерный код, кривая, запись данных, круговая планка хода и другие элементы управления конфигурацииСистемная клавиатураВстроенная виртуальная клавиатура с цифрами и персонажами, поддержка китайского и английского метода ввода, может настроить клавиатуруЗапись данныхПоддержка записи данных контроль содержания экспорт на sd-картуУдаленное обновлениеПоддержка удаленного обновления прошивки экрана или инженерной картины хостом пользователяИнформационное push-уведомлениеНекоторые модели поддерживают облачный push-видео или рекламный дисплей, или мобильное приложение и экранный дисплей связиСлои технологииВстроенная система нескольких слоев дисплея, более быстрая скорость переключенияМногоязычная функцияЗавод может установить до 10 языков любой страны мира, переключить необходимые языки с одной кнопкой, и не нужно больше, чем один набор искусства и ремесел.Логическое оперативной обработкиMiniC compiler встроен в хост-компьютер, который поддерживает логическую работу на языке C (поддерживает только протокол MODBUS версии), и поддержка Lua script compiler (полная серия)НадежностьПродукты прошли промышленный стандарт высокой и низкой температуры, ОУР, групповые Импульсы и радиационные испытания.Жизненный циклИспользуя традиционные процессоры больших брендов, мы постоянно поставляем в течение многих лет.ЖК-дисплей ДисплейДисплей типаНа тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экранПодсветка трубкиСветодиодныйЯркость (cd/m)Двести тридцатьСрок службы подсветки (h)> 20000Коэффициент контрастности800: 1Перспектива (L/R/T/B)60/60/50/60_ Защита окружающей среды и СертификацияРабочая температура-20 ~ + 70 CТемпература хранения-30 ~ + 80 CВибрационных испытаний:От 10 до 25 Гц (X, Y, Z направление 2G 30 минут)От электростатического разряда ТестВоздух = + 8кв, контакт = + 4КВ.Тестирование высокой и низкой температурыРабочая температура: 60 + 3 72 H/-10 + 3 72 H; Рабочая влажность: 50 + 3 90% + 3% RH 72 HСбой аутентификацииEC (ROHS) по запрещению применения опасных веществ, сертификация CE1. кнопочное управлениеКонфигурация всех кнопок на инженерном экране с помощью программного обеспечения визуального TFT на ПК может осуществить переключение экрана, нажатие кнопки или выскакивание вверх, кнопка взаимно эксклюзивный и пользовательский выход инструкции без участия Программы пользователя. Если какая-либо кнопка на экране нажимается или выскакивается, значение ID и состояния кнопки будет загружено для пользователя, и пользователь MCU получает последовательную инструкцию и parcess ее. Судите о действии текущей кнопки.2. Текст управленияПользователи устанавливают на экране координаты, цвета, шрифты и фоновые цвета текста через верхний компьютер заранее. Эти текстовые атрибуты будут загружены в файл настройки экрана вместе с изображением. Затем пользователь MCU может завершить отображение, отправив данные символов в соответствующий текстовый идентификатор.3. анимация УправлениеПользователи могут управлять воспроизведением GIF анимаций, остановкой, паузой, вверх и вниз кадров и назначенных кадров в любое время.4. значок УправлениеПользователи могут переключать и отображать различные диаграммы состояния в том же положении экрана, как нагревание, переключение значков состояния охлаждения, Изменение мощности мобильного телефона, сила сигнала Wi-Fi устройства, круговой дисплей хода и так далее.5. Кривая УправлениеПользователь MCU должен только отправить AD sampted шестигранные данные, и экран будет автоматически установлен. Передняя и задняя части экрана будет перемещаться вперед и отображаться без участия MCU. Он также может увеличивать или уменьшать выборочные данные AD, а затем отображать их на экране.6. Управление приборамиПредварительно установив панель управления верхним компьютером, пользователь может осуществить вращение указателя только путем отправки соответствующих значений. Если шкала циферблата колеблется от 0 до 180, пользователь должен отправить только значение 90, и указатель автоматически переходит в шкалу 90.7. контроль хода работыПутем настройки направленности, стартового значения, конечного значения, переднего плана и фонового рисунка progance bar заранее, пользователи могут увеличить или уменьшить планку хода, отправив соответствующие значения отображения.8. бесступенчатая регулировкаУстановив параметры размера курсора слайдера, значение масштаба, значение начала, значение окончания и фоновую карту заранее, когда пользователь затаскивает курсор или нажимает на шкалу, устройство сразу же загрузит значение позиции Постоянного курсора.9. выпадающего меню управленияУстановив положение, параметры меню и соответствующий код управления текстом в выпадающем меню заранее, пользователь щелкает значок выпадающего меню, автоматически всплывает опции меню, и щелкает необходимые элементы меню. В это время данные меню автоматически вводятся в текстовое поле, и на экране загружаются значения параметров меню управления ID и меню.10. часы RTC управленияПредварительно установив Размер экрана, положение и режим (обратный отсчет, обратный отсчет), пользователи загружают проект на экран, экран автоматически начинает отображать время, также можно отправить соответствующие инструкции для запуска функции синхронизации или обратного отсчета.11. Раздвижные выбор УправлениеЭффекты управления скользящим выбором аналогичны настройкам времени смартфонов. Пользователи заполняют все данные заранее через хост-компьютер, а затем устанавливают выбранные и непроверенные цвета, так что скольжение вверх и вниз может достичь эффекта выбора передачи данных. Выбранные данные будут загружать соответствующий идентификатор и значения опций для пользователя MCU.12. Двухмерного кодовое управлениеПользователь MCU отправляет текстовую информацию на экран непосредственно через последовательный порт, и экран автоматически рисует двумерный код изображения. Мобильный телефон пользователя сканирует кодовую таблицу, чтобы отобразить входную информацию. Размер и алгоритм двухмерного кода можно установить на верхней части компьютера.13. Виртуальная клавиатура и метод вводаХост-компьютер предварительно Установите всплывающую клавиатуру в определенном положении экрана. После нажатия на область система автоматически всплывет встроенная клавиатура. После того, как Пользователь выбирает метод ввода на китайском и английском языках, нажмите, чтобы подтвердить, и все входы символов загружаются на один чип компьютера с помощью кода ASCII или китайской кодировки символов.Всего 3 шага, 30 минут для развития человеческого оборудования, простой и простой в использовании!Комплексное взаимодействие человека и компьютера можно завершить за 30 минут с тремя шагами.1. Подготовка художественных материалов.Расположите художников, чтобы спроектировать фотографии, необходимые для загрузочного экрана, текстовый фон, значки кнопок и подсказки.2. Используйте поддерживающее программное обеспечение TFT для изменения изображений, настройки управления и загрузки изображений.Во-первых, визуальное tft-программное обеспечение используется для создания интерфейса и настройки управления предварительно разработанными художественными картинками. Затем для моделирования запускается виртуальный серийный экран. Наконец, весь проект загружен на внутреннюю память последовательного экрана через USB/SD/UART. Программное обеспечение ПК присваивает уникальный идентификационный номер на каждый экран, изображение и управление в проект.3. Пользователь MCU контролирует и отправляет соответствующий экран управления серийной командой.Когда проект загружен на экран, после нажатия кнопки на экране, пользовательский последовательный порт MCU получит информацию о идентификаторе кнопки или значения координат, загруженные на экран. Разделив идентификационный номер, пользователь может получить Положение экрана и функциональные характеристики текущей кнопки, чтобы контролировать действия связанных периферийных устройств или отображения обновления экрана. Для продуктов без касания, пользователь MCU не должен слушать информацию, загружаемую идентификатором кнопки, но только отправляет соответствующие инструкции для переключения экрана и текстовое изображение дисплея.
