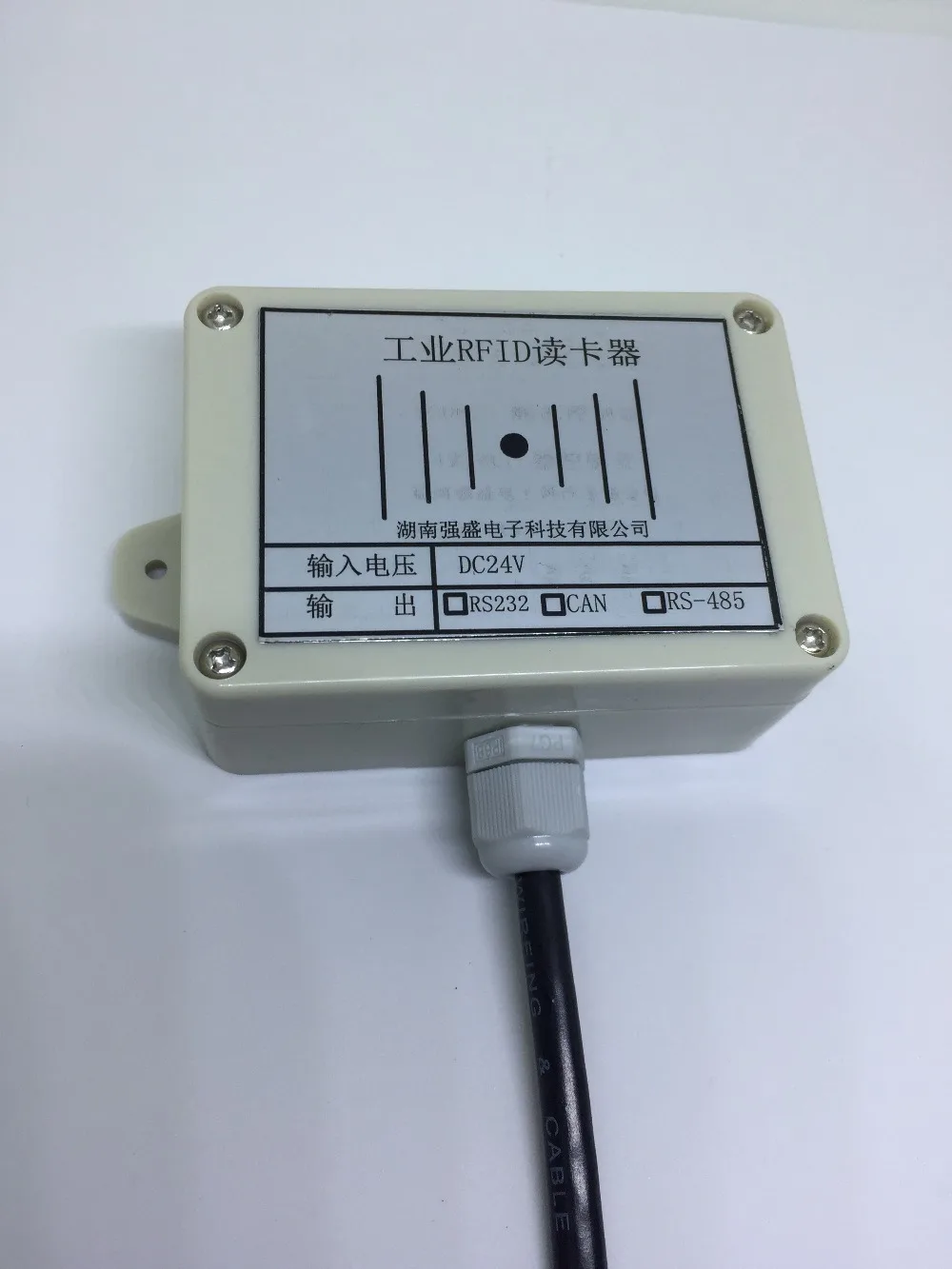

Автомобильный RFID RS232/RS485 поддерживает высокую частоту MODBUS landmark reader writer integrated

Уровень защиты IP65, может использоваться на открытом воздухе под солнцем и дождемУлучшенная антенна, до 10 см, стабильная щеткаКарта!Вы можете не только прочитать номер карты, но иЗапись данных по секторам, не низкая частота 125 кГцКард-ридер!10 читаемых и записываемых секций, доступныхРяд шифрования защитаПараметры по умолчанию для доставки протокола:L Коммуникационный интерфейс: RS485.Формат связи: 1 стартовый бит, 8 бит данных, без проверки, 1 стоп-бит.Скорость передачи данных: 9600 (программное обеспечение изменяется).Адрес: 1 (может быть изменен по).L Режим связи: один-в-один (или один-во-много) режим запроса master-slave принимается между хостом мониторинга и устройством.Протокол передачи данных: MODBUS-RTUКоманды протокола MODBUS, подробные объяснения, примерыПримечание: Не используется никакая специальная объяснение, данных во всех перечисленных ниже команды составляет 16 цифр, и рабочий адрес по умолчанию считаются 01.Адрес регистра таблице:Адрес регистра таблице:Адрес регистра(16 бит/слово)Чтения и записи характеристикиMODBUS адресМагазин содержимоеПрочитать00 HСектор чтения данных-1 шт.Прочитать01 HСектор читать более точных измерений 2Прочитать02 HСектор считывать данные 3Прочитать03 HСектор считывать данные 4Прочитать04 HСектор считанных данных 5Прочитать05 HСектор считывать данные 6Прочитать06 HСектор считывать данные 7Прочитать07 HСектор считывать данные 8Прочитать08 HСектор считывать данные 9Прочитать09 HСектор считывать данные 10Прочитать14 HRfid-карта с номером байта 1Прочитать15 часовНомер карты RFID byte 2Прочитать16 HRfid-карта с номером байта 3Прочитать17 HRfid-карта с номером байта 4Пишите1EHСектор записи данных-1 шт.Пишите1FHСектор записи данных 2Пишите20 чСектор записи данных 3Пишите21 чСектор записи данных 4Пишите22 HСектор записи данных 5Пишите23 чСектор записи данных 6Пишите24 часа в суткиСектор записи данных 7Пишите25 чСектор записи данных 8Пишите26 HСектор записи данных 9Пишите27 HСектор записи данных 10Контрольный регистр для чтения и записиПишите28 ч0-это читаемый и записываемый сектор1-это незаписываемый секторИзменения пароля контрольнойПишите29 H0-это неизменный пароль1 модифицируемые парольПишите30 HСектор защита паролемПишите31 HСектор по сравнению с паролемПримечание: пароль 0 по умолчанию. Все секторы не зашифрованы. Если вам нужно зашифровать данные в карте, пожалуйста, установите модифицированный регистр управления паролем в 1 и измените данные пароля в 30 ч. После каждой модификации данных по секторам, вам нужно ввести установленный пароль в 31 H для изменения отрасли. В противном случае вы не можете изменить данные по секторам.Примечание: Не подключайте напряжение источника питания к другим клеммам, кроме источника питания, в противном случае модуль будет сожжен.Прочитайте код данных:Считывания карт номер детали:Отправка: 01 03 00 14 00 04 0DВозврат: 01 03 08 00 00 00 00 00 00 00 00 95 D7Прочитайте данные по секторам карт 1:Отправка: 01 03 00 00 00 01 84 0AВозврат: 01 03 02 00 00 B8 44Данные записи: (обратите внимание, что эта функция требует, чтобы контрольный регистр чтения и записи был установлен на 1)Отправка: 01 03 00 1E 00 FF 658C (запись 00 FF в сектор 1)Возврат: 01 03 02 00 FF F8 04 возврата данныхУстановка номера станции (код функции: 16 H)Например, начальный номер станции-01, а номер станции-02.Отправка хоста: 01 16 00 00 02 C9 C8 (00 02 обозначает заданный номер станции)Возврат от полета: 02 16 00 00 00 FF 087AНапример, начальный номер станции-01, а номер станции-03.Хост передает: 01 16 00 00 00 03 08 08 (00 03 указывает на станции номер набора)Возврат от полета: 03 16 00 00 00 FF 09 ABНапример, начальный номер станции-03, а номер станции-04.Хост передает: 03 16 00 00 00 04 48 28 (00 04 обозначает набор номер станции)Возврат от самолета: 04 16 00 00 00 FF 08 1CИнструкции по монтажу: Красный: 24 В + синий: GND зеленый: RXD (485A) Желтый: TXD (485B)1 Технические параметры_ Рабочая частота: 13,56 МГцРадиочастотный чип и MCU: MFRC500Протокол поддержки: ISO14443A_ Расстояние чтения-записи: 5-10 см, обычный размер стандартной карты может достигать около 8 см.Зуммер и индикация: 1 управляемый зуммер и 2 цвета управляемый светодиод_ Интерфейс: Modbus-rtu, непосредственно соединен с PLC_ Источник питания: 9-24VDC◆ 功耗: 1w左右_ Рабочая температура:-20 ~ + 70 C_ Температура хранения:-40 ~ + 125 CРазмер: 128*86*27 (мм)Вес: около 150 г_ Удаленное обновление: поддержка функции онлайн-обновления, облегчение работы по обновлению программыТипы карт поддержки: Mifare 1 S50, Mifare 1 S70, Mifare UltraLight, Mifare Pro, Mifare DesfireРазмер установки
