Аналоговый серый сенсор линейный датчик отслеживания модуль электронный

Обзор продукта

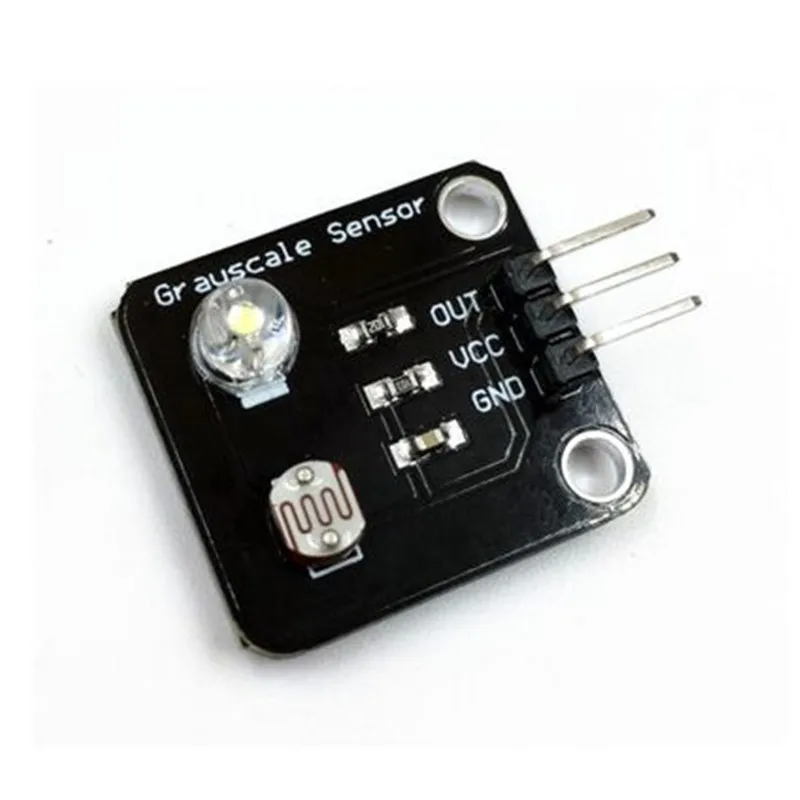

Серый Датчик является аналоговым датчиком. Он может ощущать различные цвета на земле или рабочем столе и производить соответствующие сигналы, когда он сочетается с платой расширения датчика Arduino v5.0. Он может реализовывать интерактивные работы, связанные с цветами, а также может использоваться в качестве датчика патрульной тележки или серого поля для распознавания футбольного робота. Источник питания должен соответствовать контроллеру, обычно 3,3 В или 5 В.

Параметры спецификации

Рабочее напряжение: 3,3 В или 5 В

Рабочий ток: <20 мА

Диапазон рабочих температур:-10 + 70.

Разрешение обнаружения: 10%

Тип интерфейса: выход аналогового сигнала

Размер: 24 мм x 21 мм

Вес: 3 г

Определение интерфейса

Выход: выход сигнала

VCC: источник питания (VCC)

GND: наземный (GND)

Метод использования

Принцип работы

Серый Датчик состоит из белого светоизлучающего диода высокой яркости и фоторезистора. Поскольку свет, возвращаемый от светоизлучающего диода к бумаге с различными серыми уровнями, отличается, фоторезистор получает возвращенный свет. В зависимости от интенсивности света, значение сопротивления фоторезистора отличается, поэтому тест серого значения реализуется.

Принцип программирования

Серый Датчик выводит три контакта, которые являются положительным Vcc, источником питания GND и сигналом. В практическом использовании датчик может быть непосредственно подключен к аналоговому интерфейсу контроллера Arduino, например, аналоговый порт A0. После включения питания в Arduino белый яркий светодиод датчика загорается, датчик крепится на бумаге с различными серыми уровнями, и преобразование рекламы осуществляется с помощью контроллера Arduino. Прочитайте данные, затем Распечатайте измеренное Аналоговое количество через последовательный порт.

Схема подключения

Выходной порт подключается к аналоговому входному контакту контроллера. 5 В и GND подключены к + 5 В и GND соответственно.

Пример программы

Серый Датчик запрограммирован в контроллер Arduino UNO для наблюдения серийного выходного значения при различных серых значениях.

Void setup () {Serial. begin (9600);/Откройте последовательный порт, установите частоту последовательного бод до 9600 бит/с} пустая петля {int val; Val = аналоговый чтение (0); /Подключите Серый Датчик к аналоговому интерфейсу 0 Serial. печать ("Grayscale is");/серия. println (вал, DEC);/аналоговое значение считывается через задержку печати последовательного порта (100);}

Эффект программы

При обнаружении разных серых значений обратная связь с измерениями в это время.
