16 канал ПВМ/Серводвигатель для arduino или Raspberry pi shield module Servo | Электроника

Соответствует 5 В, что означает, что вы можете контролировать его с 3,3 V микроконтроллер и по-прежнему безопасно управлять до 6В выходов (это хорошо, когда вы хотите, чтобы контролировать белые или синие светодиоды с 3,4 + вперед напряжения)
6 адресов выбирают контакты, так что вы можете подключить до 62 из них на одной шине i2c, в общей сложности 992 выходов
Регулируемая Частота ШИМ примерно до 1,6 кГц; Настраиваемый двухтактный или открытым стоком outputmanufacturer
12-разрядный разрешение для каждого выхода-для сервоприводы, это означает, что по поводу 4us разрешение при кадровой частоте 60 Гц, частота обновления
I2C-controlled драйвер PWM со встроенными часами. Это означает, что, в отличие от семьи TLC5940, вам не нужно непрерывно отправлять сигнал, связывающий ваш микроконтроллер, его полностью свободный запуск!
1. Выход позволяет pin быстро отключить все выходные данные
2. Клеммной колодки для Потребляемая мощность (или вы можете использовать 0,1 дюймов прыщей на боковой панели)
3. Защита от обратной полярности на входе клеммного блока
4. Зеленый Мощный светодиодный
5. 3 контактные разъемы в группы 4, так что вы можете подключить 16 сервоприводы сразу (сервопривода вилки немного шире, чем 0,1 дюймов, так что вы можете только в том случае, стек 4 рядом друг с другом на 0,1 дюймов заголовка
6. "цепной" дизайн
7. Место для размещения большого конденсатора на линии V +
8. Резисторы серии 330 Ом на всех выходных линиях для их защиты и для тривиального вождения светодиодов
9. Паяльные перемычки для 6 адресов выберите контакты
Цвет: синий
Материал: пластик
Размер: 60*25 мм
Посылка в комплект входит:

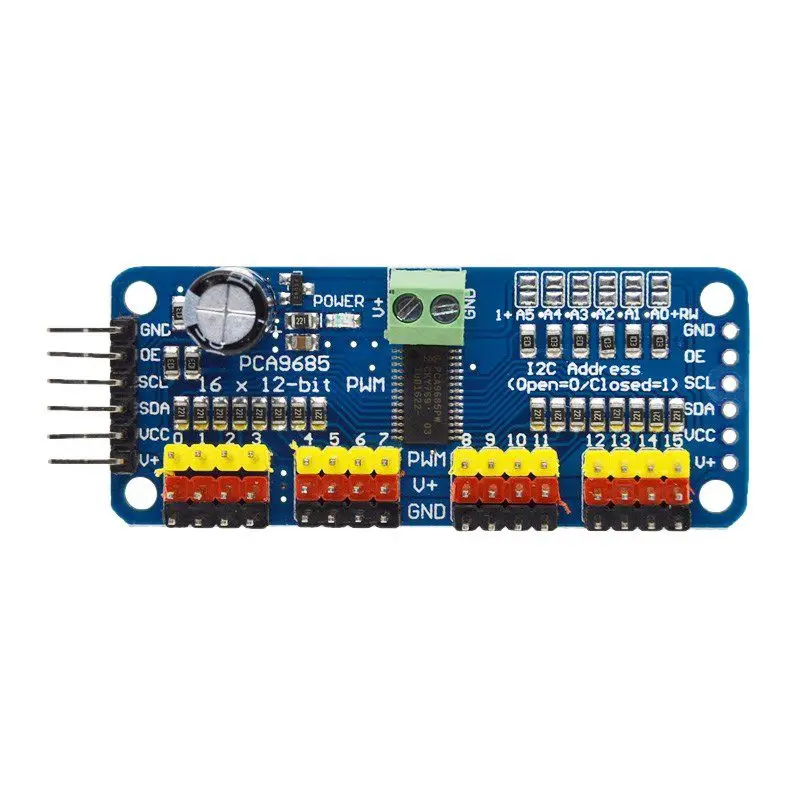

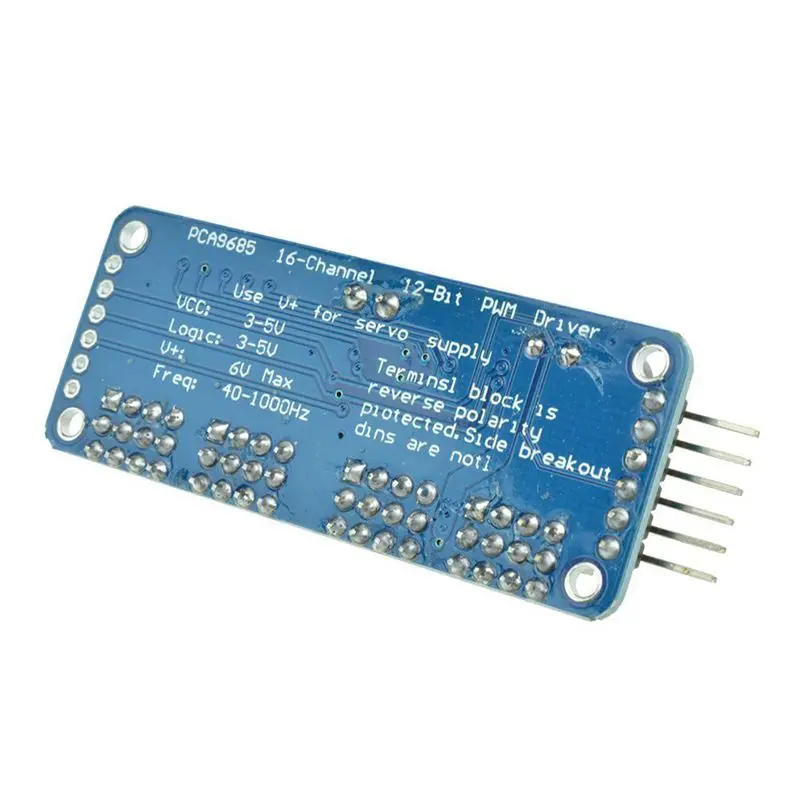

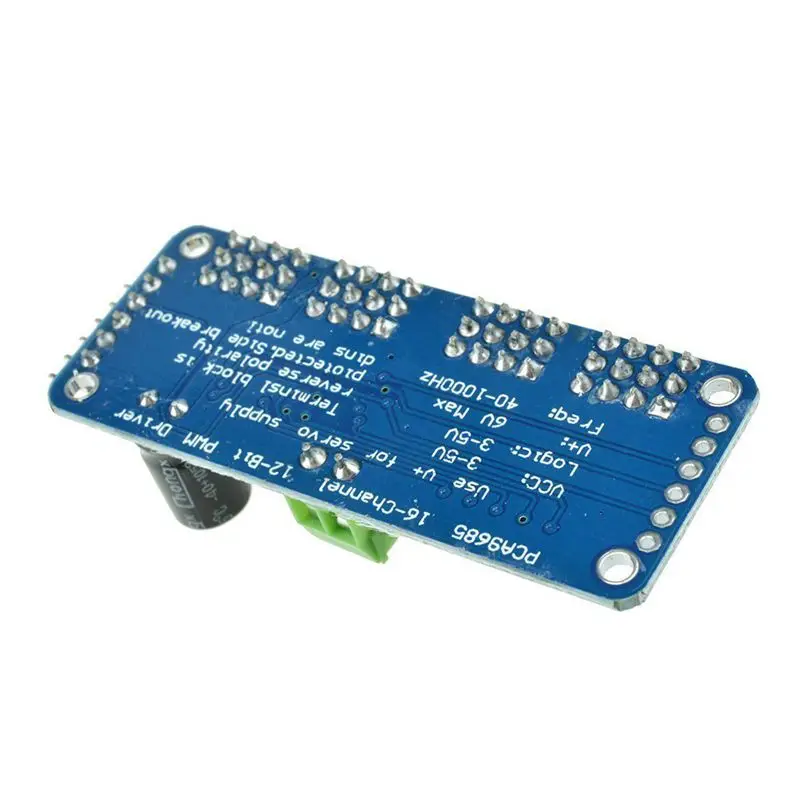

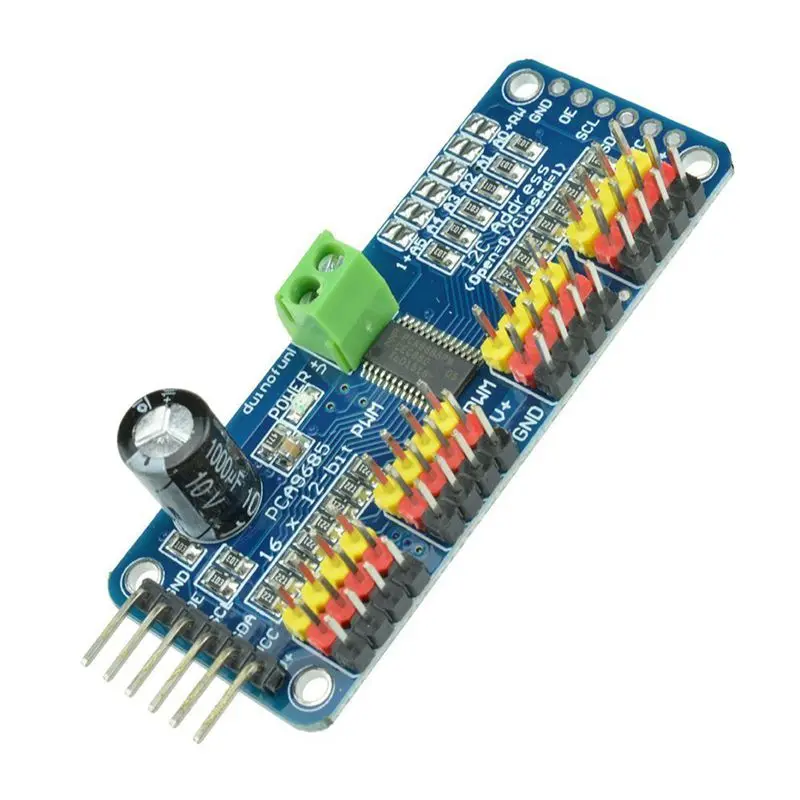

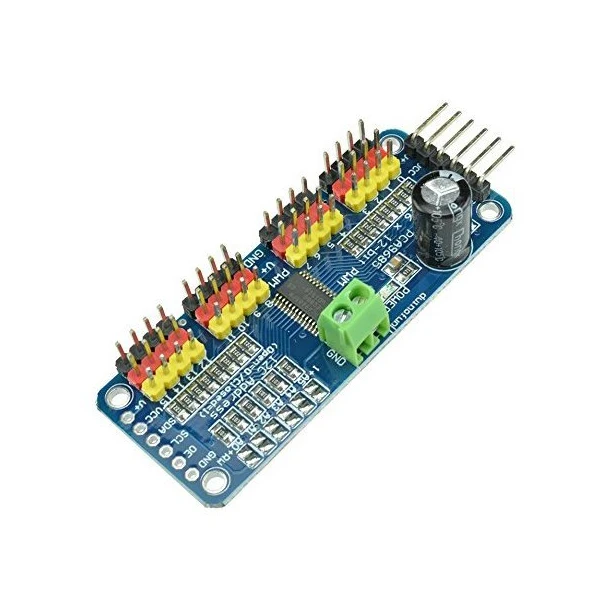

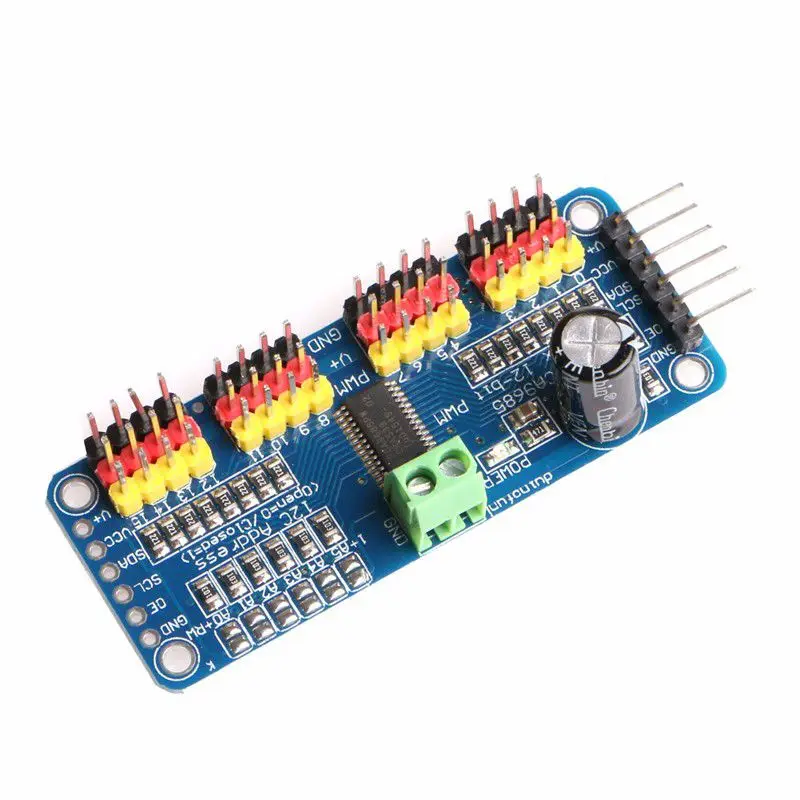

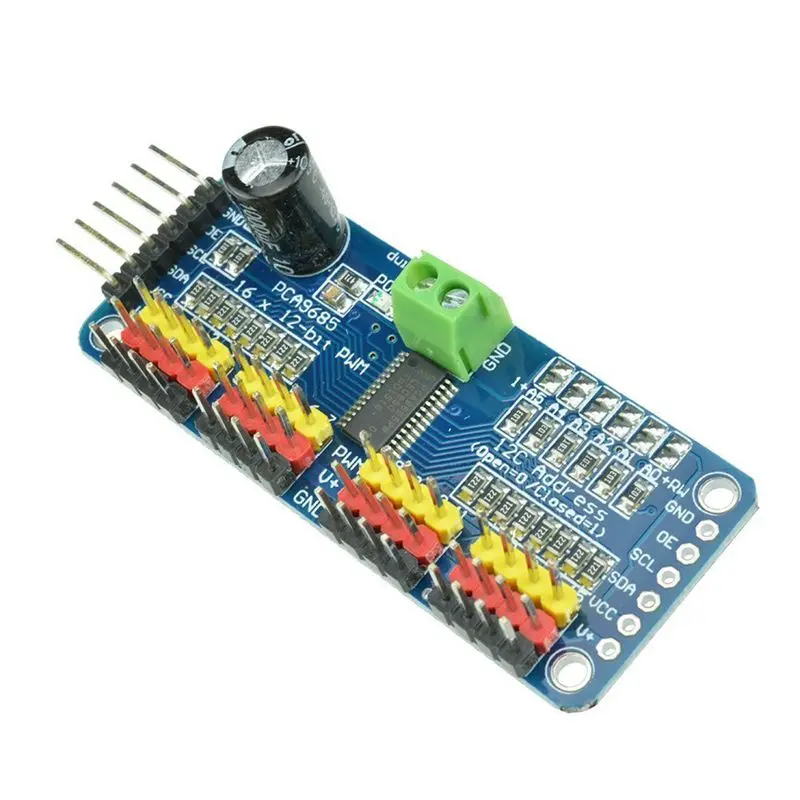

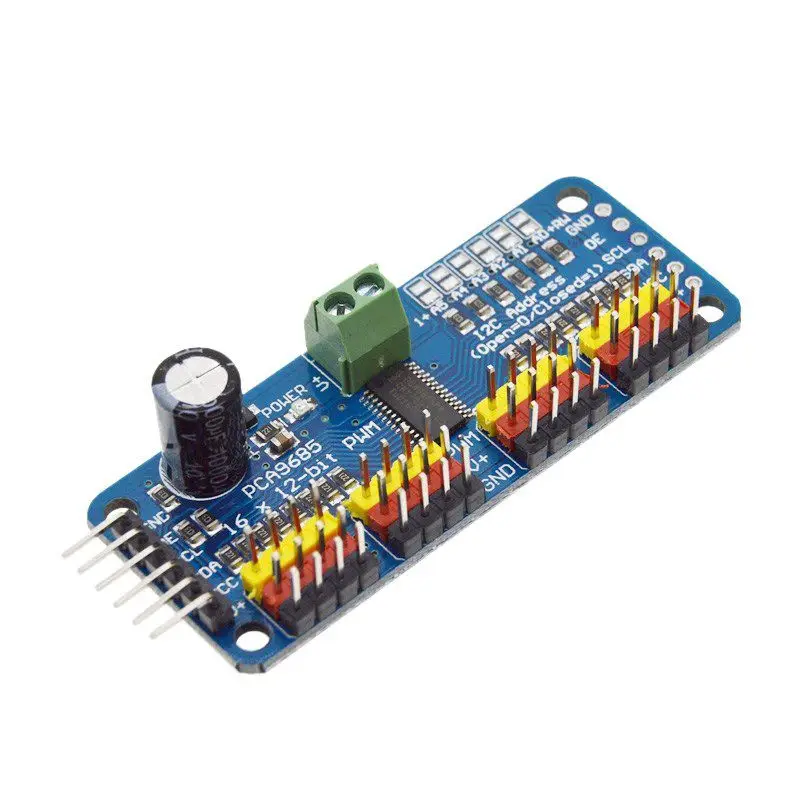

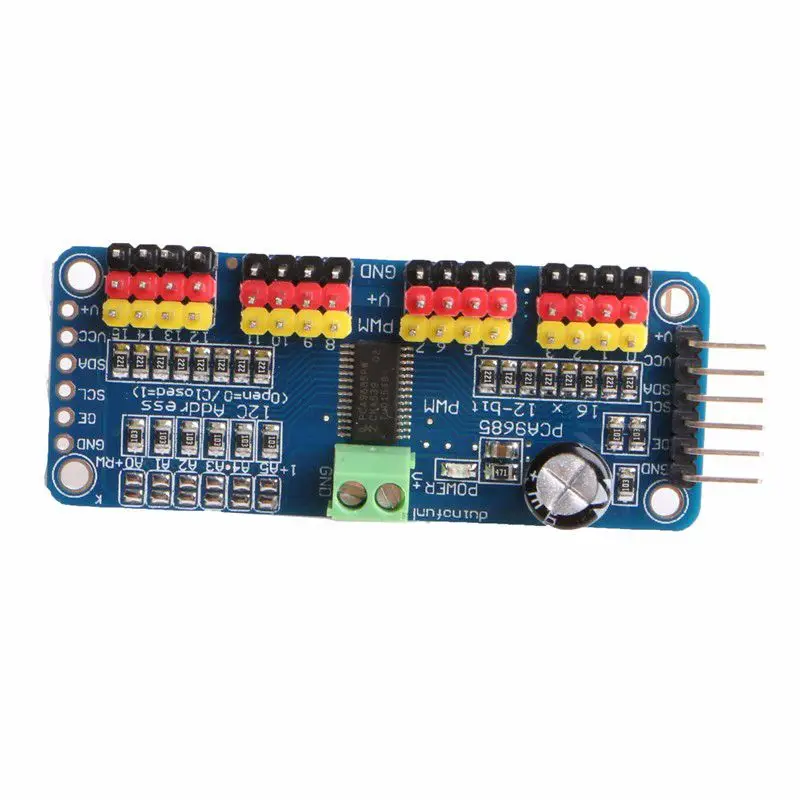

1 x PCA9685 16-канальный 12-битная ШИМ водитель серводвигателя I2C модуль для Arduino
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
