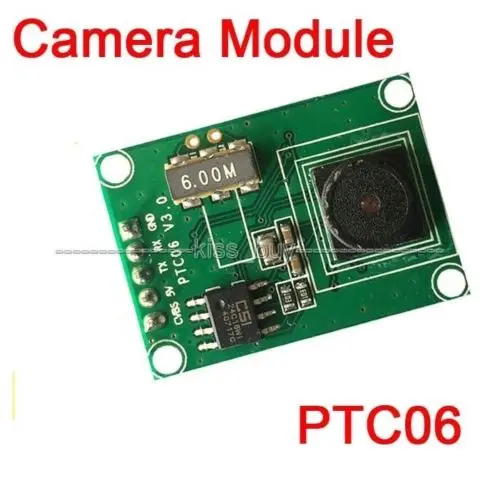

PTC06 серия JPEG Модуль камеры CMOS 1/4 дюймовый TTL/UART интерфейс для AVR STM32 видео

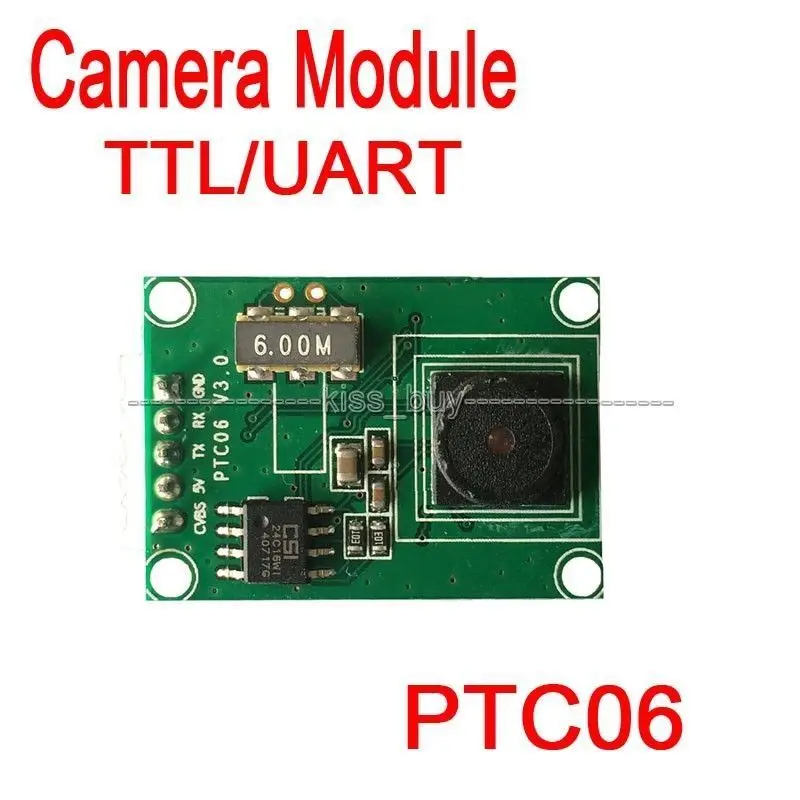

PTC06 микро серийная камера Модуль и внешний интерфейс использует стандартный 5pin 2,0 мм шаг разъем; Для последовательного управления фотографии, все еще изображения чтения приложения, вам нужно только использовать GND, RX, TX, VCC, эти четыре сигнальные линии, В том случае, если он состоит в том, чтобы быть выведены виртуальной видео приложений нужно использовать только в CVBS сигнала.

Примечание: TX и RX представляет собой 3,3 V TTL уровень сигналов.
В случае, если камера размытие, вы можете настроить фокусное расстояние объектива на завинчивания для того, чтобы получить более четкую картинку.

Параметр:

Размер платы модуля: 28 мм * 20 мм * 9 мм (не высота розетки)

Тип датчика изображения: CMOS 1/4 дюйма

Пиксели изображения: 300000

Размер пикселя: 5,6 мкм * 5,6 мкм

Формат вывода: Стандартный JPEG / M-JPEG

Баланс белого: автоматический

Экспозиции: Автоматическая

Коэффициент усиления антенны: Автоматическая

Затвор: Электронный катящийся затвор

Отношение сигнал/шум: 45DB

Динамический диапазон: 60 дБ

Максимальный аналоговый коэффициент усиления: 16 дБ

Рамка Dayton: 640*480 30 кадров в секунду

Режим СКАНИРОВАНИЯ: Прогрессивное сканирование

Угол обзора: 120 градусов (опционально)

Расстояние наблюдения: 5 метров (максимум 15 метров, регулируемый)

Размер изображения: по умолчанию VGA (640*480) дополнительно QVGA (320*240)

Инфракрасный светильник ночного видения: опционально

Серийная скорость: по умолчанию 115200

Рабочий ток: 100 мА

Рабочее напряжение: DC3.3V-5V (рекомендуется 5 В)

Интерфейс связи: TTL / URAT (TX, RX, GND)

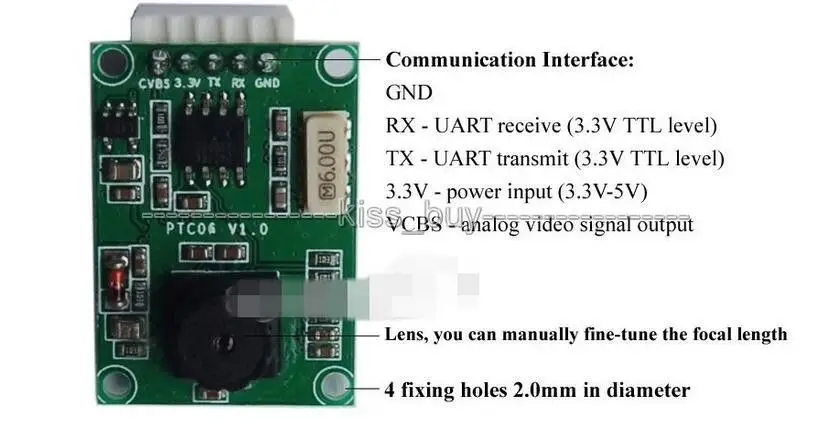

Связь Интерфейс:
GND
RX - UART получать (3,3 V TTL уровень)
TX - UART передачи (3,3 V TTL уровень)
3,3 V-Потребляемая мощность (3,3 V-5V)
VCBS-аналоговый выход видеосигнала

Посылка содержание
100% Фирменная Новинка
(1 шт.);КМОП-матрица 1/4 дюйма Камера модуль TTL/UART Jpeg/CVBS светодиодной лампой для AVR STM32 Arduino совместимый
