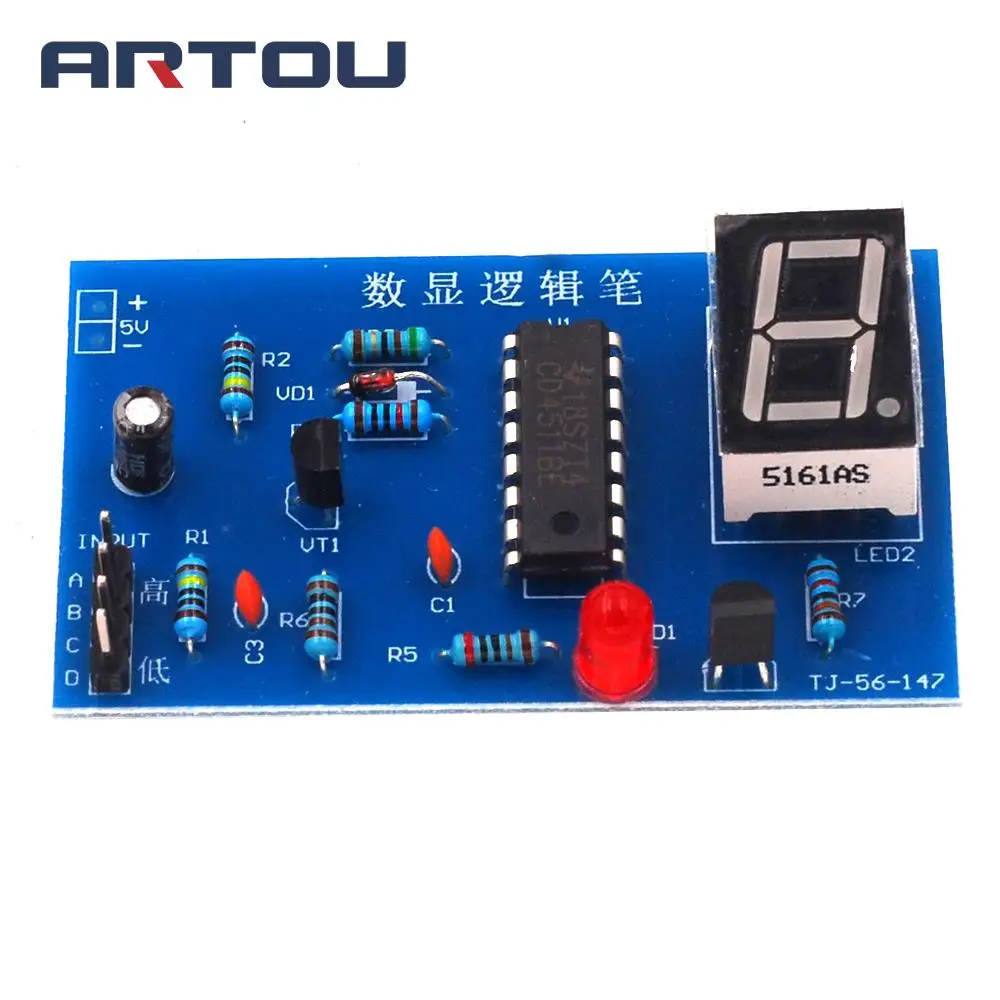

Цифровой светодиодный тестер CD4511BE DIY Kit Logic Pen для сенсорного усилителя DC Gain

---

    Комплект для производства логического тестового ручки, в основном используется для представления CD4511BE для управления цифровым дисплеем трубки, logic pen, CD4511BE внутренний включает в себя два независимых, с высоким коэффициентом усиления, внутреннюю компенсацию частоты двойного операции усилитель, подходит для широкого спектра источника питания Напряжение спектр одно источника питания, Но также для режима двойной мощности, рекомендуемые рабочие условия, напряжение питания и напряжение питания не имеют ничего общего. Он использует такие области, как усилители чувствительности, модули усиления постоянного тока, аудиоусилители, промышленные элементы управления, компоненты усиления постоянного тока и все другие коммерчески доступные Операционные усилители с одним источником.   Эксплуатация введение: 1. В тех случаях, когда входной порт не входное напряжение, то есть в тех случаях, когда A-B/C-D и отключаться, VIN, подключено, CD4511 2-контактный, 4-контактный имеют низкий уровень; С тех пор, как IC1 четвертого pin-код прикрывать входной контроль порт; В тех случаях, когда BI = 0, независимо от того, что другие материалы портов состоянии, его выходной порт A-G все 0; И 7-сегментный цифровой светодиодной лампой все выключены и не отображает номер   2. В тех случаях, когда входными портами входного сигнала низкого уровня, которые меньше, чем 0,47 V, то есть защита от короткого замыкания вход C-D порт, VT1 отрезать, и ее коллектор высокий уровень выхода; IC1 ввода кода BCD дхбк = 0100, после декодирования выходной порт IC1 B/C/F/E является высоким уровнем, а другие-низким уровнем. Таким образом, цифровой трубный дисплей «L», представляющий низкий уровень логики   3. Входной порт ввода 3,13-5V высокого уровня, то есть защита от короткого замыкания вход A-B порт, VT1 подключен; Свою базу и коллектора, как высокий уровень, IC1 ввода кода BCD дхбк = 0110; после декодирования, выход IC1 A/C/D/E/F/G, высокий уровень; И другие-низкий уровень; Цифровой дисплей трубки «H», представляющий логический высокий уровень   Упаковочный лист:

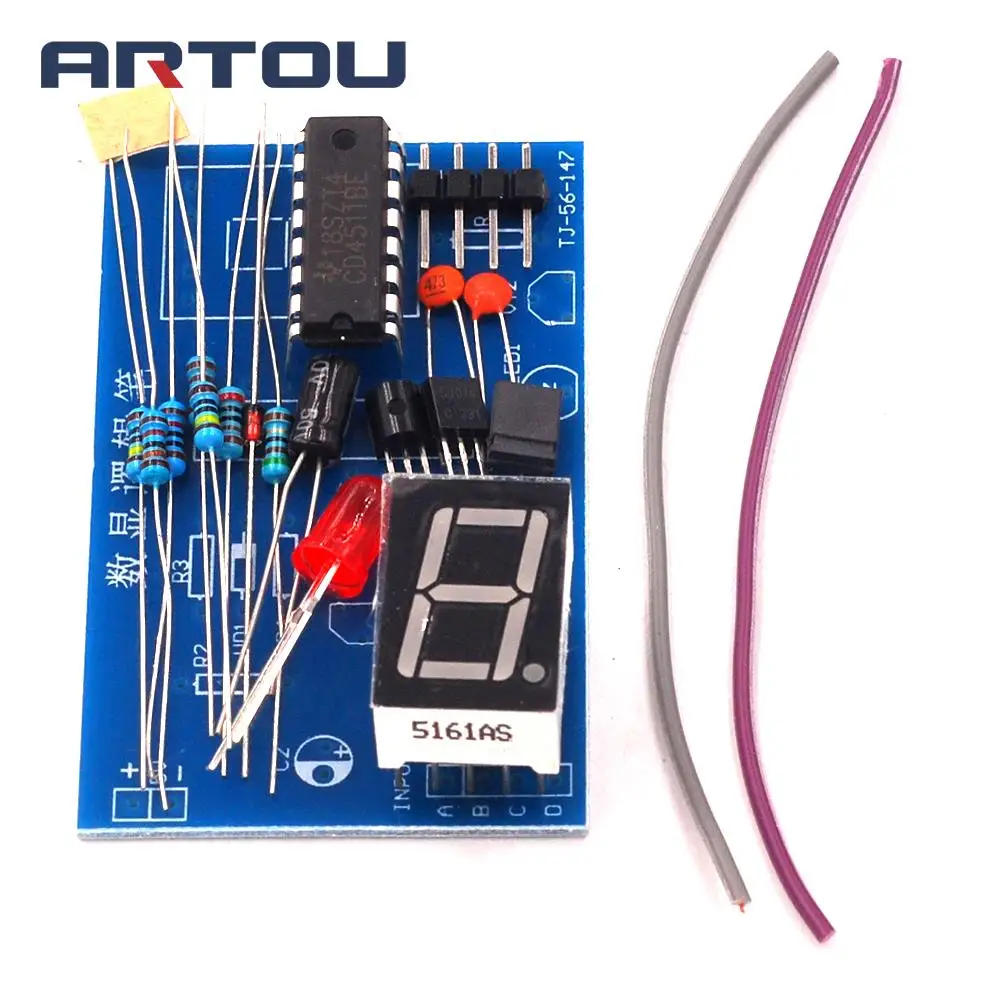

Номер	Название	Параметры	Количество
R1	Резистор	2K ohm	1
R2,R3	Резистор	1mом	2
R4	Резистор	120K ohm	1
R5	Резистор	1K ohm	1
R6	Резистор	10 к Ом	1
R7	Резистор	51 Ом	1
VT1,VT2	Триод	9014	2
VD1	Диод	1N4148	1
C1	Керамика конденсатор с алюминиевой крышкой	220pF	1
C2	Электролитический конденсатор с алюминиевой крышкой	10 мкФ	1
C3	Керамика конденсатор с алюминиевой крышкой	0,047 мкФ	1
LED1	Светодиодный	5 мм красный	1
LED2	1-бит цифровой светодиодной лампой	Общий анод 0,56	1
Входной сигнал	Одноконтактный	4P	1
U1	IC	CD4511	1
	Крышка короткого замыкания		1
	Провод		2

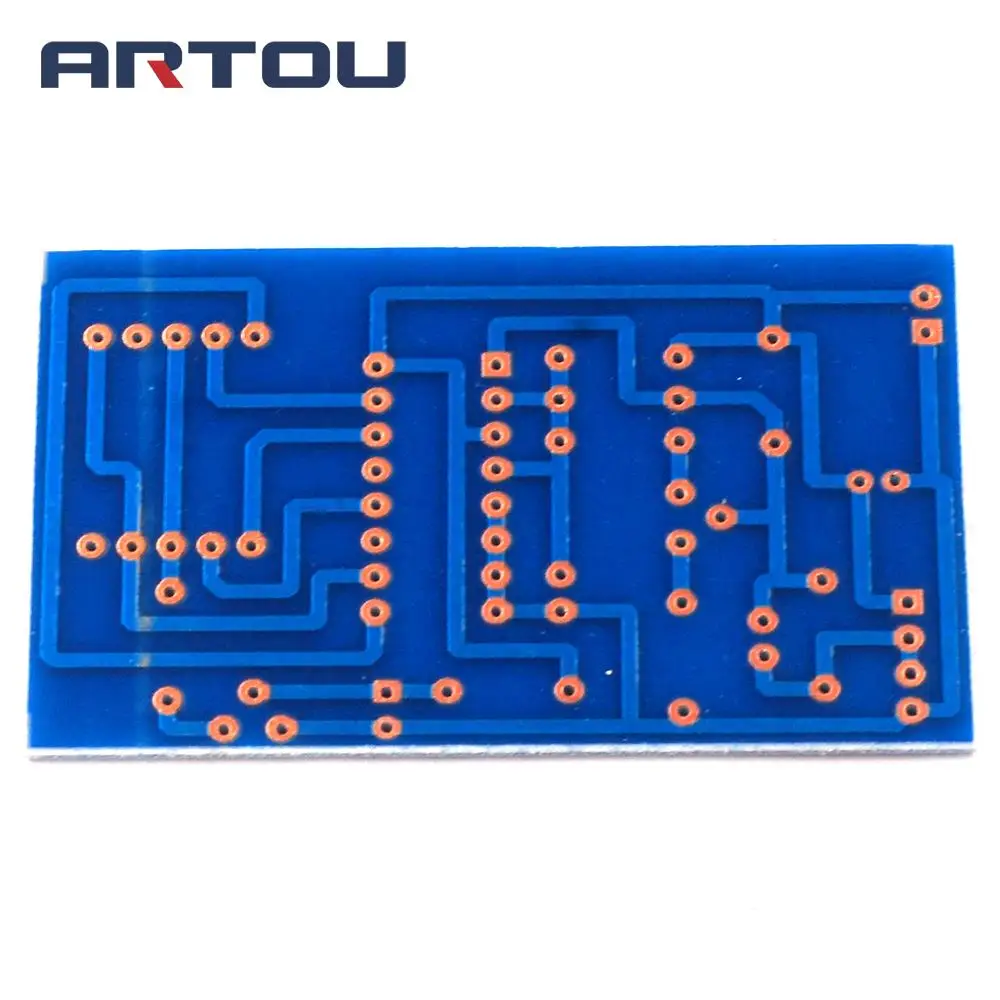

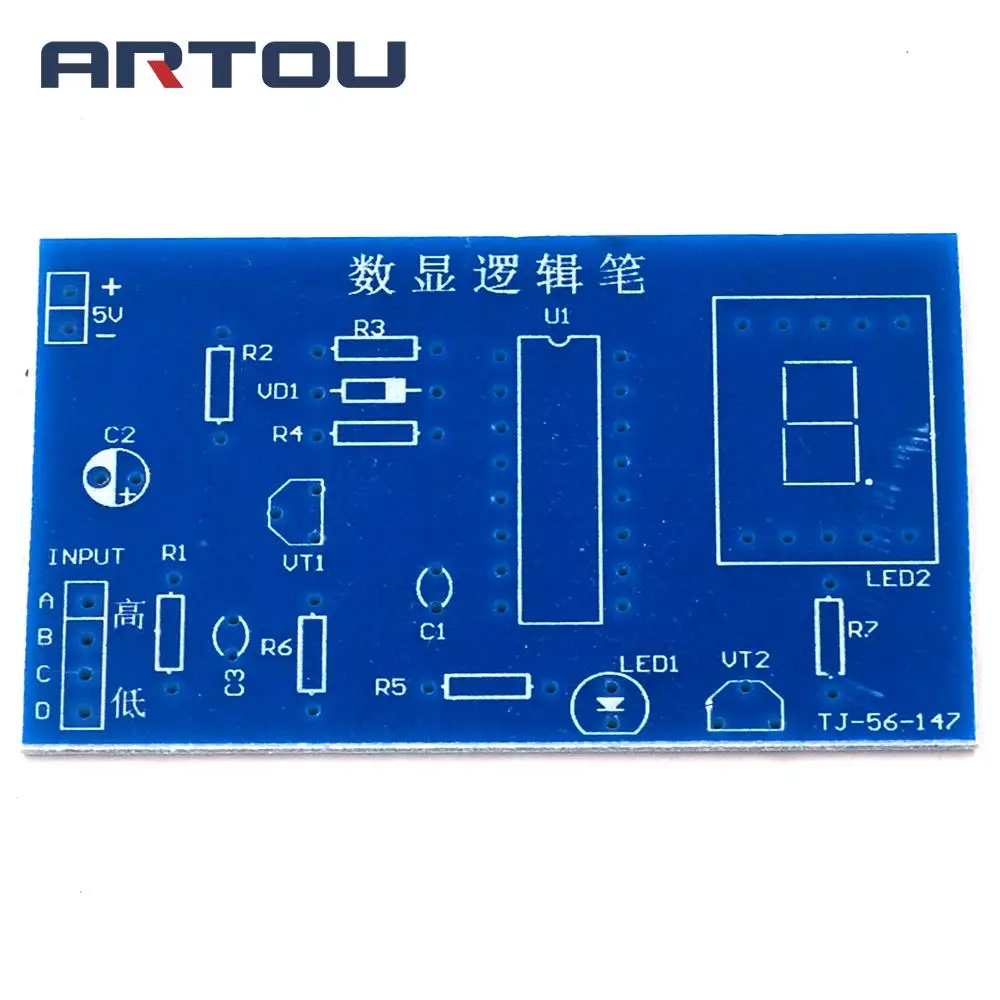

	Печатная плата		1



---

---
