MAX2620-EVKITЧастотной модуляциейГУНМодульная(10-1050 МГц)



MAX2620Демо-видео

Ссылка:https://pan.baidu.com/s/15k0RhhHw8Fx2PEhsK7e6JQ

Добыча Код:Zf2i

Дублируйте это содержимое и откройте мобильный телефон Baidu DiskПриложениеБолее удобно в эксплуатации.



Один. MAX2620Fm-модуль параметры



1.Напряжение питания:+ 5 вольт постоянного тока (75mA)Будьте внимательны: источник питания с высокой стабильностью и низкой пульсацией;

2.Диапазон частот:10-1050 МГц;Будьте внимательны: по умолчанию выбирается только один диапазон выхода, другие полосы должны быть настроены; (по умолчанию590 МГцО)

3.Амплитуда выходного сигнала: 13dbm (2.8VPP) @ 590MHz @ 50Омовское сопротивление;

4.Модуль обеспечивает(PLLИVTUNEИнтерфейс,Стыковое соединениеADF4001ВозможноADF4002Модуль PLL, делает частоту более стабильной;

5.Конструкция цепи для открытого источника.

6. MAX2620Цепь Clapper используется на периферии чипа, поэтому полоса пропускания не является широкой., вероятно10 МГцО, клиенты должны настроить другие полосы, необходимо связаться со службой поддержки клиентов! Имейте в виду, что не одна цепь может быть реализована10-1050 МГцВ пределахГУНПолный охват 。

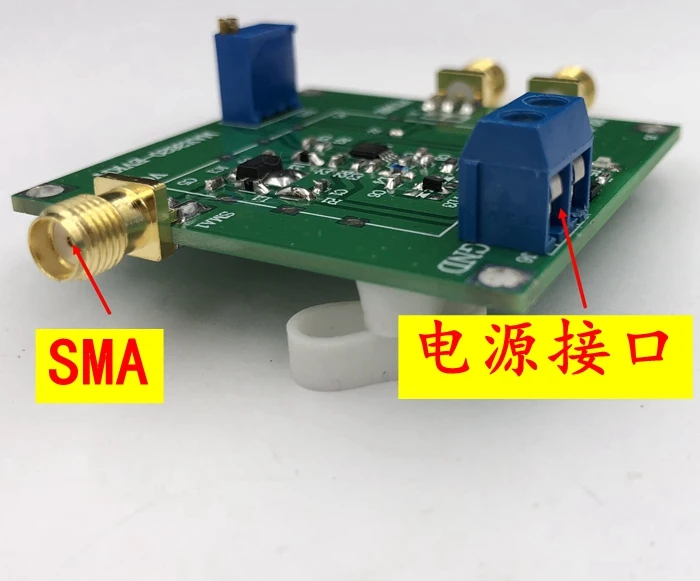

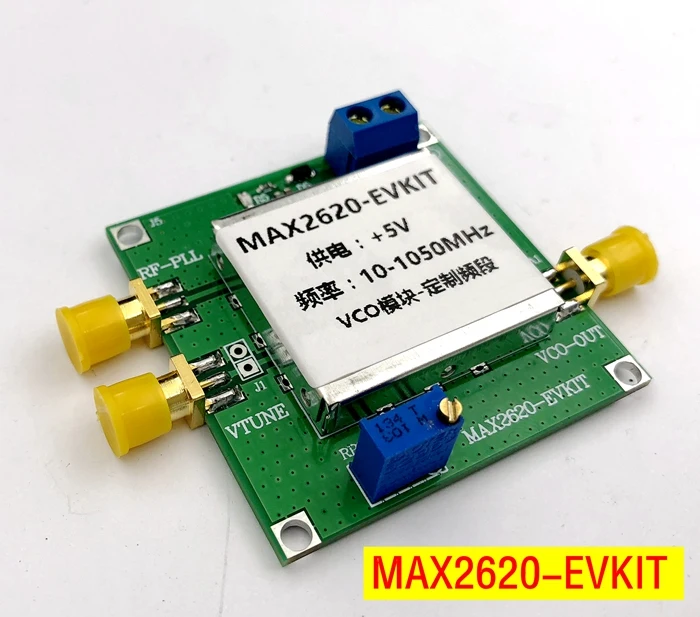

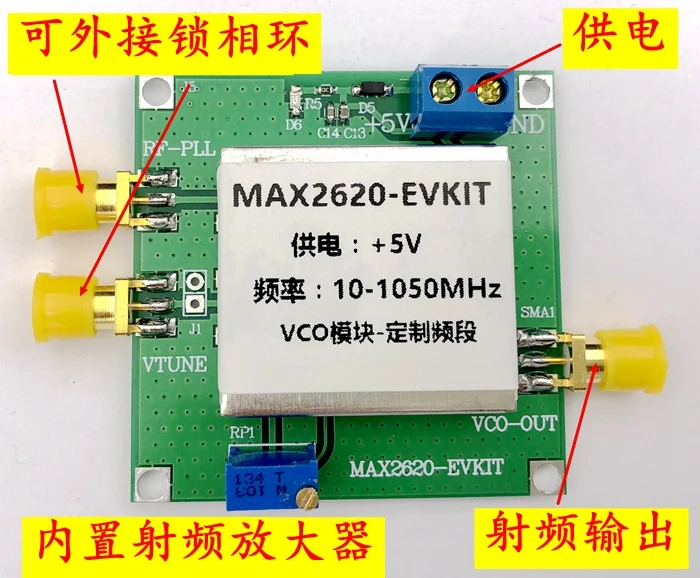

Два. MAX2620-VCOОбъект модуля







Три.Справочная схема (положение после покупки)

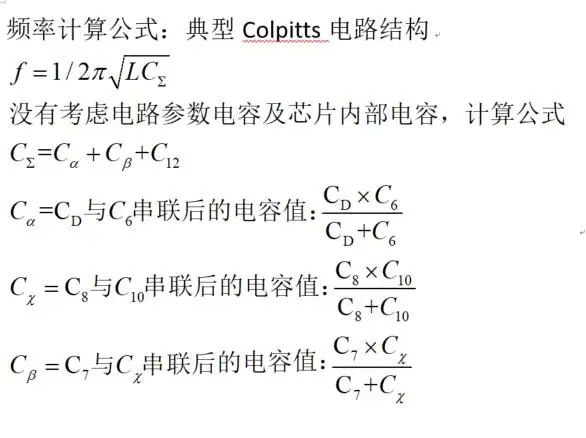

Четыре.Принцип анализа





---

---
