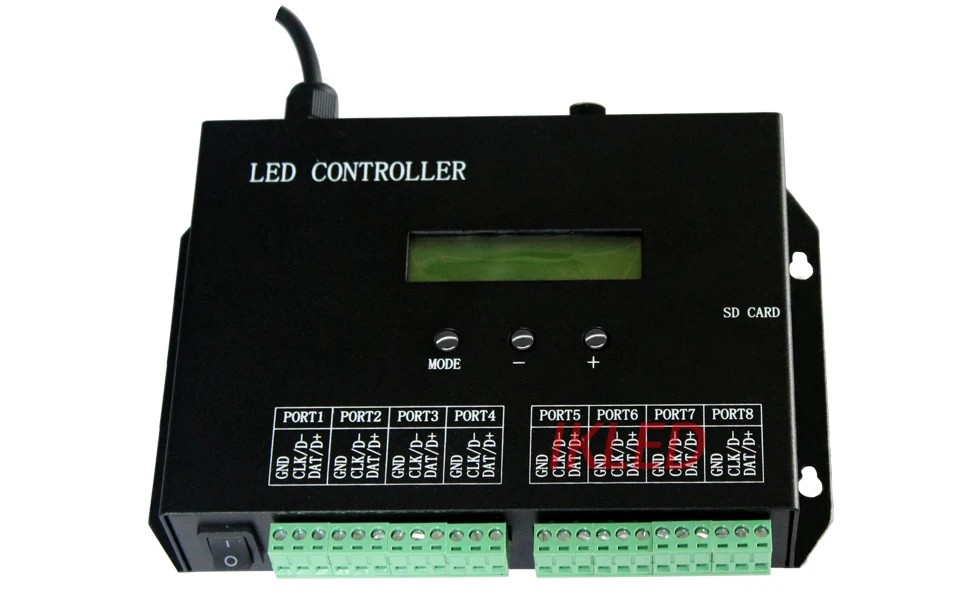

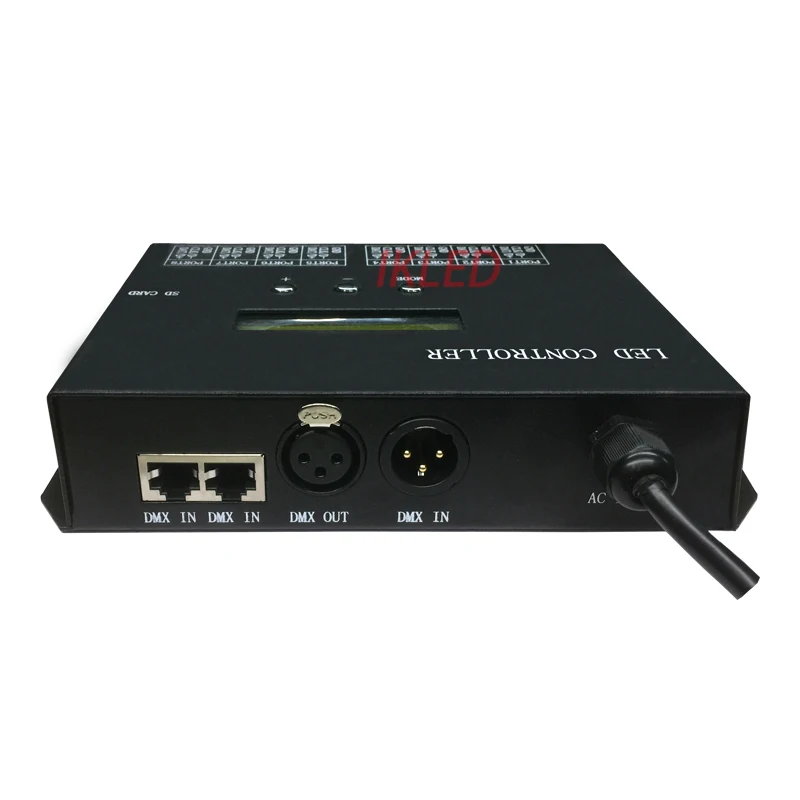

Программируемый контроллер led 8 портов полноцветный диск 8192 пикселей поддержка

---

Особенности:



1. 8 портов обеспечивают максимум 8192 пикселей, каждый порт обеспечивает максимум 1024 пикселей



2. H803SA поддерживает DMX512 консоль, каждая H803SA занимает 3 или 6 каналов DMX512



3. Несколько H803SAs могут быть синхронизированы



4. Вы можете установить пароль для H803SA. Таким образом, вы можете установить H803SA для вывода данных или нет



5. H803SA встроенный чип FPGA, светодиодный светильник находится под точным контролем



H803SA поддерживает следующие чипы



LPD8806, LPD8806, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, MY9221, P9813, LD1510, LD1512 UCS1909, UCS1912, WS2801, WS2803, WS2811, WS2812, WS2813, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, QED3110 и т. Д.



Информация об изделии













Нормальная продолжительность рабочего процедуры



Примечание:Руководство, приведенное ниже, может быть недостаточно детализировано, если вам нужно полное руководство или есть какие-либо вопросы, просто напишите мне на AliExpress

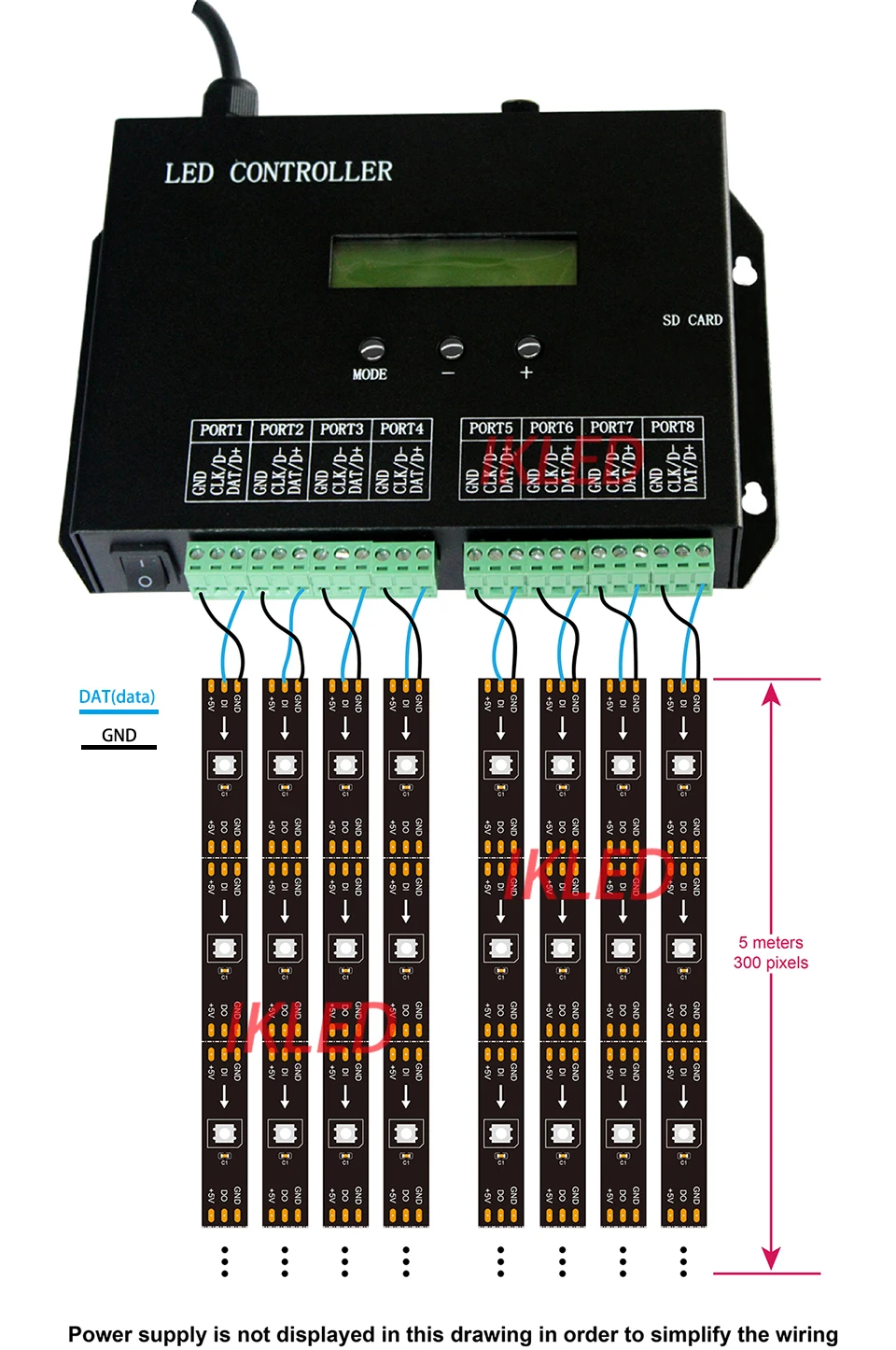

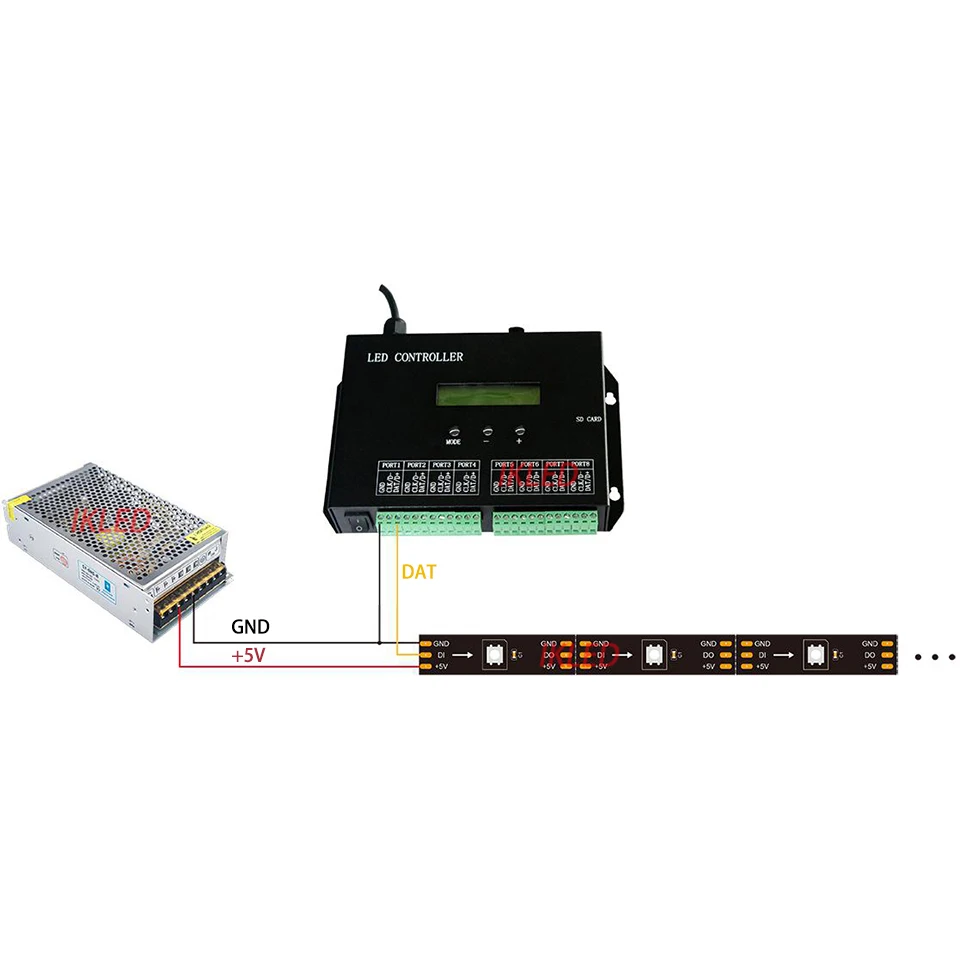

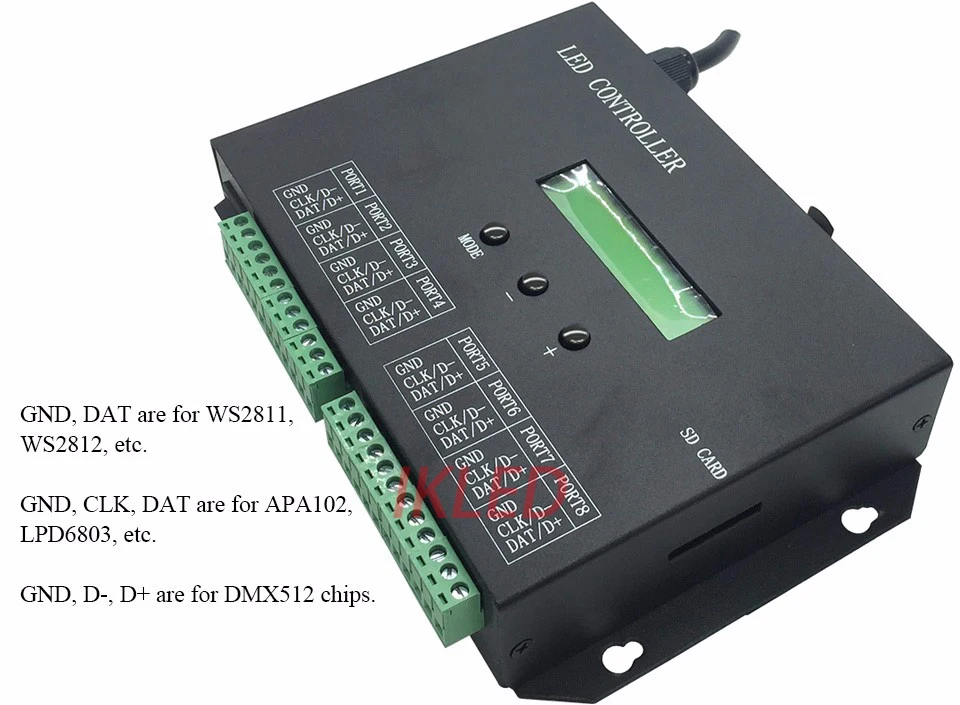

Шаг 1. Подключите светодиодные ленты к контроллеру (например, возьмите WS2812B ленту)



Предположим, что каждый порт подключается к светодиодной ленте 5 метров (1 метр 60 пикселей)







Шаг 2. Загрузите светодиодный модуль и установите его на ПК



Ссылка для скачивания http:/Https://drive.google.com/open?id=1tW9YB20O8inKgEGZ2jZQhkRjsTJTu4K7



Тесты загрузки файлов:



Https://drive.google.com/open?id=0B1gzqyV6hfOgcE1DbDNKVG5uZmM (каждый порт соединяет 300 пикселей, для WS2811, WS2812, UCS1903 и т. Д., поместите эти файлы в sd-карту)

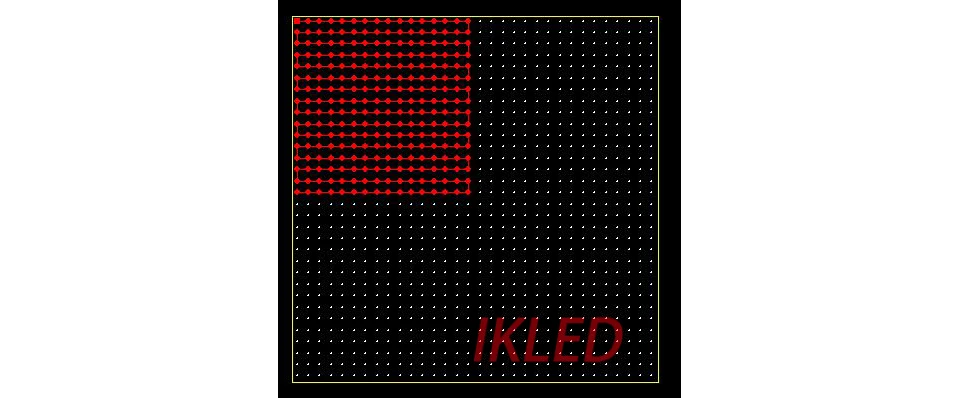

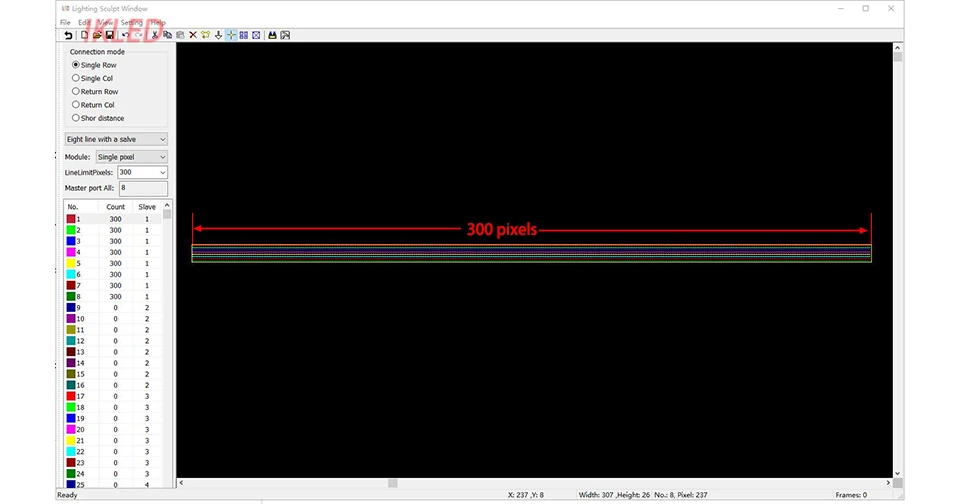

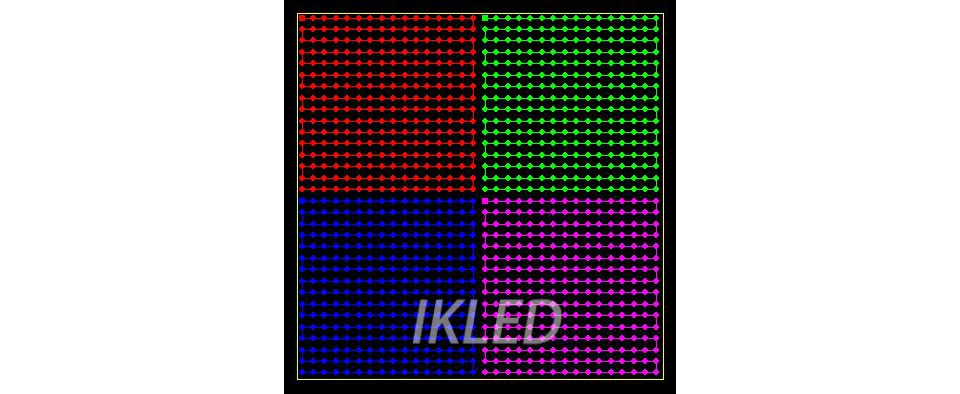

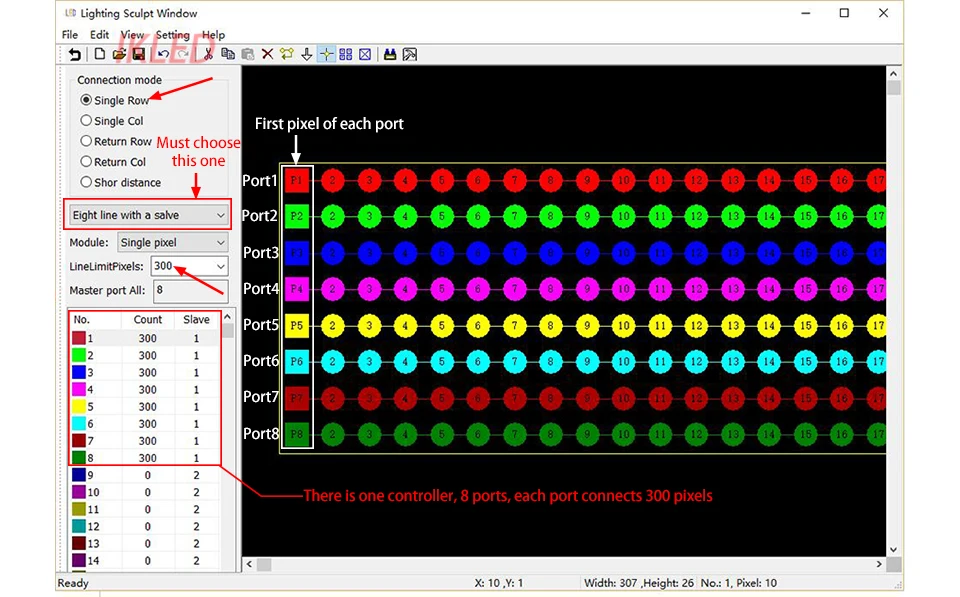

(1). Поместите пиксели

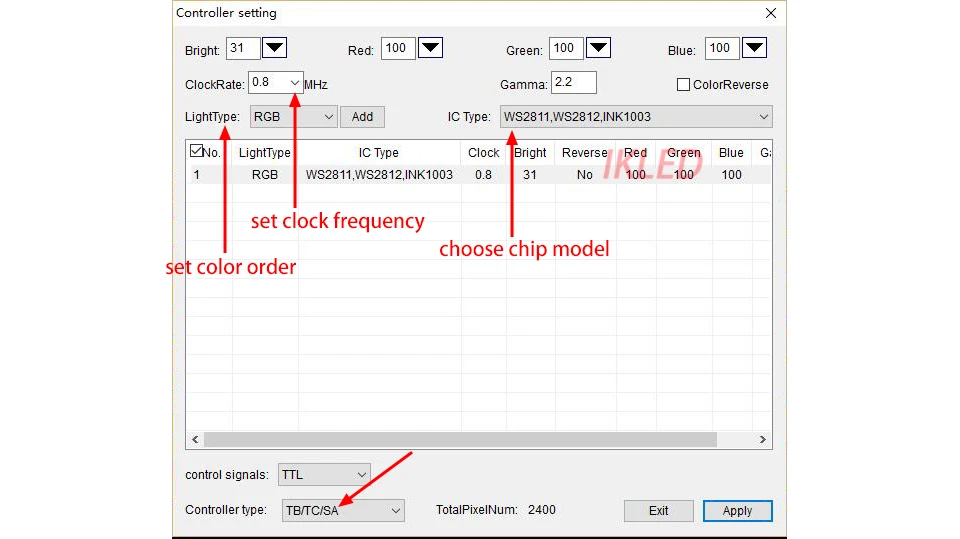

(2). Настройка контроллера

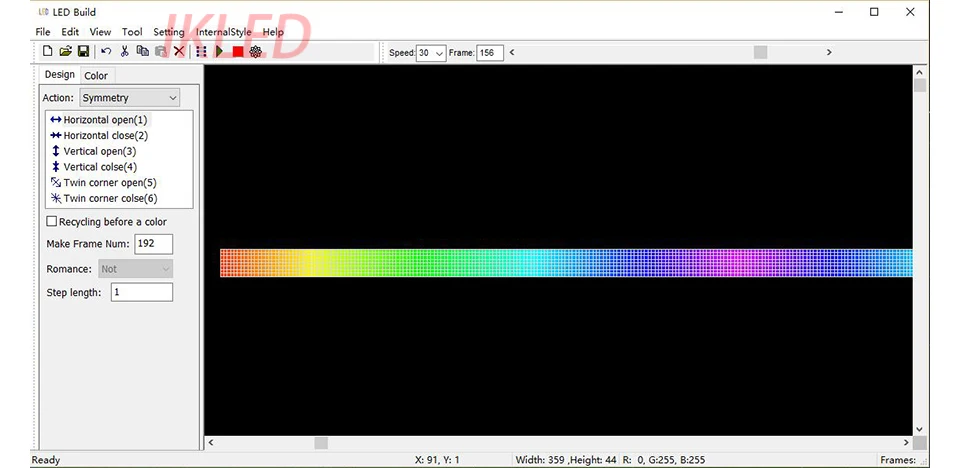

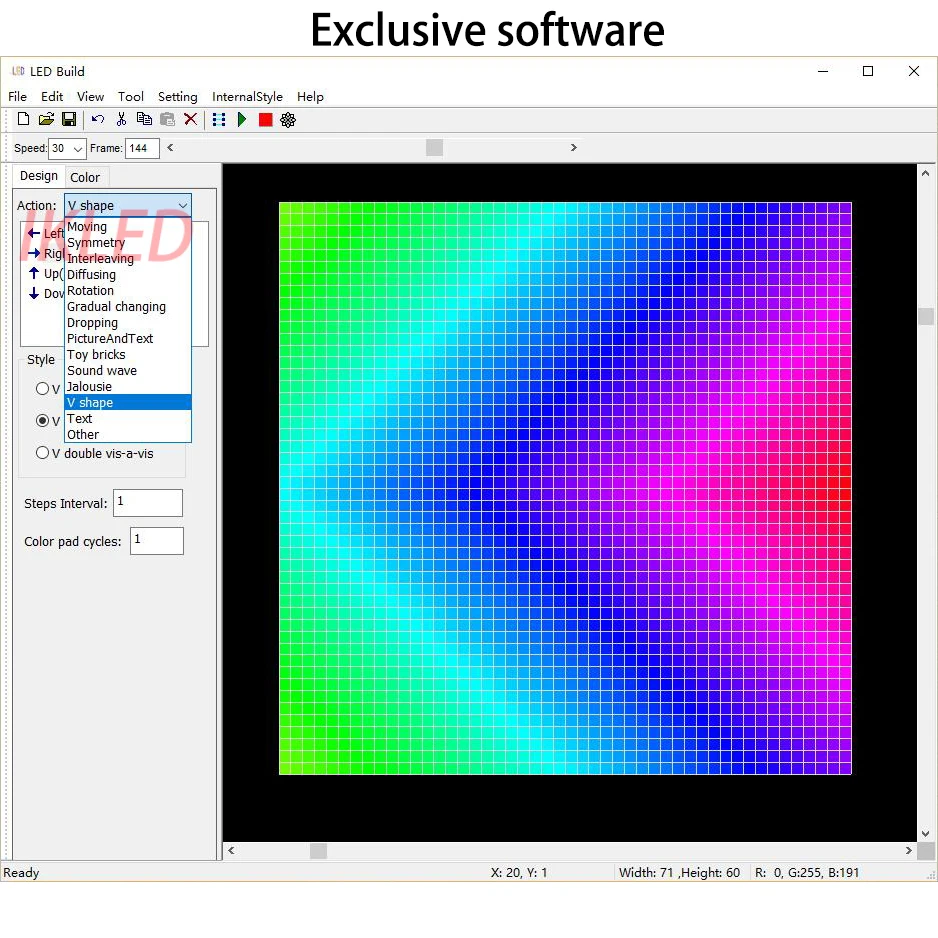

(3). Создает эффекты

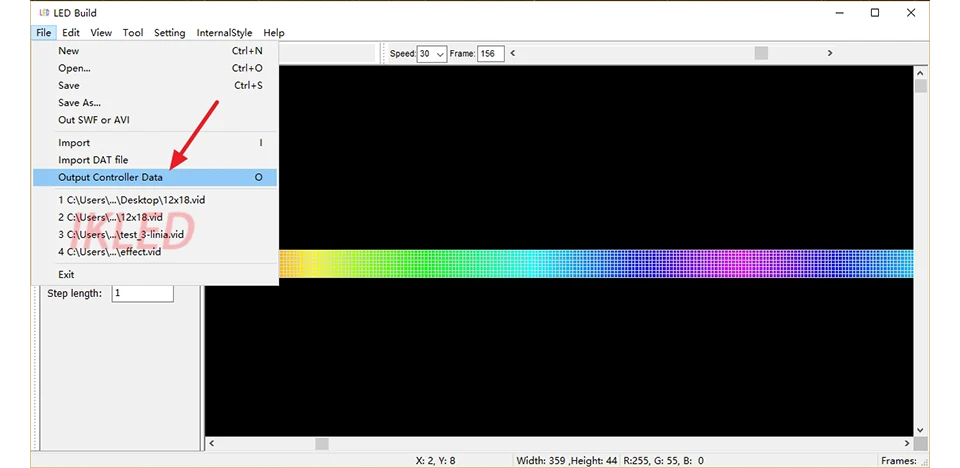

(4). Выходной контроллер данных и поместить его в sd-карту





Советы

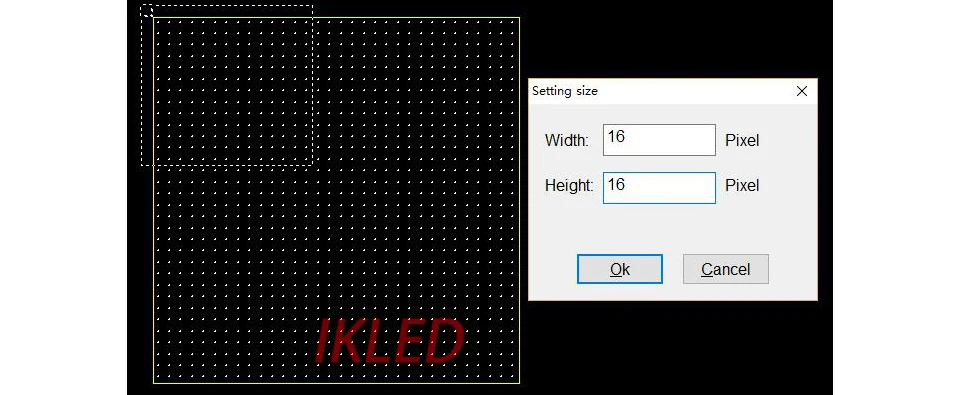

(1). В sculpt window вы можете нажать «Ctrl», перетаскивая прямоугольник из точки, а затем отпустить его, вы можете установить размер, который вы хотите.

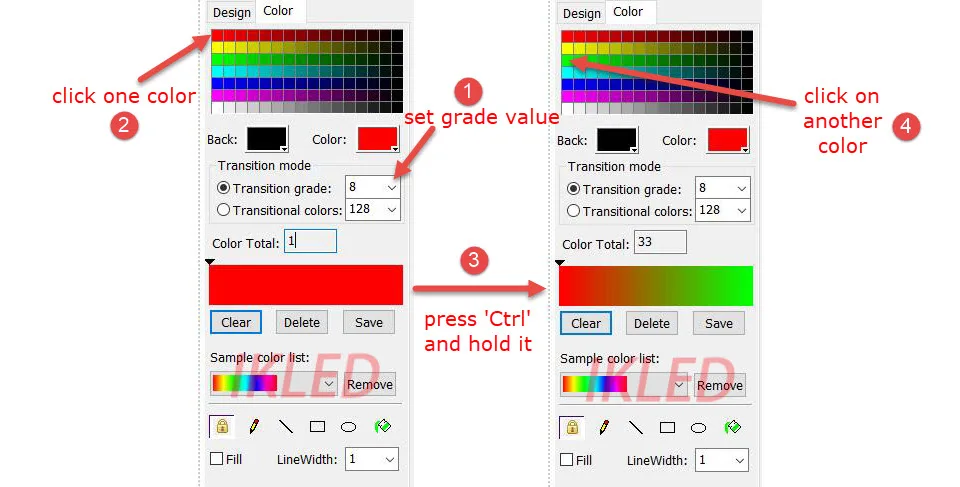

(2) . Когда вы выбираете цвет в цветной пластине, нажмите один цвет, нажмите «Ctrl», нажав другой цвет (или тот же цвет), один цвет постепенно изменится на другой цвет.

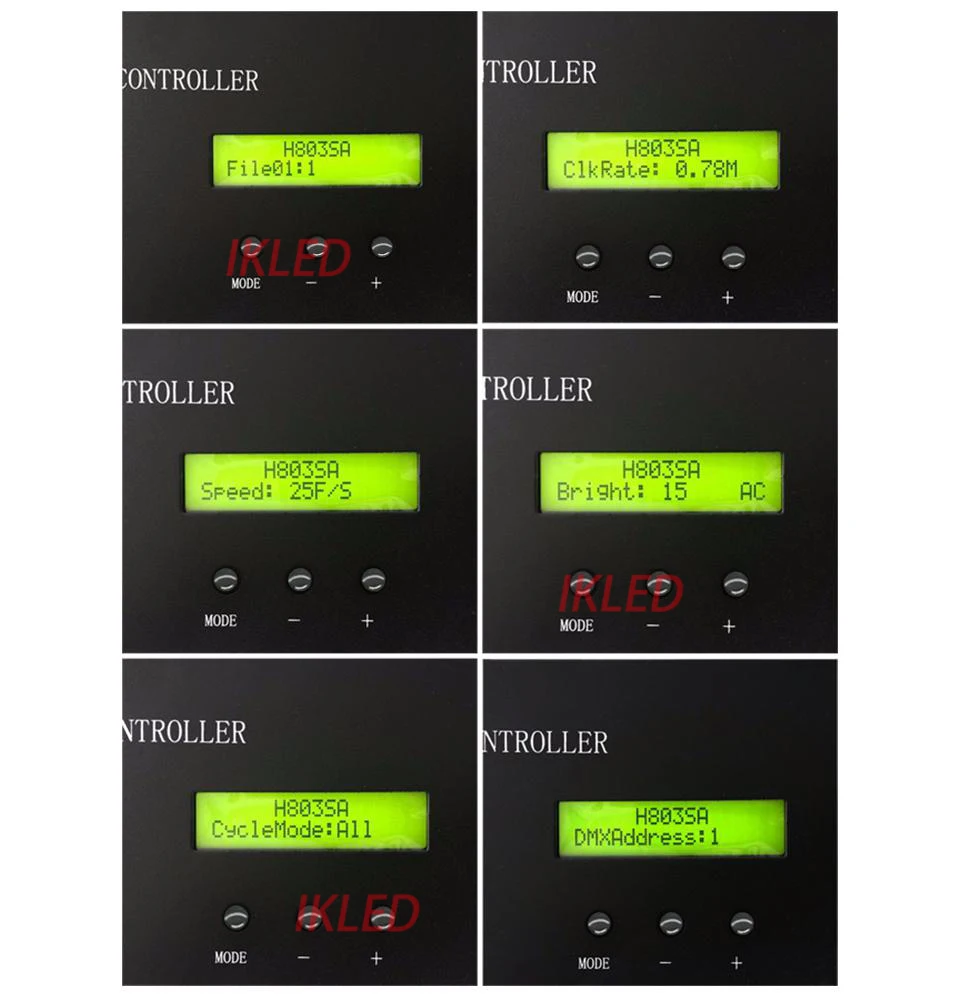

Шаг 4. Настройка контроллера с тремя кнопками

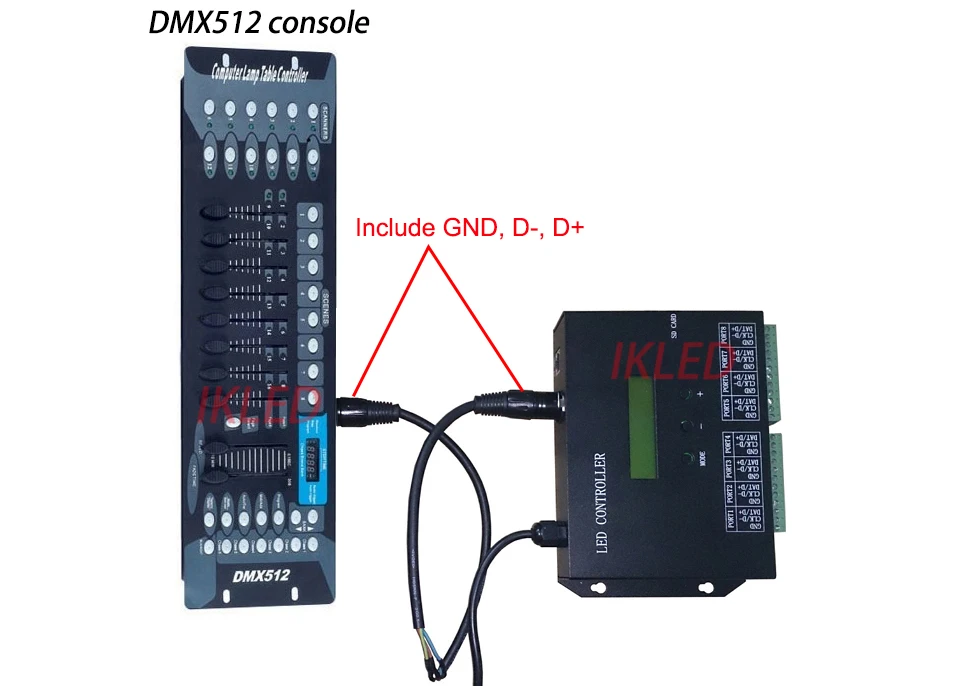

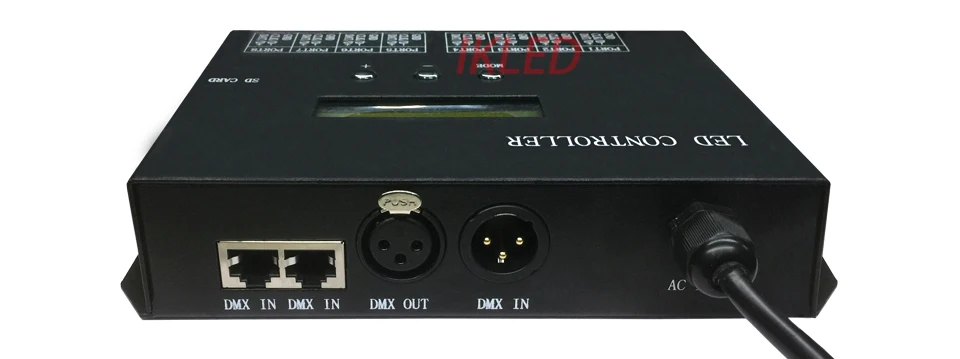

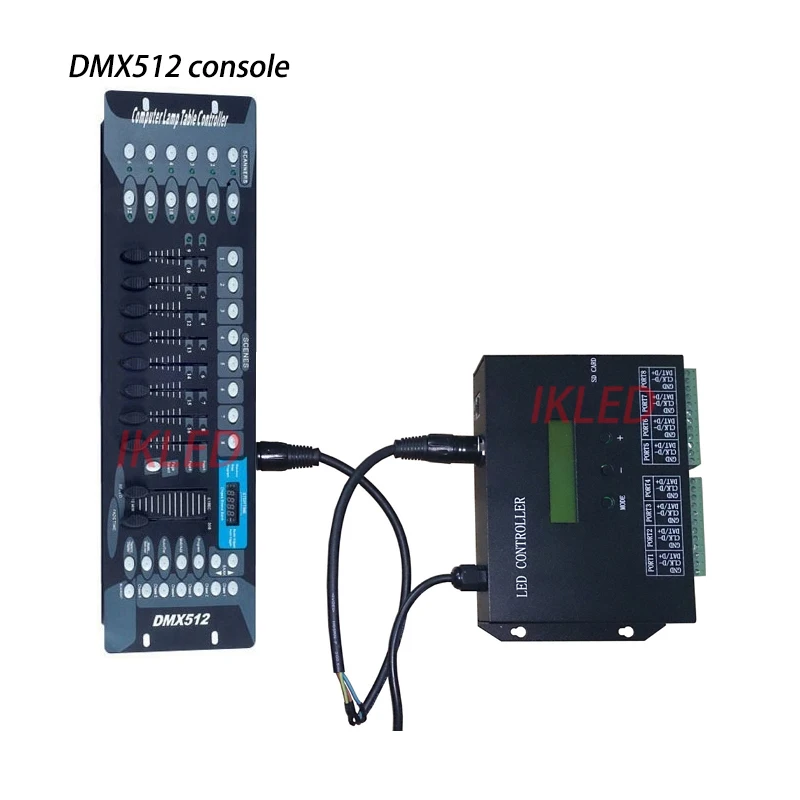

Подключитесь к DMX512 консоли



Когда H803SA подключен к консоли DMX512, H803SA работает в двух режимах: 3 канала или 6 каналов



Два режима требуют SD-карты. Sd-карта имеет файлы, хранящиеся в ней.





Перед началом работы необходимо установить режим цикла как «одиночный»

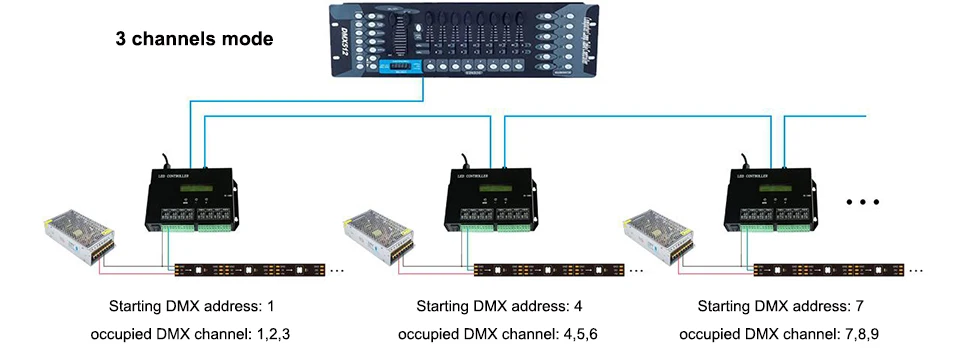

3 канала режим





В этом режиме H803SA занимает 3 канала DMX512



Вам нужно установить исходный адрес DMX





Итак, если исходный адрес DMX 1,Канал 1,2,3 на DMX512 консоли доступны



Если исходный адрес DMX 2, канал 2,3,4 наDMX512Консоли доступны



Три канала используются для переключения файлов, изменения скорости и яркости.

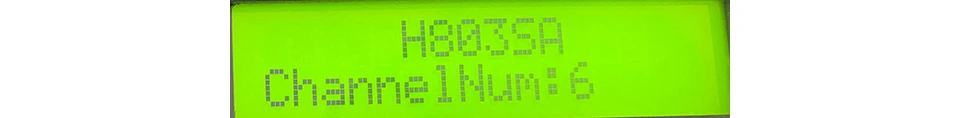

6 каналов режим





В этом режиме H803SA занимает 6 каналов DMX512



Вам также нужно установить исходный адрес DMX





Если исходный адрес DMX 1,Канал 1,2,3,4,5,6 на консоли DMX512 доступны



Если исходный адрес DMX 2, канал 2,3,4,5,6,7 наDMX512Консоли доступны



1-й Канал: настройка яркости



2-й канал: набор пропорций красного цвета



3-й канал: набор пропорций зеленого цвета



4-й канал: набор пропорций синего цвета



5-й канал: Переключение файлов, хранящихся в sd-карте



6-й канал: скорость изменения



Вы можете подключить несколько H803SAs вместе с DMX512 консолью
