Модуль USB CP2102 для TTL turnA модуль последовательного порта UART плата обновления

---

Скачатые драйвером http://box.cloud.taobao.com/file/downloadFile.htm?ShareLink = 57 f6trz

Привод W10: Https://pan.baidu.com/s/1JHvwJHBWMAtm_pBMtSU3rAПароль: 5 ewu

Небольшой общий смысл (очень важно):
TXD: отправитель, обычно выраженный как отправитель, обычная связь RXD должна отвечать на другое оборудование.
RXD: приемный конец, обычно выраженный как приемник, обычная связь TXD должна отвечать на другое оборудование.
Когда нормальное общение само TXD забрать оборудование RXD навсегда!
С момента сбора спонтанного: обычная связь TXD RXD подключается к другим устройствам, поэтому, если вы хотите получить их данные, как следует из названия, вы получаете их для отправки данных, непосредственно подключен к самому RXD TXD, то есть используется для проверки того, является ли отправка и получение нормальной, Самый простой метод тестирования-самый быстрый, когда возникают проблемы, сначала сделайте этот тест, чтобы определить, сбой продукта. Также известный как проверка обратной связи.

Уровень материнскую плату:
Уровень TTL: Представление данных обычно принимает бинарный, + 5 В эквивалентен логике «1», и 0 В эквивалентен логике «0», известной как система сигнала TTL, логика
Уровень RS232:-12 В-3 в, эквивалентный логическому "0", + 3 В до + 12 В логическому уровню, эквивалентному логическому "1", это отрицательной логики

Описание продукта:
1, основной чип CP2102, генерирует виртуальный последовательный порт после установки драйвера
Принимаю мощности, USB и получить интерфейсы, в том числе 3,3 V(5 V, GND, TX и RX, сигнал стопа 3,3 V, логичный
3 передачи и приема, встроенный индикатор состояния светильник, светильник, сразу после того, как установить драйвер состоянии, как правило, на светильник s, приемопередатчик индикатор светильник будет мигать в тех случаях, когда связь, нижний скорость передачи данных по Bluetooth более высокая яркость
4, поддержка скорости передачи данных 300 BPS от ~ 1 Мбит/с
5, поддержка формата связи: 1) 5,6,7,8 бит данных; 2) Поддержка 1,1.5, 2 остановки битов. 3) нечетные, ровные, отметки, пространства, нет
6. Поддержка операционной системы: Windows vista/xp/сервер 2003/200, Mac OS X/OS - 9, Linux
7, головка USB для головки, может быть непосредственно подключена к компьютеру USB порт
8, SMD компоненты для SMT процесса, стабильное качество
9, за исключением размера головки USB: (мм)
Для покупки данного товара входят следующие детали:
1, модуль сварочного теста

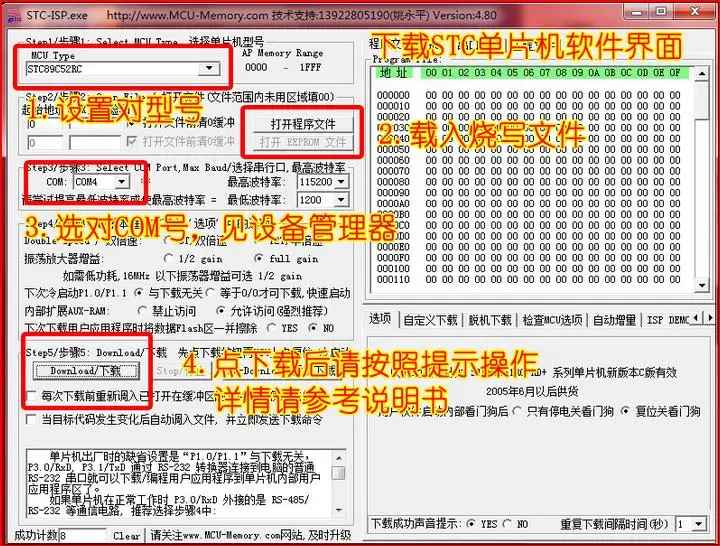

     Примечание: Включите последовательный порт USB может быть использован на STC-более чем ISPV3.94 версия скачать более старые версии на STC микроконтроллер STC89C (LE) и STC12C (LE) серия (новая версия чипа не может быть под нагрузкой, Некоторые интернет-сети будут иметь скорость передачи данных, установленную на самом низком и самом высоком программном обеспечении, можно загрузить, Мы не гарантируем, пожалуйста, учитывайте) (на STC - ISP адрес загрузкиHttp://www.mcu-memory.com/datasheet/stc/STC-ISP-V4.83/STC-ISP-V4.83-NOT-SETUP-CHINESE.EXE, После загрузки декомпрессия может) Пожалуйста, смотрите ясно, это не диск!

          Загрузить на STC шаги микроконтроллера:TXD от MCU RXD, RXD MCU TXD, GND до GND, 5 В VCC, точек на загрузке программного обеспечения, а затем подключите его, говорит четыре фута к микрокомпьютеру с одним чипом.(Примечание: однокристальный компьютер должен иметь базовые условия работы, включая питание, сброс и часы! И микрокомпьютер с одним чипом TXD, RXD не подходит для других периферийных устройств, в том числе MAX232 также не забирает, в противном случае это приведет к сбою в загрузке! В то же время, пожалуйста, не отключите Модуль и компьютер!)

Примечание:Продукт просто позволяет вашему компьютеру выйти в последовательный порт, и может быть все виды последовательных портовых устройств, таких как GPS, спутниковый приемник, жесткий диск, модуль связи bluetooth и так далее. Но способность владельца магазина и время ограничено, не может знать использование каждого устройства, поэтомуВсе виды используемого оборудования (например, прошивка на жестком диске, обновление прошивки приемника и другие услуги с добавленной стоимостью), чтобы быть вне сферы послепродажного обслуживания продукта,Пожалуйста, проверьте использование спецификации продукта, также не принимайте, поэтому и плохой обзор, нравится снимать, пожалуйста. Спасибо!

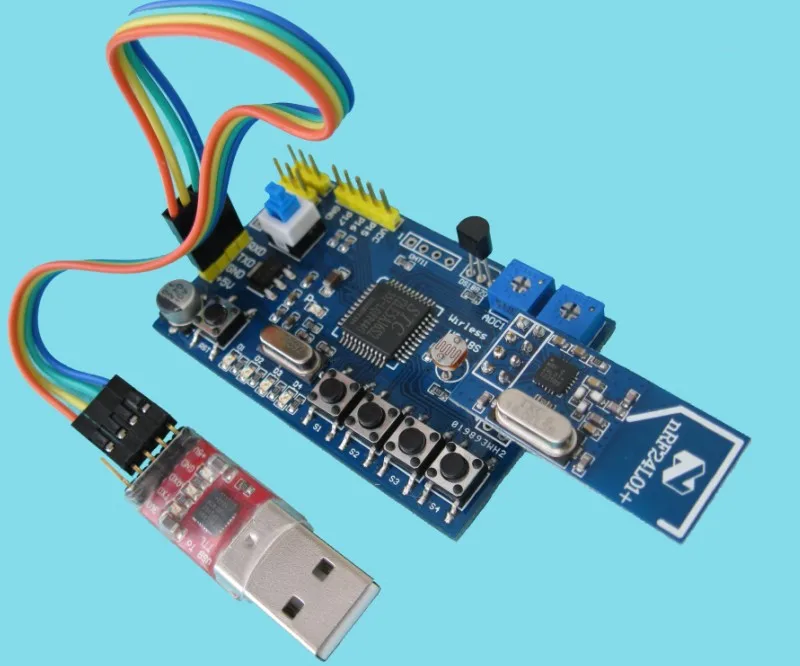

Модуль и микрокомпьютер с одним чипом, перейдите по следующей ссылке:

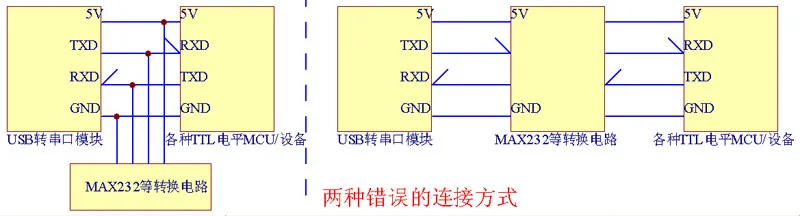

Следующие способы подключения:

Общие проблемы:

В: почему не поворачивает последовательный порт USB, как ПК, используя DB9 seat?

О: последовательный порт ПК-это головка DB9, уровень + 12 В, но также отрицательная логика, если вы хотите получить, например, Серийный порт, необходимо добавить модуль последовательного преобразования MAX232 singlechip MCU и MCU совместимый Электрический почтовый номер улитки. Поверните USB Последовательный порт выход 3,3 V уровня сигнала, Может напрямую подключаться 5 V или 3,3 V микроконтроллера. Общий нужно всего лишь ТСД, GND.Таким образом, поверните последовательный порт USB можно использовать непосредственно к последовательному порту MCU без цепи преобразования MAX232, например, использование более удобного.

В: Нужны ли продукты для установки драйвера?
О: нужно управлять, описание уже представлено на диске каждой системы, пожалуйста, загрузите

Вопрос: предоставляете ли схемы или схемы PCB?
О: извините, не предоставляет схематическую схему и схему PCB.

В: Можно ли чистить жесткий диск/спутниковый ресивер?
О: Этот продукт делает ваш компьютер больше из последовательного порта, а последовательный порт является TTL уровнем, как вы используете последовательный порт для использования, потому что есть так много серийного порта оборудования, мы не можем предоставить соответствующее послепродажное обслуживание, Также не гарантирует, что необходимо использовать для этой цели. Полученный ребенок в первую очередь, пожалуйста, проверьте спонтанный, так как закрытый спонтанно через ребенка получить, отправить нормально.

В: Как подключить к MCU?
О: у нас есть подпись на соединении, пожалуйста, посмотрите внимательно.



CP2102 Введение:



Один чип USB для UART Переключатель данных
-Usb-приемопередатчик интегрирован без внешнего сопротивления
-Интеграция часов без внешнего осциллятора
-Встроенный блок 512 байт EEPROM используется для питания поставщика код продукта серийный номер знак номер версии и описание продукта данные для обеспечения пространства для хранения
-На чип цепью повторного включения-фильмов в 3,3 V регулятор напряжения Функция выходного сигнала контроллера USB
-Соответствует спецификации USB 2,0 (12 Мбит/с) на полной скорости
-Через приостановить и RI pin поддержка USB приостановить состояние
Асинхронный последовательный автобус данных (UART)
-Все встряхните руки и сигналы интерфейса модема
-Поддержка формата данных:
Скорость передачи информации в 8
Стоп-бит 1 и 2
Контрольная цифра: нечетный паритет, паритет, без проверки
-Скорость передачи данных от 300 до 921,6 кбит/с
-512 байт отправлено 512 байт для получения буферного буфера
-Поддержка оборудования или X - On/X - shake hands Off
-Состояние события поддержки и состояние линии
Практическое оборудование привода COM
-Может быть использован ПК приложений и существующих COM
Вопрос о свободном авторском разрешении
-Windows 98 / Me / 2000 / XP
MAC OS - 9
MAC OS-
-X - Windows CE
-Linux версии 2,40 или выше
Образец приложения
Включите традиционные usb-устройства RS - 232
-Мобильный телефон USB кабель
-Usb-кабель PDA
-USB Передача последовательного адаптера RS - 232
В источника питания напряжения
-С тех пор, как источника питания: 3,0 V до 3,6 V
-Шины USB источника питания: 4,0 V до 5,25 V
Инкапсуляция
-28 футов MLP (5 мм * 5 мм)

Загрузка данных

Перейдите по этому адресу, пожалуйста, найдите:Http://www.xhl.com.cn/CN/ProductShow/Search.aspx?Cont = CP210x
