Светодиодный контроллер с 4 портами максимальный привод 6144 пикселей

---

Особенности



(1). 4 порта управления максимум6144Пикс.



(2). Sd-карта поддерживает формат FAT32 и FAT16.

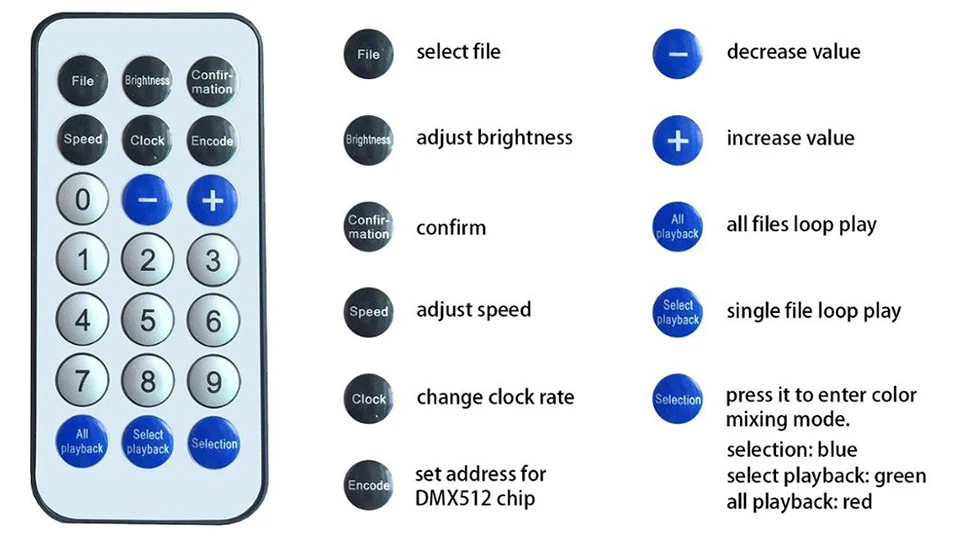

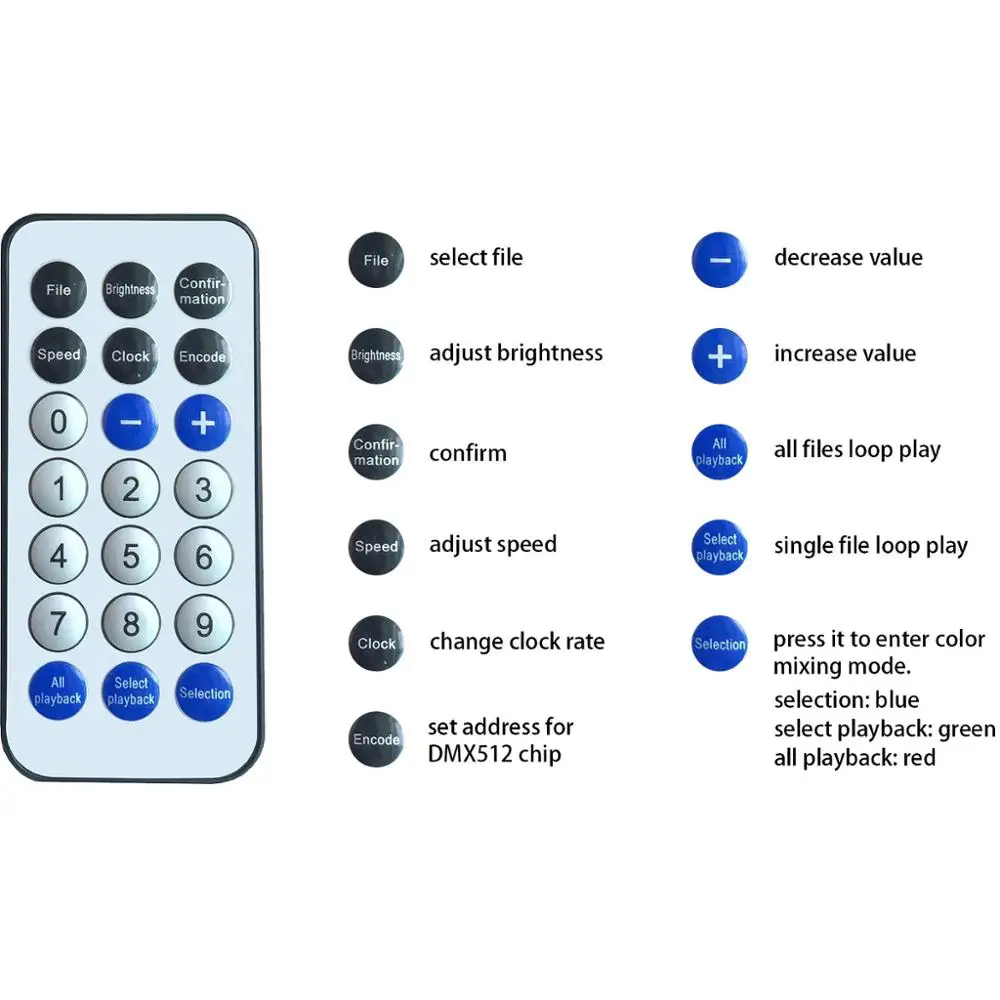

(3). Вы можете переключать файлы, регулировать яркость, устанавливать частоту часов и скорость воспроизведения с помощью пульта дистанционного управления или с помощью четырех кнопок.



(4). Поддержка настройки DMX512 адреса для TM512, UCS512 и других чипов DMX512.

  H802SE поддерживает следующие чипы драйвера



LPD6803, LPD8806, LPD6813, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886,DMX512, UCS512, WS2821, APA102, UCS6909, UCS6912,UCS1903, UCS1909, UCS1912, WS2811, WS2812, WS2813, TM1803, TM1804, TM1809, TM1812, TM1829, TA9912, TM1913, TM1914, TM1926, WS2801, WS2803, DZ2809, P9813, P9816, sm153x, MBI6021, MBI6023, MBI6024, INK1003, LX1003, LX2003, LX2006, TLS3001 и т. Д.



Примечание:H802SE поддерживает больше чипов, перечисленных выше (например, UCS2903 имеет ту же схему последовательности с UCS1903, H802SE поддерживает их все).

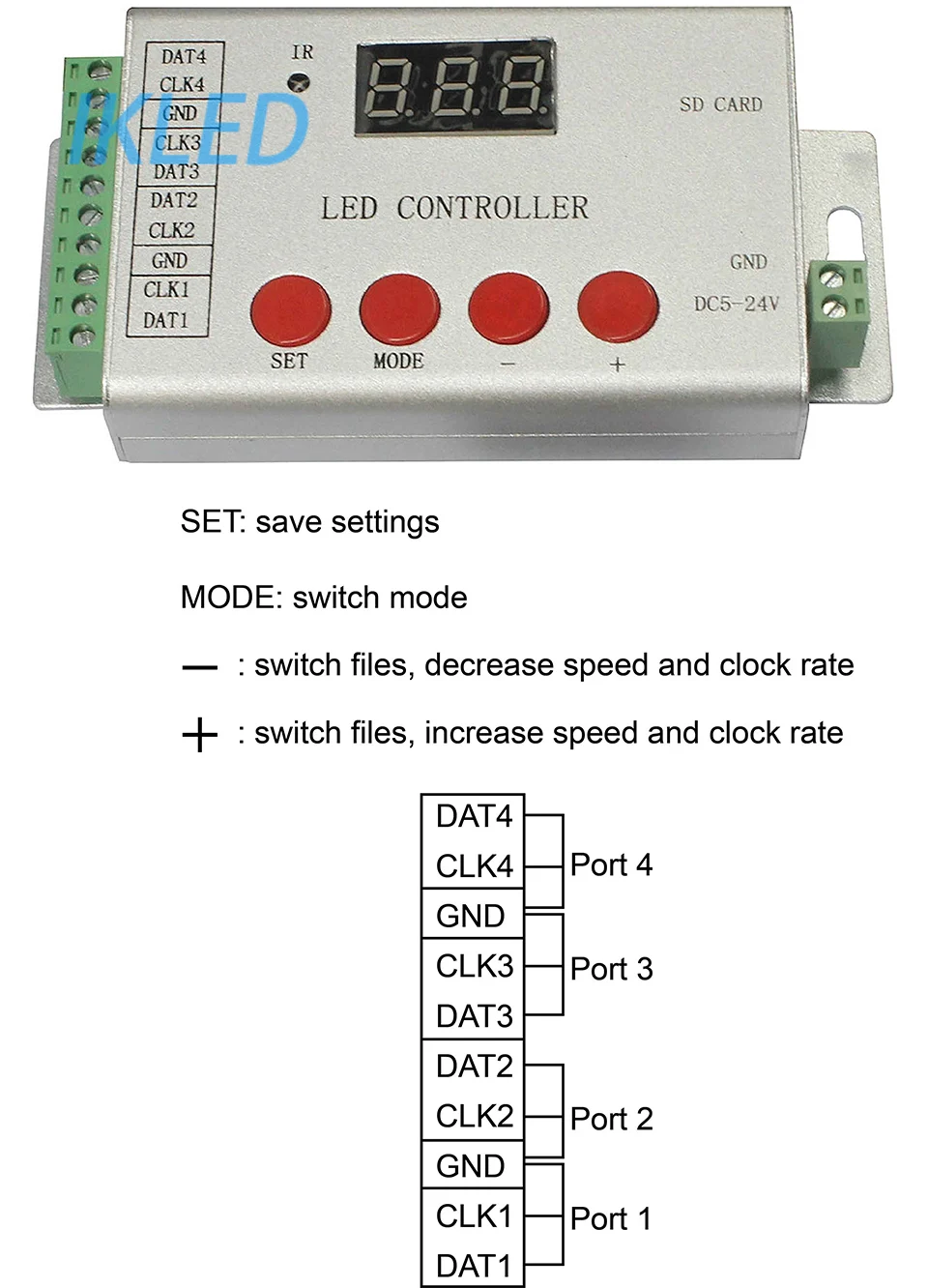

Продукт Дисплей





GND, DAT: Для WS2811, WS2812, UCS1903, SK6812 и т. Д.



GND, CLK, DAT: для APA102 и т. Д.



Когда вы выбираете DMX512 в программном обеспечении, DAT и CLK поворачиваются кD + и D-

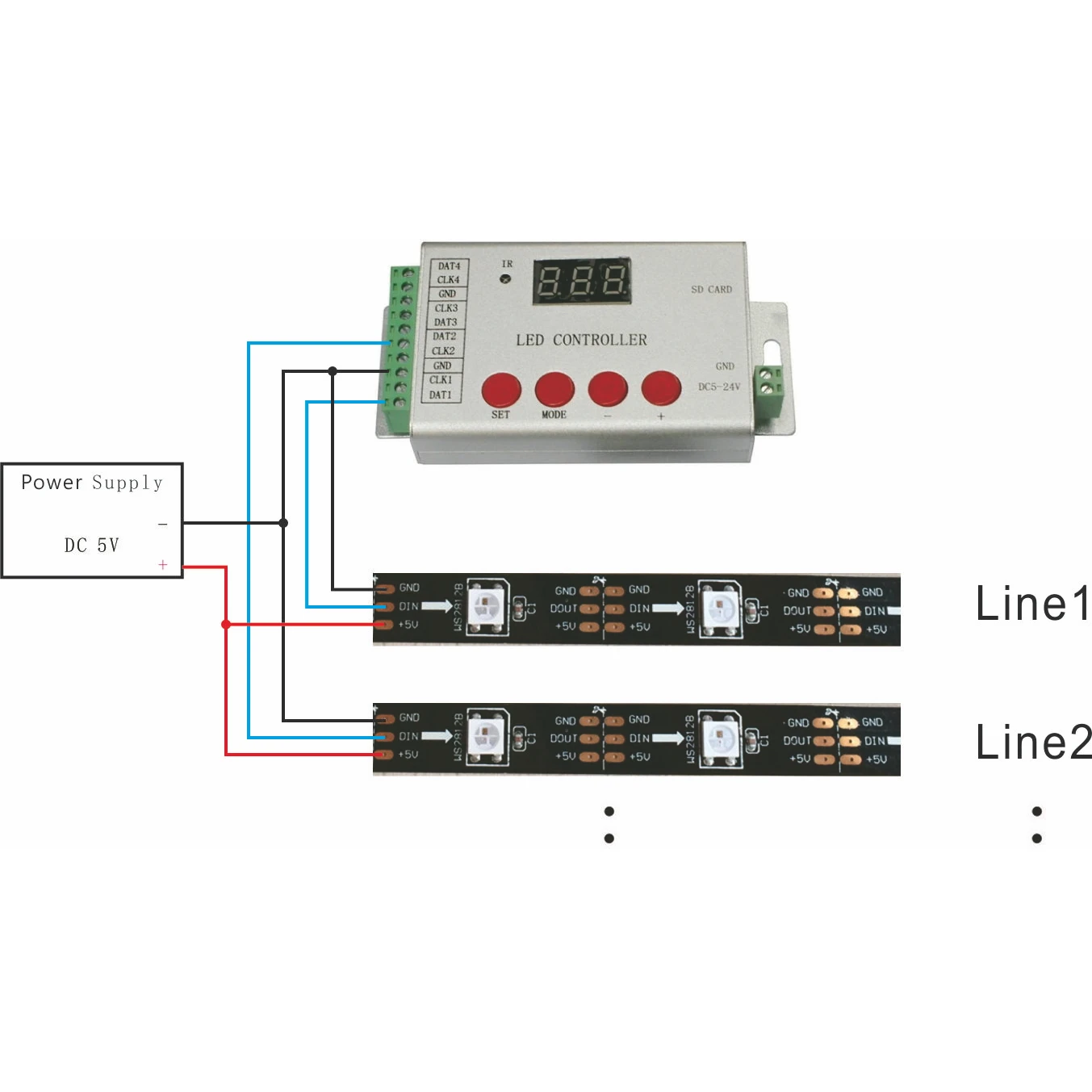

Проводка и функционирование программного обеспечения



В связи с ограничением символов приведенная ниже инструкция недостаточно детализирована, если вам нужно полное руководство, пожалуйста, напишите мне, я отправлю его вам

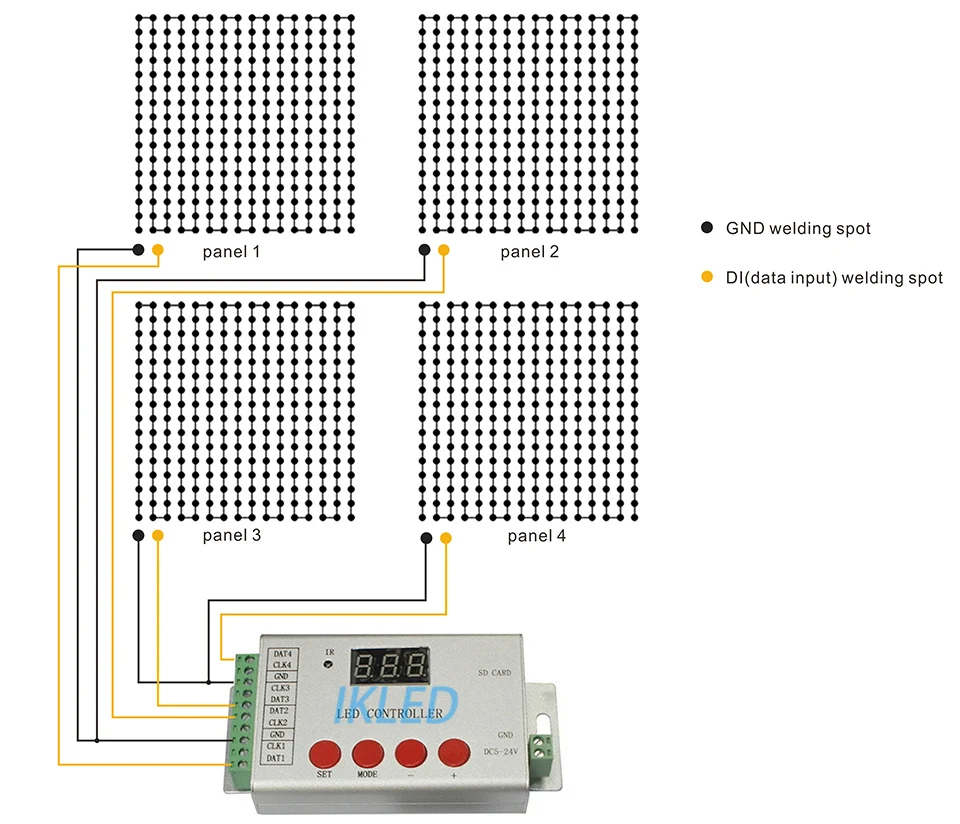

Предположим, что у вас есть 4 отдельные 16*16 (пикселей) WS2812 панели, и вы хотите поместить их вместе, чтобы сделать больший дисплей.

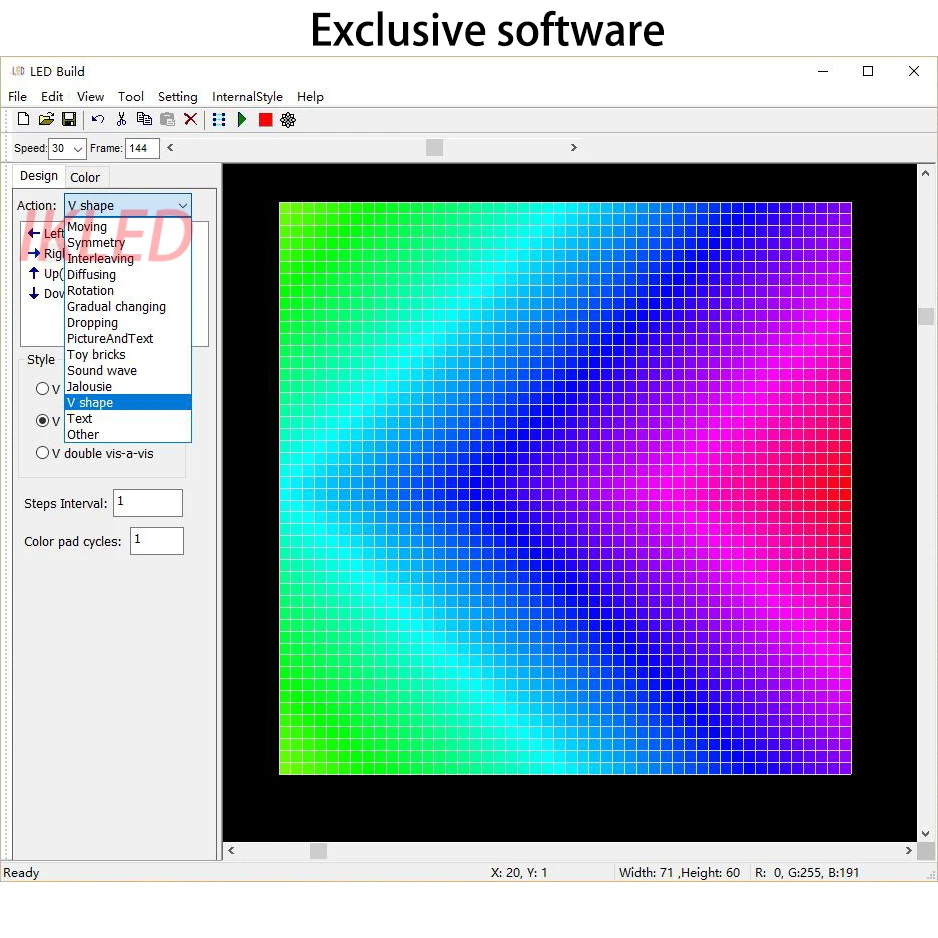

Шаг 1: Используйте Светодиодный модуль для программирования



Загрузка программного обеспечения:Https://drive.google.com/open?id=1tW9YB20O8inKgEGZ2jZQhkRjsTJTu4K7

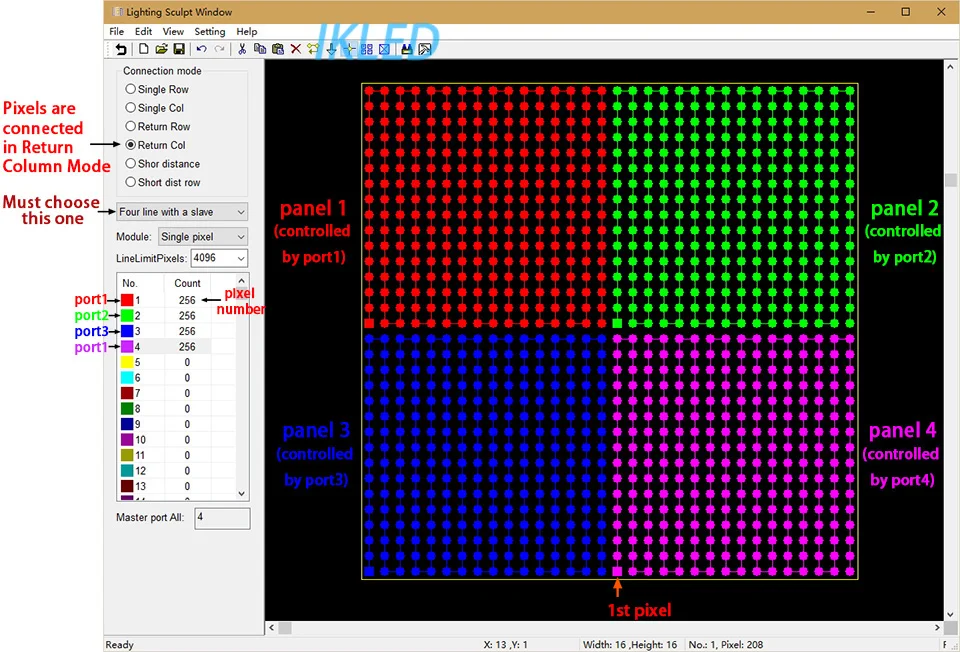

(1). Место Пиксели

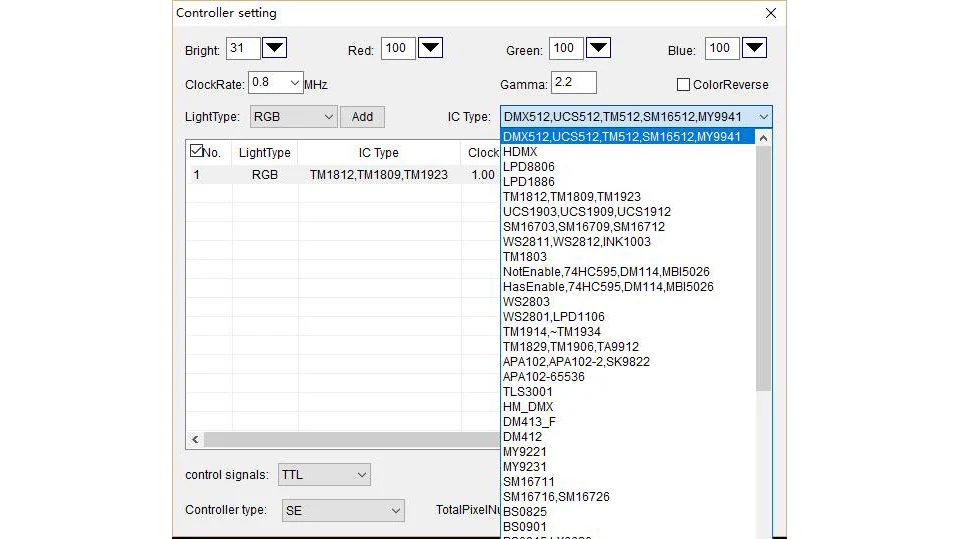

(2). Светильник установка

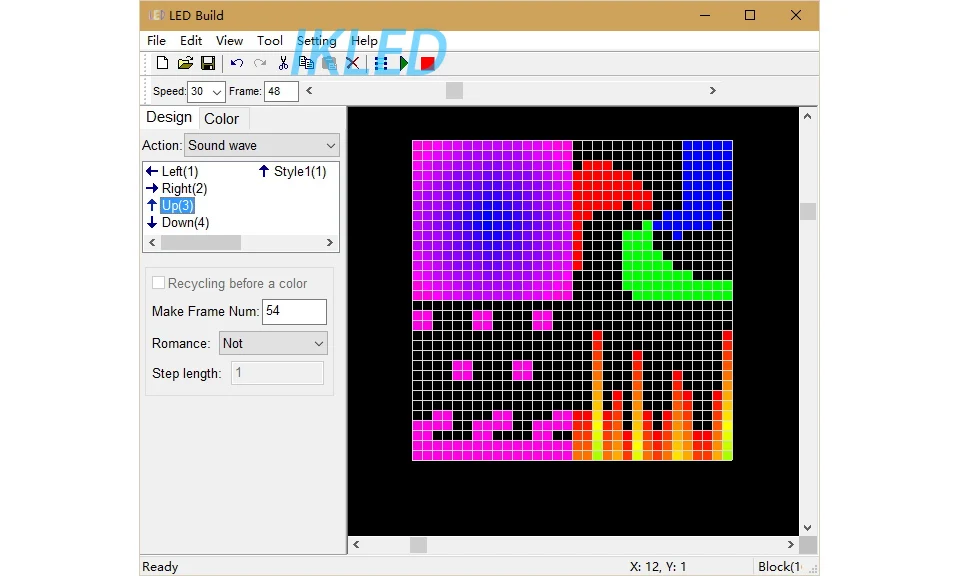

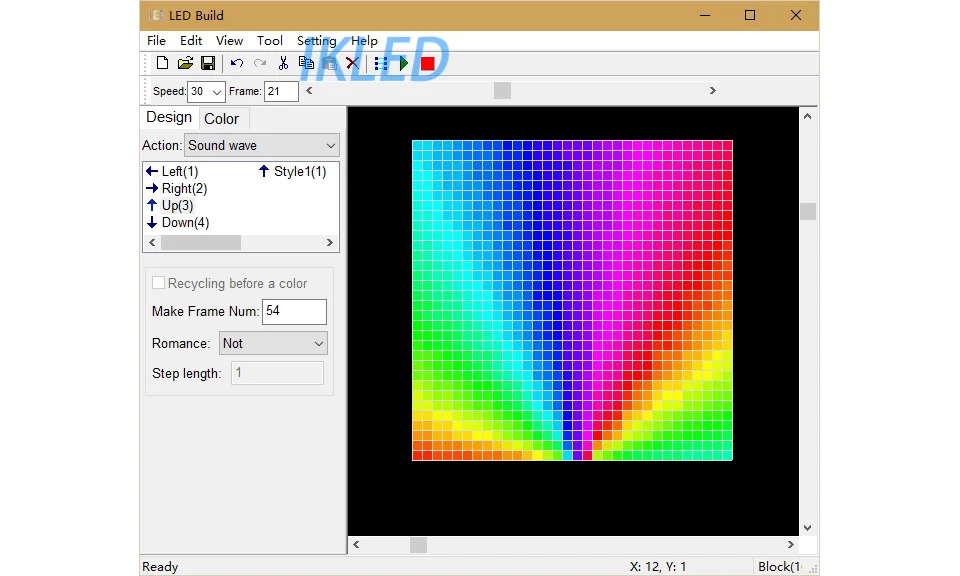

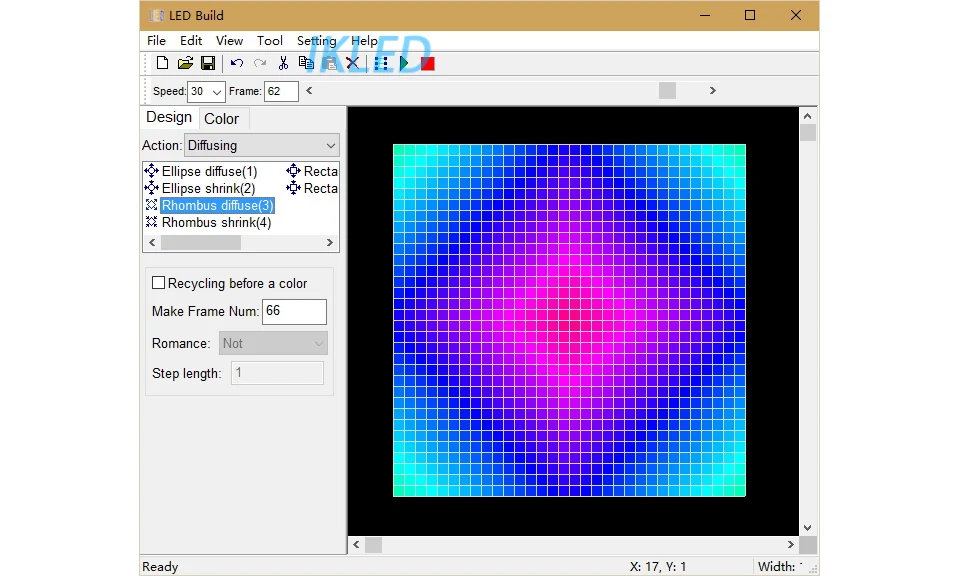

(3). Сделать эффекты





Эффект для каждой панелиМожет быть по-другому

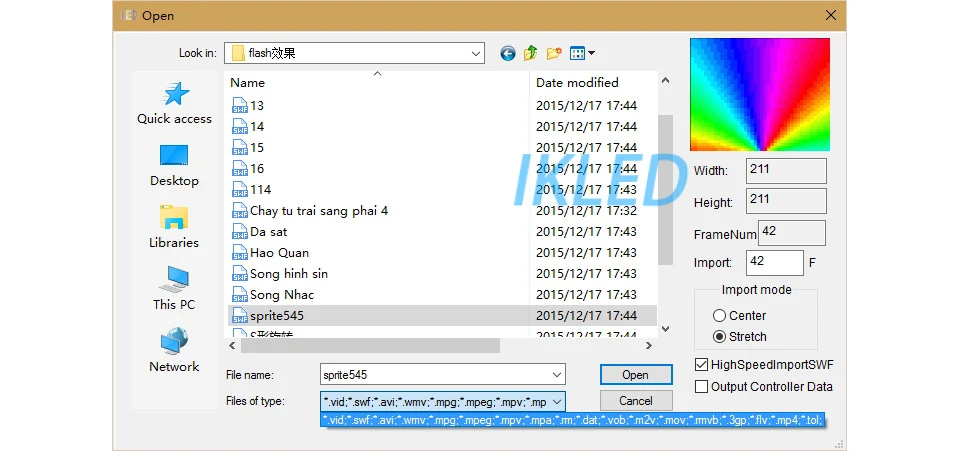

Вы также можете импортировать видео

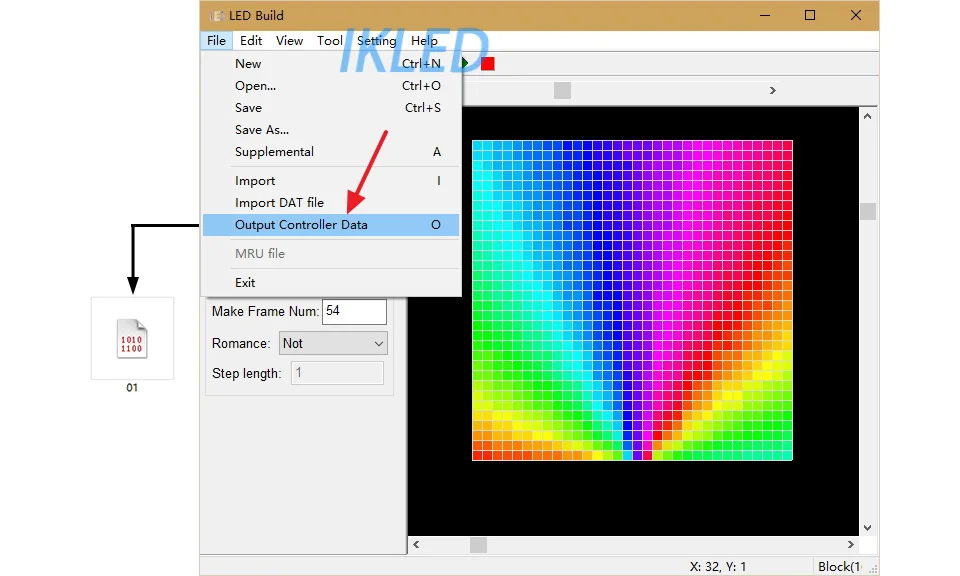

(4). Выходной контроллер данных и поместить его в sd-карту





Загрузка тестового файла: https://drive.google.com/folderview?id=1UQPbh8tEaMDl3OvZig3KaulfwKlvRZjn
