Светодиодный контроллер DVI захвата экрана поддержка расширения и дублирования

---

Особенности



(1). H803TV-это онлайн-мастер-контроллер, который передает данные через интерфейс DVI/HDMI.



(2).Четыре порта RJ45 обеспечивают максимум 400000 пикселей.



(3). H803TV поддерживает двойной режим монитора, режим расширения нескольких мониторов и режим дублирования.



(4). H803TV поддерживает следующие разрешения: 1024x768, 1280x720, 1280x960, 1280x1024, 1360x765, 1360x1020, 1600x900, 1600x1200.



H803TV поддерживает следующие чипы драйвера



LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, MY9221, DZ2809, SM16716, SM16711 WS2803, WS2811, WS2812, WS2813, INK1003, TM1812, TM1809, TM1804, TM1803, TM1913, TM1914, TM1926, TM1829, TM1906, TM1814, BS0901, BS0902, BS0825, BS0815, LY6620, BS0825, LD1510, LD1512, LD1530, LD1532, TLS3001, TLS3002, DM412, DM413, DM114, DM115, DM13C, DM134, DM135, DM136, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, 74HC595, 6B595, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV, HEF4094, a12.

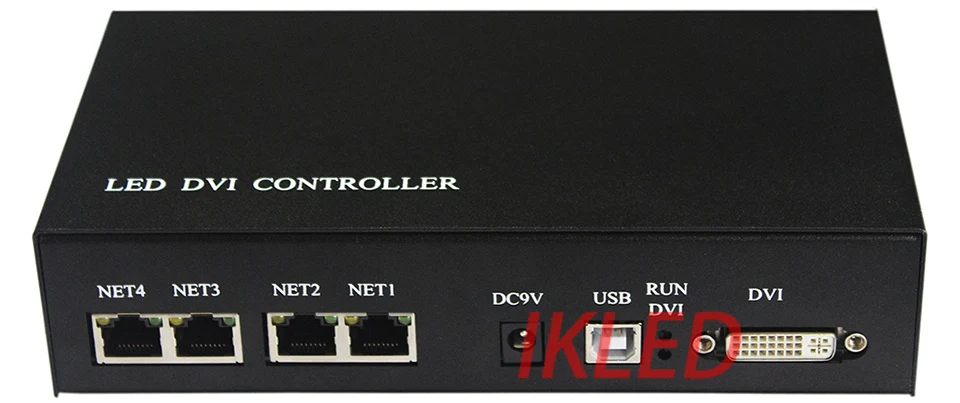

Контроллер и стенд для аксессуаров

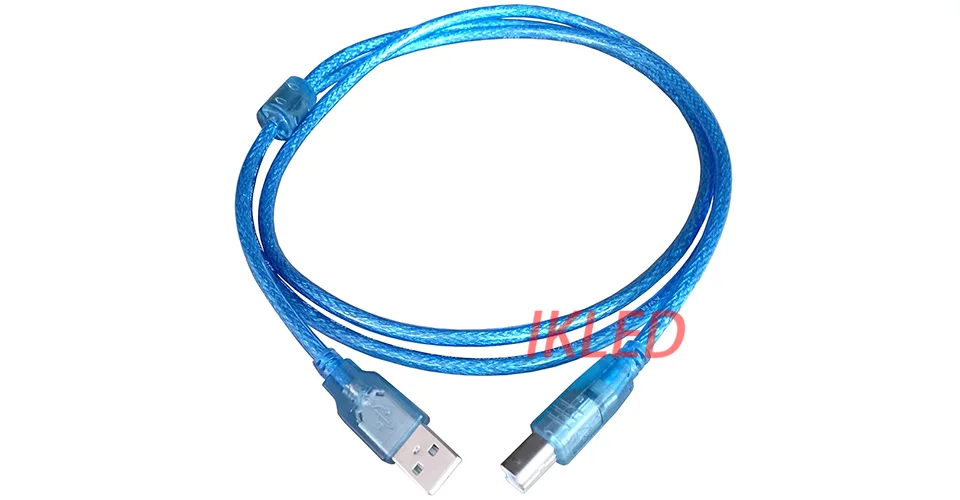

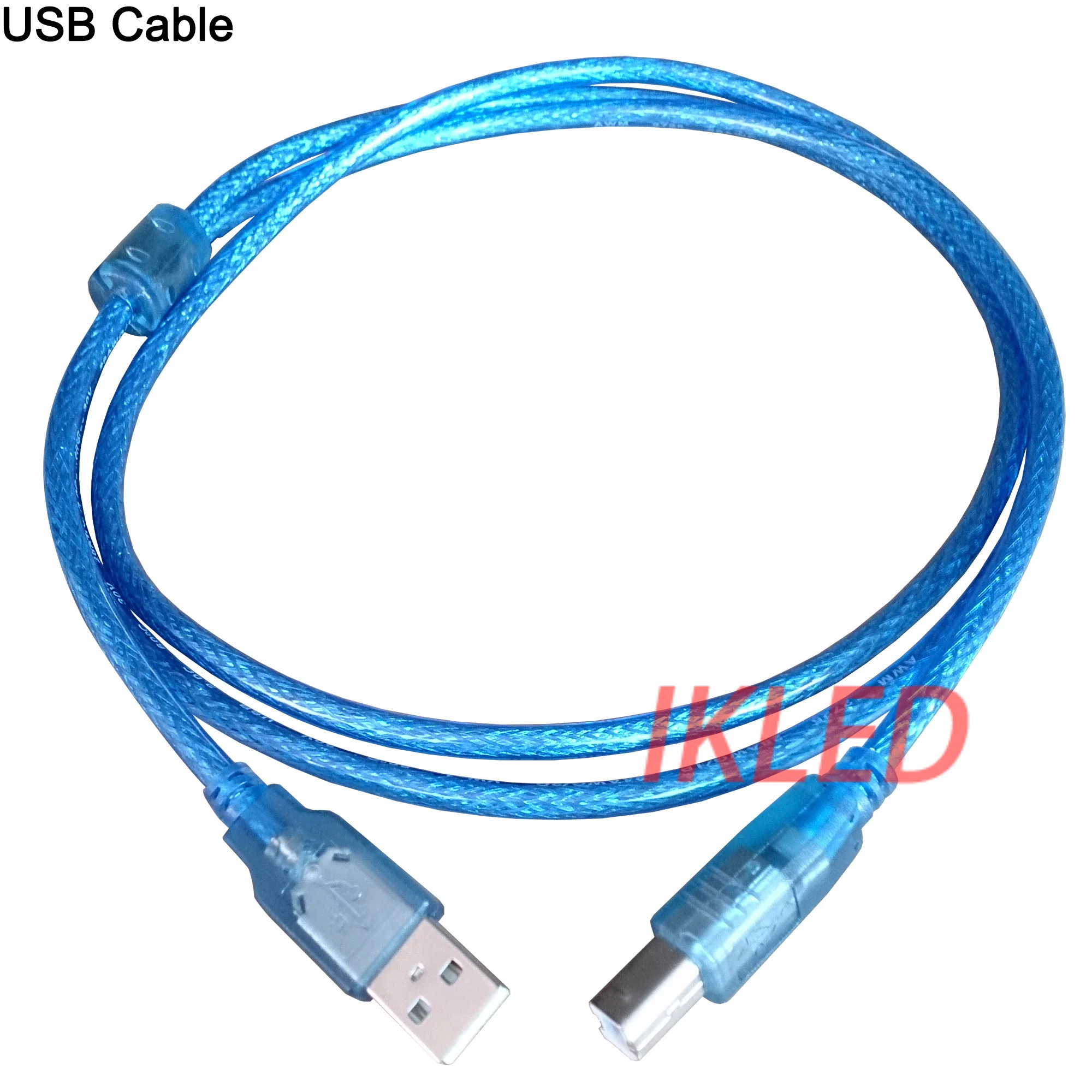

USB кабель

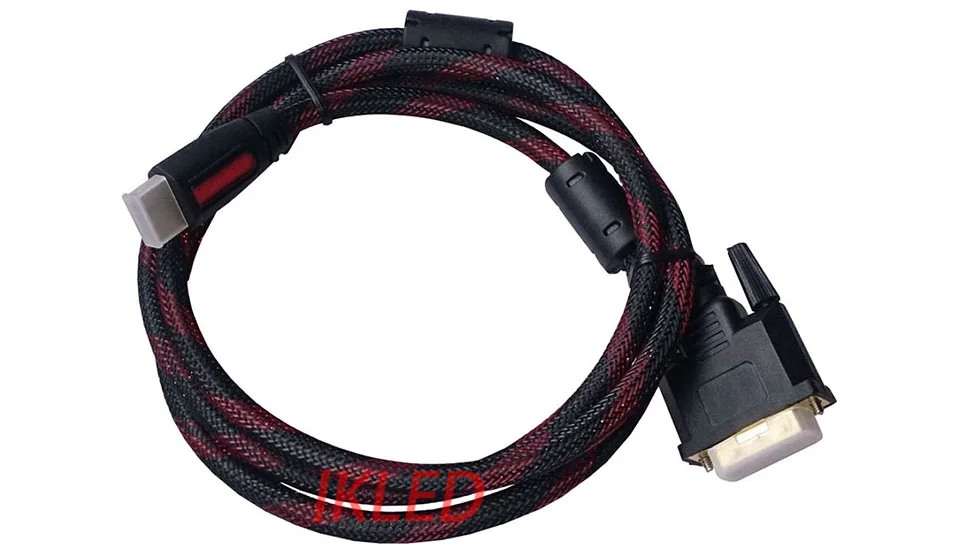

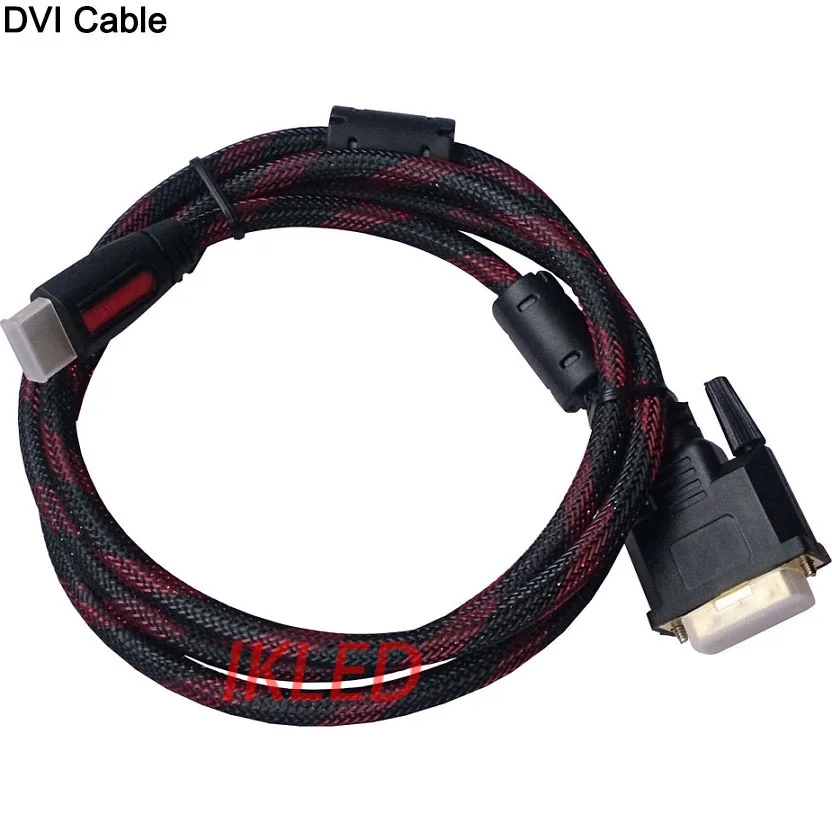

HDMI/DVI кабель

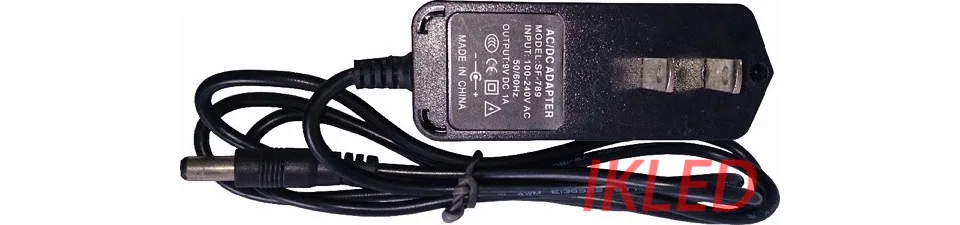

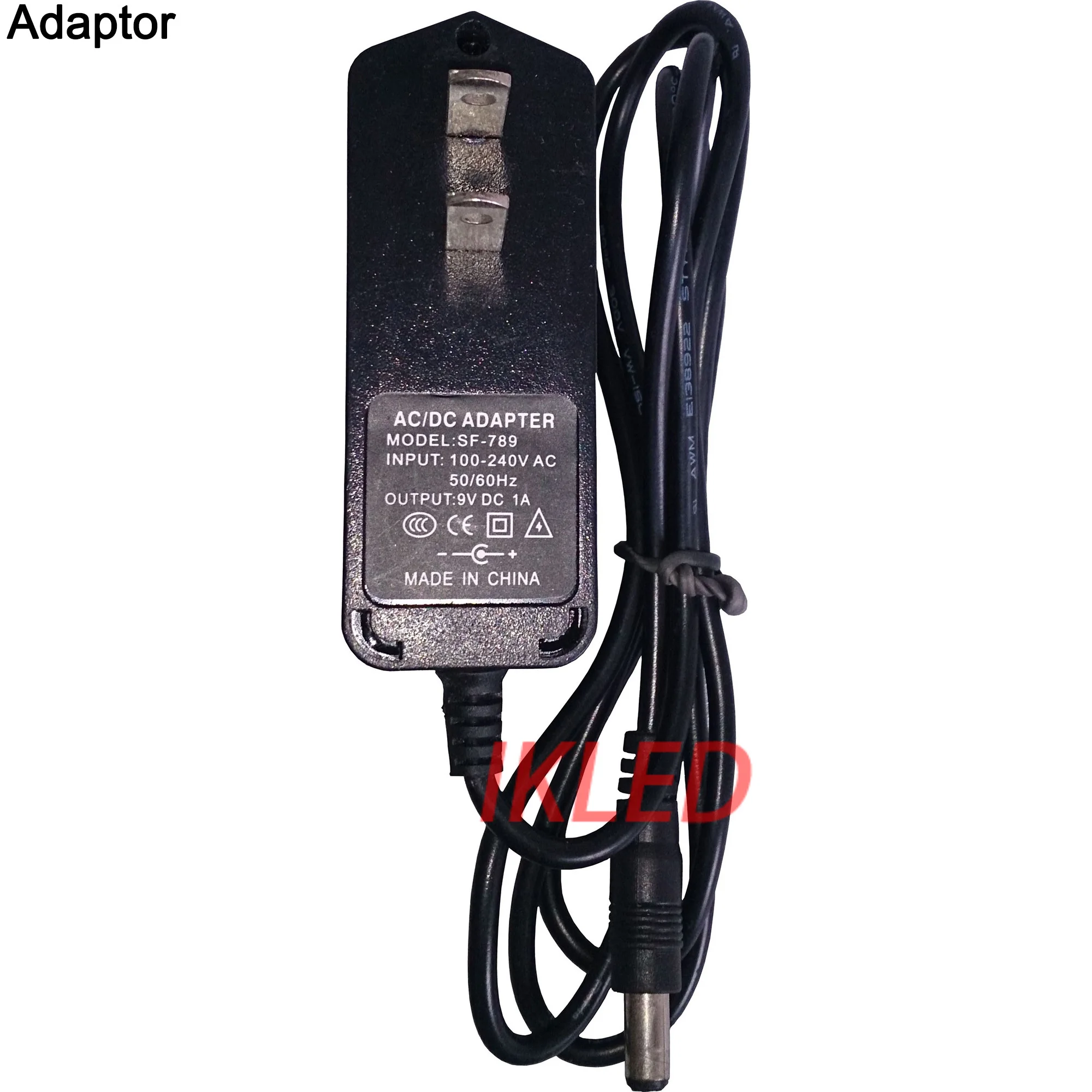

Мощность адаптера переменного тока (Выход DC 9V 1A)





Посылка включает в себя



1 шт. контроллер, 1 шт. USB кабель, 1 шт. DVI кабель, 1 шт. адаптер



Процедура работы

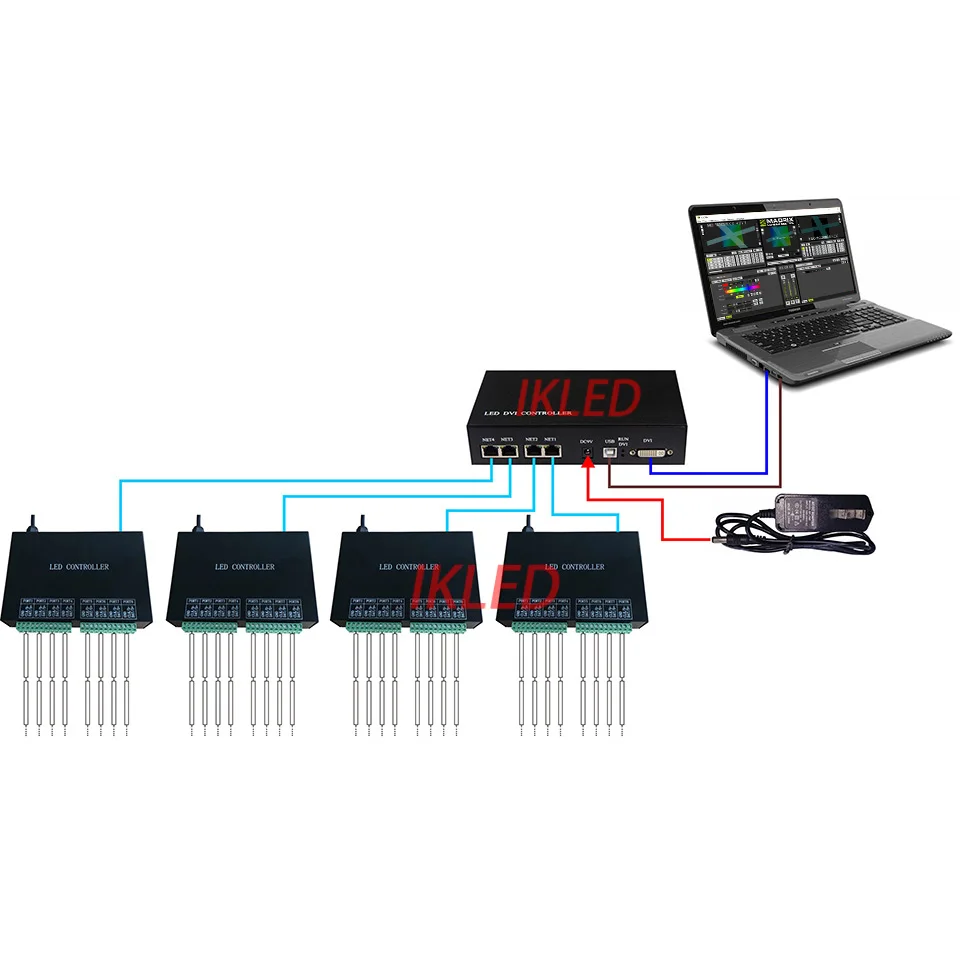

Шаг 1. Соедините их все вместе





Примечание: H803TV поддерживает максимум 1020 подчиненных контроллеров, приведенный выше чертеж отображает только 4

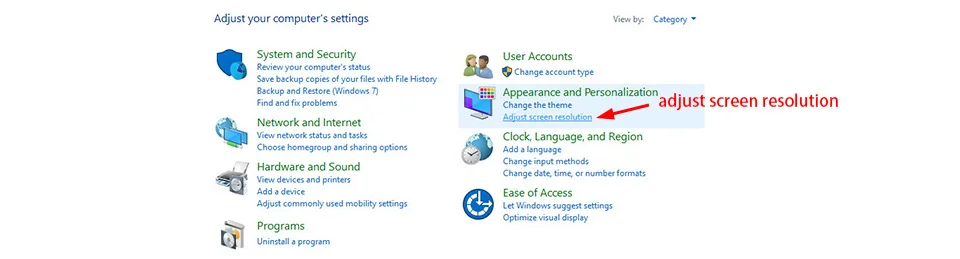

Шаг 2. Измените внешний вид дисплея

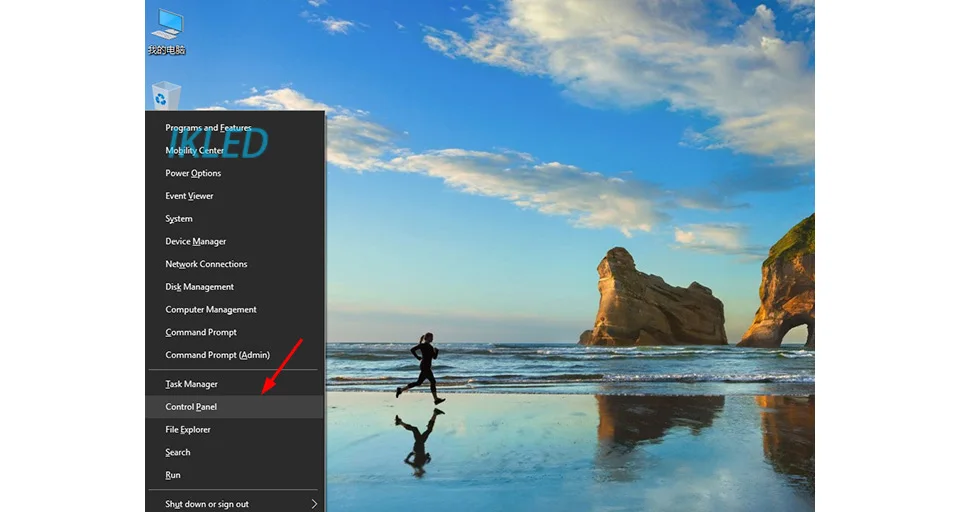

Нажмите WIN + X на клавиатуре

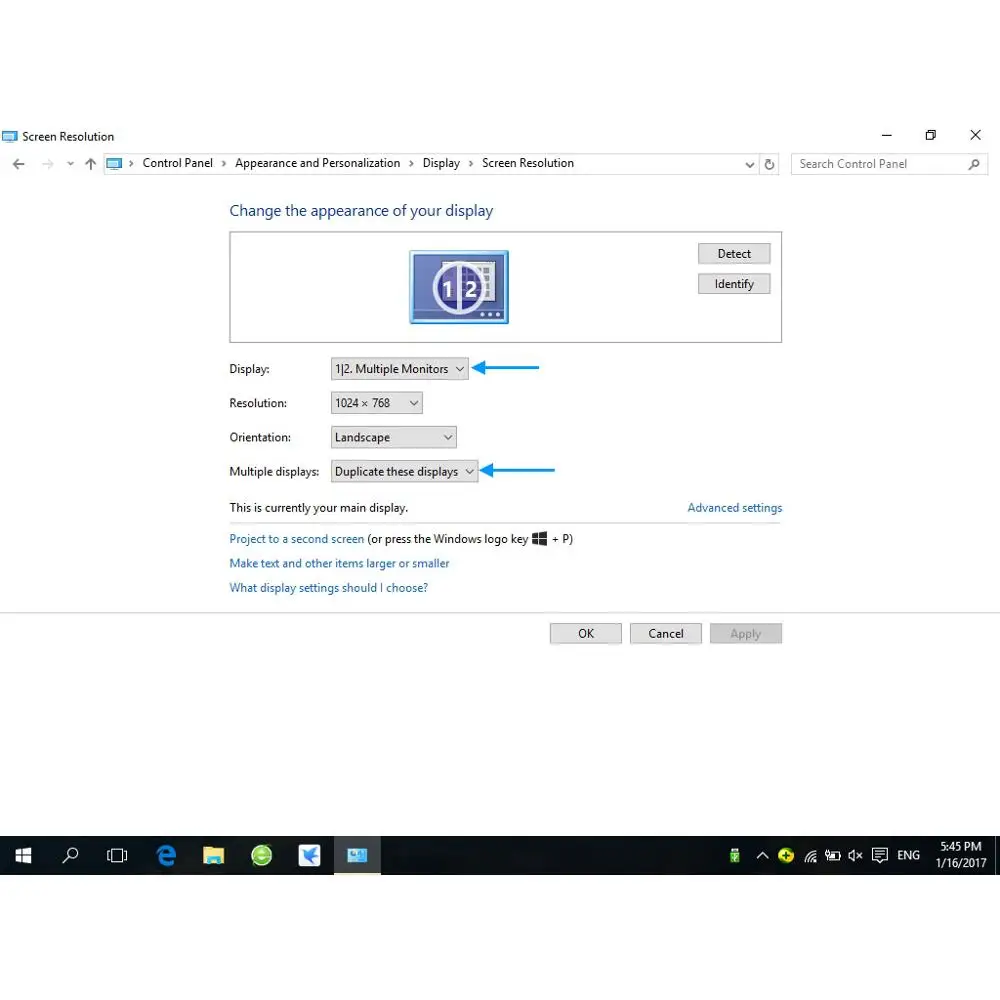

Пожалуйста, следуйте настройкам ниже





Примечание:



1). H803TV поддерживает следующие разрешения: 1024x768, 1280x720, 1280x960, 1280x1024, 1360x765, 1360x1020, 1600x900, 1600x1200.



2). H803TV поддерживает двойной режим монитора, режим расширения нескольких мониторов и режим дублирования.

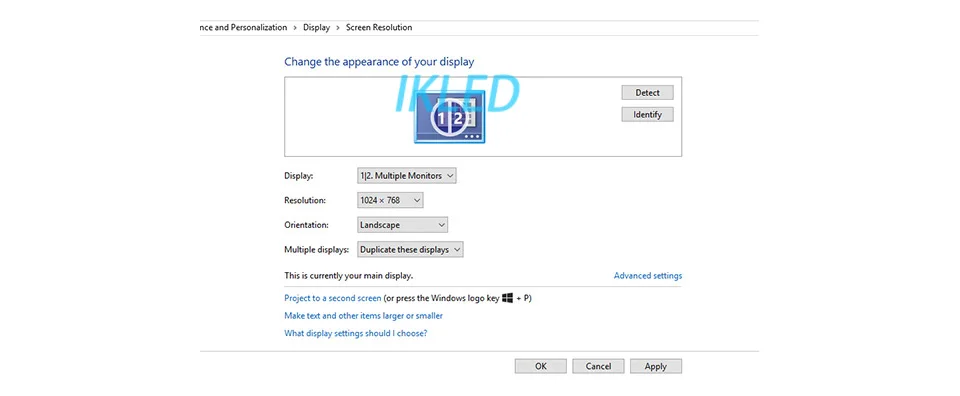

В этом руководстве я просто выбираю 1024x768 и режим дублирования, например.



Нажмите «применить», «OK».



Видимая область экрана должна быть 1024x768.



Шаг 3. Настройка H803TV в светодиодной студии программного обеспечения



Светодиодный студийный Dwonload:Https://drive.google.com/open?id=1gYrZXGWvS7UXbhaV19hyCkiMeRz7XljK









Пароль не требуется







Например, если у вас есть экран 64 (пикселей) на 64 (пикселей). Нажмите на следующую иконку или «файл» -- «Новый».















Затем нажмите «применить», появится следующее окно.



Исходное положение: верхний левый угол экрана, как правило, я устанавливаю X, Y и до 0







Затем нажмите «ОК»





Примечание:



Четыре порта H803TV могут управлять различными чипами, каждый порт может быть настроен индивидуально.







Нажмите меню «Настройка»-«Настройка нескольких сетей»







Например, если есть 8 подчиненных контроллеров.





Вы можете распределить контроллеры slave к каждой сети H803TV







Затем нажмите «файл»-«отправить на H803TV»





Программное обеспечение будет напоминать вам снова, просто введите координату и нажмите «ок».







Затем сохраните все эти настройки и вернитесь в главное окно.









В матрица







В Джинкс!







6. Вы также можетеOnnect несколько h803tv к DVI дистрибьютору,

Каждый H803TV просто контролирует часть экрана





---

---
