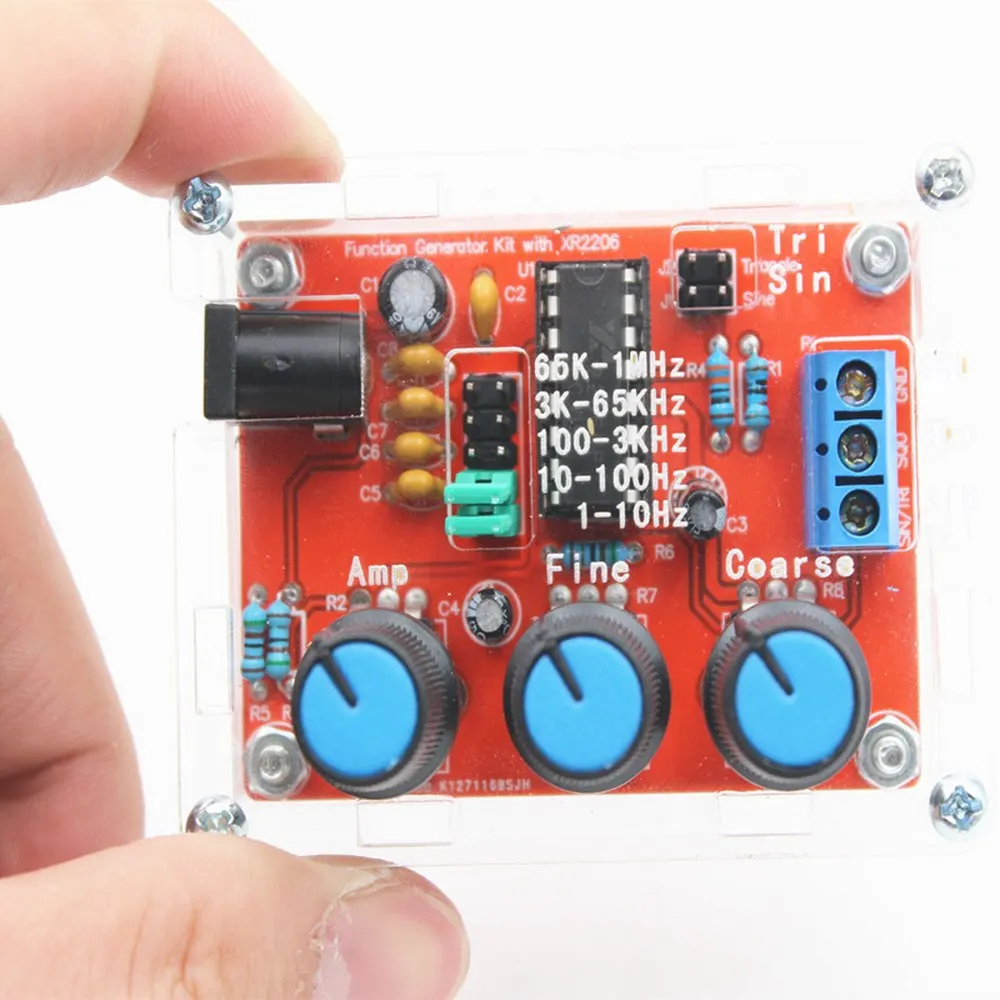

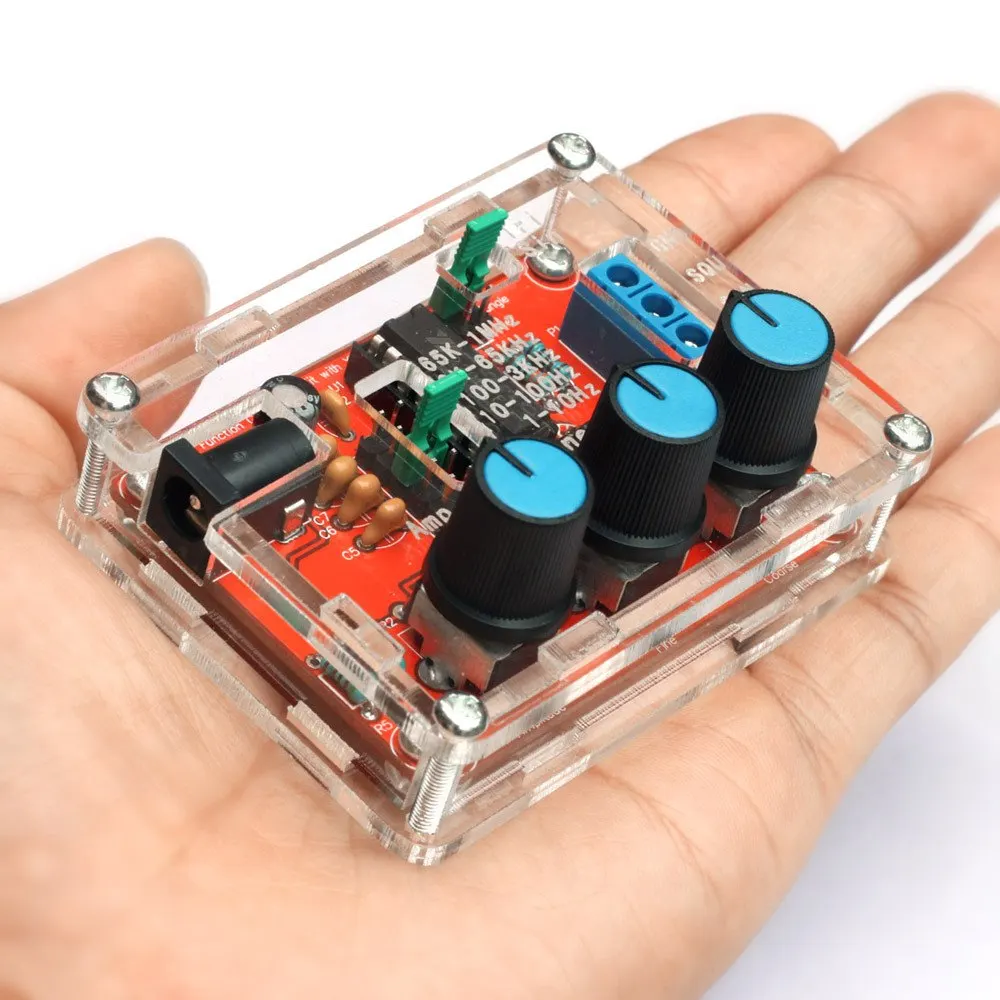

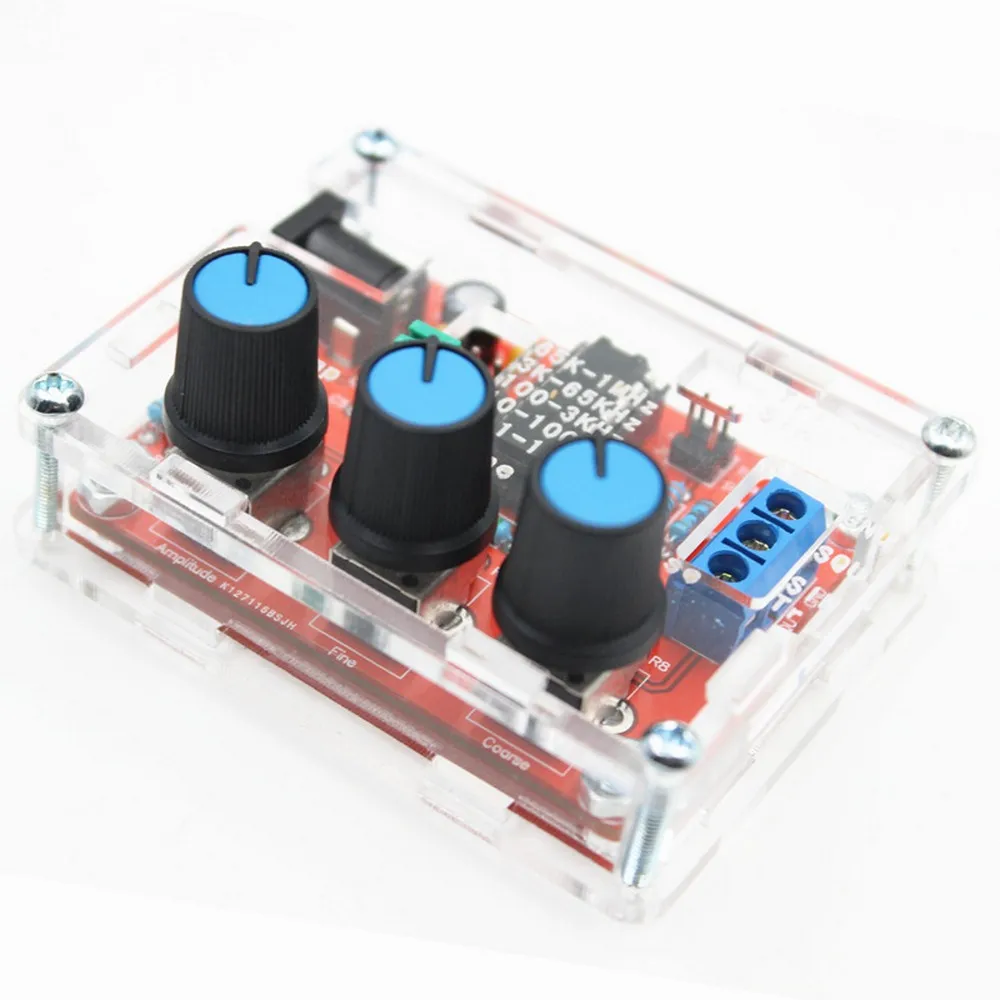

Профессиональный генератор сигналов набор для самостоятельной сборки

JP153101

Особенности:

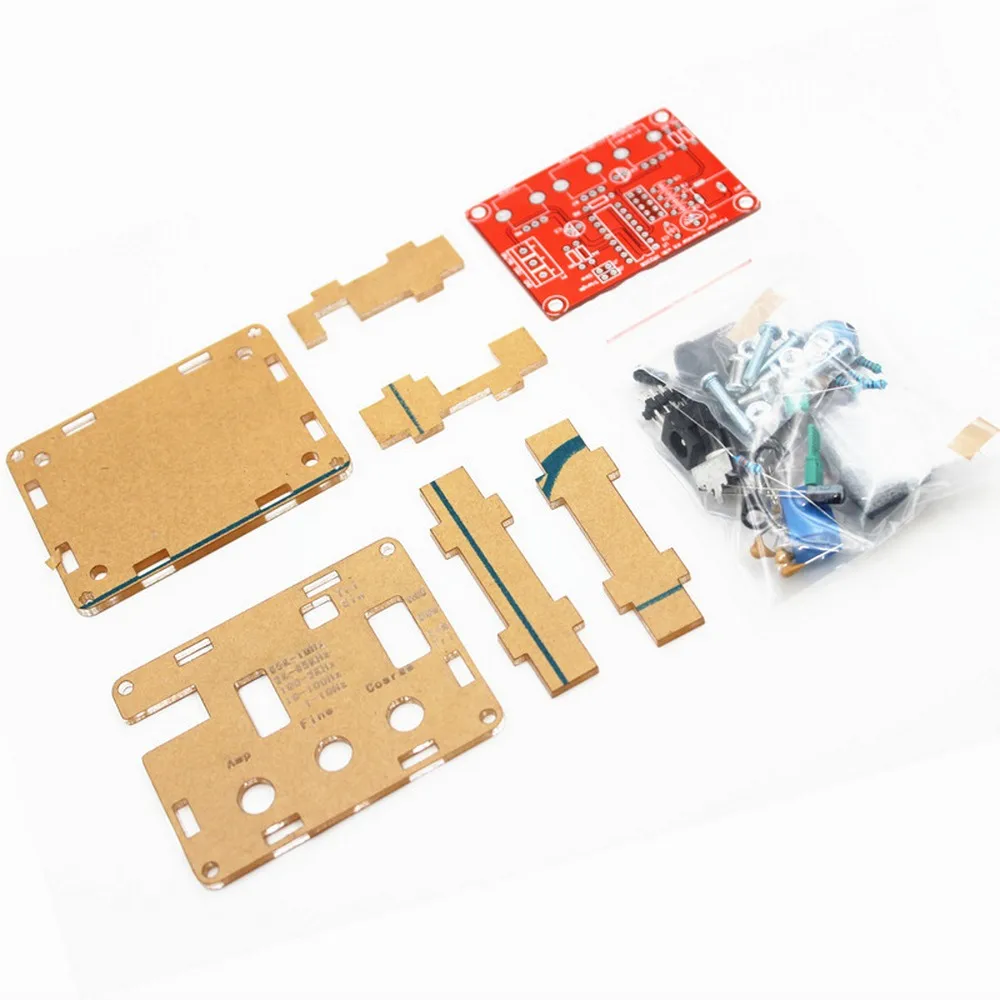

Это все детали, вам нужна собственная сварка и установка!

Напряжение: 9-12VDC вход

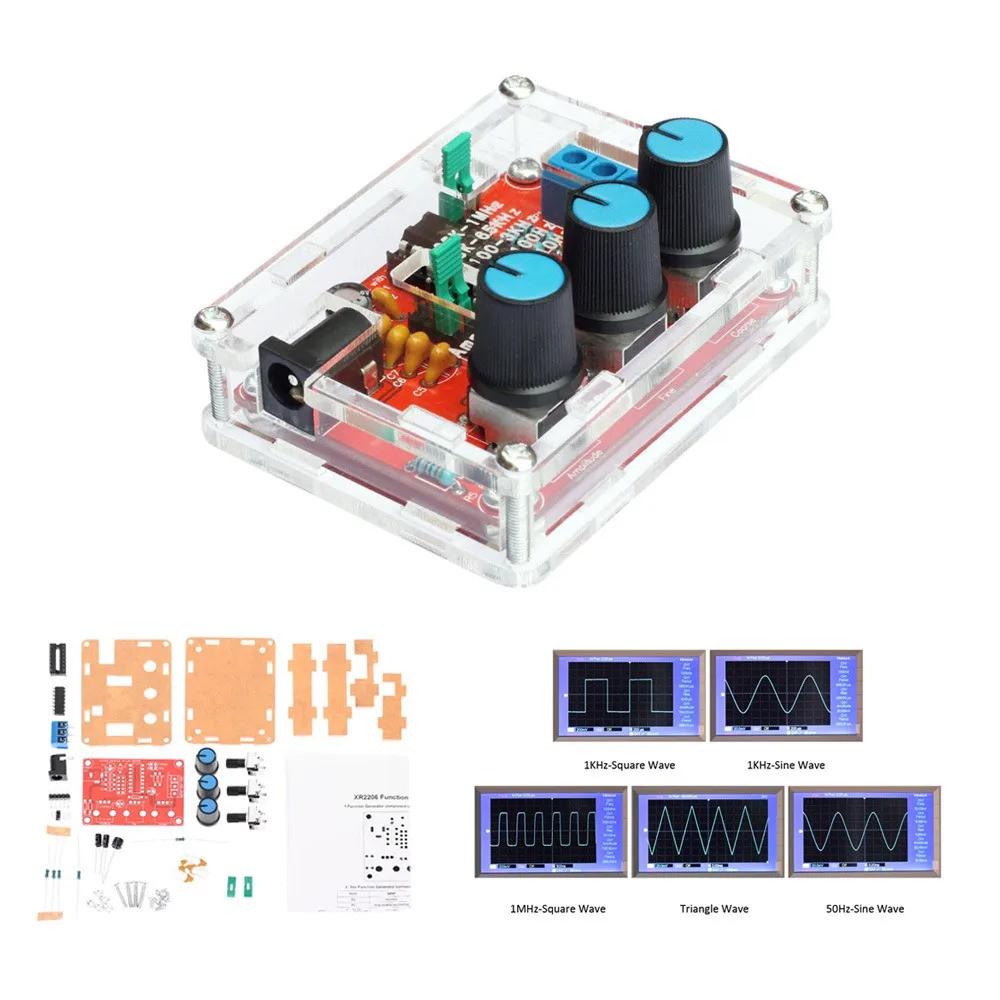

Формы волны: квадрат, синус и треугольник

Сопротивление: 600 Ом + 10%

Частота: 1 Гц-1 МГц

Синусоидальной волны:

Амплитуда: 0 - 3 в при 9 В постоянного тока

Искажение: менее 1% (при 1 кГц)

Плоскостность: + 0,05дб 1 Гц-100 кГц

Квадратной формы волны:

Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока

Время подъема: менее 50 НС (при 1 кГц)

Время осени: менее 30 НС (при 1 кГц)

Симметричность: менее 5% (при 1 кГц)

Треугольной формы волны:

Амплитуда: 0 - 3 в на входе 9VDC

Линейность: менее 1% (до 100 кГц) 10 мА

2. Таблица параметров компонентов генератора функций

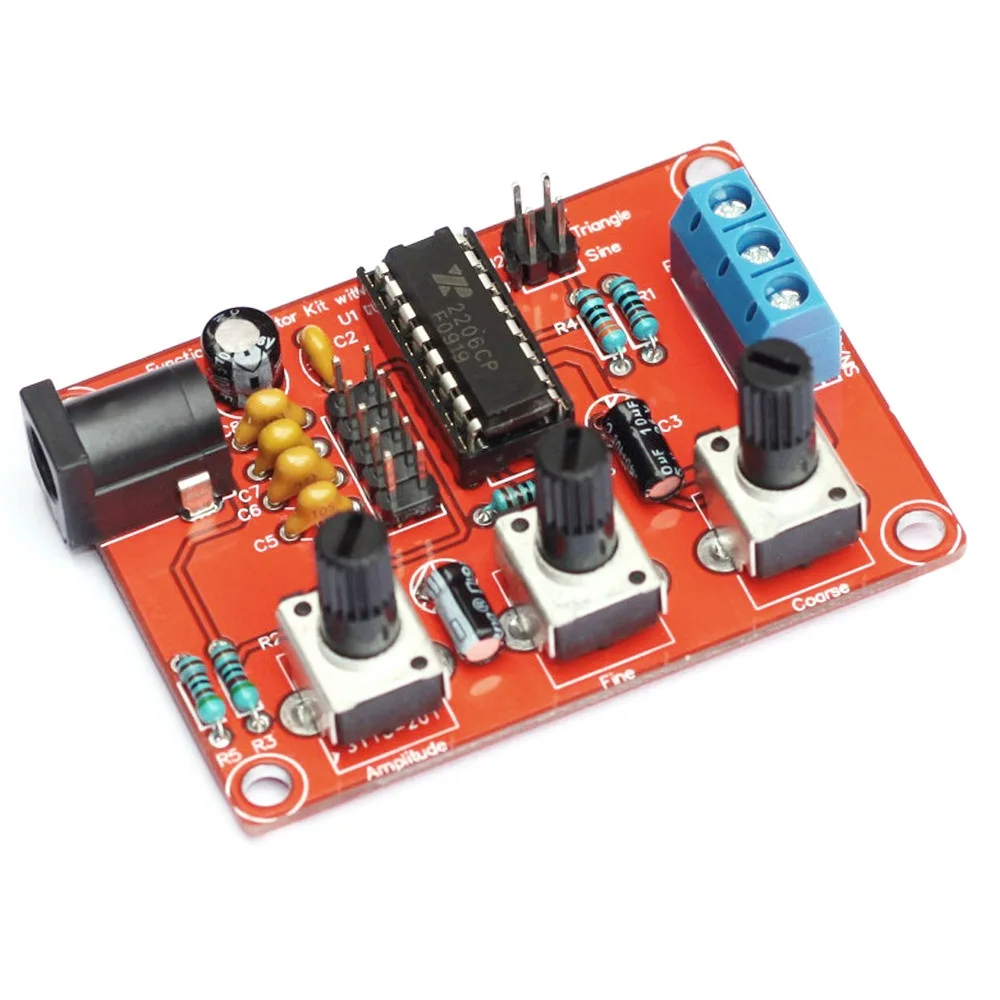

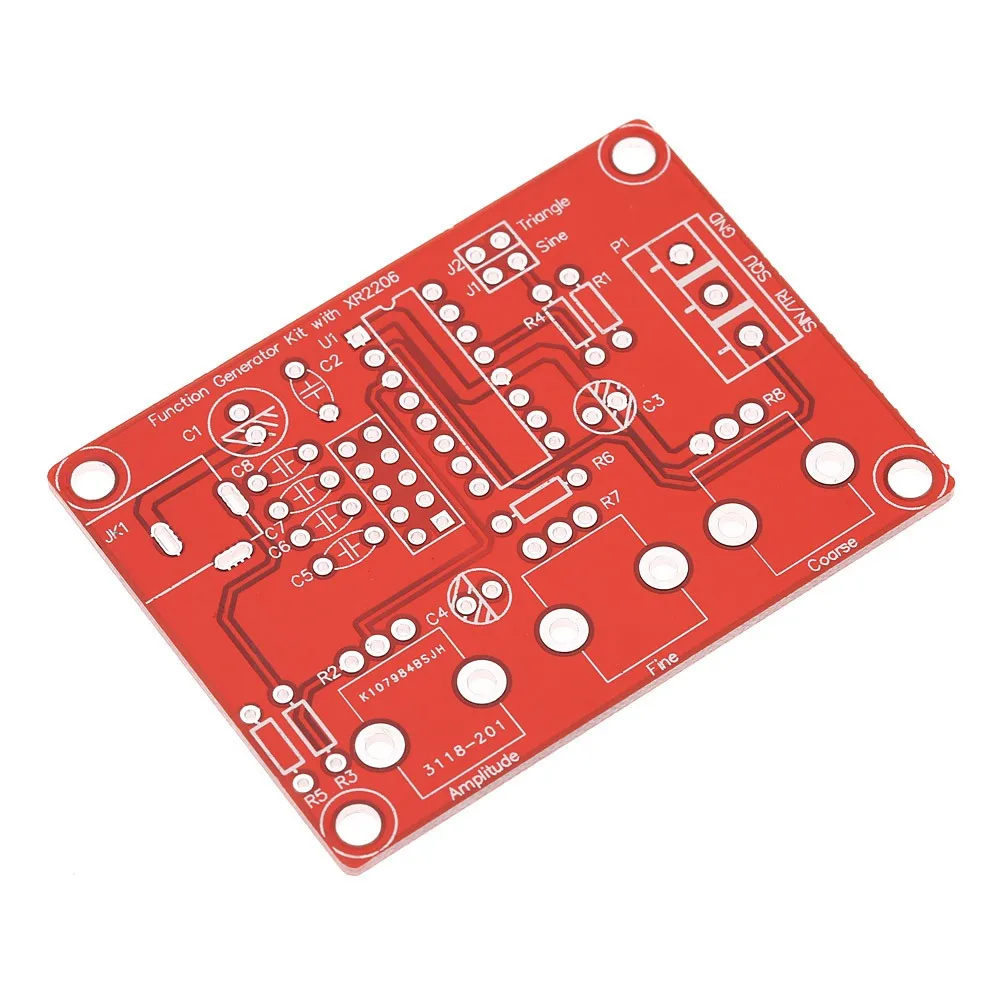

3. При установке сварки выполните следующие действия:

1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.

2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.

3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки

4 отладки шаги:

1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!

2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.

3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В

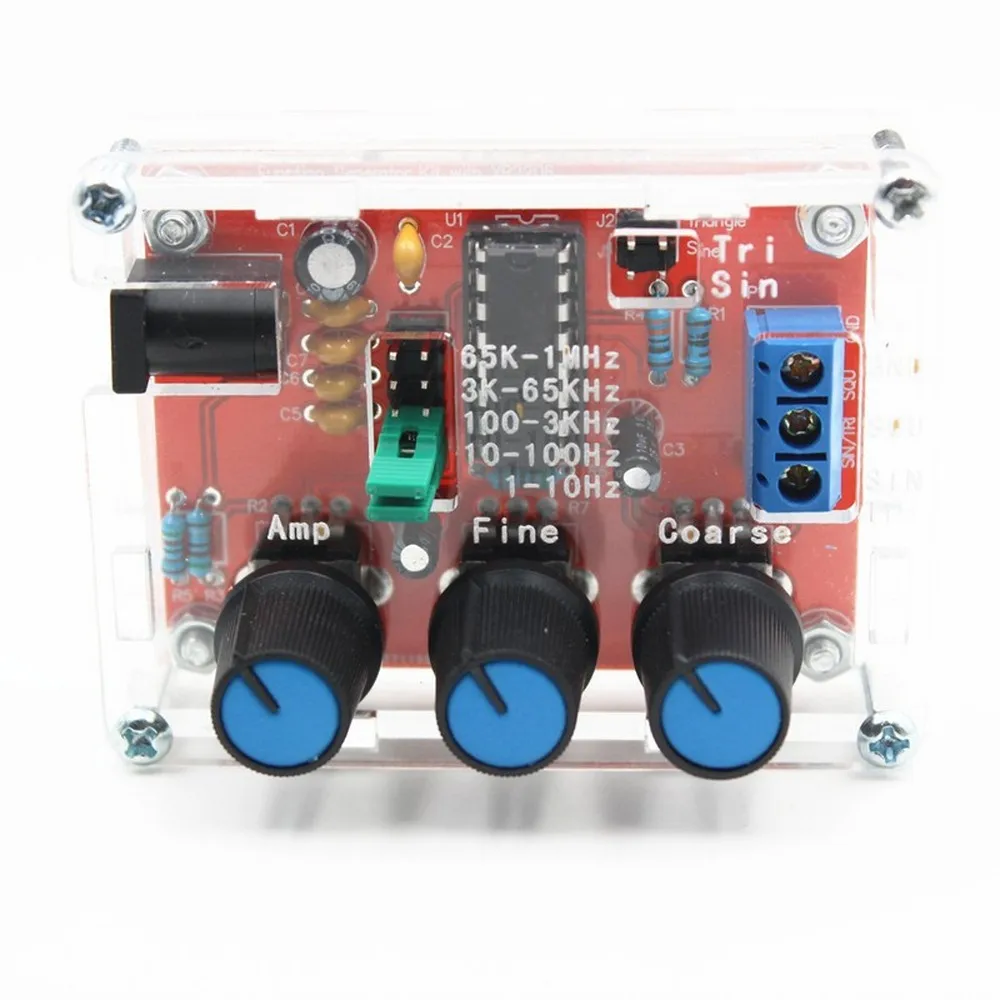

5 Использование шага:

1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)

2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)

3. SQU синий вывод импульса

4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны

5. Тонкая: регулировка частоты

6. Грубая: частота грубой регулировки
