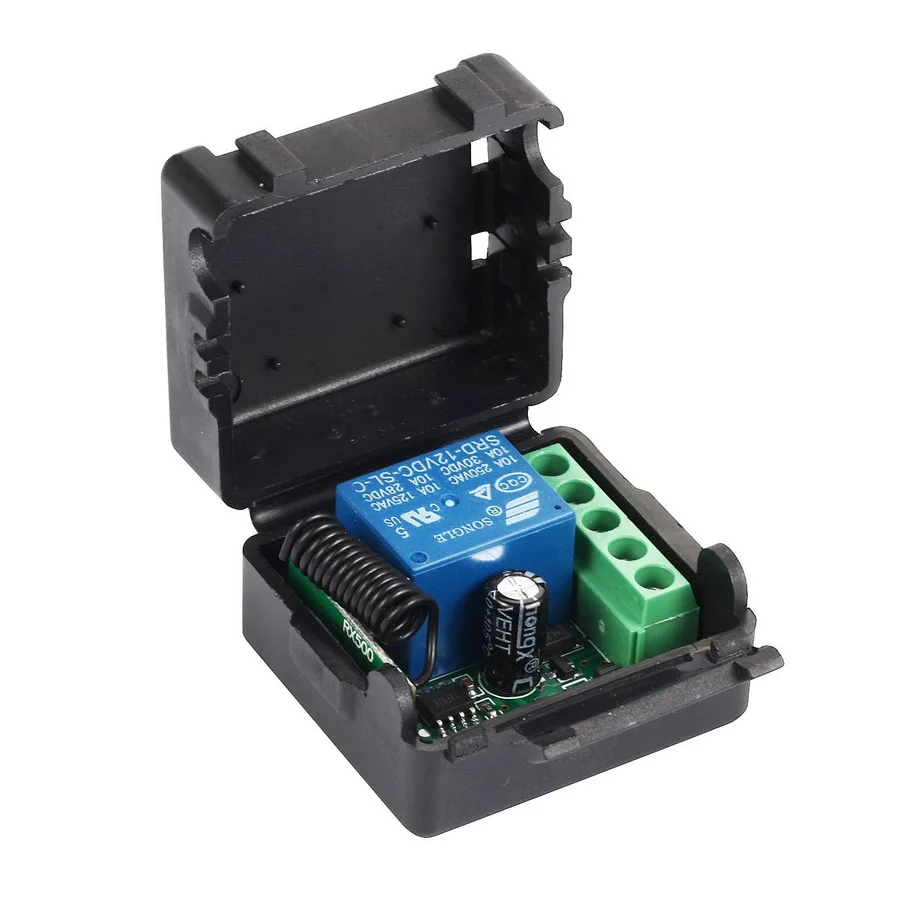

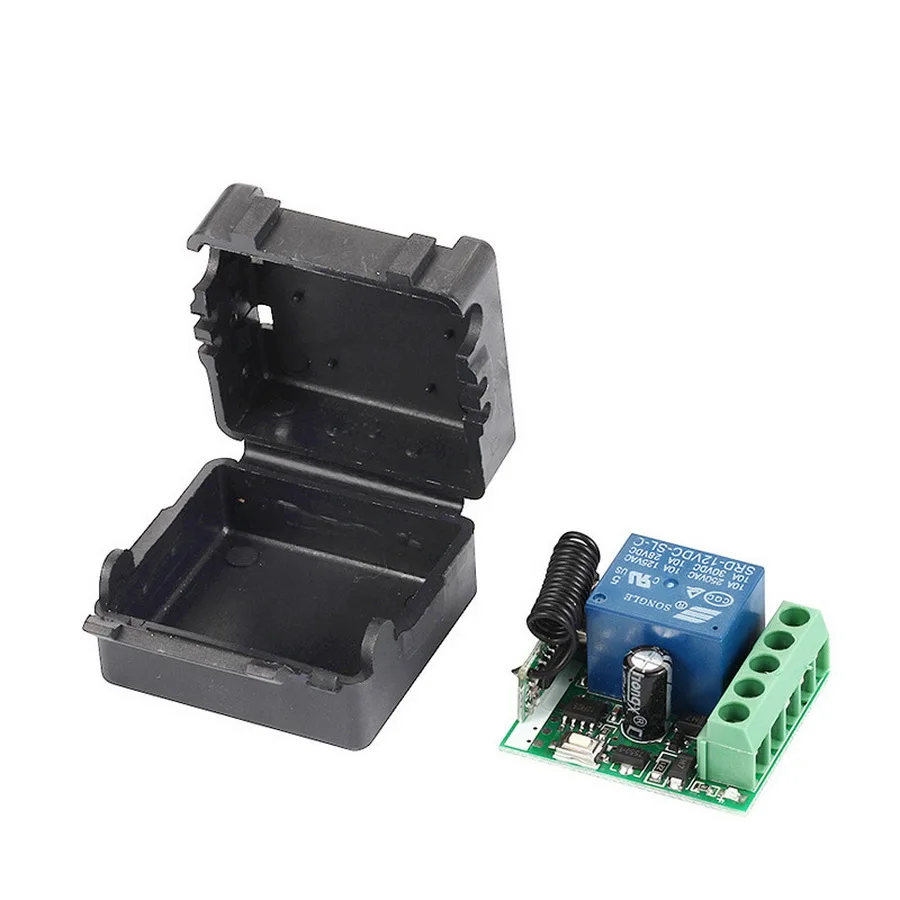

100 шт. 1 канал беспроводной пульт дистанционного управления релейный модуль код

Упаковка включает:

Пульт дистанционного управления 12 в * 1

Примечание.

Комплектация зависит от набора опций, которые вы выберите.
1201APCB

Технические данные:

Входная мощность: DC10V-14V

Ток в режиме ожидания: < 5 МА

Частота RF: 433 МГц

Режим работы RF: супергетеродинный

Чувствительность при приеме: >97 дБм

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: расшифровка при помощи ПО микроконтроллера

Удаленное хранение: 20 шт

Поддержка удаленного типа: код обучения (1527) ,

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s)

Тип проводки: стационарный терминал

Выходной терминал: нет, NC , COM

Размер печатной платы: 35*30*18 мм (Д, Ш, в)

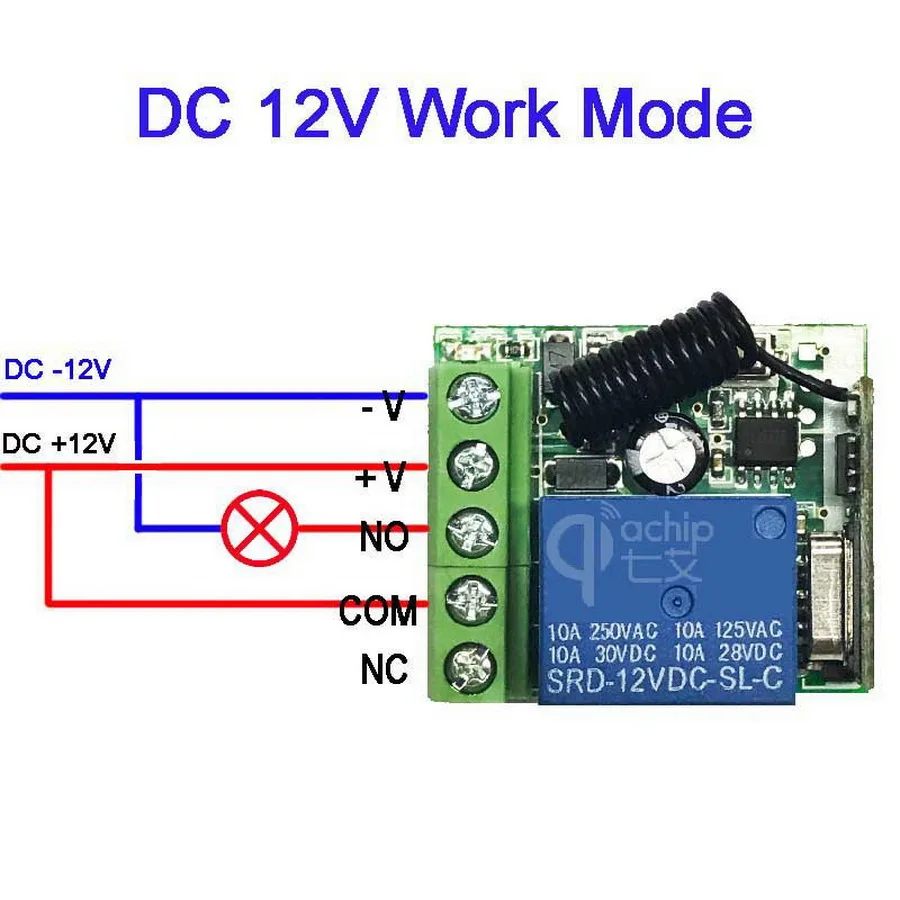

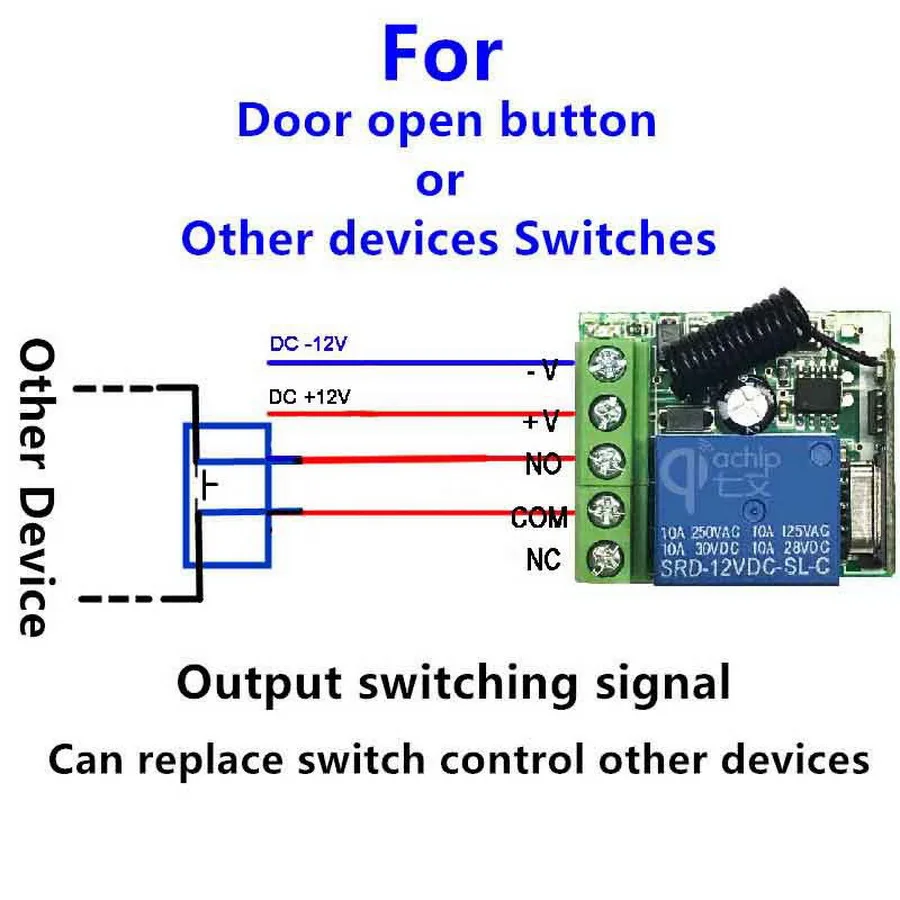

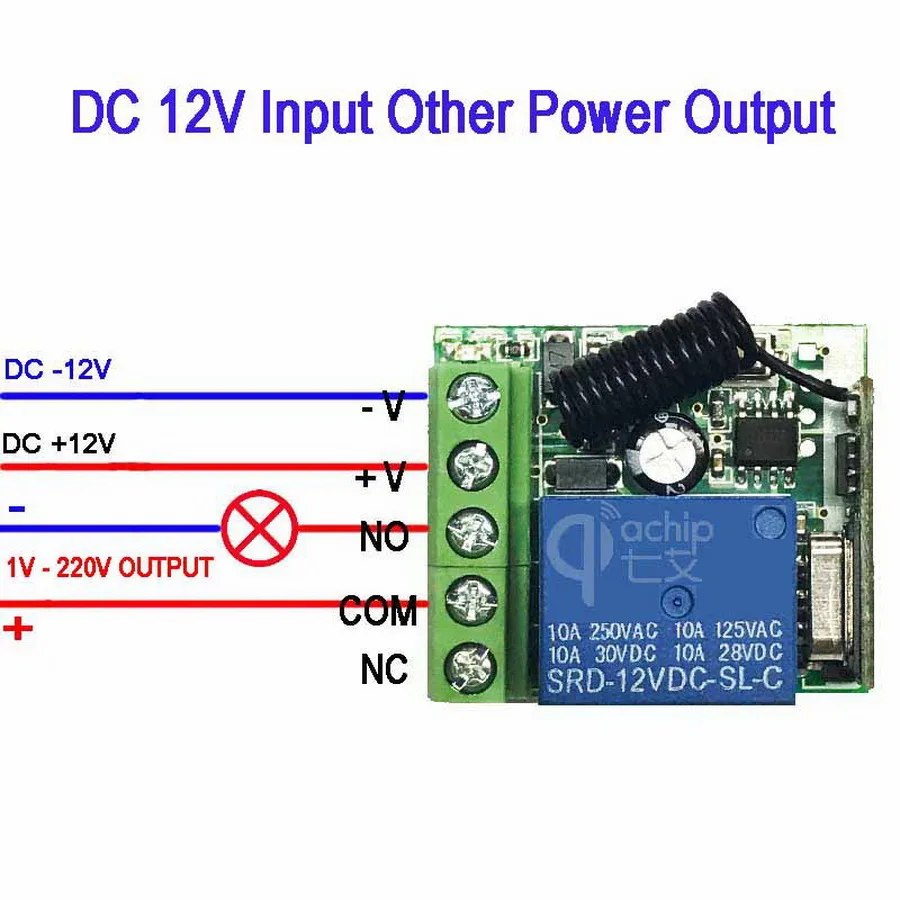

Схема проводки 1:

+ V : 12V + вход;

-В: 12В-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие;

Опт (3) опт (4)

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.

Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s, реле отключается автоматически.

Очистка кода:

Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.

После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

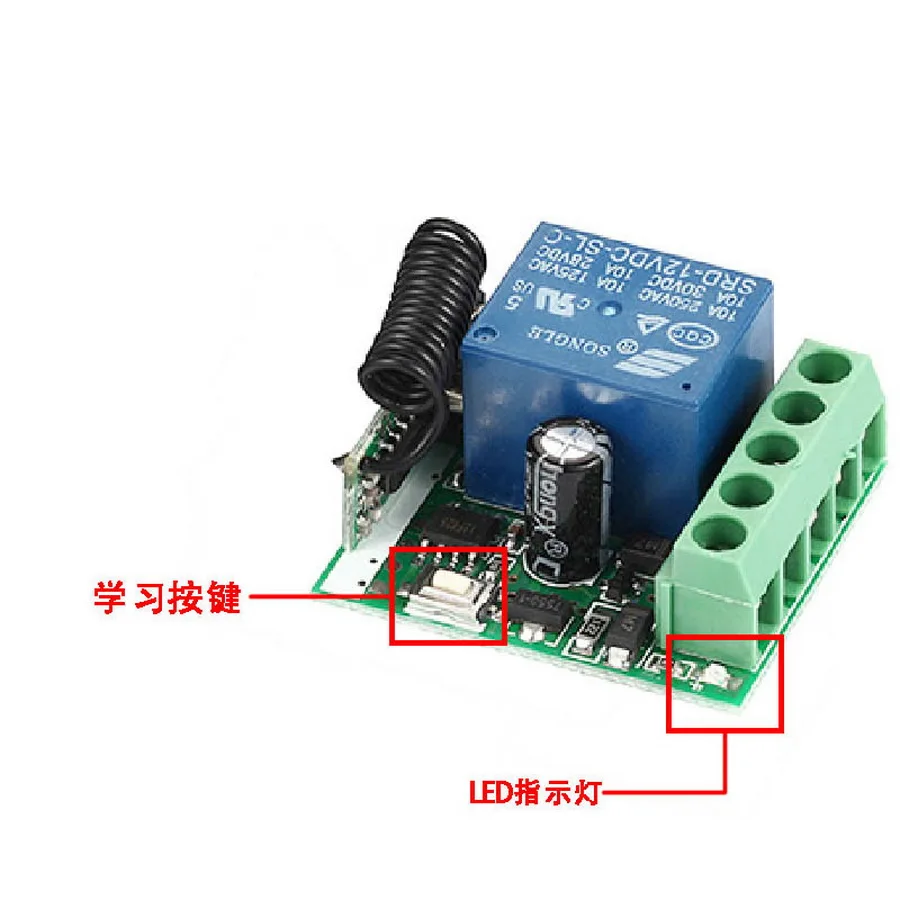

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для & ldquo;ON & rdquo;, второй раз узнавал о & ldquo;OFF & rdquo;.

Например: Кнопка A = ON, кнопка B = OFF

Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.

Нажмите кнопку дистанционного управления A.

Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B.

Светодиодная вспышка 5 раз.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

A = ON , B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.

Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.

Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.

Светодиодный индикатор будет выключен.

Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Примечание: система может хранить 20 шт. пультов дистанционного управления, если пульт получит более 20 шт., исходный пульт дистанционного управления будет потерян.
