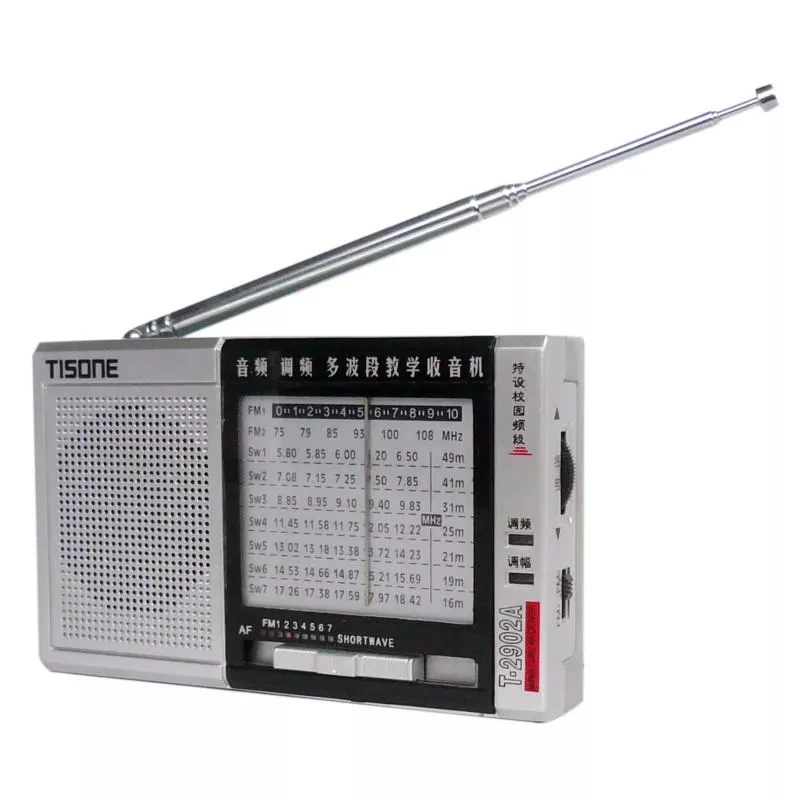

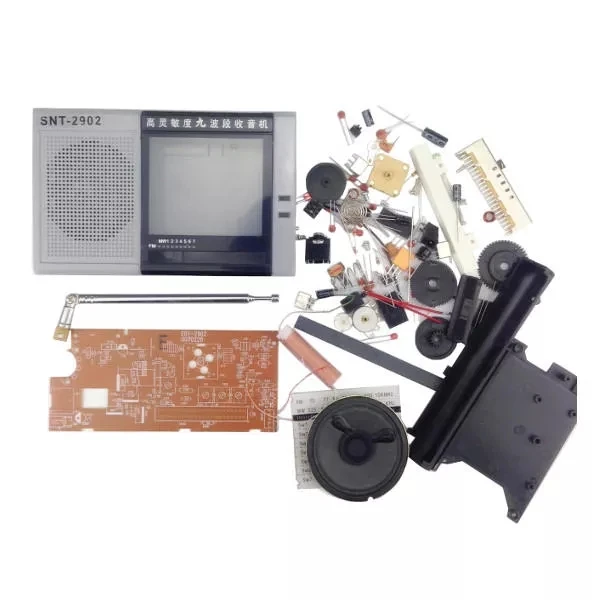

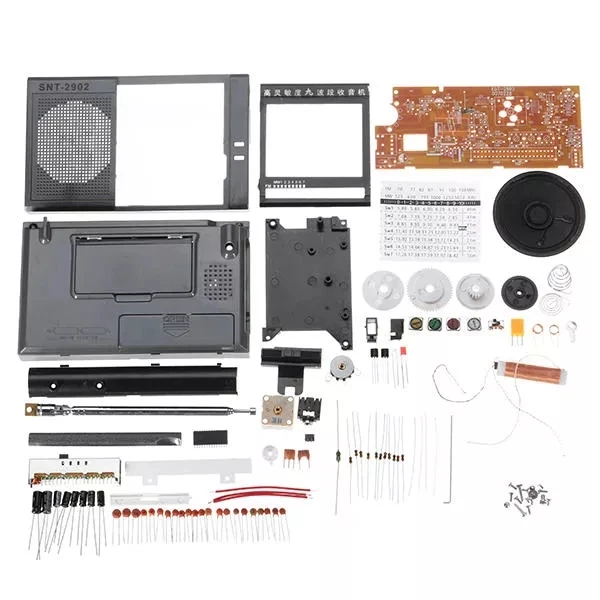

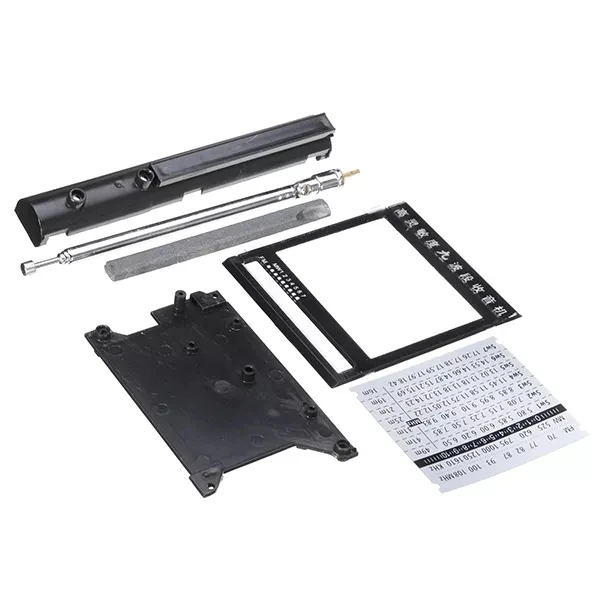

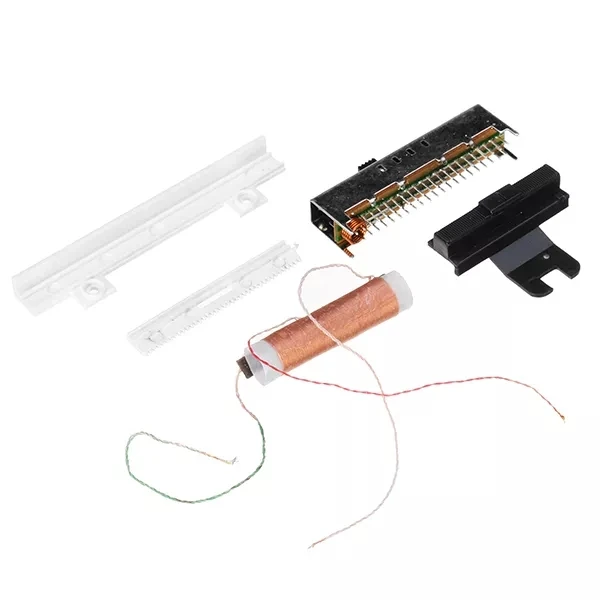

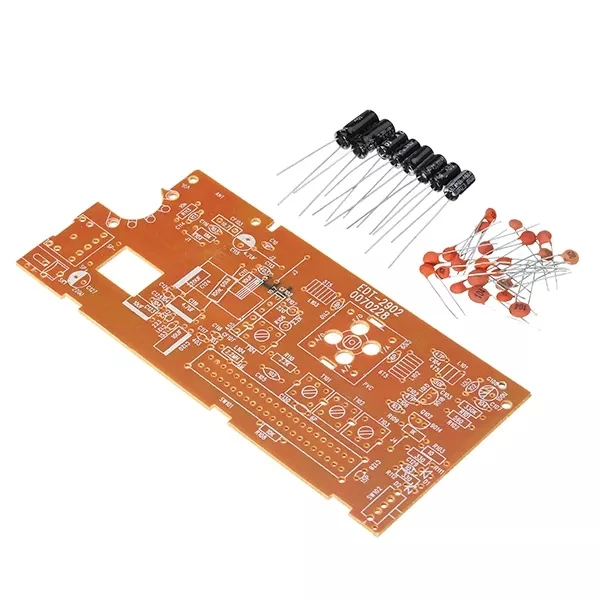

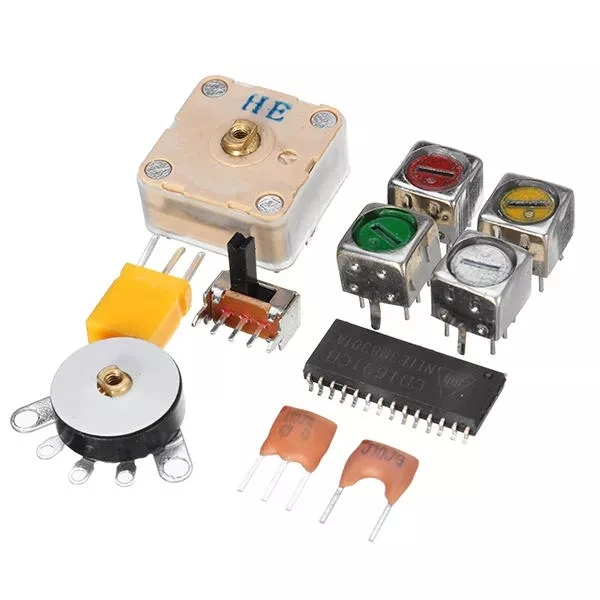

DIY EDT-2902 широкодиапазонный радиоприемник комплект FM MW SW1-7 амплитудная модуляция 9

Посылка список: http://files.banggood.com/2017/11/LIST.xlsx Схема: http://files.banggood.com/2017/11/circuit-diagram.jpg Отладки: 1) Настройка диапазона FM: Поместите собранную печатную плату в испытательный стенд. Включите переключатель, включите селектор диапазона в FM, D1 светодиодный свет. Первый шаг: Отрегулируйте диапазон частот приема, отрегулируйте Четырехместный переменный конденсатор до самого низкого конца, тестовый Стенд отображает fm-частоту, используйте инструмент для регулировки осцилляционной катушки L103, чтобы на рисунке было отображено около 69 МГц, затем Отрегулируйте Четырехместный переменный конденсатор для отображения частоты наиболее высокого класса, Используйте инструмент, чтобы настроить переменный конденсатор, чтобы сделать частоту дисплея на 108,5 МГц или около того, многократно отрегулировать, чтобы сделать fm-частоту в диапазоне 69-108,5 МГц. Второй шаг: Отрегулируйте чувствительность, отрегулируйте переменный конденсатор на 80 МГц, получите радио и отрегулируйте катушка L102, чтобы сделать Выход динамика максимальным звуком, затем Отрегулируйте Четырехместный переменный конденсатор на 106 МГц, Получил радиостанцию и отрегулировать Четырехместный переменный конденсатор для выбора частоты, конденсатор в цепи, чтобы сделать Выход динамика максимальным, повторяет вышеуказанные регулировки для достижения наилучшего эффекта чувствительности. 2) отладочная полоса средней волны: Первый шаг: Отрегулируйте диапазон частоты приема, переключите переключатель селектора диапазона в положение MW, светодиодный индикатор D2. Отрегулируйте Четырехместный переменный конденсатор до самого низкого конца, и испытательный стенд показывает частоту средней волны. Используйте инструмент для регулировки колебания T101, чтобы он был отображен на 515 кГц. Отрегулируйте Четырехместный переменный конденсатор до порта дисплея с самой высокой частотой, используйте инструмент для регулировки обрезки AM конденсатора, чтобы сделать частоту около 1640 кГц, повторная регулировка частоты в диапазоне 515-1640 кГц. Второй шаг: Отрегулируйте чувствительность, настройте переменный конденсатор примерно на 600 кГц, получите радио AM, отрегулируйте спираль AMANT, чтобы сделать Выход динамика максимальным звуком, затем Отрегулируйте Четырехместный переменный конденсатор до 1400 кГц, получив радио, Отрегулируйте четырехъядерный переменный конденсатор, чтобы сделать динамик выходным максимальным звуком, многократная вышеуказанная чувствительность к отладке для достижения наилучших результатов. 3) короткополосная отладка: короткополосная установка использует высокочастотную схему усилителя, которая не требует регулировки чувствительности, необходимо только регулировка частоты. Регулировка частоты: после завершения средней волны, а затем нажмите переключатель в положение SW1, сделайте Четырехместный переменный конденсатор на самый низкий конец, настройте T102 (зеленый) коротковолновый, пусть он показывает Частотный диапазон 5,7 МГц, коротковолновый 1-4 Автоматическая синхронизация. Затем нажмите переключатель в положение SW7, отрегулируйте частоту коротковолновой передачи T103 (белый), чтобы частота отображена на расстоянии 18,5 МГц, коротковолновой 5-7 автоматической синхронизации. 4) AM IF Week T104 Регулировка: Найдите сильный сигнал коротковолновое радио, отрегулируйте T104 (желтый), чтобы сделать Выход динамика максимально и четким. 5) завершите ввод в эксплуатацию, нажмите выключатель питания, чтобы выключить питание и снять с испытательного стенда. Посылка включает в себя: 1 х DIY EDT-2902 широкодиапазонный радиоприемник комплект
