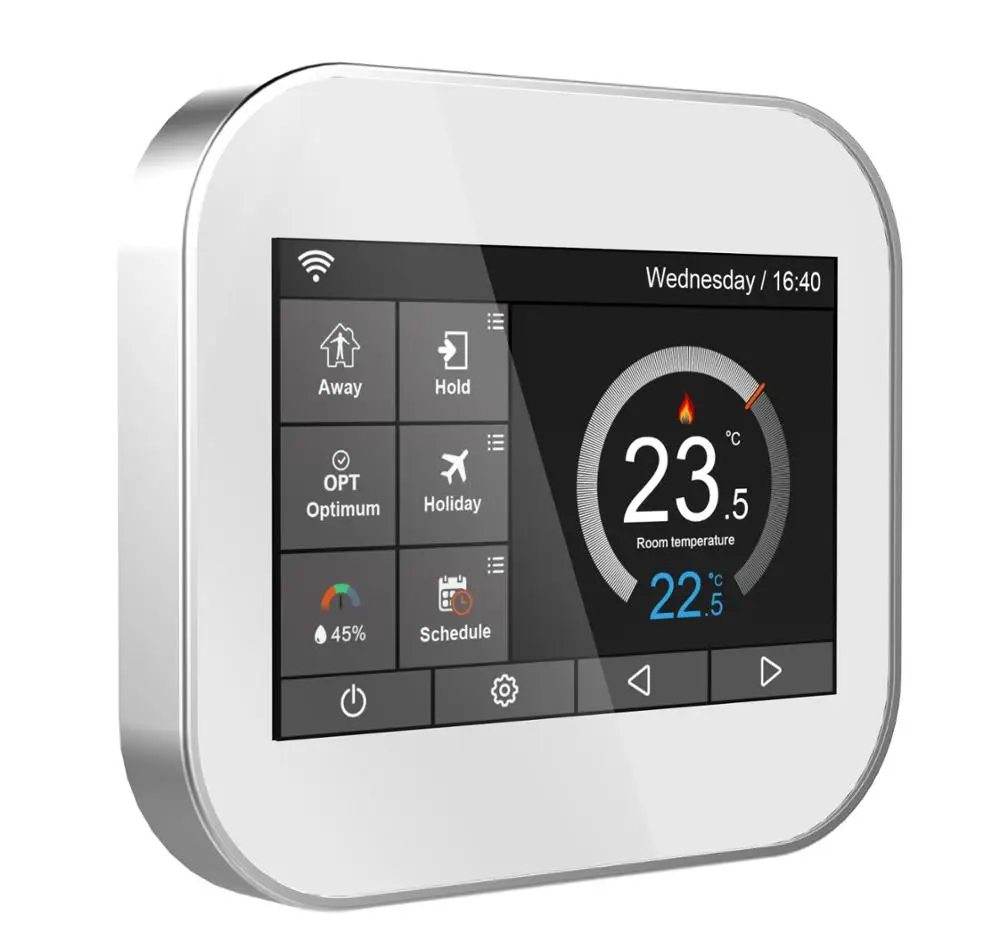

Термостат Modbus RTU с цветным сенсорным экраном на

---



Цветной сенсорный экранModbus RTU

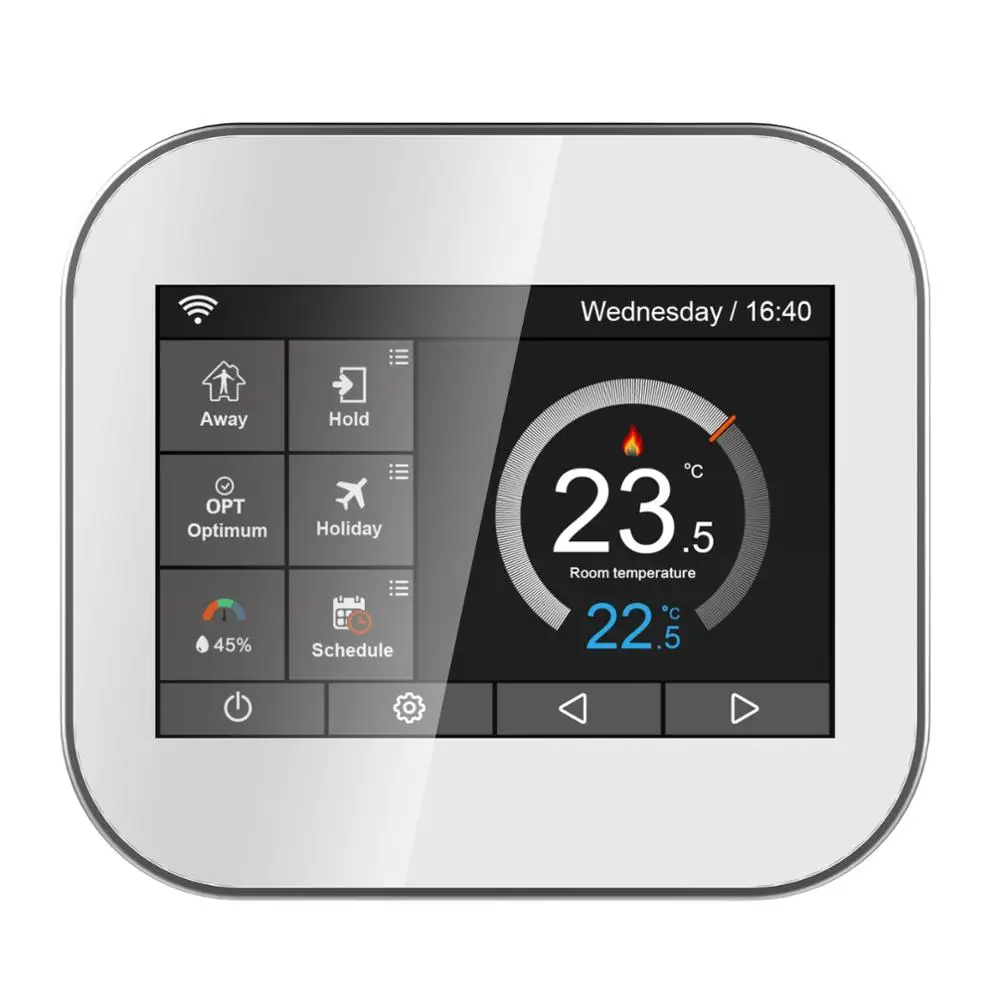

◆Основной дисплей

1, индикатор WiFi-отображается при подключении к сети WiFi

2. Удержание: удержание температуры.

3. Настройка дополнительных настроек.

4, дневной индикатор и часы

5, вдали: означает, что MC6-HW сохраняет более низкую температуру, чтобы обеспечить морозозащиту.

6,OPT(Optimum): отображение ВКЛ/ВЫКЛ "оптимального запуска"

7. Влажность воздуха:

1) Если значение влажности менее 30%, указатель будет находиться в красной области.

2) Если значение влажности составляет от 30% до 60%, указатель будет находиться в зеленой зоне.

3) Если значение влажности более 60%, указатель будет находиться в серой области.

8. Включение/выключение питания

9, праздник: отображается, когда термостат находится в праздничном режиме.

10. График: Программируемая работа.

11, кнопка настройки

12,13 регулировка температуры установки или поворот страницы.

14, настройка температуры дисплея

15, комнатный температурный дисплей

Дисплей 16,℃ или ℉

17, отображается символ «Отопление»



◆ Настройки фетра

Настройка часов Чтобы установить часы, выполните следующие действия. ★Нажмите на значок и введите настройки функции. ★Нажмите кнопку «Настройка часов», введите интерфейс настройки ★Нажмите на колонку года/месяца/дня, Используйте значок, чтобы задать значения года/месяца/дня. ★Нажмите на колонку «Time», Используйте значок для установки часов/минут. ★Нажмите на значок, чтобы сохранить и вернуться на главный дисплей. Настройка подсветки ★Нажмите на значок и введите настройки функции. ★Нажмите кнопку «подсветка» и введите настройки подсветки. ★Окружающего светильник затемнения находится в режиме: автоматически регулировать задний светильник яркость. ★Окружающего светильник затемнения находится в режиме: ручная настройка задняя светильник яркость. ★Используйте значок для настройки желаемой яркости ★Нажмите на значок, чтобы сохранить и вернуться на главный дисплей. Экран в режиме ожидания ★Нажмите на значок и введите настройки функции. ★Нажмите «экран ожидания» и введите интерфейс настройки. ★Есть четыре варианта (3 мин, 10 мин, только ночь, никогда) для управления временем работы в режиме ожидания. ★Например, настройка в режиме ожидания составляет 10 минут Нажмите на значок в передней части «10 мин», и он повернется к. ★Нажмите на значок, чтобы сохранить и вернуться на главный дисплей. Блокировка экрана ★Нажмите (нажмите) на значок и введите настройки функции. ★Нажмите «блокировка экрана» и введите интерфейс настройки. Варианты штифта замка ★Например, установка штифта замка 5209 Click нажмите на первую колонку, Используйте значок, чтобы установить до 5 ※Нажмите на второй столбец, используйте значок для установки на 2 ※Нажмите на третью колонку, Используйте значок, чтобы установить до 0 Click нажмите на столбец Fouth, используйте для установки на 9 ★Нажмите на значок, чтобы сохранить и вернуться на главный экран. Примечание: чтобы разблокировать MC6-HW нажмите. На дисплее будет отображаться четырехзначный контактный номер, который вы указали ранее.       Температурный формат ★Нажмите на значок и введите настройки функции. ★Найдите опцию «Темп-формат», нажмите на нее и введите интерфейс настройки. ★Есть два варианта/ ★Нажмите на значок в передней части или, и он повернется. ★Дважды нажмите на значок, чтобы сохранить и вернуться на главный экран. Ограничение температуры ★Нажмите на значок и введите настройки функции. ★Найдите опцию «ограничение температуры», нажмите на нее и введите интерфейс настройки. ★Нажмите на первую колонку, Используйте значок для регулировки минимальной температуры до 5-34 ℃ ★Нажмите на второй столбец, Используйте значок для регулировки максимальной температуры до 6-35 ℃ ★Дважды нажмите на значок, чтобы сохранить и вернуться на главный экран. Размораживание Термостат автоматически переходит в режим размораживания при падении комнатной температуры ниже температуры размораживания. ★Нажмите на значок и введите настройки функции. ★Найдите опцию «размораживание», нажмите на нее и введите интерфейс настройки. Варианты температуры. ★Используйте значок для регулировки температуры. ★Нажмите на значок дважды, чтобы сохранить и вернуться на главный экран Выбор датчика Есть пять вариантов: Встроенный датчик (по умолчанию) Дистанционный датчик воздуха Только напольный датчик Встроенный и напольный датчик Дистанционный датчик воздуха и пола ★Нажмите на значок и введите настройки функции. ★Найдите опцию «Выбор датчика», кликните на нее и войдите в интерфейс настройки. ★Нажмите на значок, какой датчик вам нужен. ★Дважды нажмите на значок, чтобы сохранить и вернуться на главный экран. Предел температуры пола ★Нажмите на значок и введите настройки функции. ★Найдите опцию «ограничение температуры пола», нажмите на нее и войдите в интерфейс настройки. ★Используйте клавиши со значком для настройки температуры. ★Дважды нажмите на значок, чтобы сохранить и вернуться на главный дисплей. Летнее время ★Нажмите на значок и введите настройки функции. ★Нажмите «DST» и введите интерфейс настройки. Авто DST опции ★Есть три варианта: Европейский союз/США и Канада/Австралия и Новая Зеландия ★Нажмите на значок в передней части «EU/U & C/A & Z», и он превратится в. ★Нажмите на кнопки для сохранения и возврата на главный экран. Информация о системе ★Нажмите на значок и введите настройки функции. ★Нажмите «Системная информация» и введите интерфейс, и он показывает Номер версии: 2,0 ★Нажмите на кнопки для выхода     Сброс до заводских настроек ★Нажмите на значок и введите настройки функции. ★Нажмите «» и введите интерфейс настройки. ★Нажмите «сброс» для заводских настроек ★Нажмите на кнопки для выхода. Предупреждение: сброс позволит вам потерять текущие настройки и вернуться к заводским настройкам. Установка Установите термостат на визуальном уровне. Пожалуйста, прочитайте инструкции, чтобы лучше понять нашу продукцию. Не устанавливайте в местах, близких к источнику тепла, что повлияет на его функцию. Этот термостат для MC6-HW предназначен для смыва и требует 35 мм силовой коробки в стене. Шаг 1 Используя отвертку с плоским лезвием, Ослабьте винты с нижней стороны передней части термостата, а затем Отделите переднюю половину от задней панели. Шаг 2 Сначала поместите переднюю панель термостата в безопасное место. Затем следуйте схеме подключения на странице *** руководства для подключения клемм. Шаг 3 Прикрутите заднюю панель термостата в монтажную коробку в стене. Шаг 4 Передняя панель термостата в задней панели термостата, а затем запирает винты. Закрепите переднюю часть термостата на задней панели, закрепив его на месте с помощью удерживающего винта.   ◆Technical Параметры Источник питания: 110-230VAC,50/60 Гц Диапазон настройки температуры: 5-35 ℃ Диапазон рабочей температуры: -10-45 ℃ Точность температуры: ± 1 ℃ Потребляемая мощность: 1 Вт Предел температуры пола: 20-45 ℃ Максимальный ток переключателя: 3A/5A (опционально) ЖК-дисплей Размер экрана: 3,5 дюймов Сенсорный: емкостный экран Шаг отверстия: 60 мм Класс защиты: IP 40 Тип датчика: NTC10k Тип установки: Европейский флеш Размеры: 96 мм * 86 мм * 42,5 мм (включая блок питания высокого 29,5 мм) Wifi: 802,11 b/g/n (2,4G)

Определения протокола связи:

NАмбра	Спецификация	Определение протокола
1	Медиа	Modbus RTU
2	Скорость передачи данных	9600BPS
3	Формат байта	1 стартовый бит + 8 бит данных + 1 стоп-бит
4	Паритет	Нет
5	Адрес	1-254
6	ДанныеФормат	ModbusRTU

03Блок данных:

Код	Адрес	Спецификация	Подробная информация
3	0	RoomTemp	0-500 (235: 23,5 градусов)
3	1.	FloorTemp	0-500 (235: 23,5 градусов)
3	2.	Влажность	0-99
3	3.	Состояние нагревательного клапана 4FCU	1: вкл., 0: ВЫКЛ.
3	4.	Статус охлаждающего клапана 4FCU	1: вкл., 0: ВЫКЛ.
3	5	2FCU Valve_Status	1: вкл., 0: ВЫКЛ.
3	6	Высокий статус вентилятора	1: вкл., 0: ВЫКЛ.
3	7	Состояние вентилятора средней длины	1: вкл., 0: ВЫКЛ.
3	8	Низкий статус вентилятора	1: вкл., 0: ВЫКЛ.
3	9	Состояние нагрева выходного сигнала	1: вкл., 0: ВЫКЛ.
3	10	HW тепловой статус	1: активный, 0: неактивный
3	11	Состояние горячей воды HW	1: активный, 0: неактивный
3	12	Сенсорный замок	1: активный, 0: неактивный
3	13	Функция открытия окна	1: активный, 0: неактивный
3	14	Праздничная функция	1: активный, 0: неактивный
3	15	Функция удержания	1: активный, 0: неактивный
3	16	Функция Boost	1: активный, 0: неактивный
3	17	Напольное перегрев	1: активный, 0: неактивный
3	18	Тип устройства	Горячая вода: 2;eheat:3;eheat-таймер: 31;fcu-2:4;fcu-4:5;
3	19	Вспомогательное тепло	1: да; 0: нет
3	20	Скорость вентилятора	1 скорость: 0; 3 Скорость: 1
3	21	Система Eorr	1: Да, 0: нет
3	22	Защищены	Нет

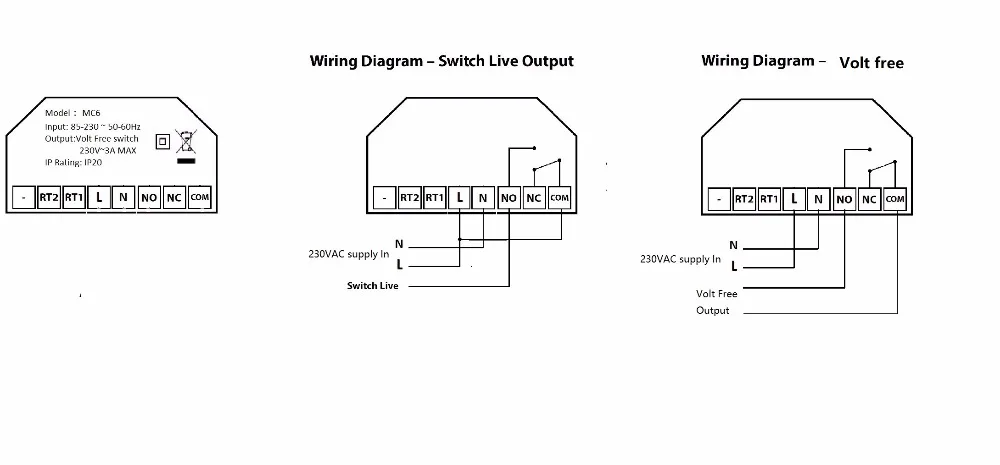

3/16Блок данных:   ◆Схема проводки Электрическое отопление 16A     Бойлер для воды           Бойлер для нагрева воды

---

---
